德國慕尼黑音樂廳建筑設計 | HENN

糯米團子 2018-10-30 來源：gooood

項目名稱：

慕尼黑音樂廳
項目地點：

德國慕尼黑
設計公司：

HENN

2018年10月24日，慕尼黑音樂廳在集中使用了30年后，開始了修理改造計劃。經過了國際競賽和投標，HENN的設計方案最終獲選。慕尼黑音樂廳是歐洲最大的文化中心，每年要接待大約兩百萬游客。慕尼黑音樂廳最初由Raue, Rollenhagen, Lindemann和Grossmann作為合作伙伴設計而成，在1984/85年開放。音樂廳的現代化和廣泛的文化活動令慕尼黑有了一棟全球獨一無二的建筑。新設計中加入了一個新的建筑元素：玻璃棧橋，用來連接建筑已有部分和新的玻璃幕墻區域，玻璃幕墻令過路的行人可以看到音樂廳內部充滿活力的景象，并歡迎游客和職員成為城市文化生活的一份子。這個“Kulturbühne”（文化舞臺）同時作為新音樂廳的主要象征，另外，從設計方面看，透明、開放的玻璃幕墻和原有建筑類似于龐大石頭的體塊形成對比。為了實現“一個”（“ONE”）音樂廳的設想，新的文化舞臺在水平和垂直方向都有所延伸，來保持音樂廳各部分空間上的連續性。文化舞臺同時可以作為交通節點、前廳、展覽和活動空間使用。它為游客和員工提供了清晰的視野，同時還作為建筑各個功能之間的連接路徑。除去使用功能外，文化舞臺的每個元素都有它的定位和特征，無論是交響樂演奏廳（Philharmonic）、卡爾奧爾夫禮堂（Carl Orff Auditorium）、圖書館還是慕尼黑Volkshochschule（繼續教育中心——MVHS）。從城市規劃角度來看，引人入勝的臺階抵消了音樂廳原先孤立的感覺，使音樂廳與“gache Steig”（從Isar河到新音樂廳的上坡）形成了更合理自然的連接。

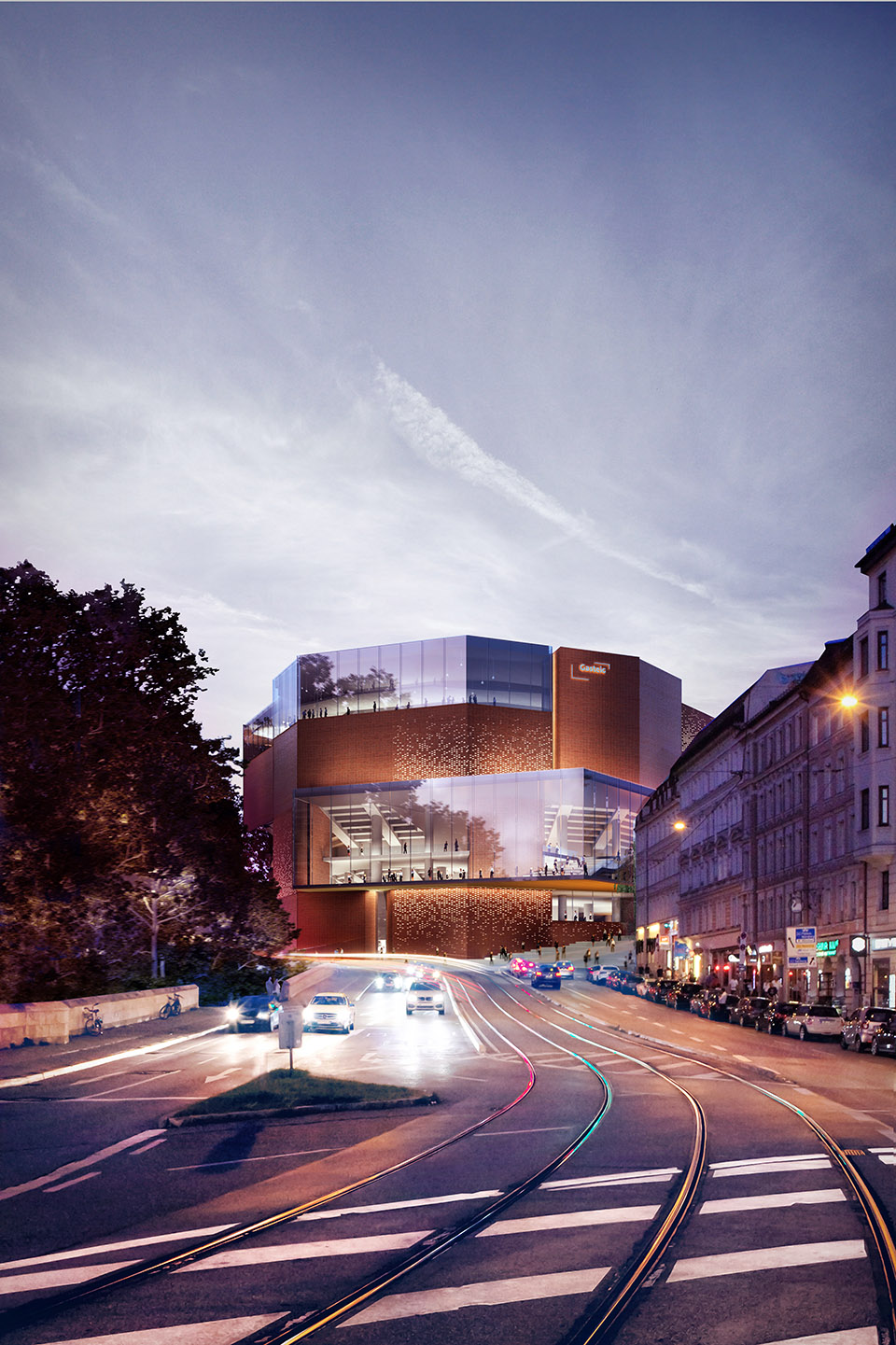

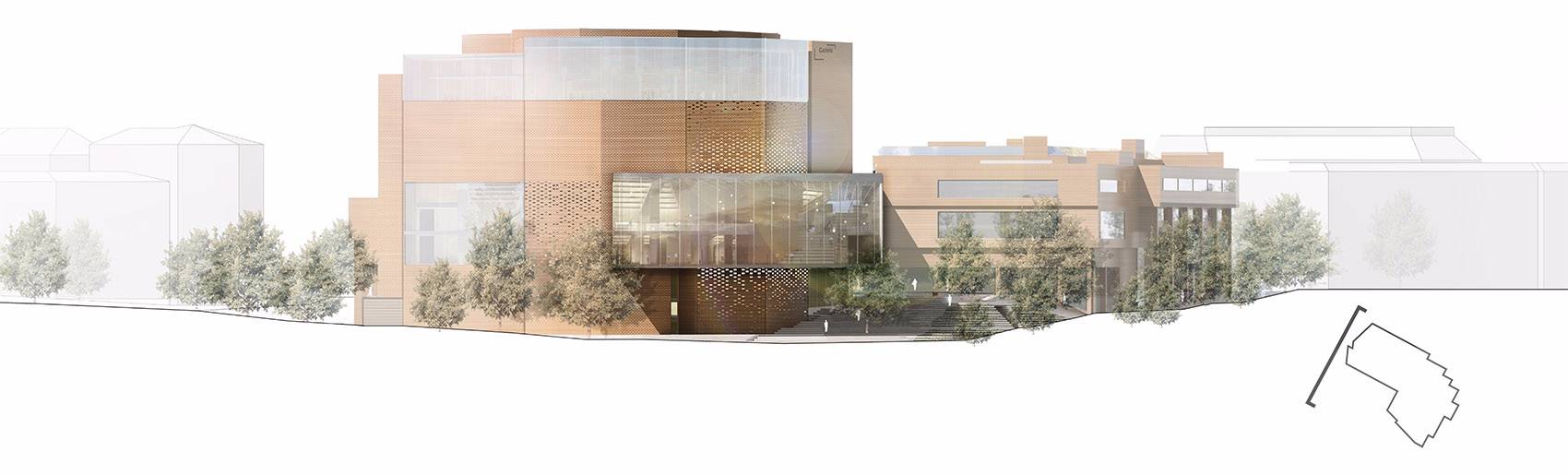

_▼概覽

進入建筑后是兩個通往更高一層的寬樓梯，部分可以當做座位使用，作為文化舞臺（Cultural Stage）的中心景觀。這里還可作為大禮堂的前廳，提供餐飲和吧臺，還可以用作展覽和活動空間。新設計方案中的一個關鍵點是要同步一系列的設計：翻新交響樂演奏廳，提供最佳聲學和空間體驗；將多功能卡爾奧爾夫禮堂設計成音樂廳內最靈活的空間；圖書館設計成開放式閱讀學習空間；繼續教育中心，包括信息咨詢區，則沿文化舞臺布置。最后，交響樂演奏廳上方的Ausblick（遠眺）餐廳處于音樂廳的最高處，為客人提供多角度景觀，從慕尼黑安聯球場（Allianz Arena）到瑪麗恩教堂（Frauenkirche），再到楚格峰（Zugspitze）。

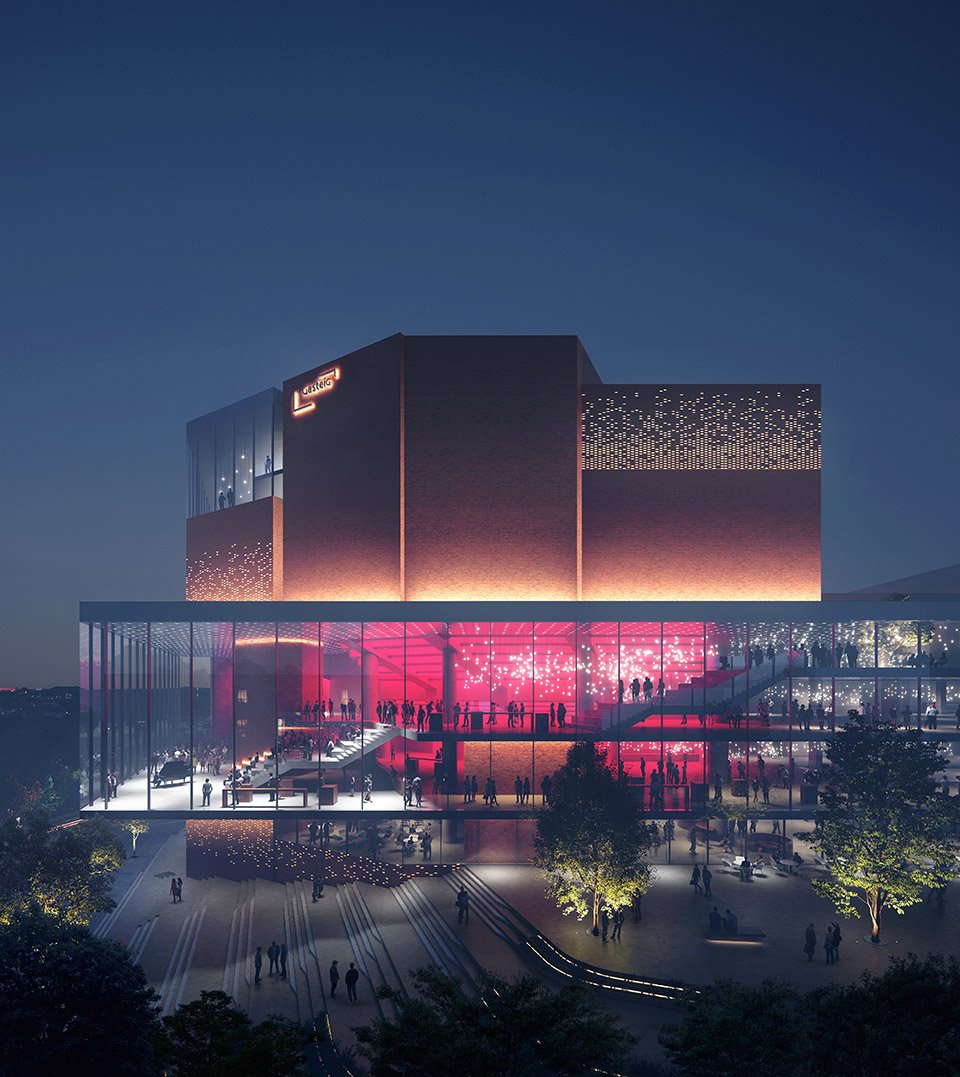

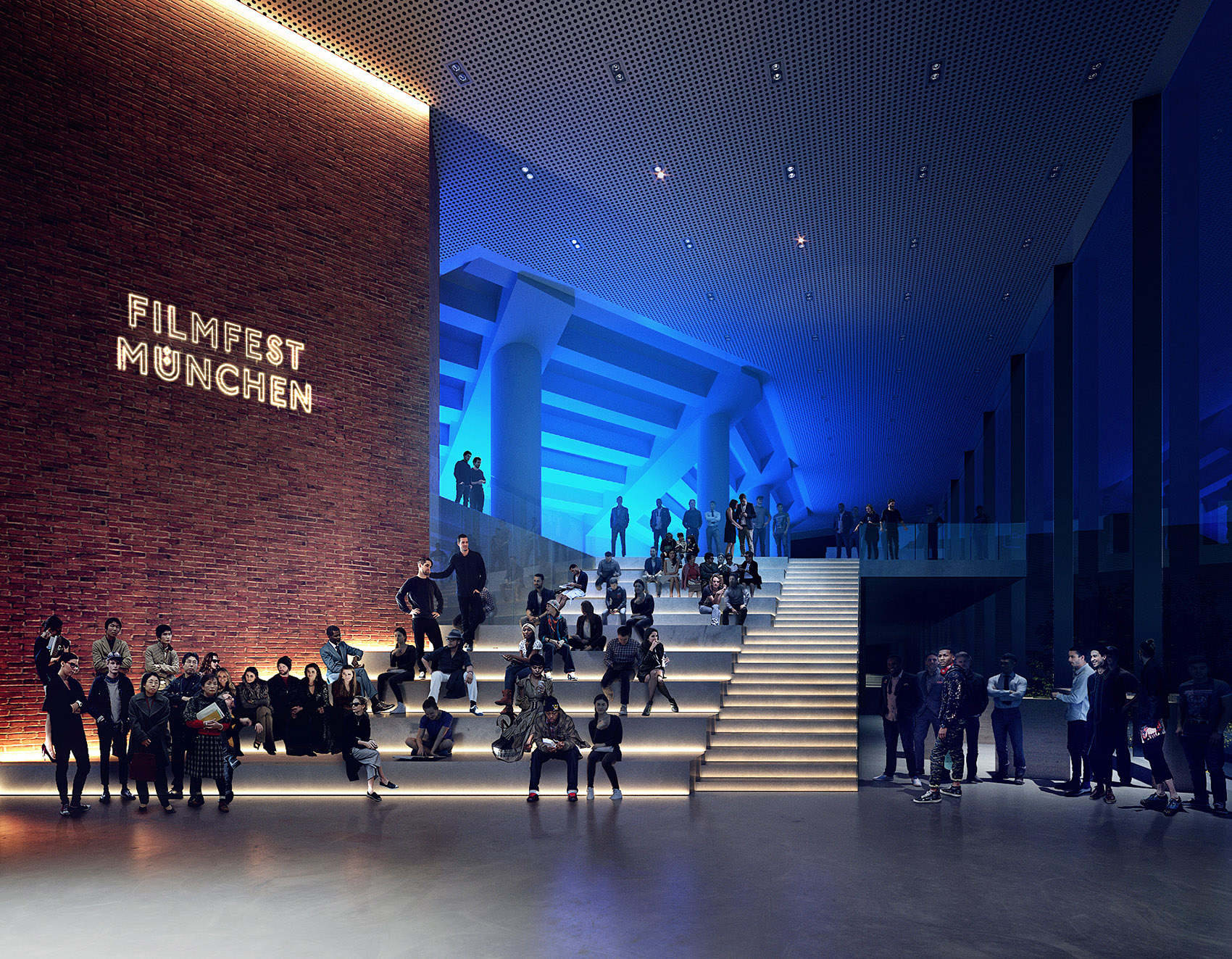

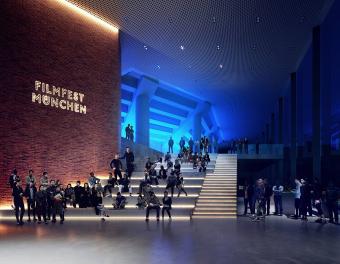

_{▼兩個部分可以當做座位的寬樓梯}

交響樂演奏廳

基于交響樂演奏廳復雜的外殼和屋頂結構，翻新過程中建筑手段要最少化使用，同時創造絕佳的聲學和空間體驗。舞臺位于大廳的中央，一排排座椅圍合而置，讓聲源更加集中在大廳中央。以前吸音材料將觀眾席占據，現在新的觀眾席沿邊墻而設，充當聲學反射元素，令空間更加緊湊。裝潢的顏色、地板的紋理還有欄桿的覆層都引用了弦樂器的觸覺感受，采用木制材料，并且在聲學上起到了有效的緩沖作用。新聲帆是其中的核心元素：大角度的聲學屋頂反射裝置如云朵般懸浮在管弦樂隊上方，對于提高音樂家們的演奏質量起到了至關重要的作用。

卡爾奧爾夫禮堂

多功能卡爾奧爾夫禮堂是音樂廳內最靈活的空間。它可以用作電影院、舞廳、表演廳、劇場、音樂廳，因此需要極高的可塑性。為了盡可能靈活地安裝和使用禮堂，設計師計劃在舞臺下安裝不同的升降平臺，讓禮堂中的大部分區域可以在同一個層面上使用，階梯式的觀眾席可以按需調整。同時，管弦樂隊區要有明顯的區分。舞臺、簡易舞臺和邊臺都是新的設計。新的空間呈矩形，此外在禮堂的上部還設有走廊，這意味著禮堂可以容納1000名觀眾。

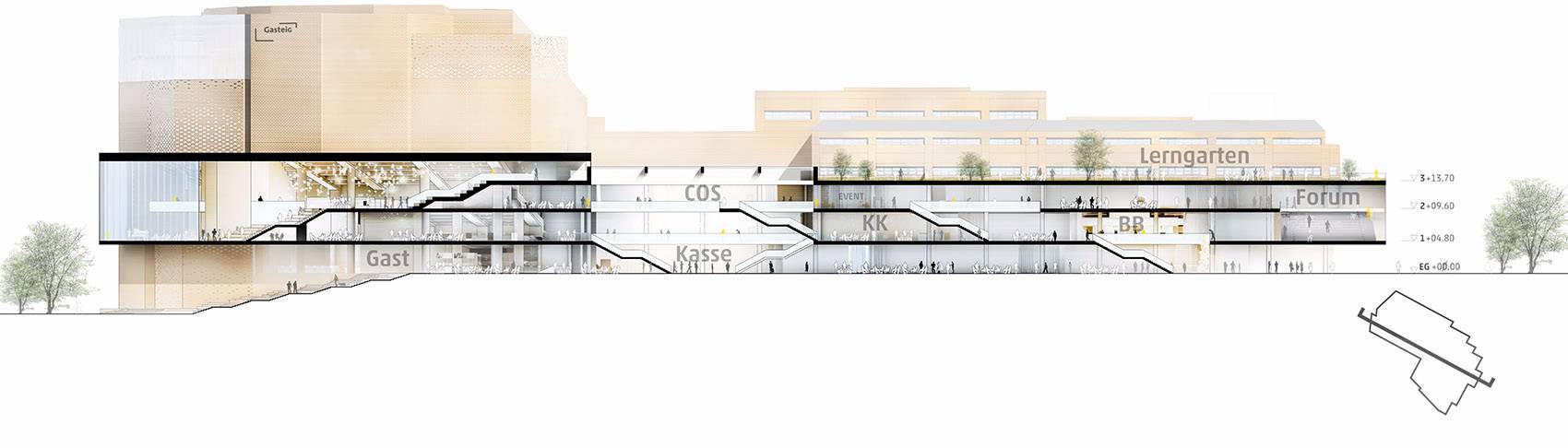

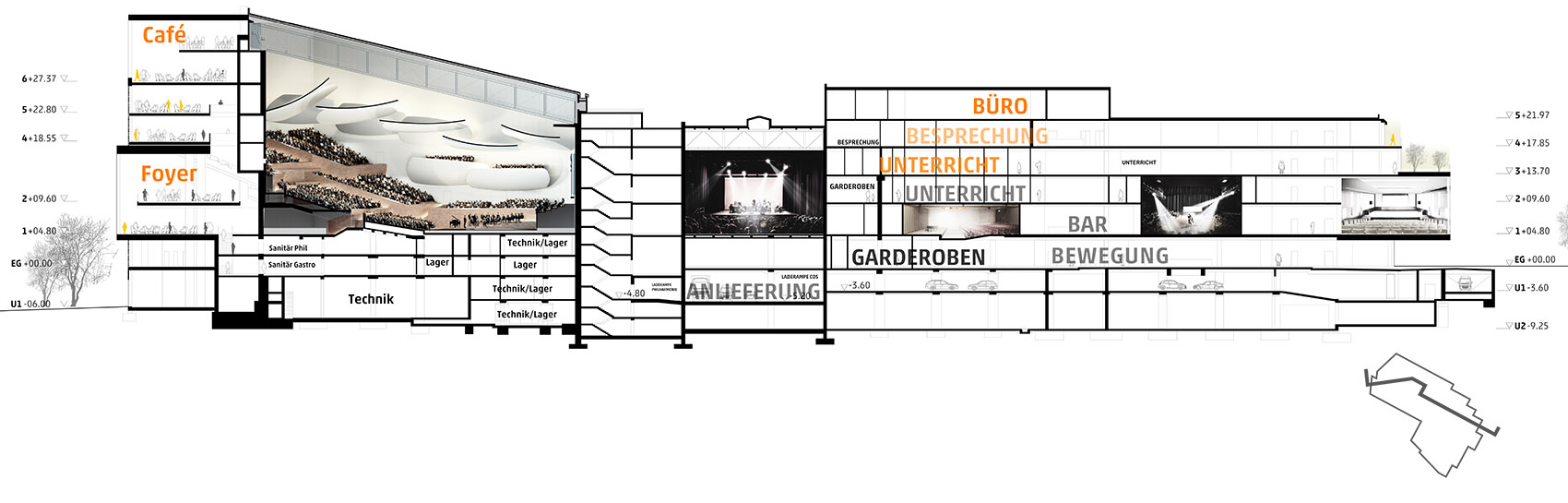

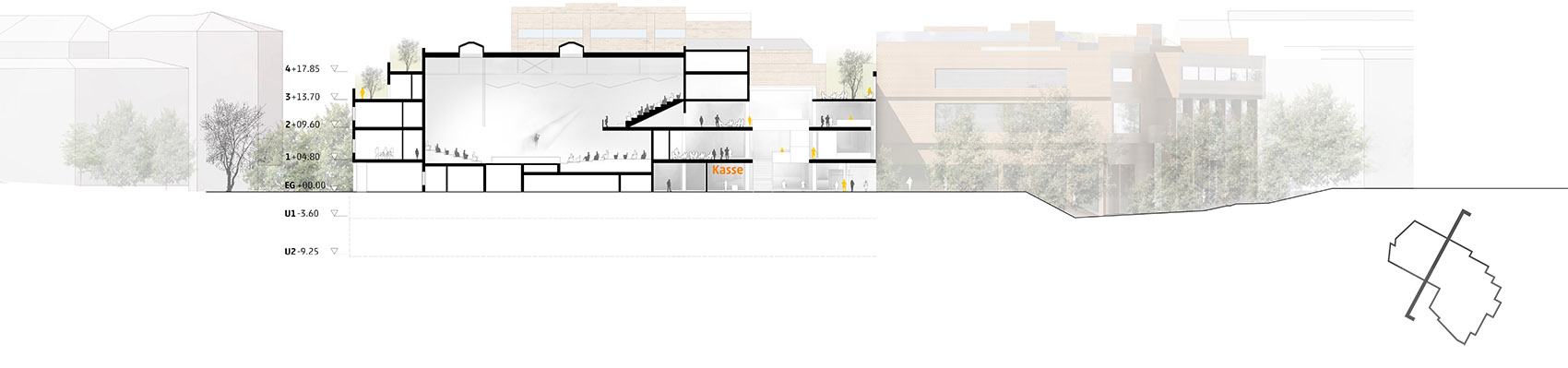

_{▼交響樂演奏廳剖面}

圖書館

圖書館的布局改造成了開放式閱讀學習空間，既包含了集中思考的空間還有交流空間。通過巧妙的布置原理，開放區域串聯起很多新的工作和學習空間，由很多層組成。不同的家具布置為游客提供了吸引人的空間，在這里可以閱讀、檢索、學習。額外標記的區域像島嶼一樣散布在圖書館的空間中，在這里人們可以一起工作，不會打擾到其他人。圖書館中庭空間的擴大提供了清晰的視覺定位，可以建立各個重點區域的視覺關聯。通過RFID系統，圖書館可以追蹤到書本、平板和筆記本電腦，無論是在“Kulturbühne”（文化舞臺）的哪個區域，都可以保障它們不會丟失。

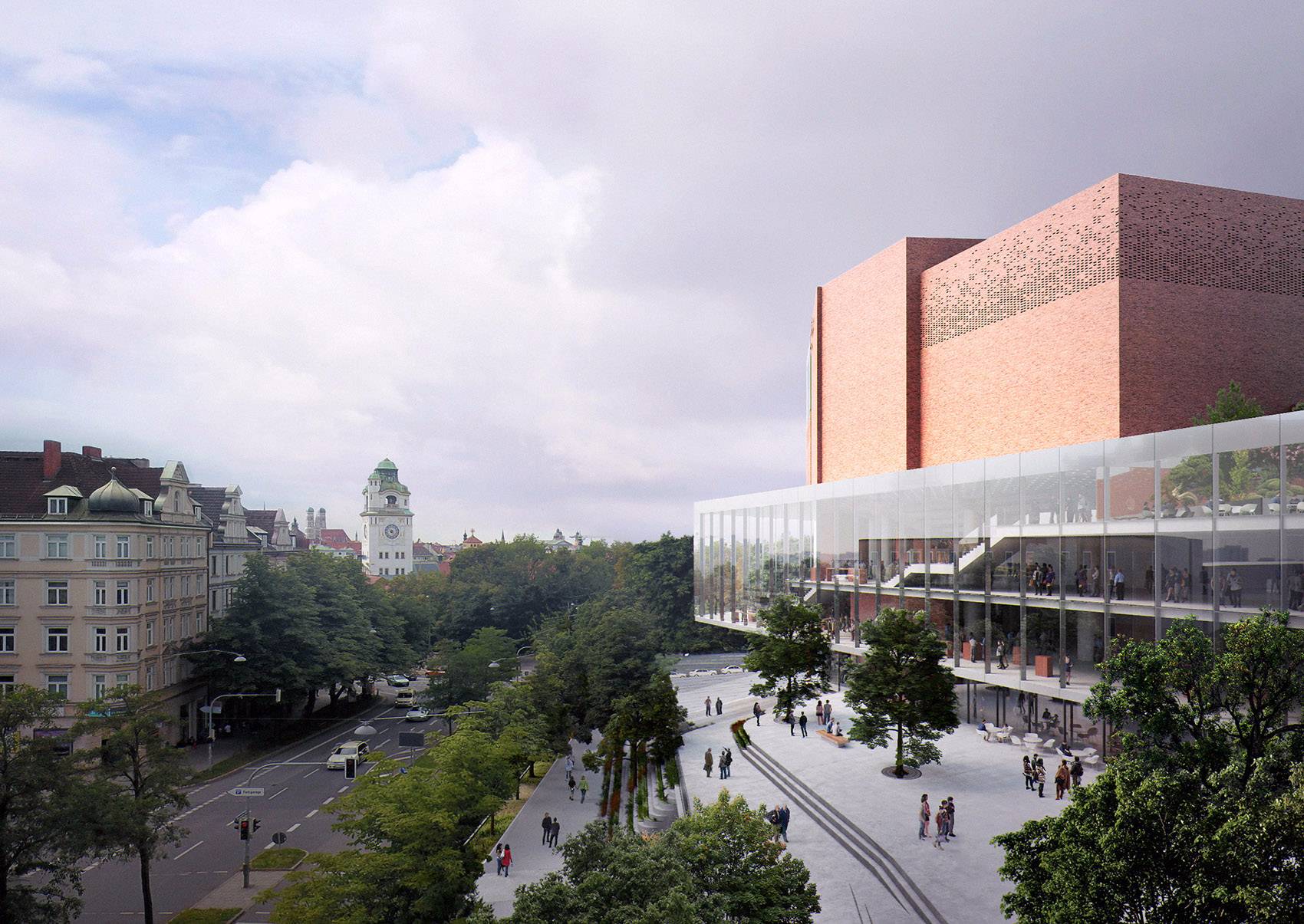

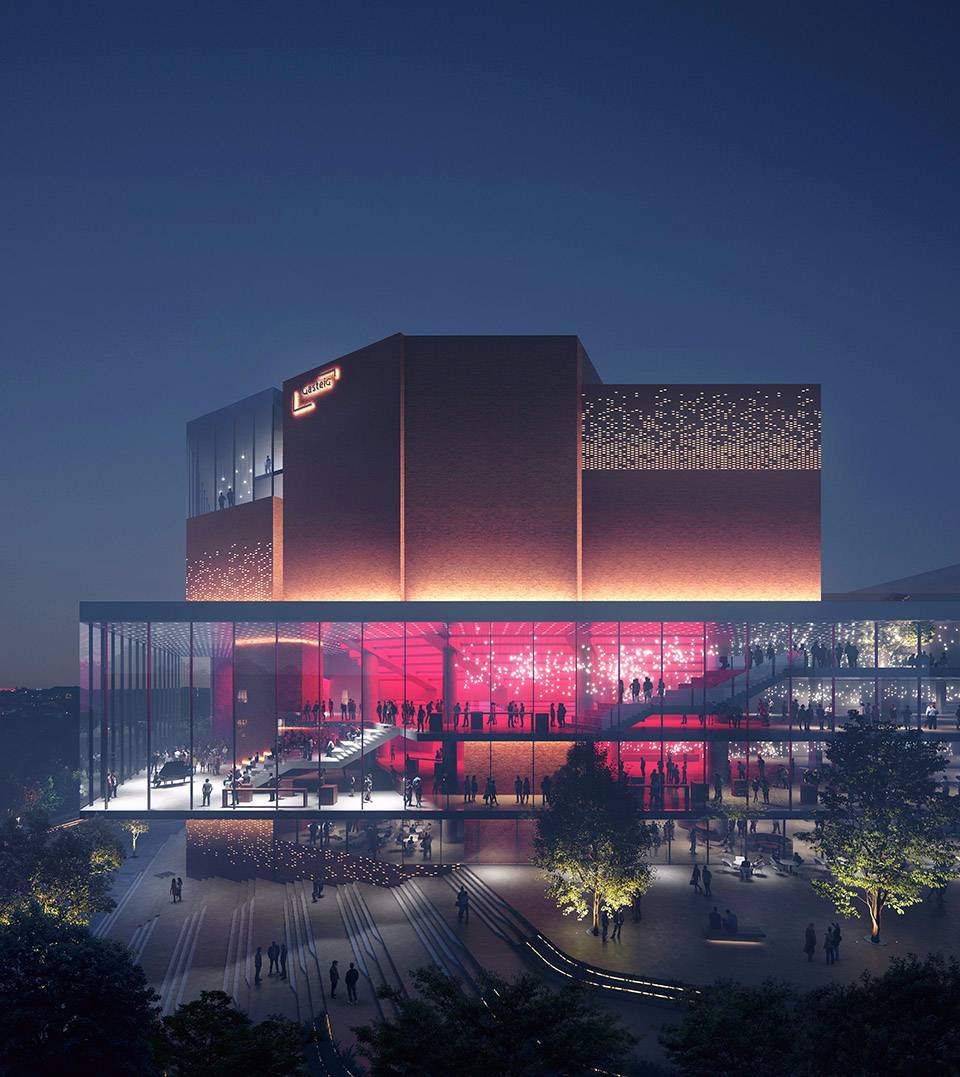

_{▼“gache Steig”——從Isar河到新音樂廳的上坡}

繼續教育中心

慕尼黑Volkshochschule (繼續教育中心 – MVHS)有獨立的位置，包括一層的信息咨詢處，還有文化舞臺從東到西的通路上，無論從哪個入口進入建筑都可以馬上看到。MVHS由它的子中心運營，同時構成清晰的定位系統，所有的學費室配備了最現代的數字設備?？臻g的多樣、流線的布局為音樂與表演藝術大學（University of Music and Performing Arts）和文化提升服務提供了交叉協同作用。兩個寬敞的中庭為學費室和工作區提供了充足的日照。

“Ausblick”（遠眺）餐廳

音樂廳是一個可以從城市中很多位置看到的地標性建筑。同時，顯著的高度讓它成為了一個絕佳的平臺，從這里可以俯瞰整個城市，甚至阿爾卑斯山（Alps）。為了讓慕尼黑的每個人都有機會享受絕佳景觀，新的“Ausblick”餐廳占據了音樂廳的最高點。游客可以通過電梯直接到達餐廳，入口位于Inneren-Wiener-Stra?e街道。餐廳延長的輪廓意味著所有的桌椅都在欣賞景觀的前排位置。夏天整個玻璃墻面都會打開，讓室內與室外平臺相通。

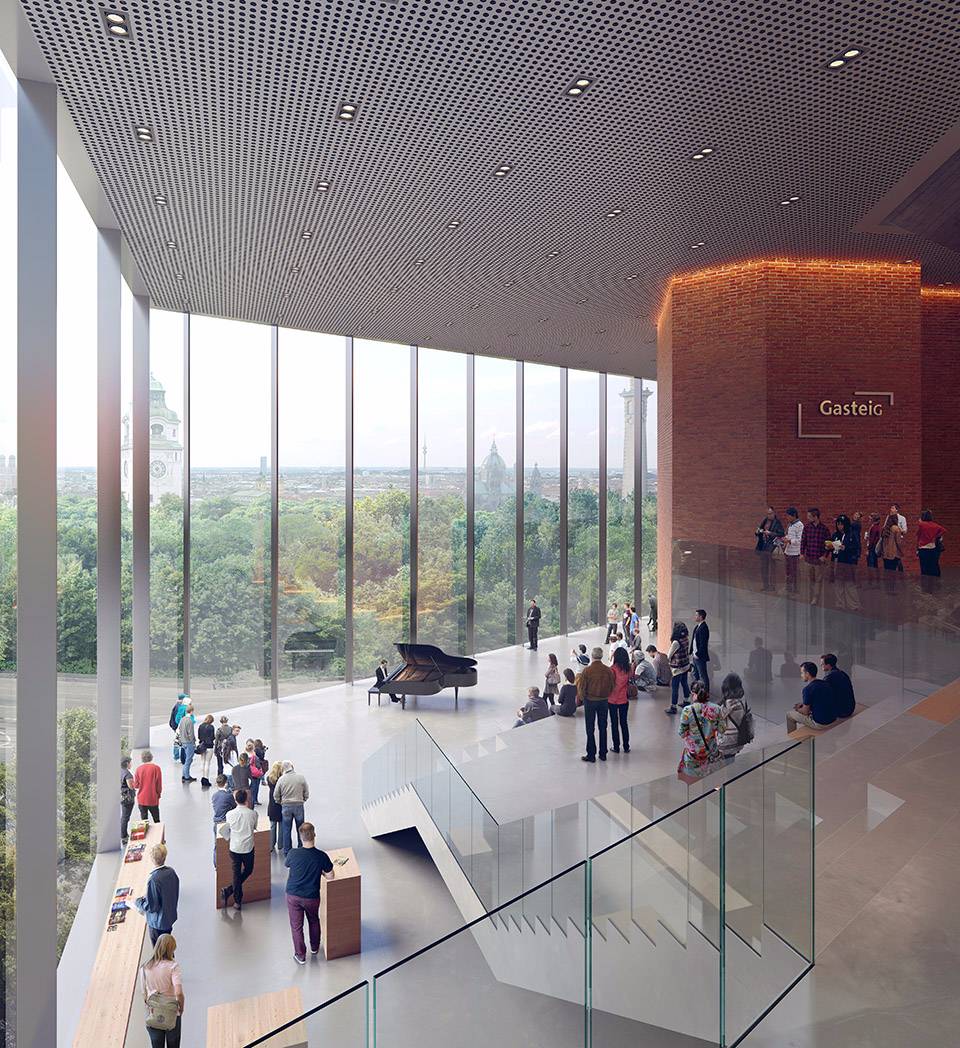

_{▼室內遠眺公共空間}

運輸流線

運輸和垃圾回收工作都會在地下室進行，采用單向行駛系統，貨物進入中央?yún)^(qū)域，入口位于Inneren-Wiener-Stra?e街和Kellerstra?e街的交叉口?？ㄜ嚭拓涇囃ㄟ^(guò)坡道進入地下一層，坡道位于Kellerstra?e街上新的藝術家入口下方。選取道路上沒有地窖的位置進行挖掘，建立地下一層必要的垂直路線。交響樂演奏廳、卡爾奧爾夫禮堂和餐飲設施的貨物坡道沿著后勤路線分開布置。后勤出口挨著地下停車場出口，朝向Rosenheimer Stra?e街。保留現有的交通燈系統。

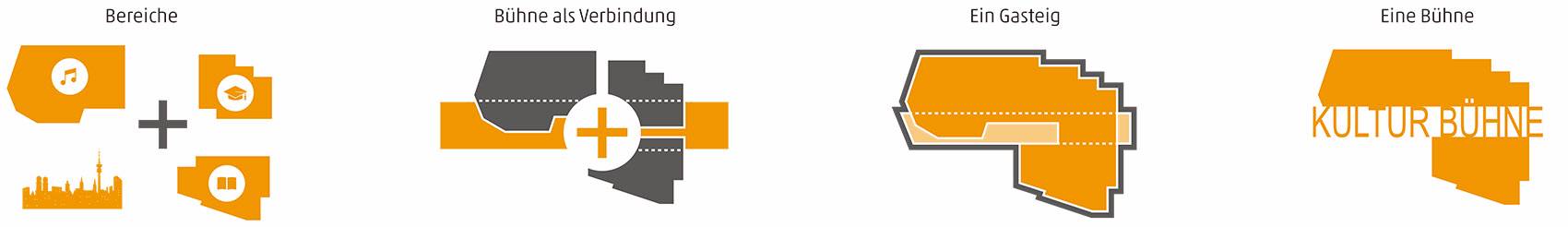

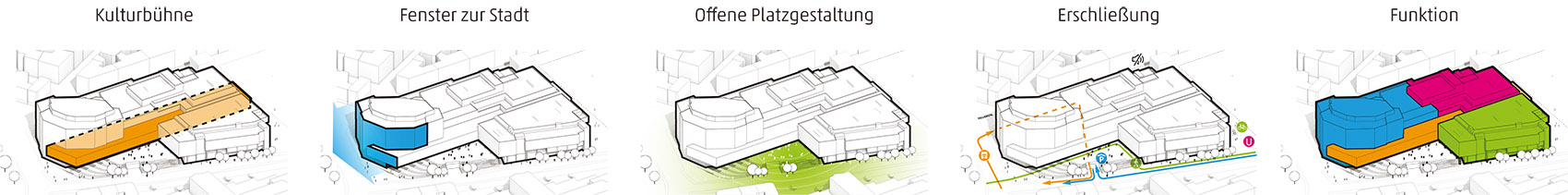

_{▼體塊分析}

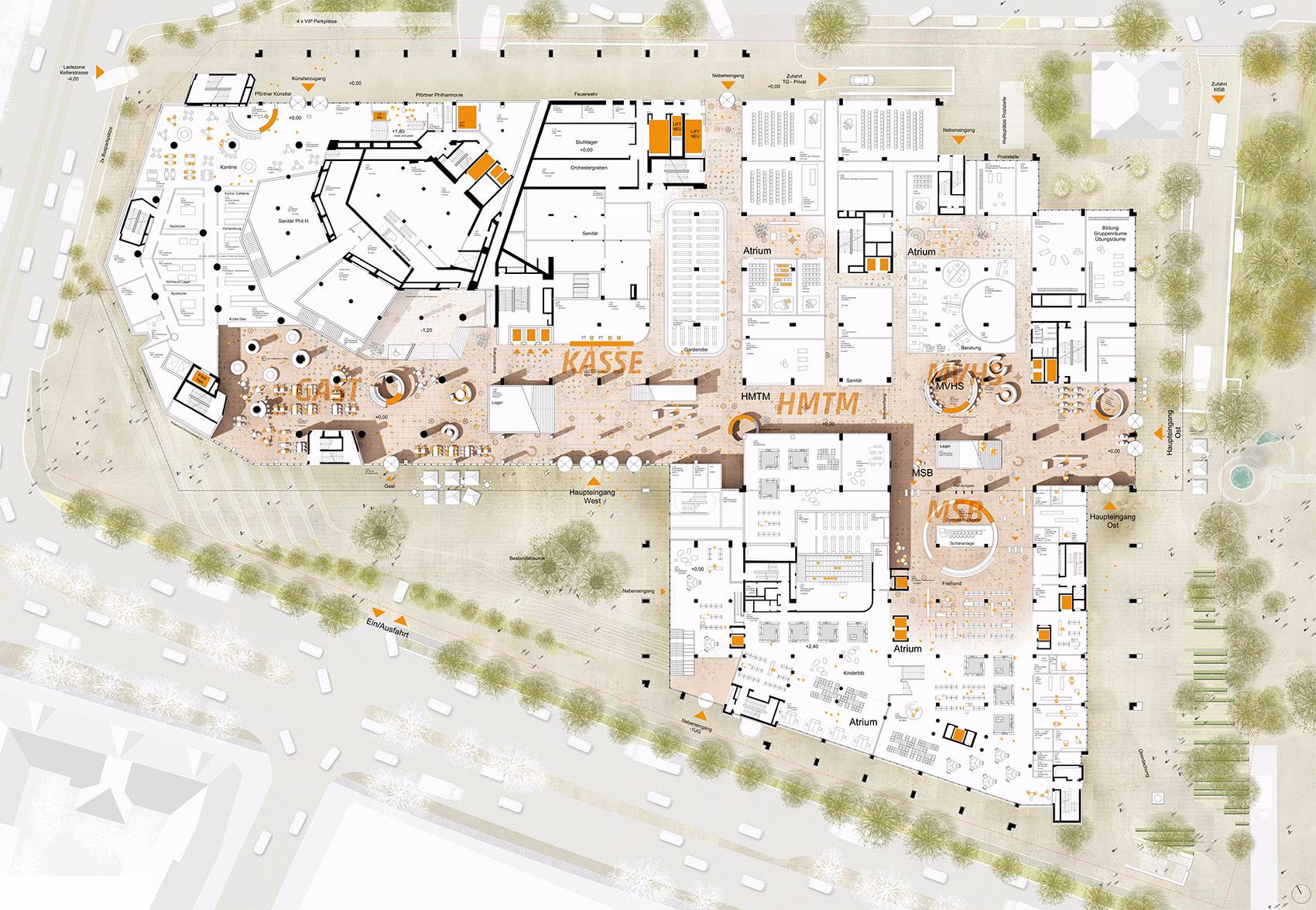

_{▼功能區域劃分}

戶外布局

設計師將新音樂廳室外空間設計為一個互通的元素，拆掉以前醒目的屏障式構筑物，將音樂廳的新文化空間和周邊環境之間建立明顯的聯系。室外環境設計的核心是寬廣又壯觀的踏步，讓音樂廳面向Rosenheimer Stra?e街，踏步延伸向Isar河。明顯的指引令人們走出一個空間自然地進入另一個空間。巧妙的材料運用強化了布局的亮點，例如明亮自然的石材。樹木像一個個單獨的紙牌，在夏天提供綠色和自然遮陽。它們由小型的樹木格柵圍起，自然地與其它流通空間結合。設計師也特別選取了樹木的種類來調節公共區域的色彩，例如楓香樹。長階梯為游客進入音樂廳提供了優雅的方式。從新建筑向外延伸的臺階與最南端的普通室外踏步相連。為了保障無障礙通行，設計師設立了朝東的坡道。新建筑的東部入口很容易到達火車站，這里同樣是一個開放的無障礙空間，可以直接進入建筑。場地東部鋪設了一片“綠地毯”迎接游客，預示著一個特殊王國的入口?！暗靥骸鄙厦娣N植的都是地表植物和灌木，由西到東用網狀板鋪成小路。站在建筑內玻璃走廊上的游客可以看到“綠地毯”的圖案，打造室內外的視覺聯系。室外材料的選擇定位于高質量的建筑材料，例如天然石料和不銹鋼——能夠反映出音樂廳的豐富歷史以及它對于慕尼黑文化的重要性。

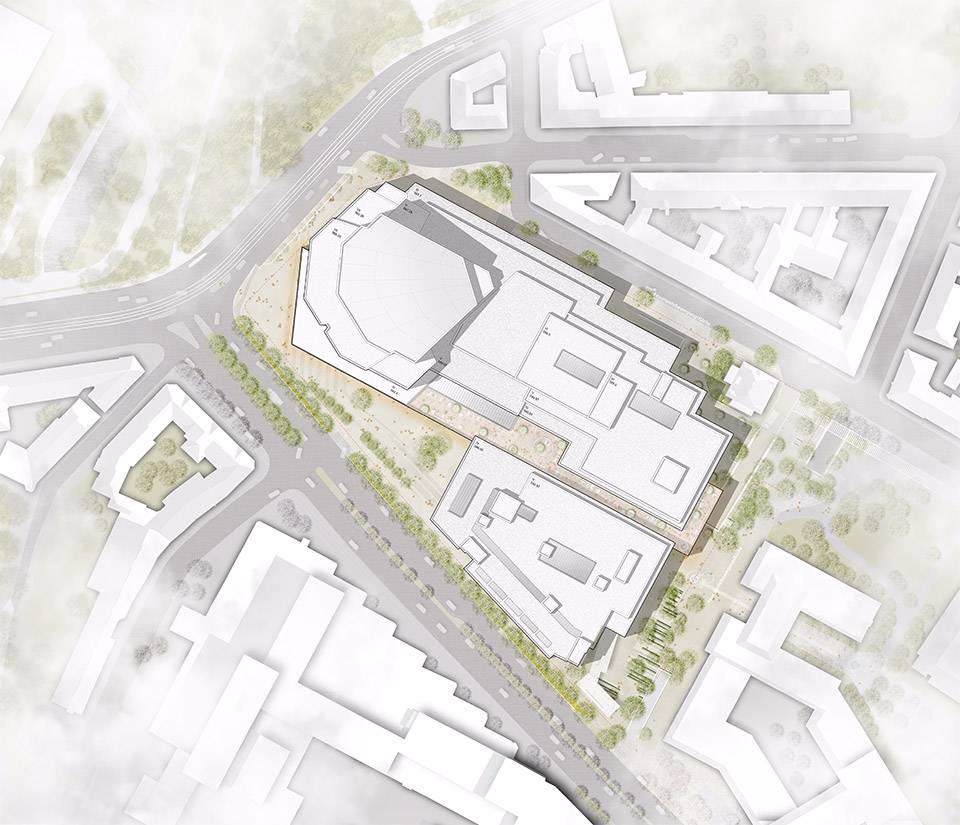

_▼總平面
