俄羅斯伏爾加格勒體育場建筑設計 | PI ARENA

伏爾加格勒體育場呈現為一個倒置的圓臺形。立面被構想為一種莊嚴的致敬，象征著祖國捍衛者的犧牲和奉獻。

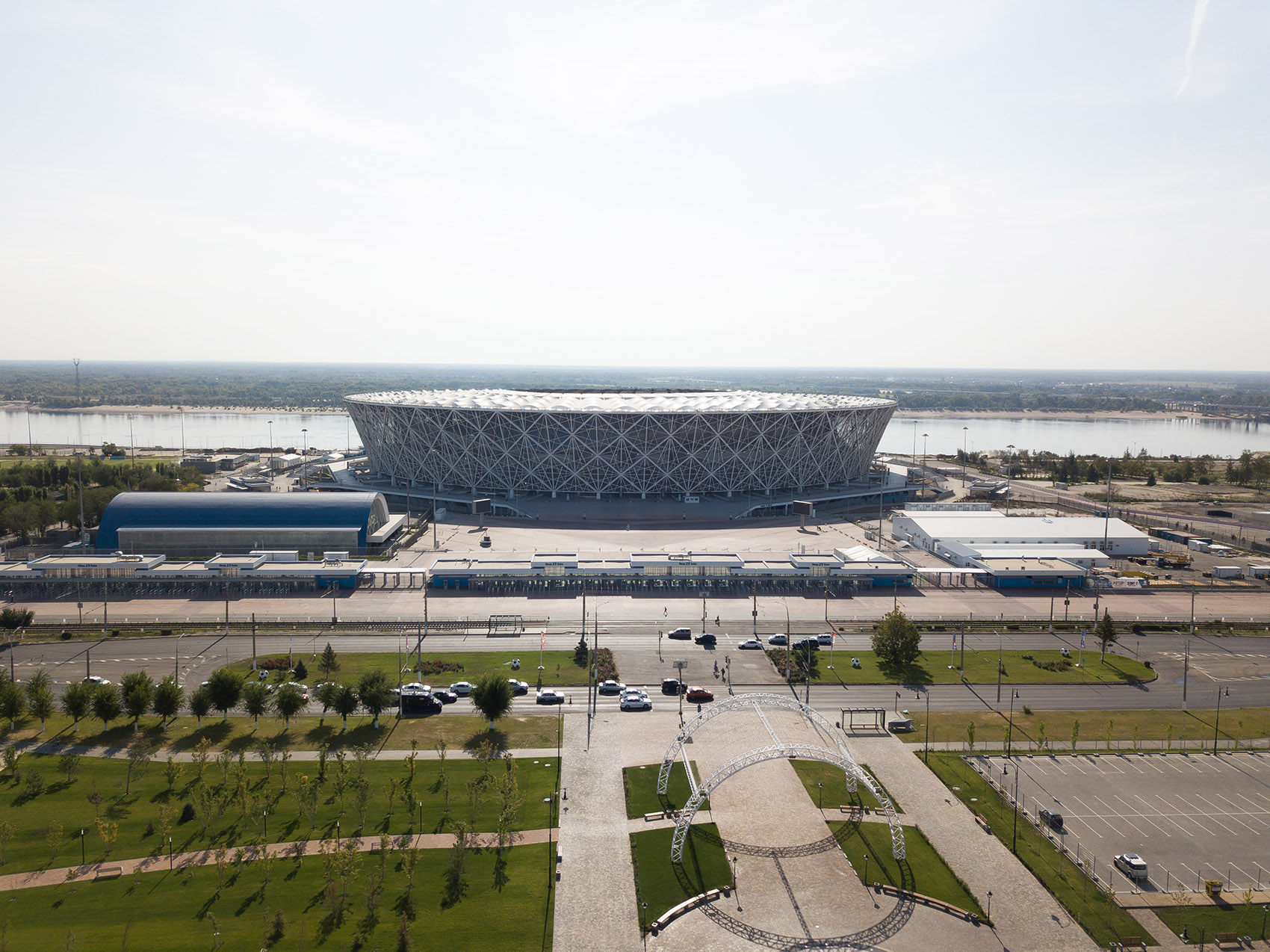

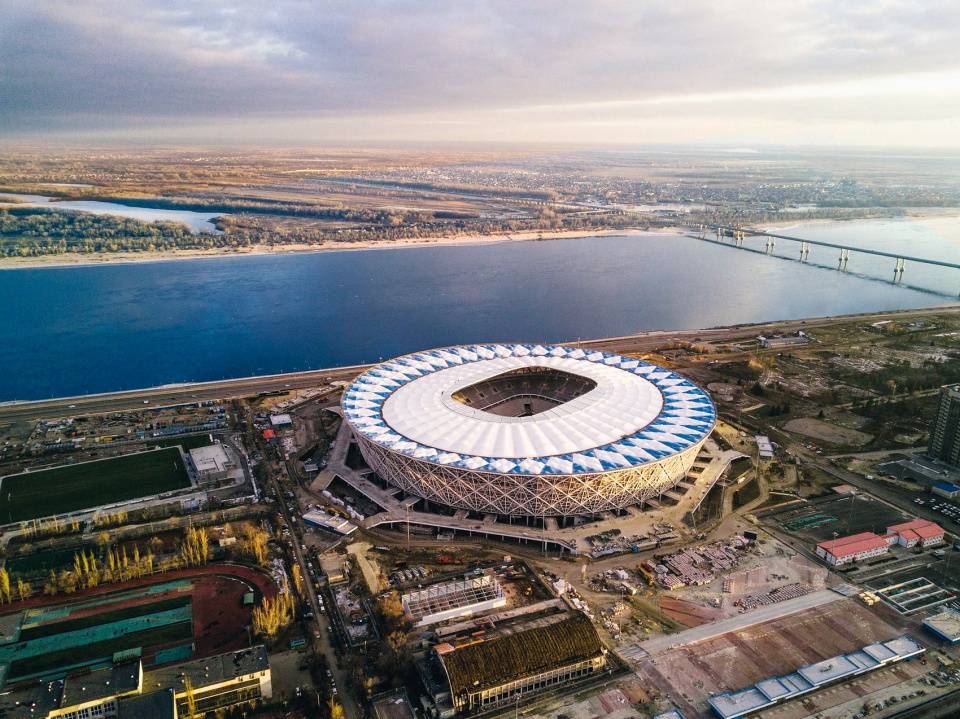

^{▲體育場鳥瞰}

建筑的外殼由鋼桿組成的菱形網格構成，網格的密度由低到高逐漸變?。豁敳康慕粎R處形成了火箭的圖案，同樣包含著致敬的意味。建筑表達旨在呈現一種以“勝利”為核心的獨特意象，同時呼應了伏爾加格勒乃至整個國家的英勇歷史。

^{▲從城市主路望向體育場}

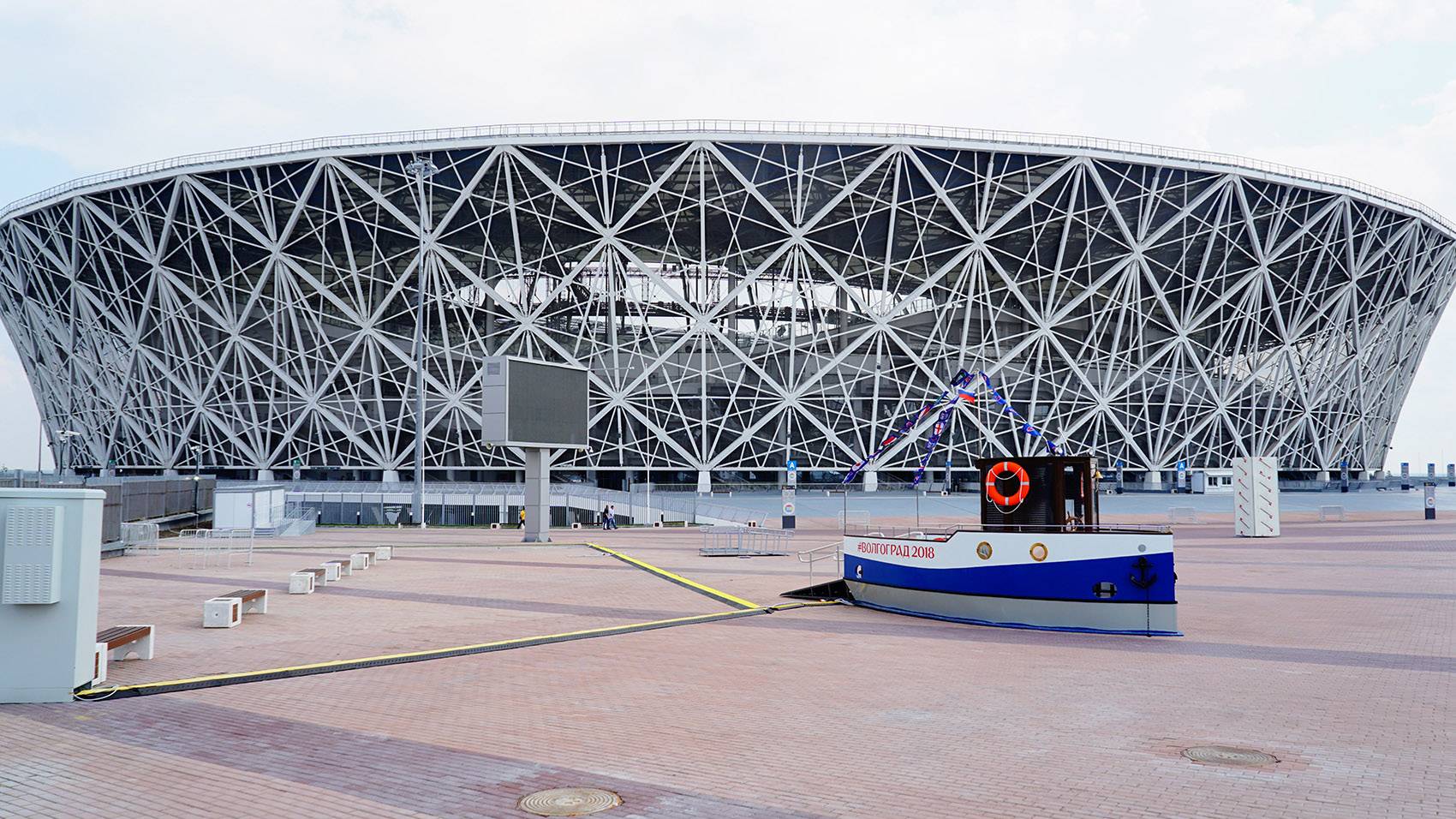

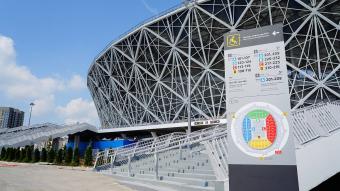

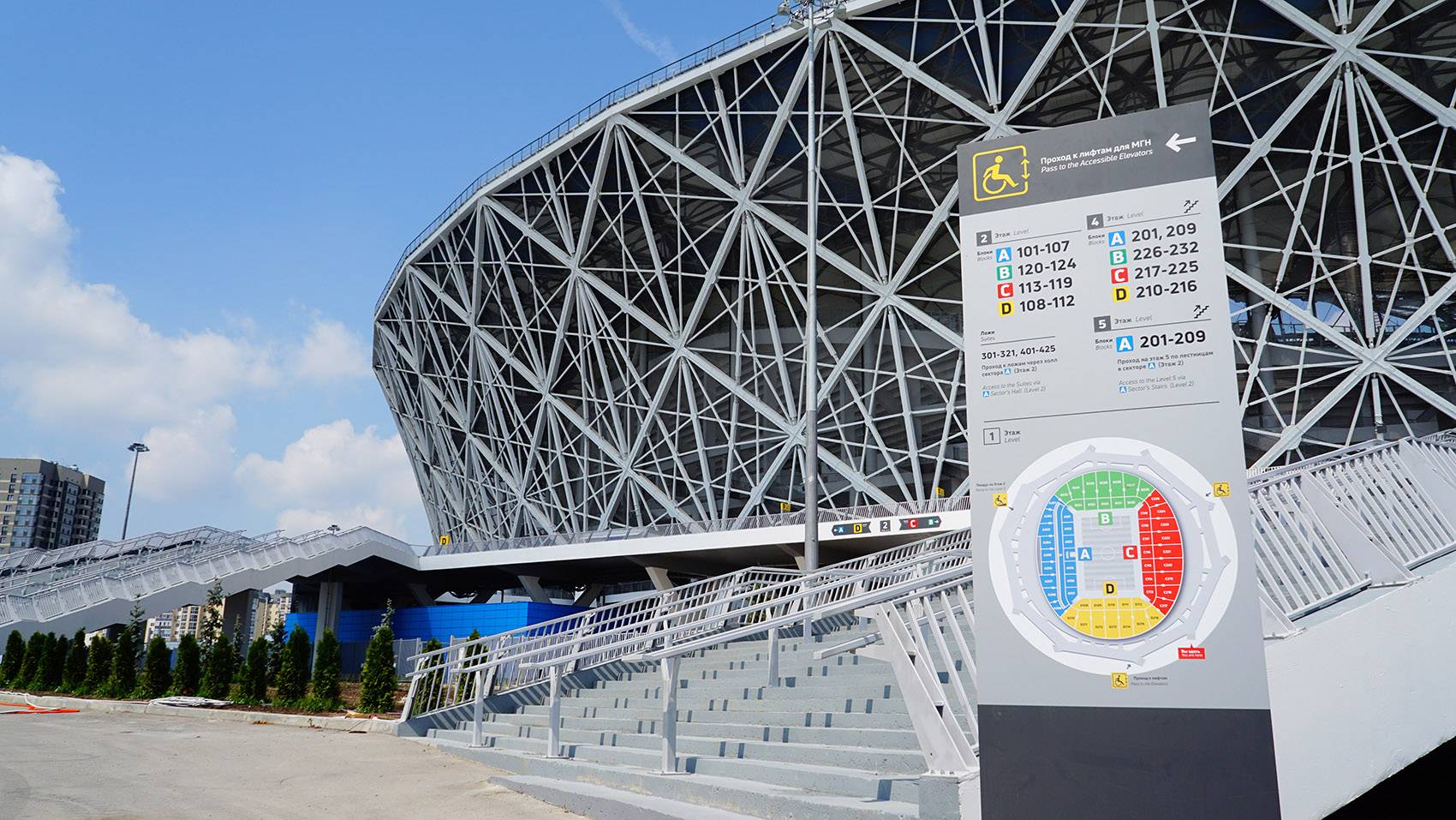

^{▲從廣場望向建筑}

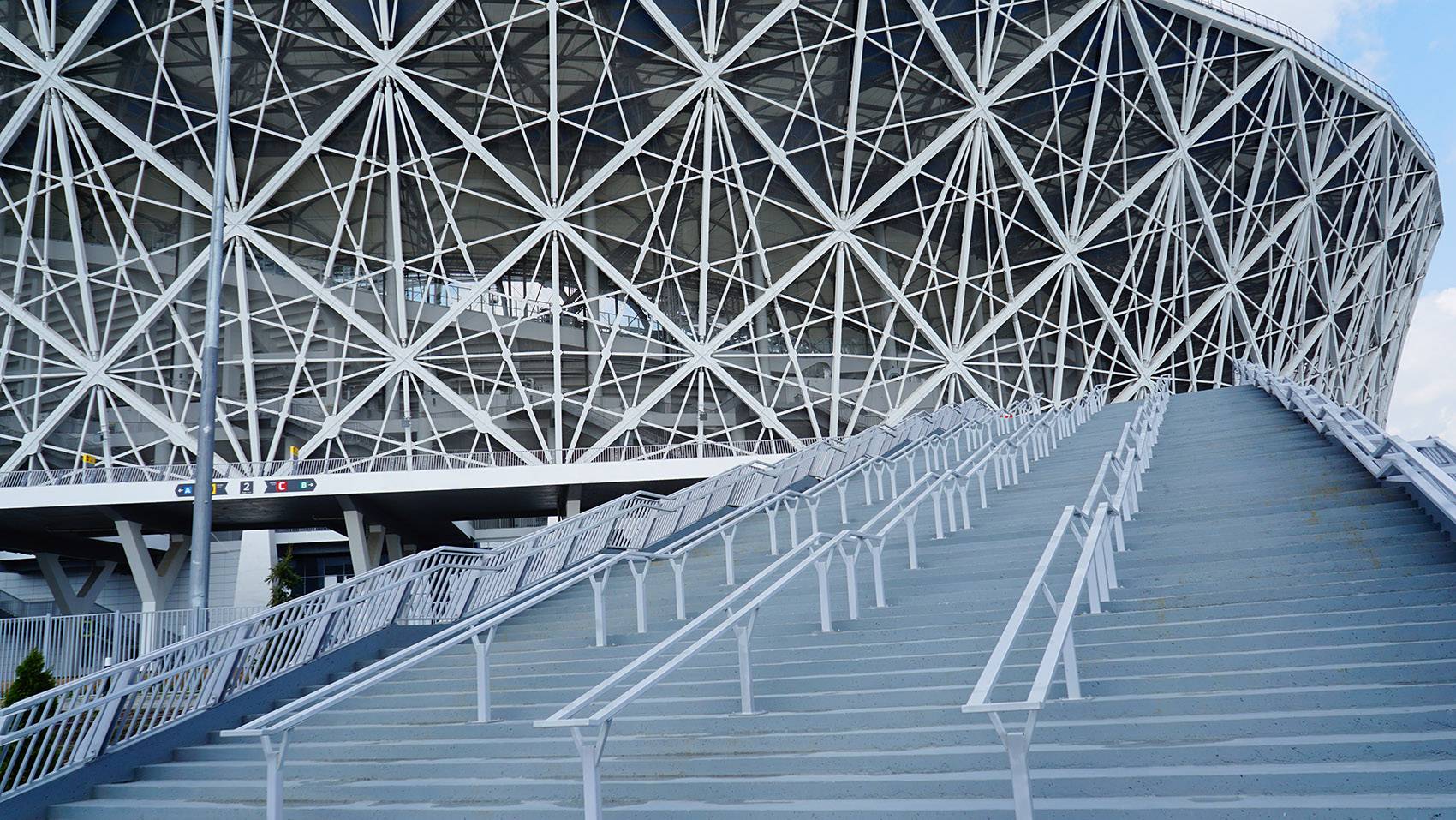

^{▲入口大臺階}

考慮到場地的組織和開發密度，建筑旨在以最高的效率利用土地資源。立面的鋼條之間填充以不銹鋼網面，不僅為觀眾席提供了防風的屏障，同時也為整個體育場賦予了獨特的美感。

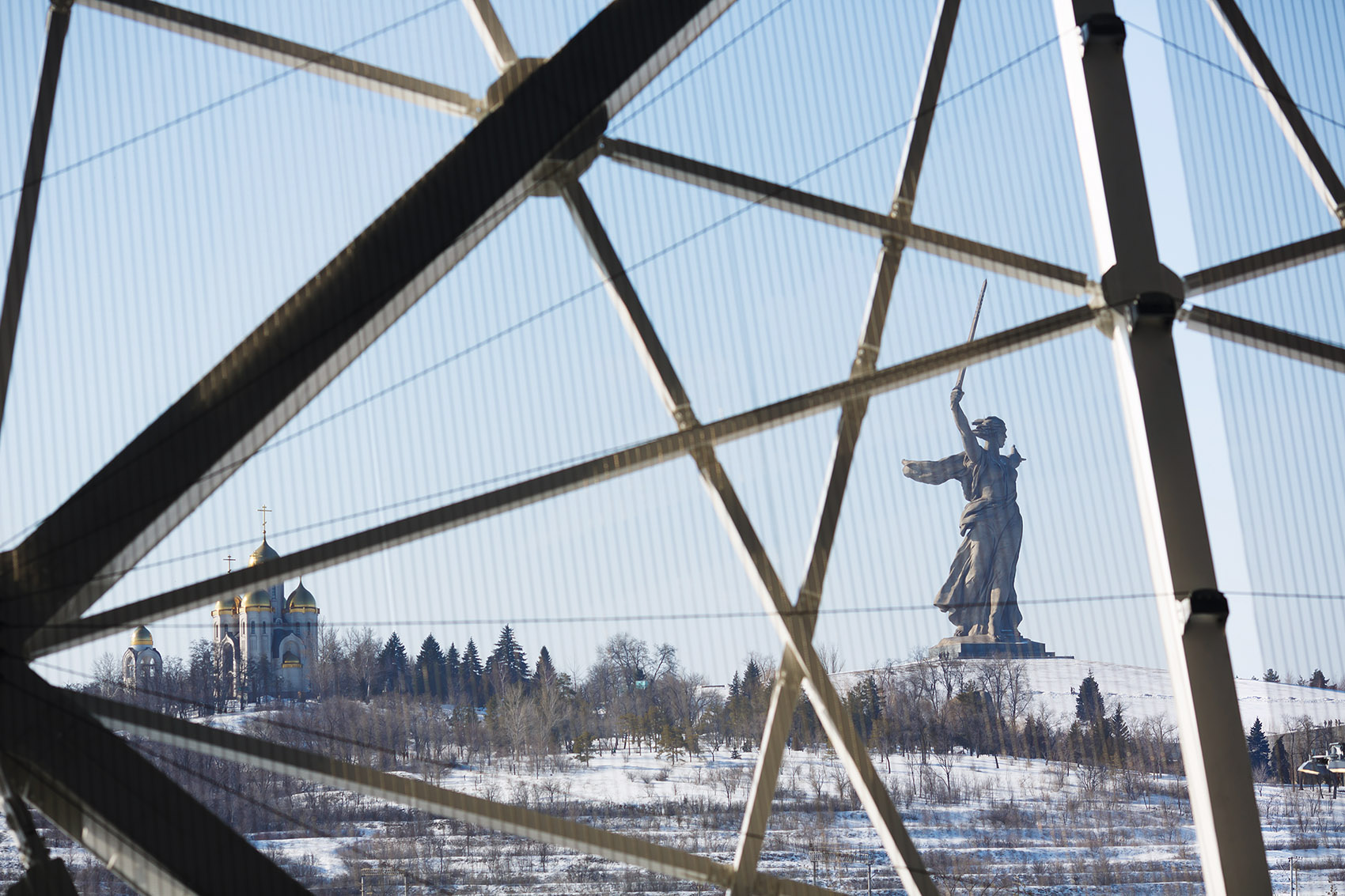

^{▲立面細節}

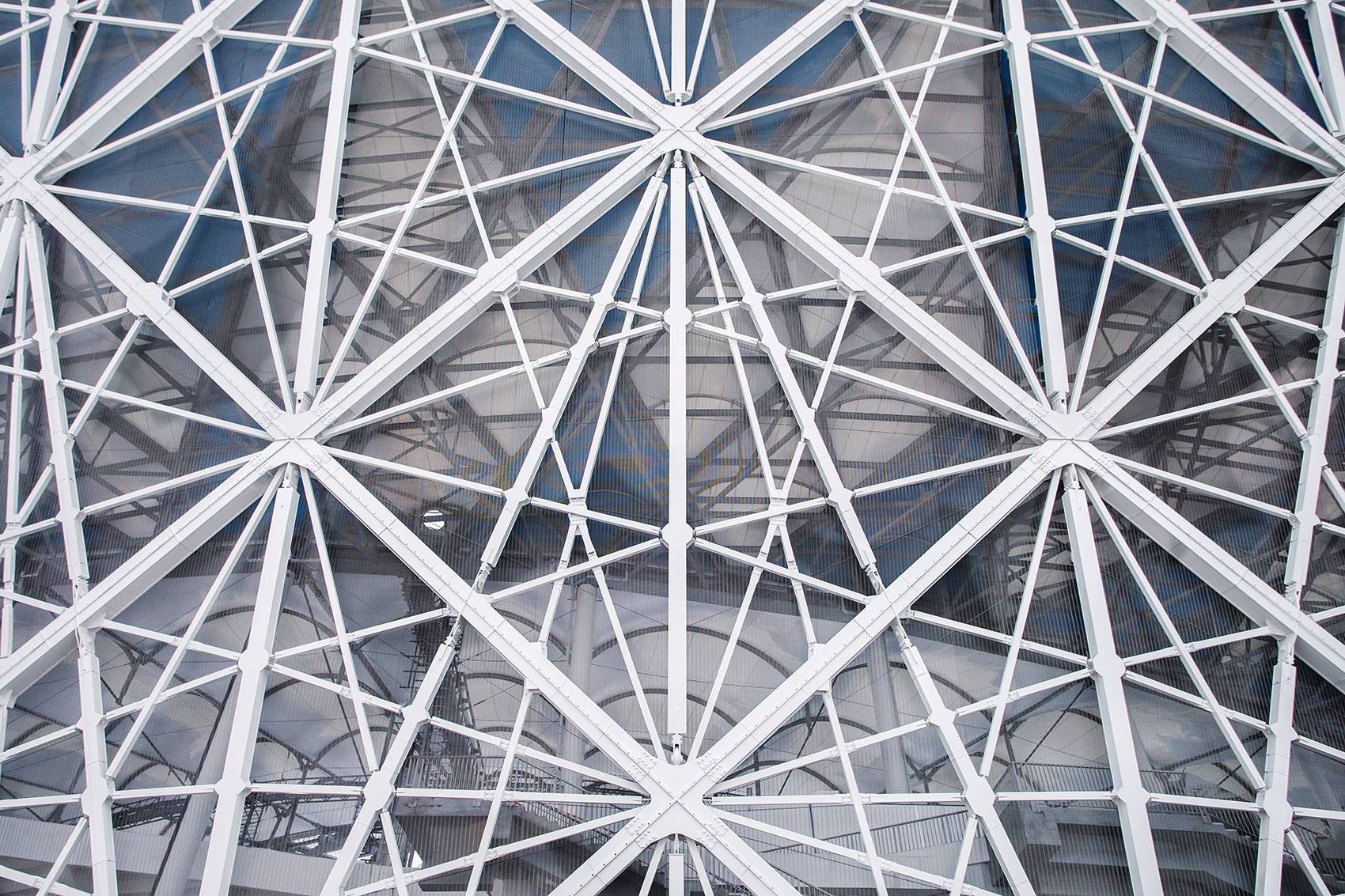

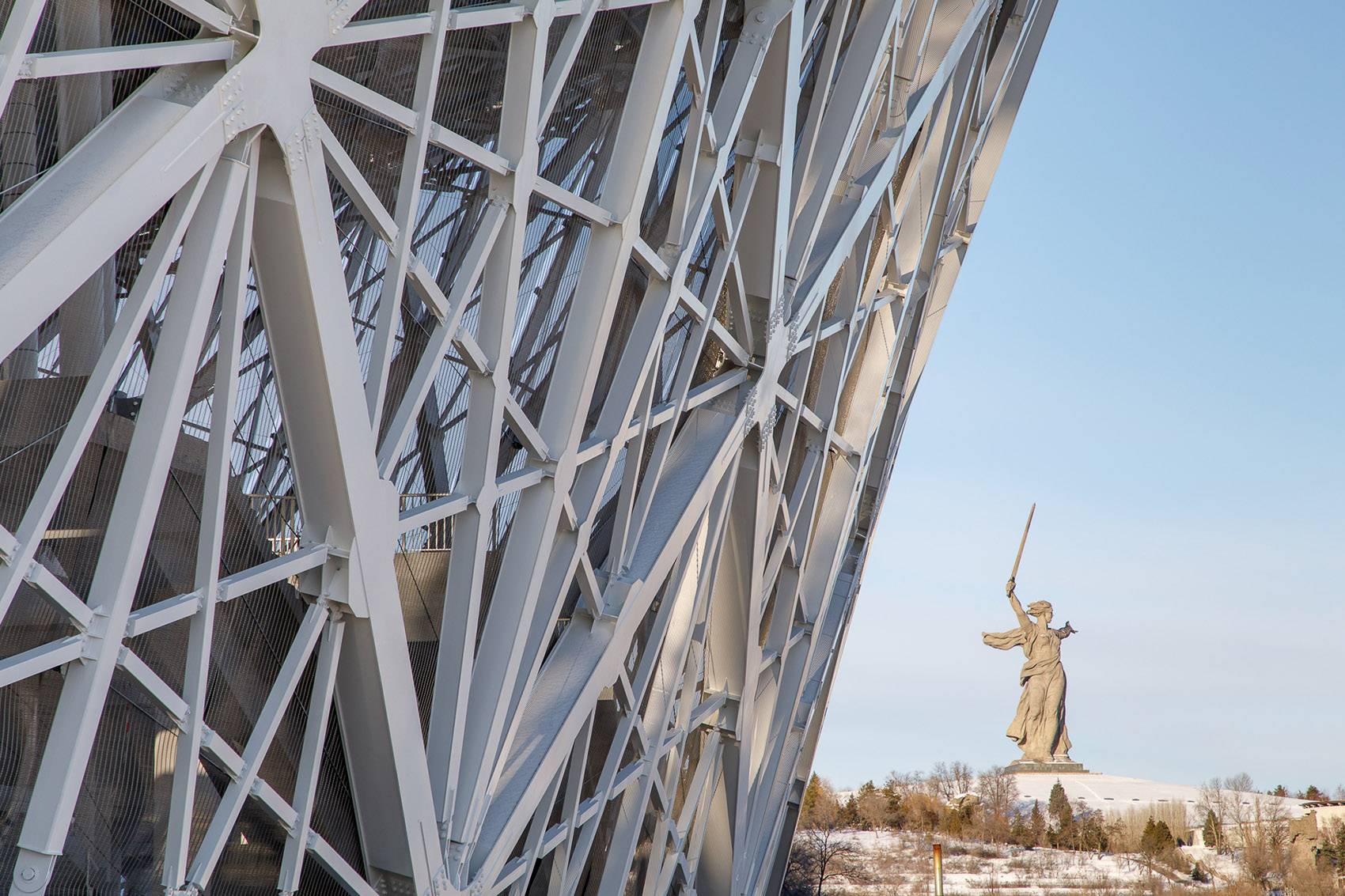

^{▲外殼由鋼桿組成的菱形網格構成}

^{▲鋼條之間填充以不銹鋼網面}

設計方案最大化地實現了賽場的通透性，為觀眾席創造出高度超過46米的檐下空間。體育場的使用充分考慮了行動受限的使用者，共設有460個殘疾人座位，并為聽力障礙者提供高聲壓的擴音設備。有視力障礙的觀眾可以使用高對比度、能夠通過FM傳輸信號的視覺媒體。此外，場內還設置了完整的無障礙交通路線，使殘障人士可以自由行動。

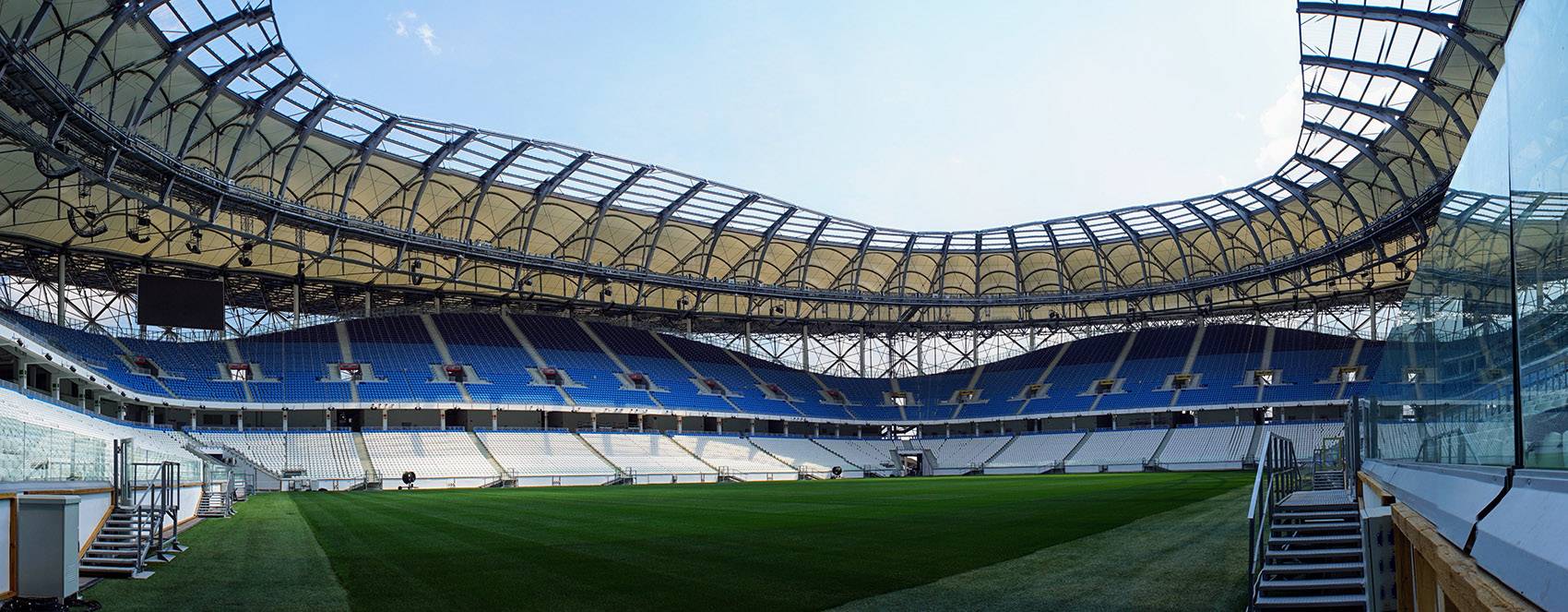

^{▲體育場內部概覽}

^{▲觀眾席視角}

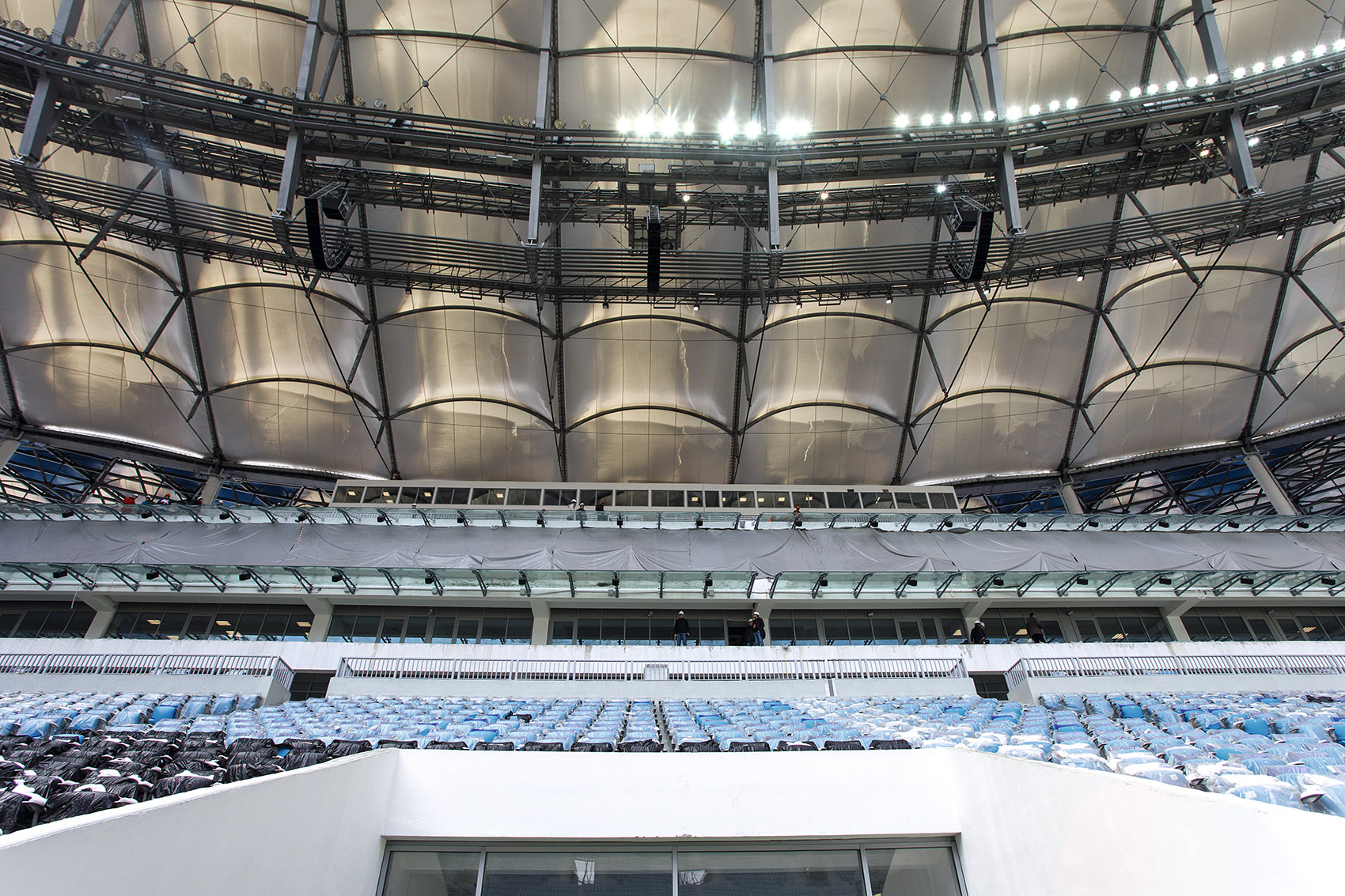

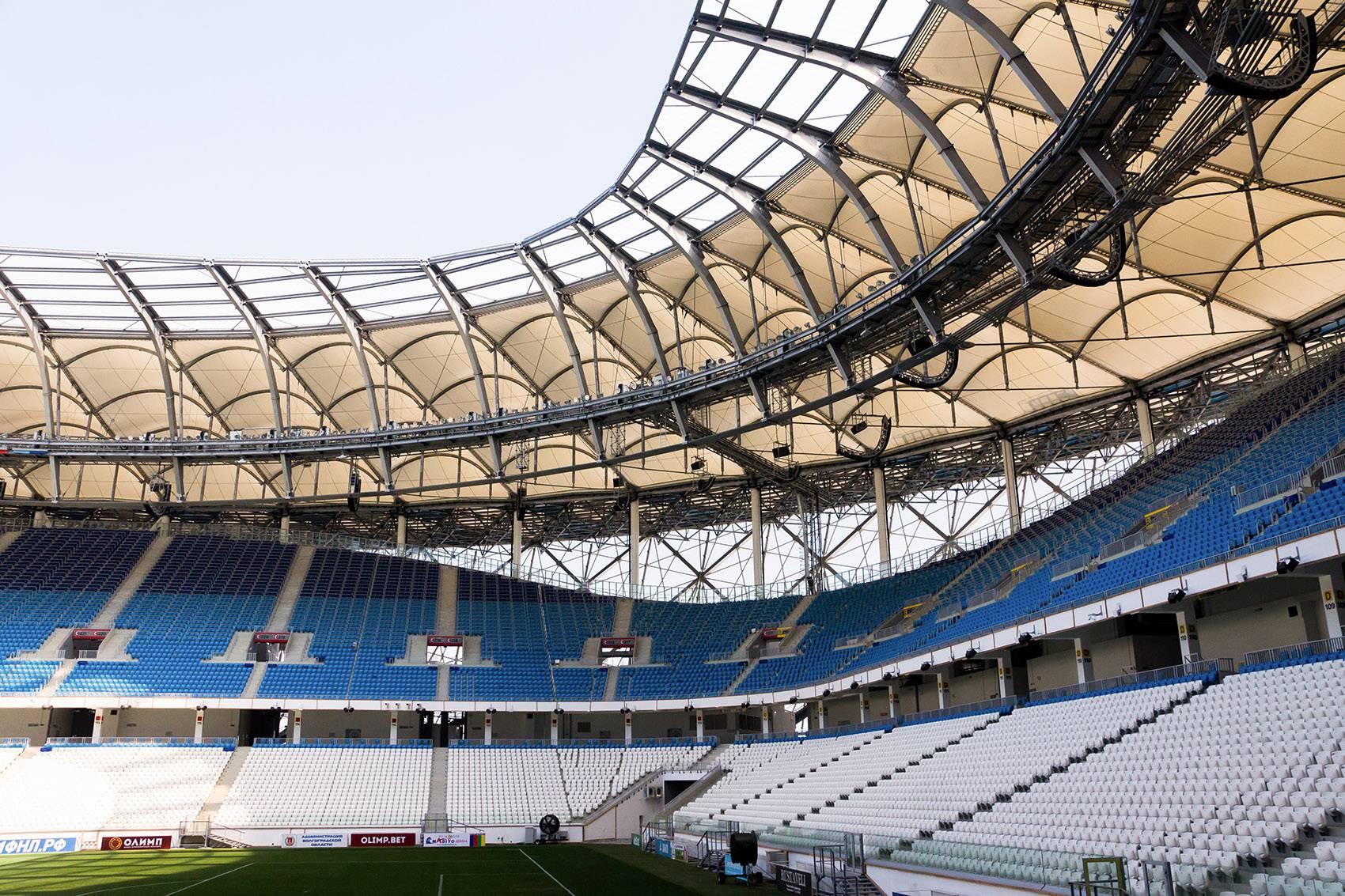

^{▲觀眾席擁有高度超過46米的檐下空間}

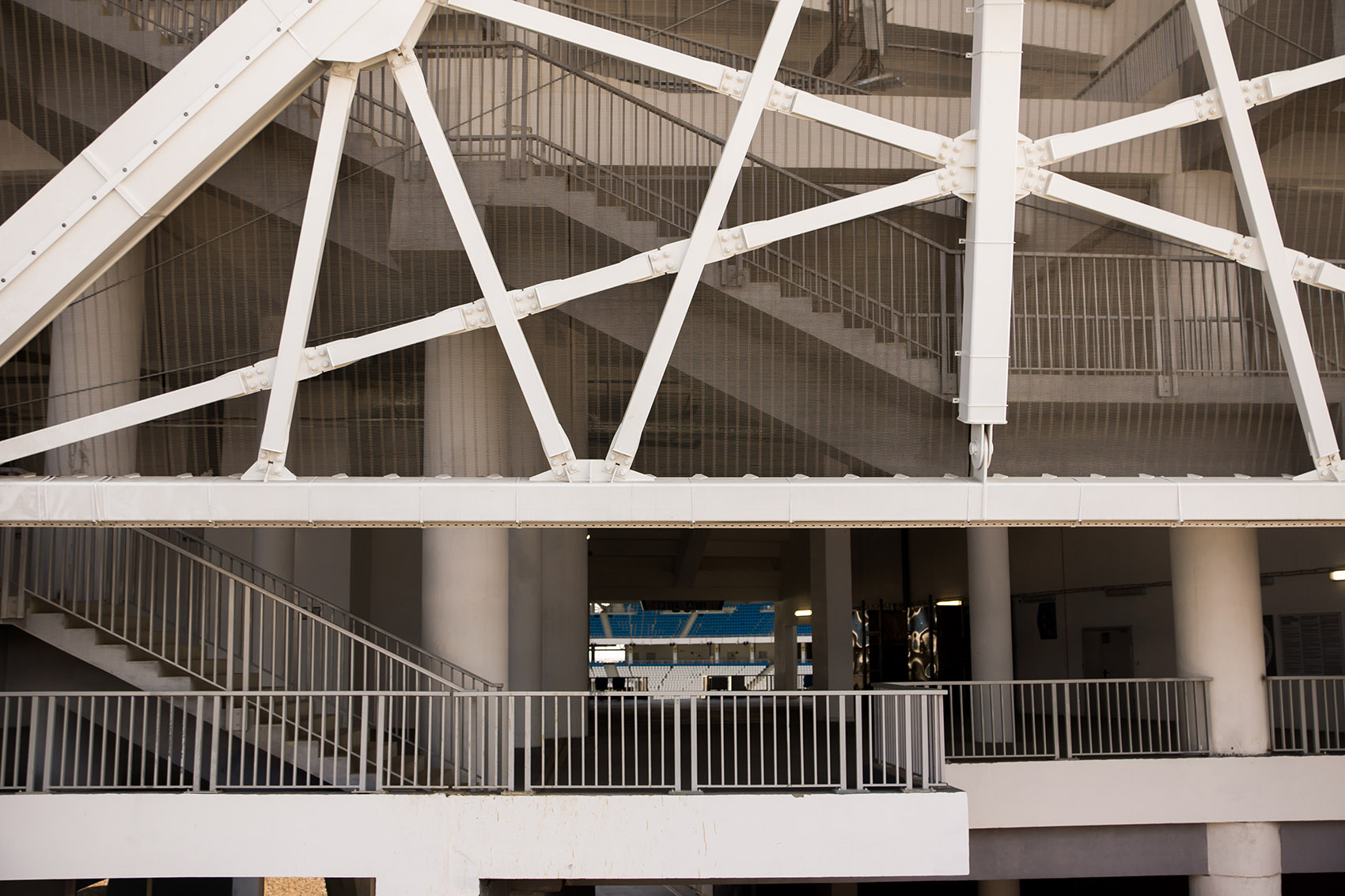

^{▲從立面看交通空間}

體育場擁有一個直徑為290米的圓形屋頂。立面結構由斜拉網狀的柵格構成，借用了經典的網架系統（例如自行車輪圈）的形式。屋頂結構從平面上看分為內外兩層。觀眾席上方的屋面覆蓋以織物膜材料。

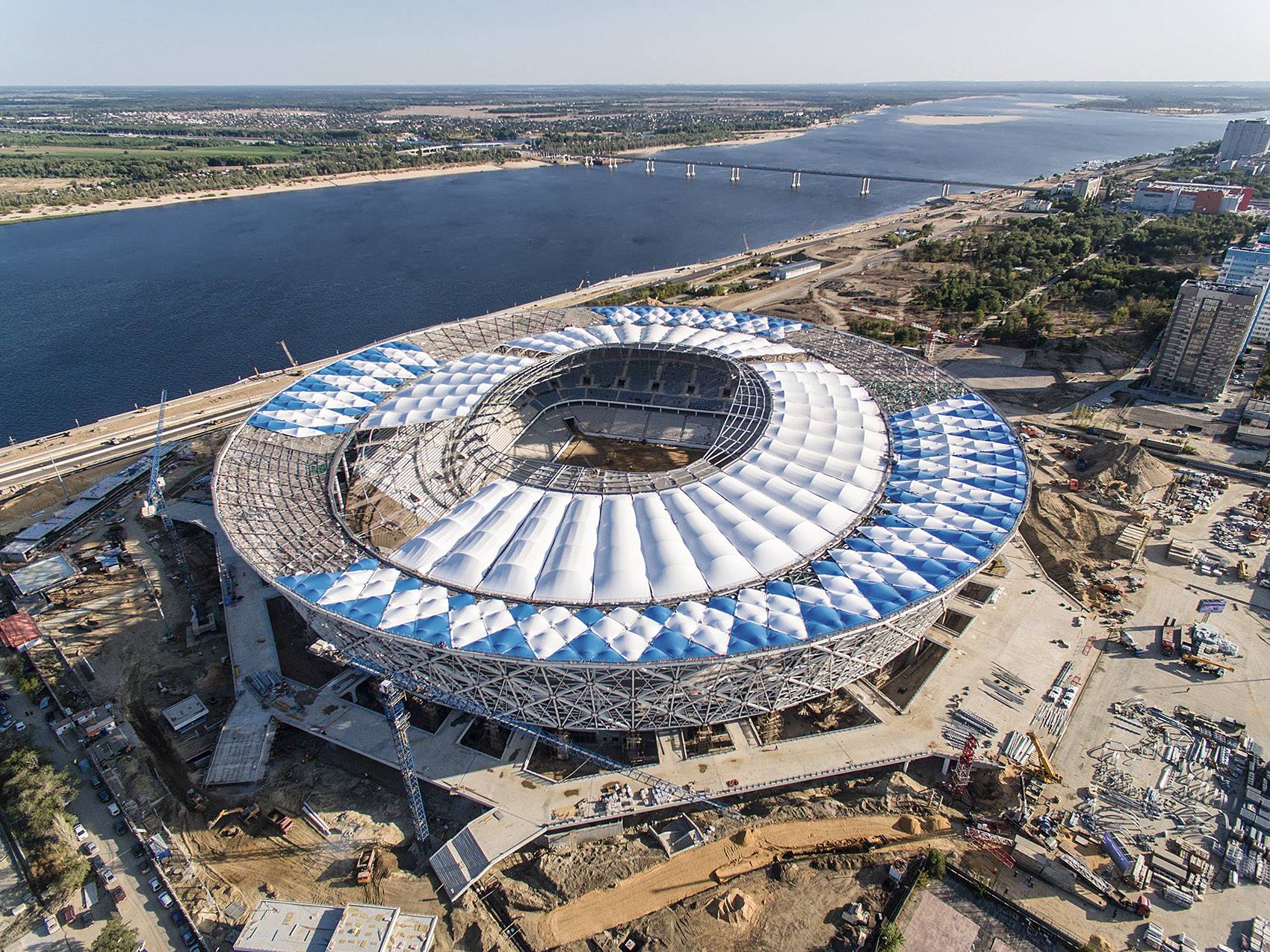

^{▲屋頂結構從平面上看分為內外兩層}

屋頂外沿采用了由箱形梁構成的剛性環狀結構，并由一系列鋼筋混凝土立柱支撐。靠內的張拉結構更加靈活，由兩個區域組成，二者在高度上的距離為13米。每個橢圓形的環狀結構均包含6個高強度的閉合鎖扣。承擔壓力的外沿結構和延展的內側結構通過44個放射狀的斜拉桁架進行連接。從運動場側面伸出的斜拉桁架被連接至內側更加靈活的橢圓形環狀結構，而從建筑外表面上伸出的斜拉桁架則連接至剛性的承重環狀結構。

^{▲橢圓形環狀結構}

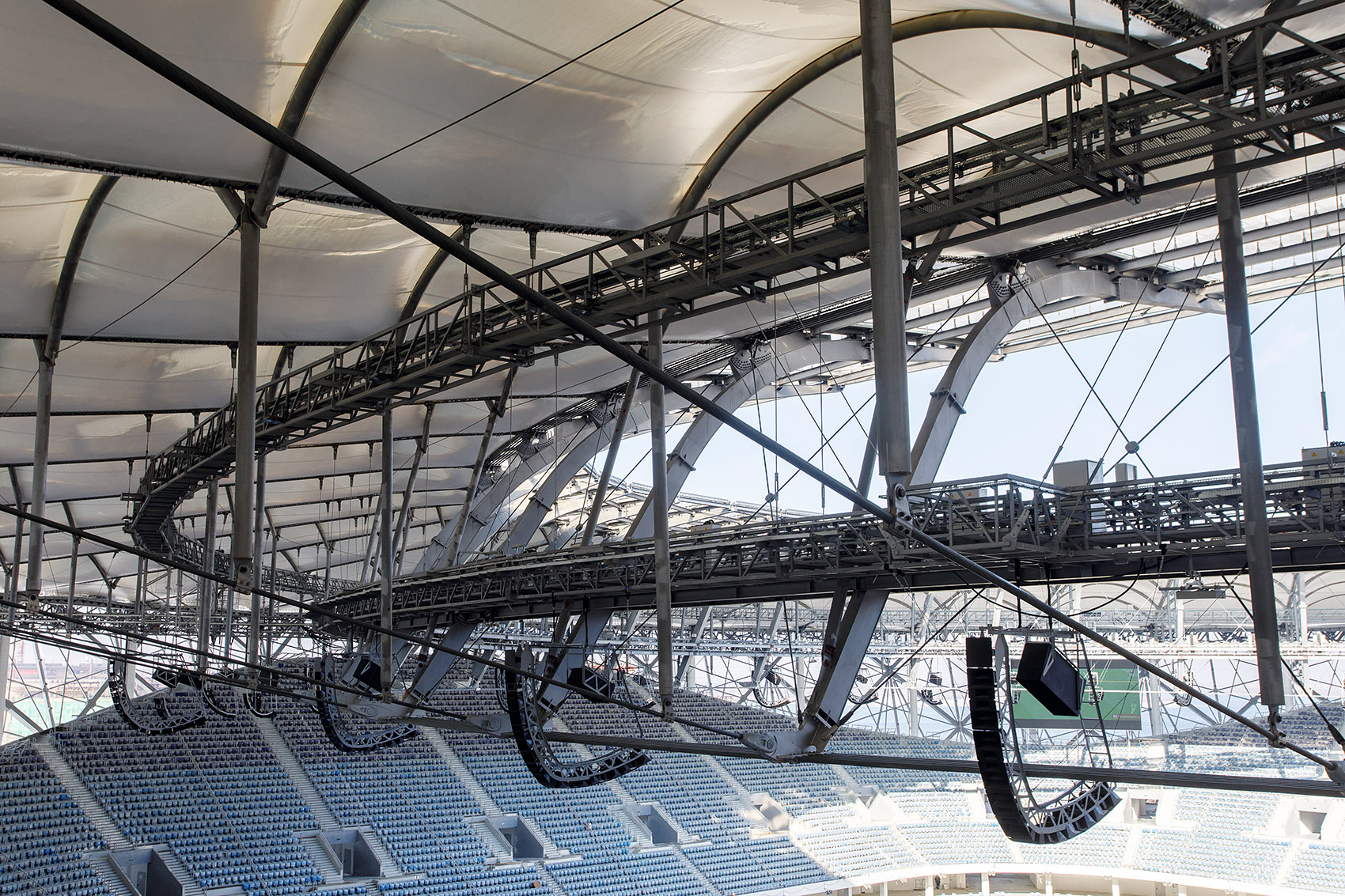

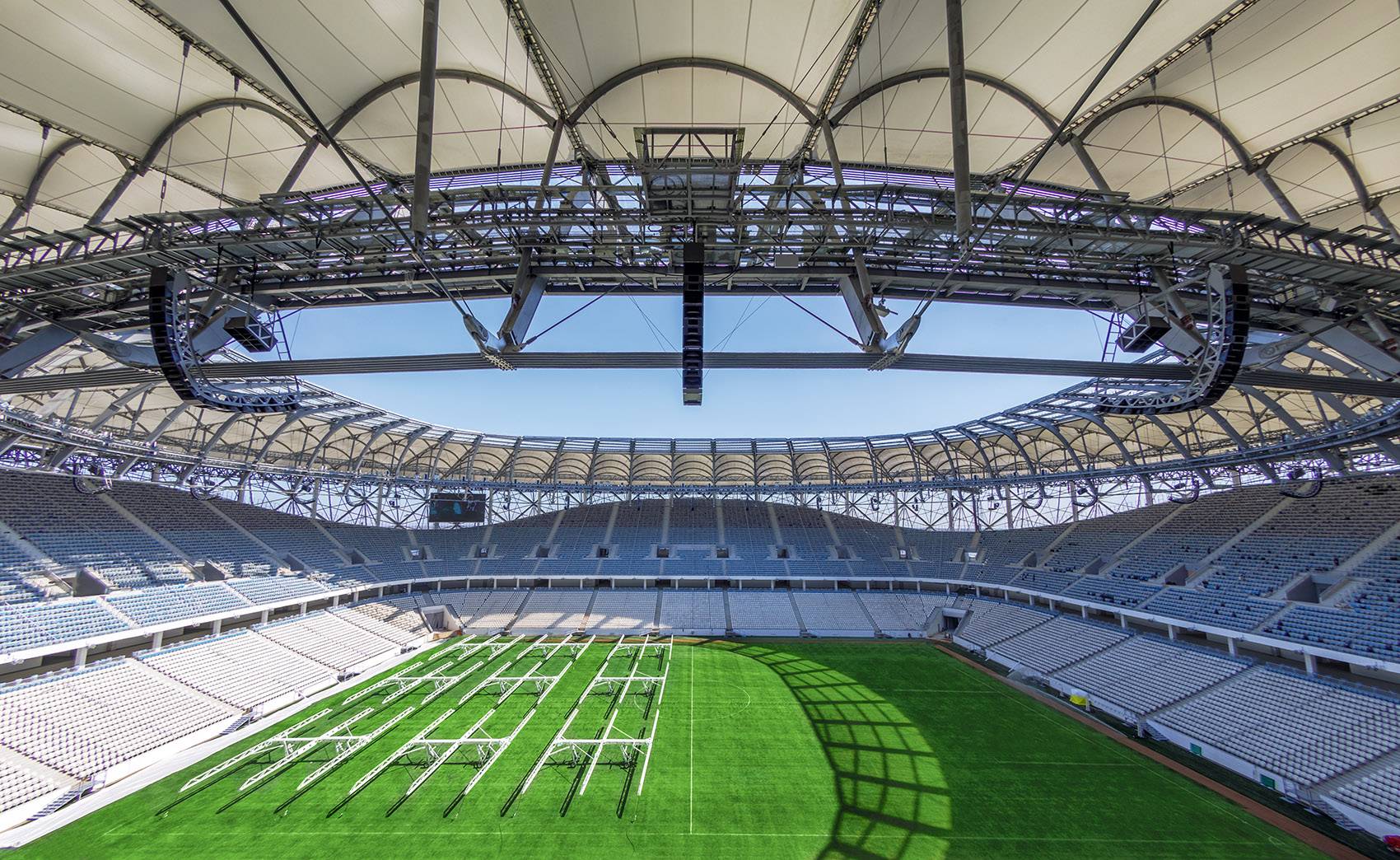

^{▲從運動場側面伸出的斜拉桁架被連接至內側環狀結構}

斜拉桁架的跨度從45.21米至46.99米（承重環狀結構與內側環狀結構之間的軸線距離）不等。剛性的金屬推力軸將兩個環狀結構連接起來。用于支撐斜拉桁架的環狀結構使用了高強度的閉合鎖扣，推力軸采用了圓形的熱軋管。立面結構的剛度和穩定性主要依賴于主承重鋼索的張力、桁架結構的強度、承重環狀結構以及安裝在鋼筋混凝土立柱之間的豎向支撐軸和支架系統。

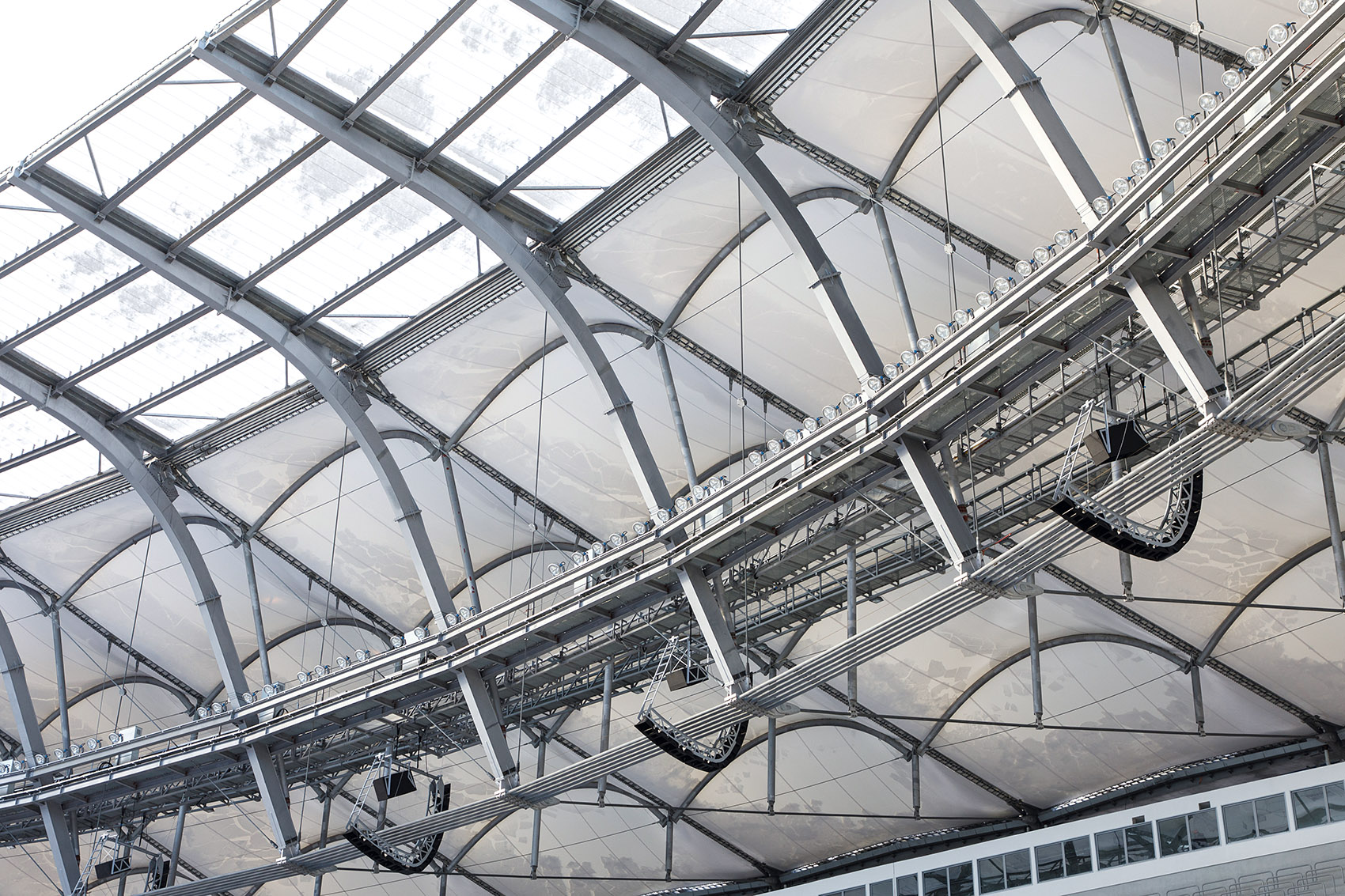

^{▲屋頂結構細部}

屋頂包覆以聚氯乙烯和聚四氟乙烯兩種膜材料。體育場立面外殼結合了夜間LED照明，使人聯想到慶祝勝利時的煙花。

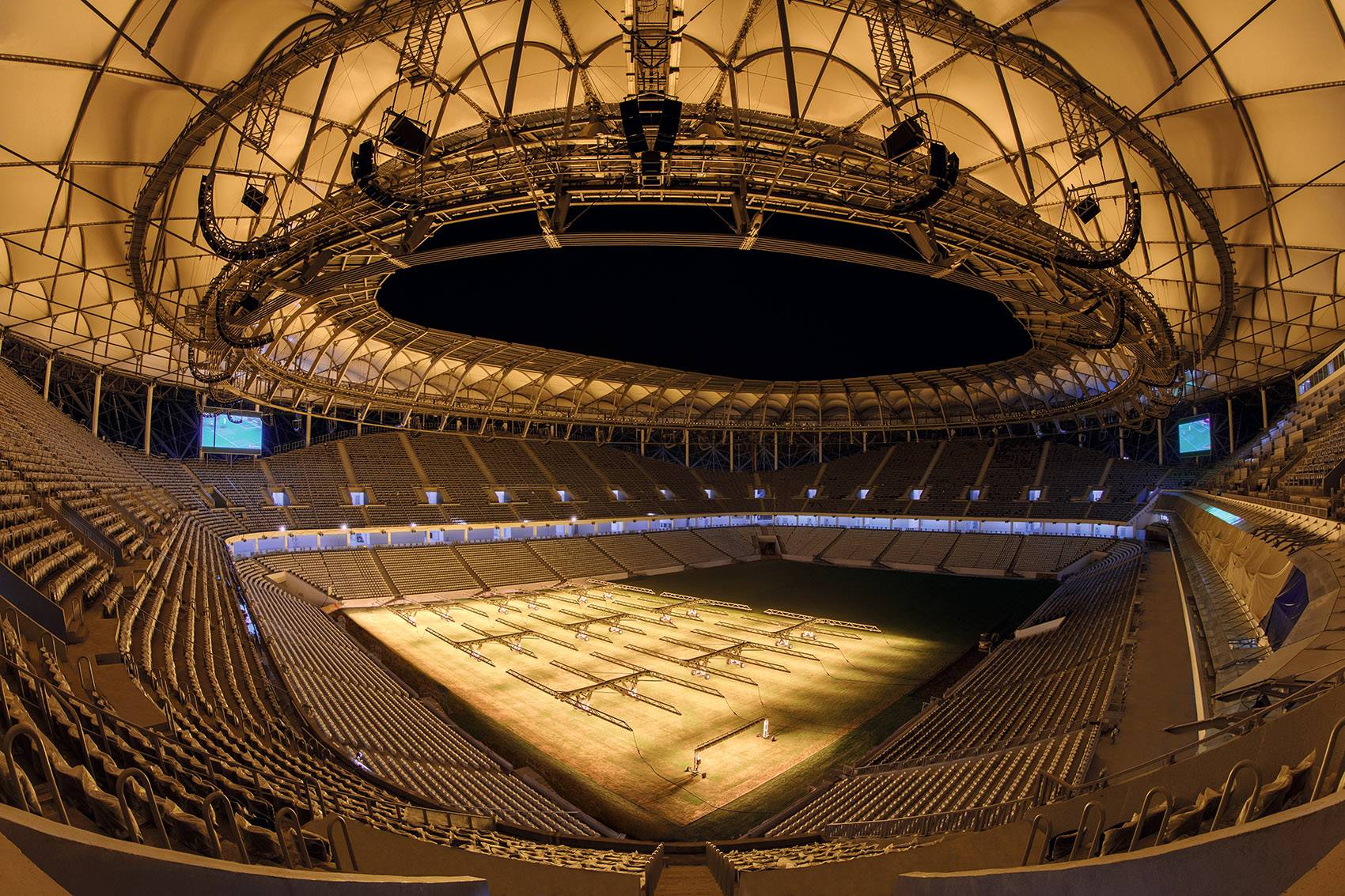

^{▲賽場內部夜景}

項目的主創建筑師Dmitry Bush是1980年代紙本建筑（Paper Architecture）運動的積極參與者之一。Dmitry Bush專注于體育和文娛建筑的設計，其作品包括莫斯科普希金美術館私人收藏館、柏林體育綜合體、圣彼得堡的冰宮、莫斯科的Lokomotiv和CSKA足球場、速滑中心和Megasport體育宮、索契冬奧會開閉幕式體育場、2018年世界杯的薩馬拉賽場、下諾夫哥羅德賽場、伏爾加格勒賽場、葉卡捷琳堡賽場、索契賽場和圣彼得堡賽場、烏茲別克斯坦的Humo體育場、 莫斯科奧林匹克綜合體的網球俱樂部和冰晶宮等等。

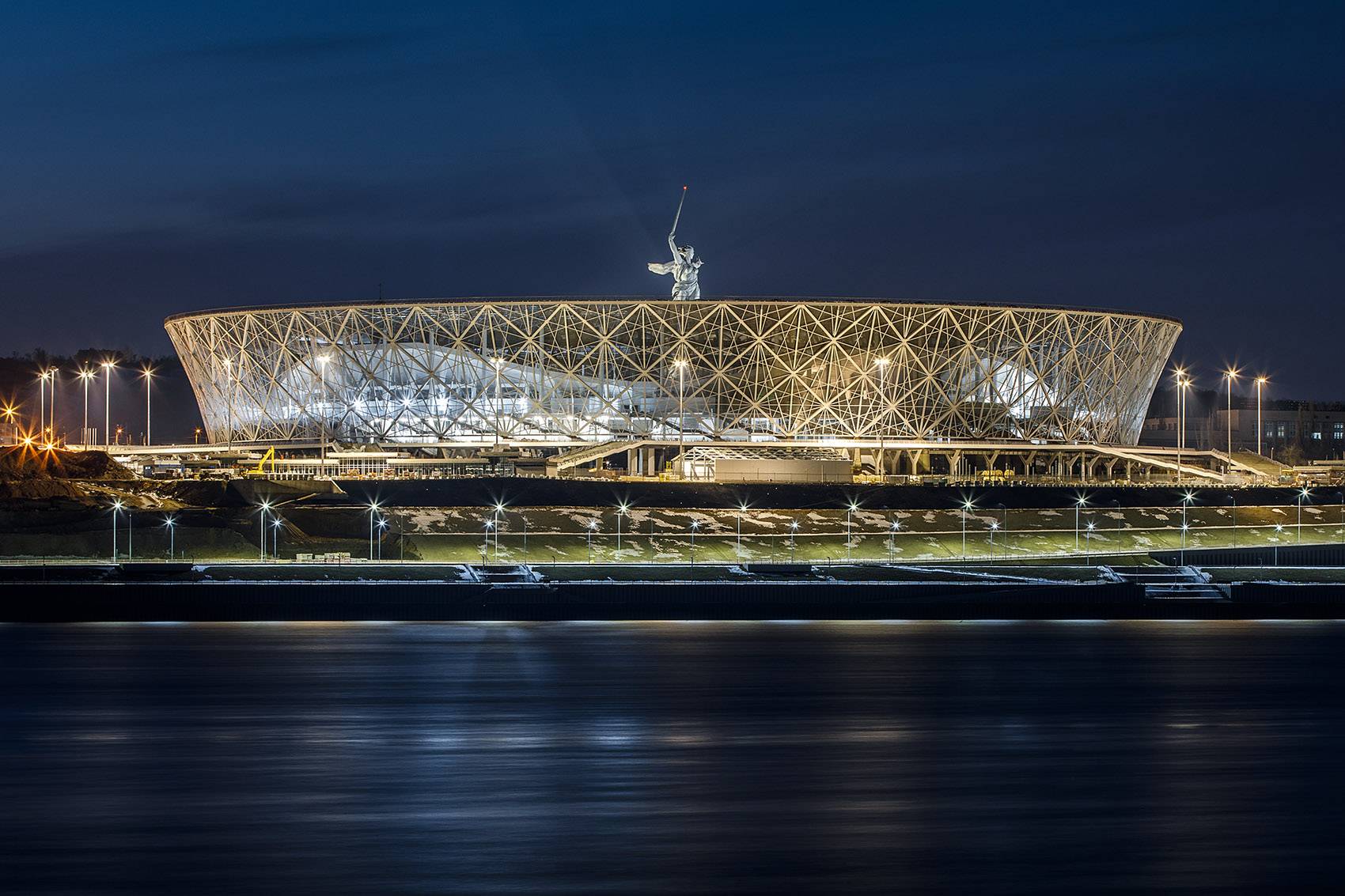

^{▲夜間外觀}

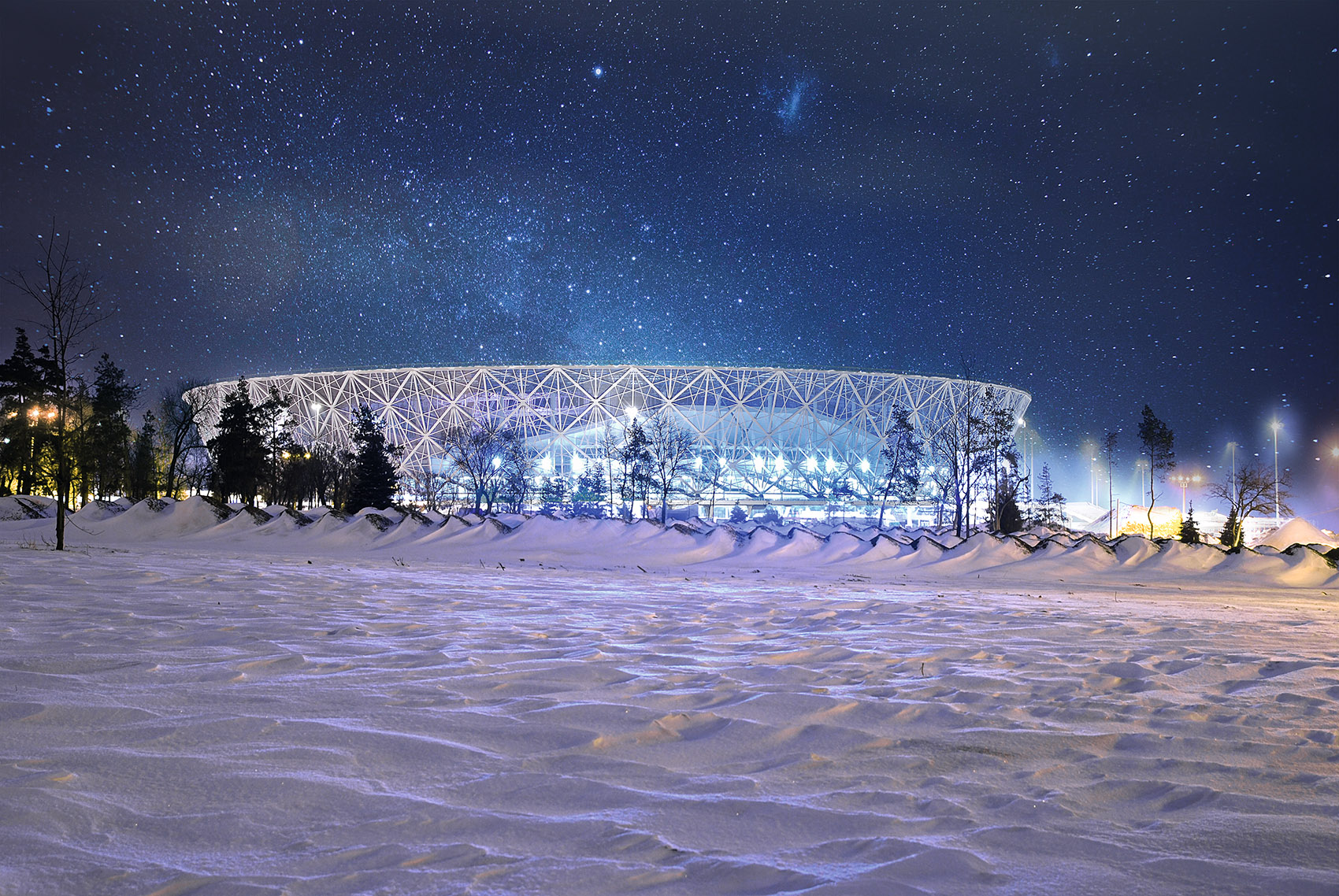

^{▲雪夜中的體育場}

從“Paper Architecture”時期的早期作品開始，“結構”便被視為建筑中的主要乃至唯一的“主角”，而這一理念也貫穿了Dmitry Bush本人的所有作品。作為俄羅斯2018年招標書中“體育賽場”部分的主要負責人之一，Dmitry Bush為2018年FIFA世界杯在俄羅斯的成功舉辦做出了巨大貢獻，并以開發者和創意貢獻者的雙重身份積極參與到項目的各個階段。

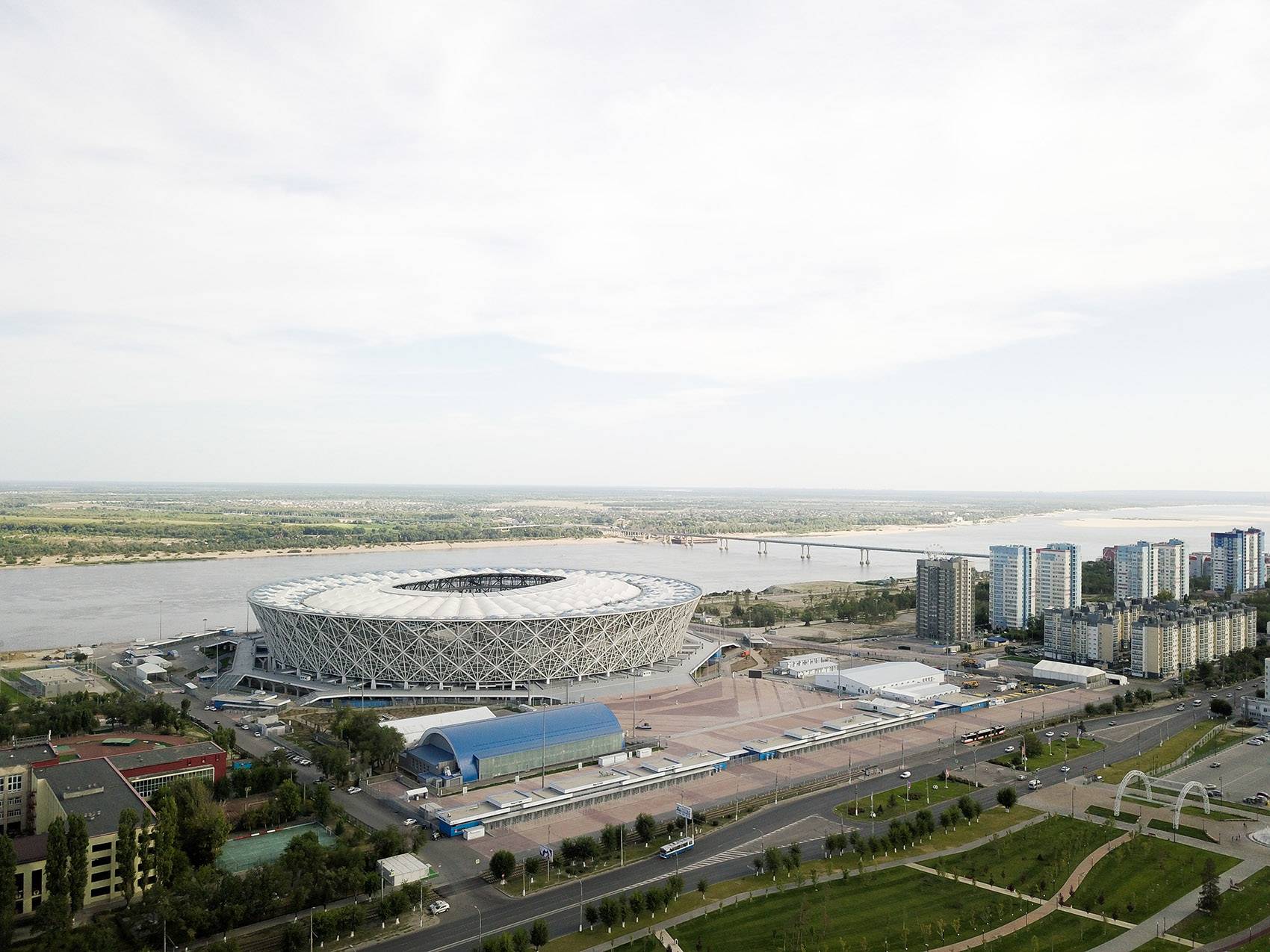

^{▲整體鳥瞰}

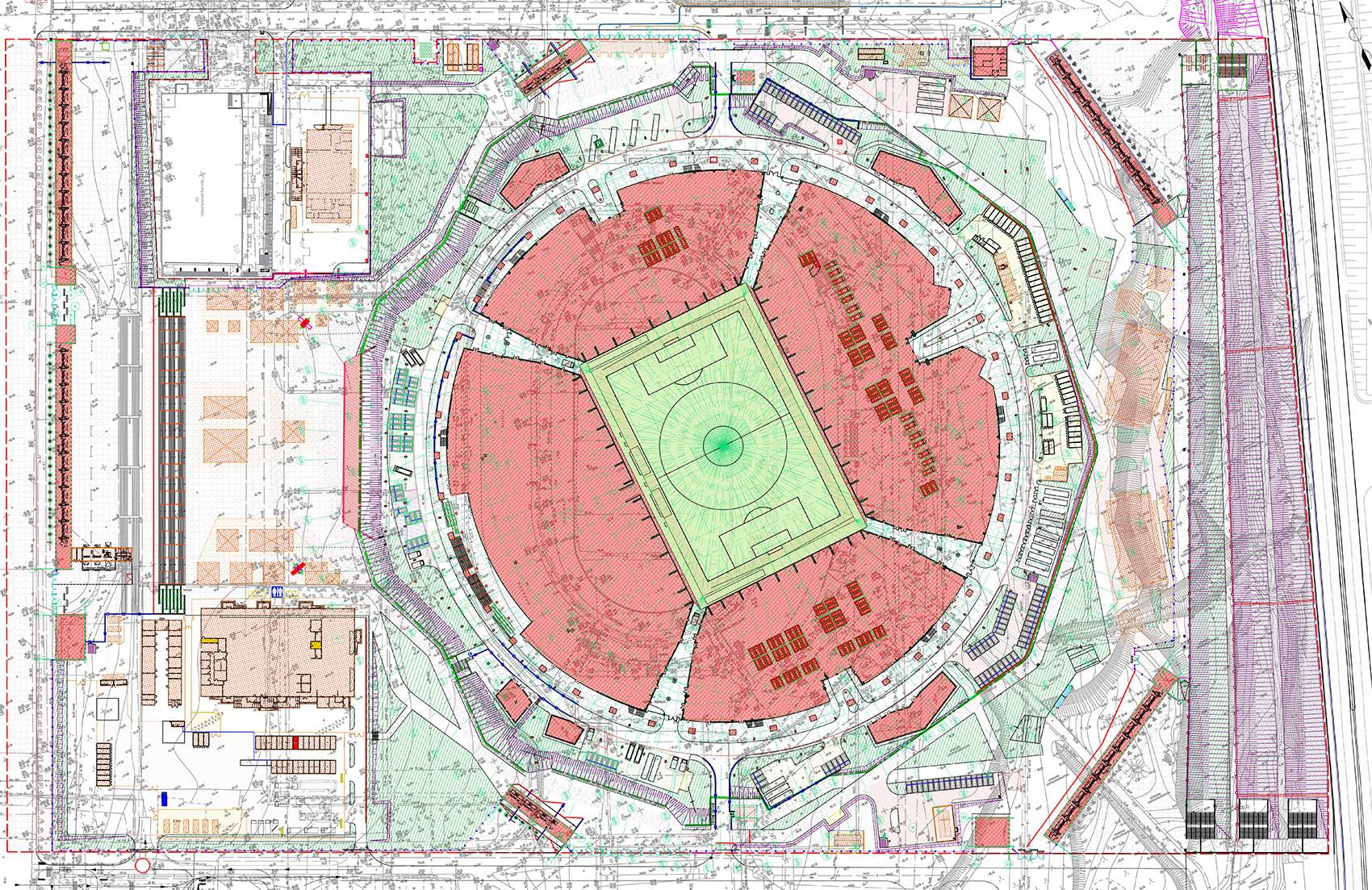

^{▲場地平面圖}

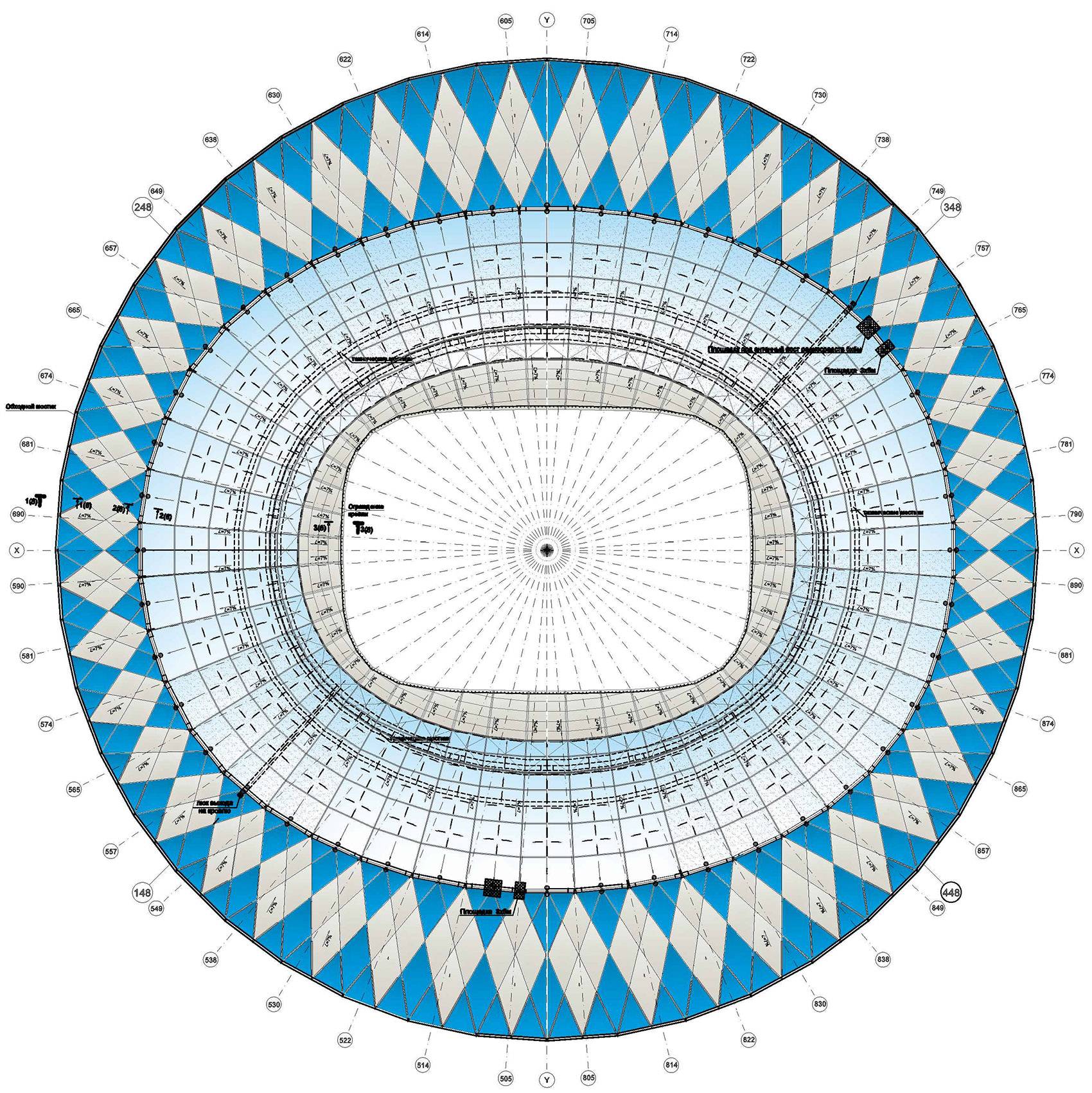

^{▲屋頂平面圖}

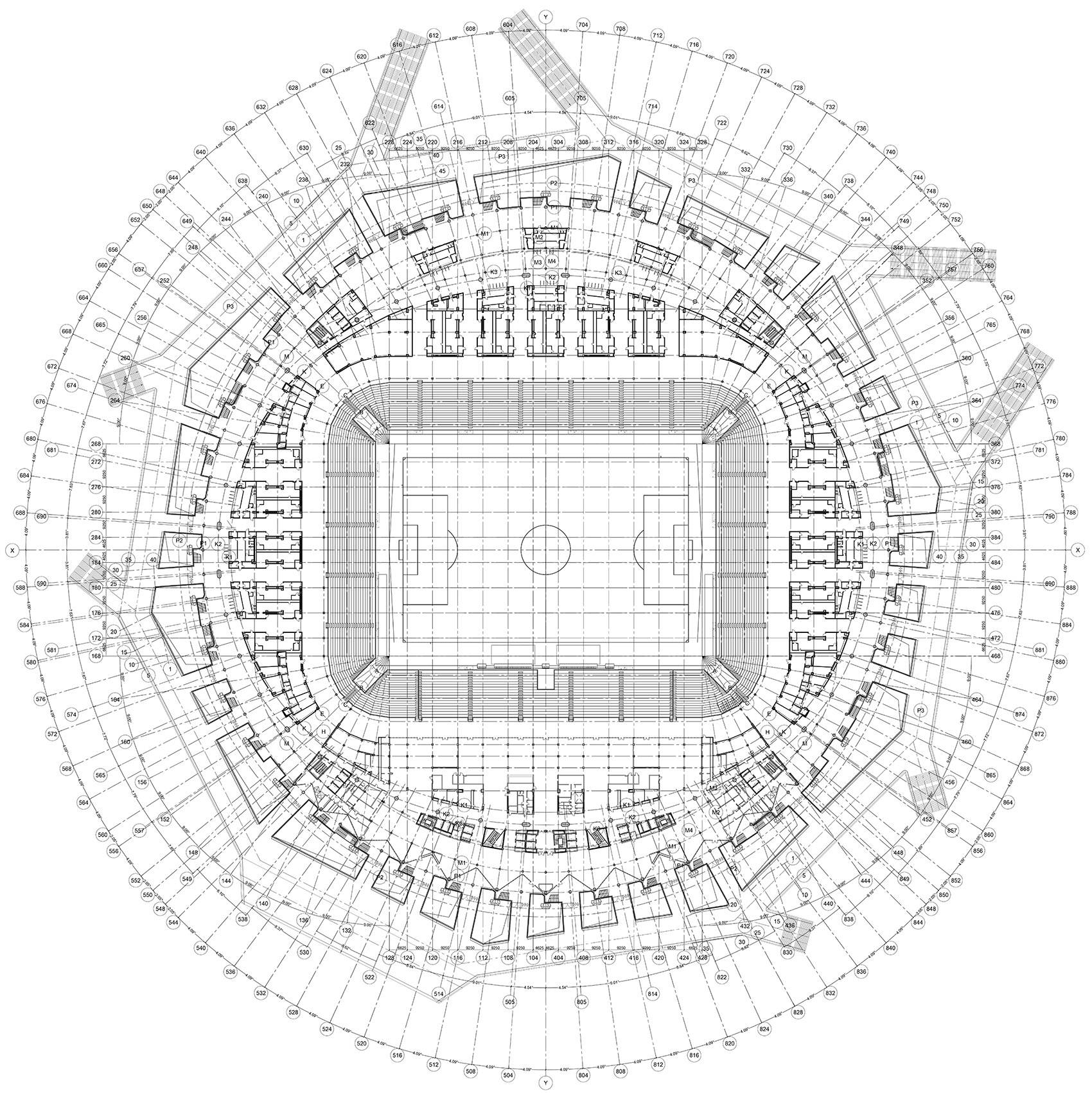

^{▲二層平面圖}

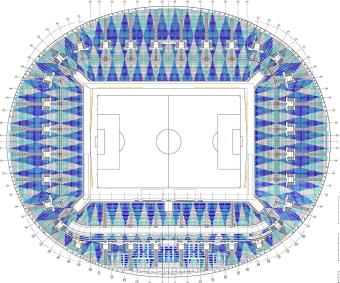

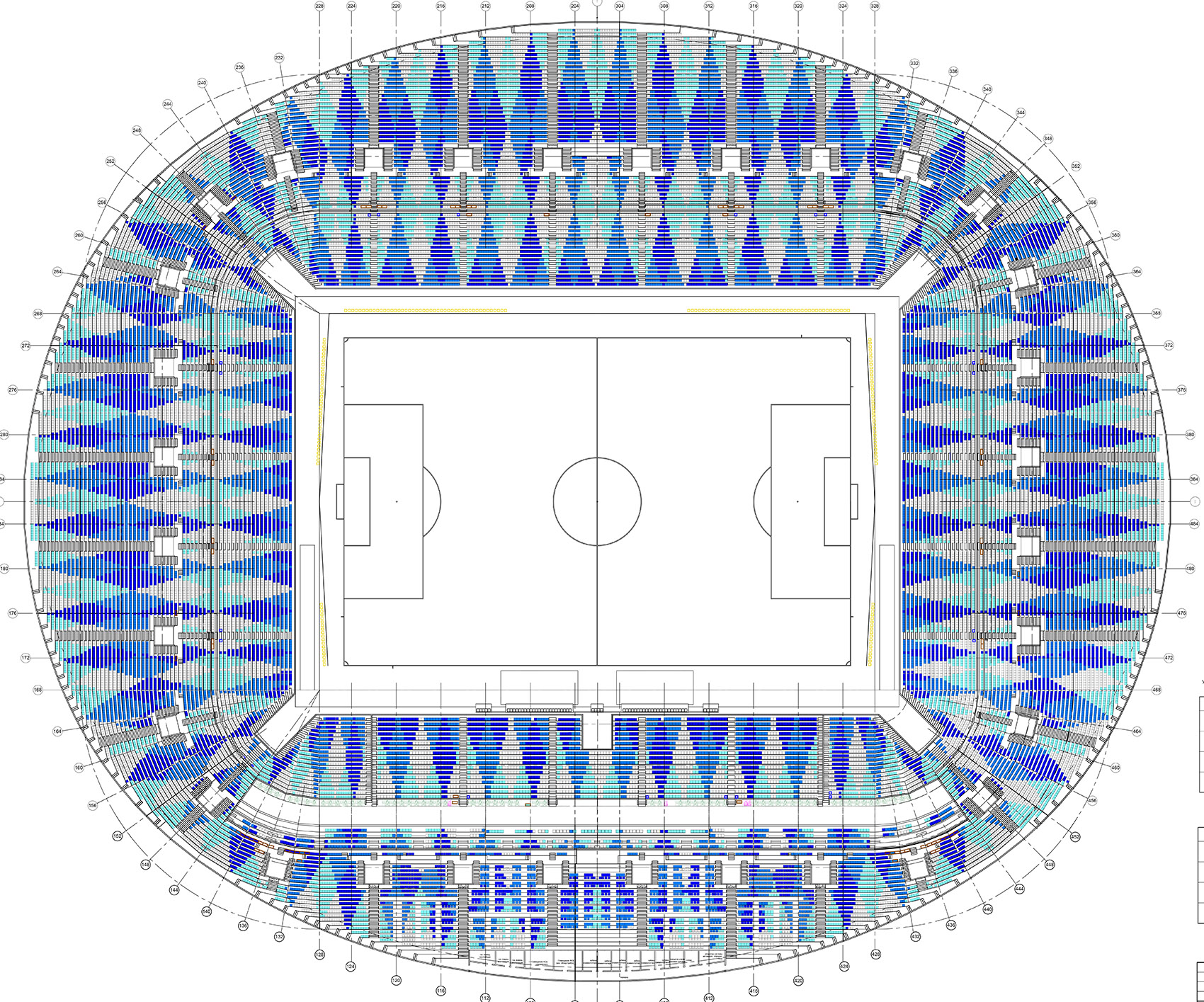

^{▲觀眾席分區示意}

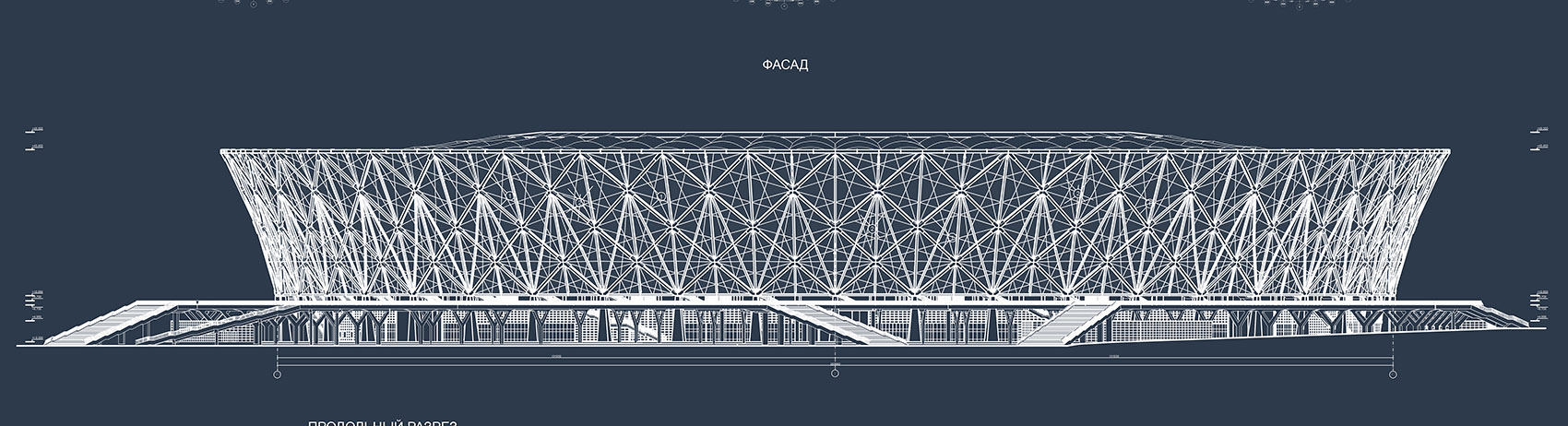

^▲立面圖

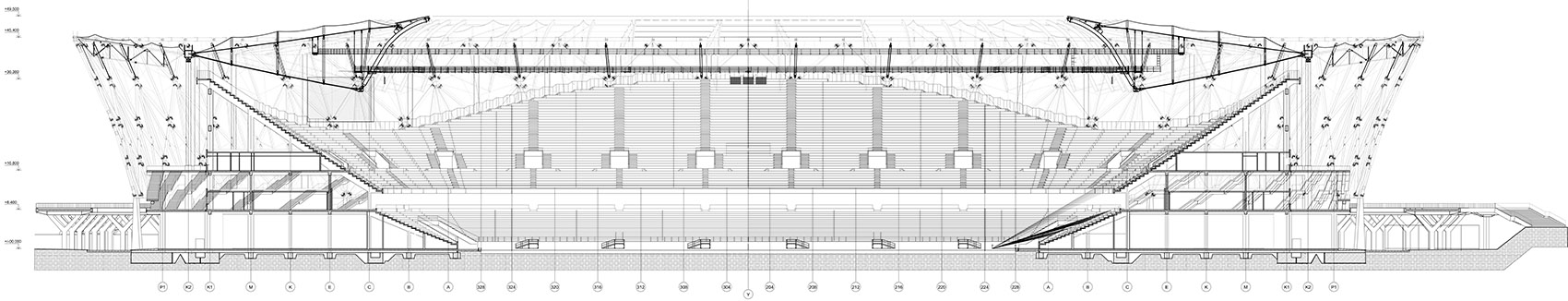

^▲剖面圖
