北京白塔寺雜院建筑預制模塊設計 | 度態建筑

度態建筑最近完成了為北京市白塔寺胡同區域設計的雜院預制模塊。四合院是中國傳統的合院式建筑，也是北京舊城最具有特點的民居形式。1950年代以來，四合院的居民為了改善居住條件，開始在院落中加建房屋，也就是所謂的“私搭亂建”。經過幾十年的自發生長，居民搭建的結構跟四合院生長在一起，共同形成了“大雜院”，造成了胡同街區的衰敗和舊城風貌的惡化。白塔寺雜院預制模塊，就是為了解決私搭亂建問題作出的設計嘗試。

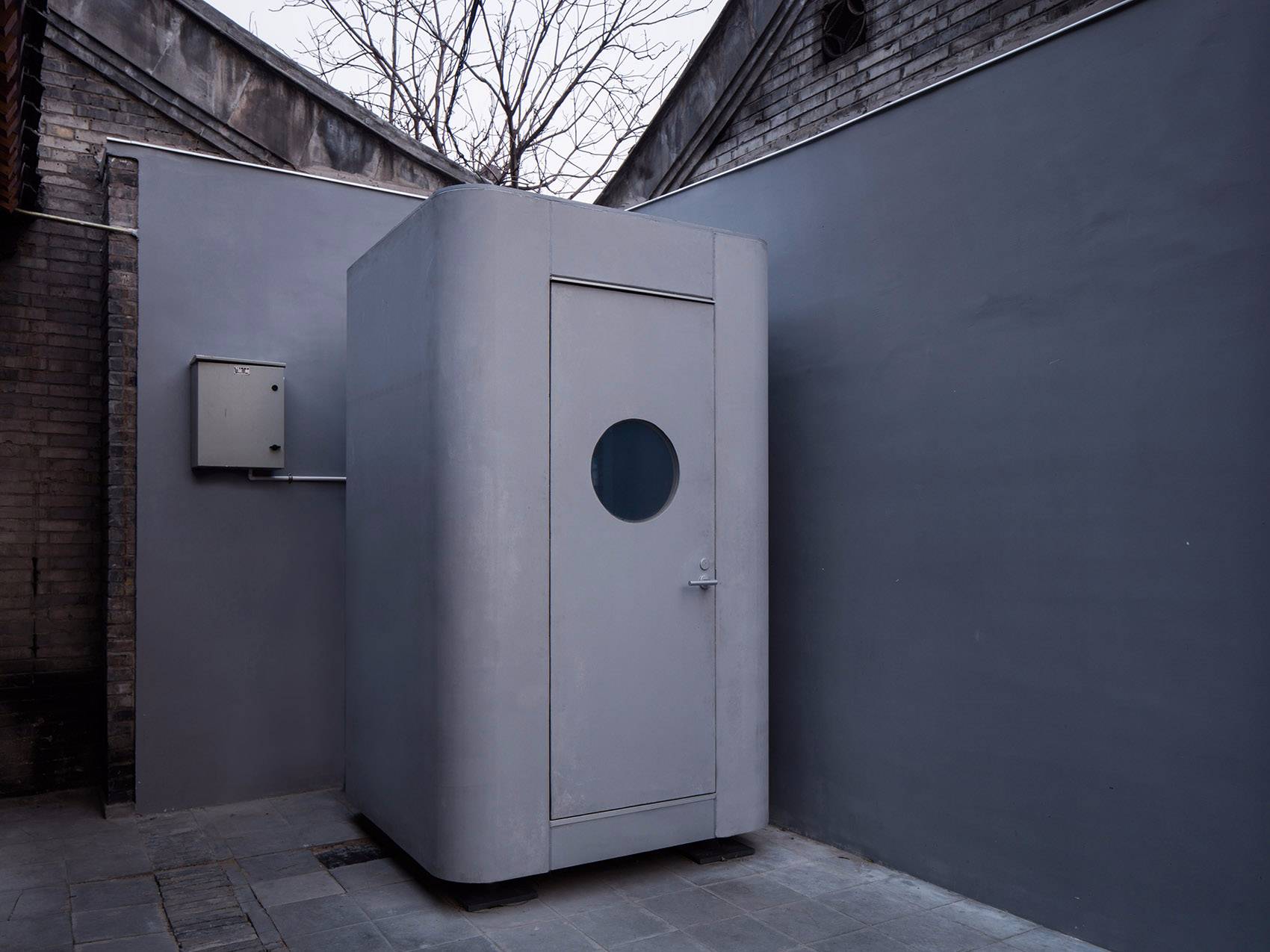

_{▼預裝配式衛生間外觀}

私搭亂建的房屋改善了居民的生活條件，但是違反了政府部門對于胡同四合院管理的法規。建筑師必須要協調這兩方面的沖突：滿足老百姓對于生活質量提升的要求，還要遵守監管部門對于舊城更新的規章制度。最終的設計結果是一系列預制的裝配式功能模塊，放置在原先違章建筑拆除之后的院子里，用來實現衛生間、儲藏等多種使用功能。

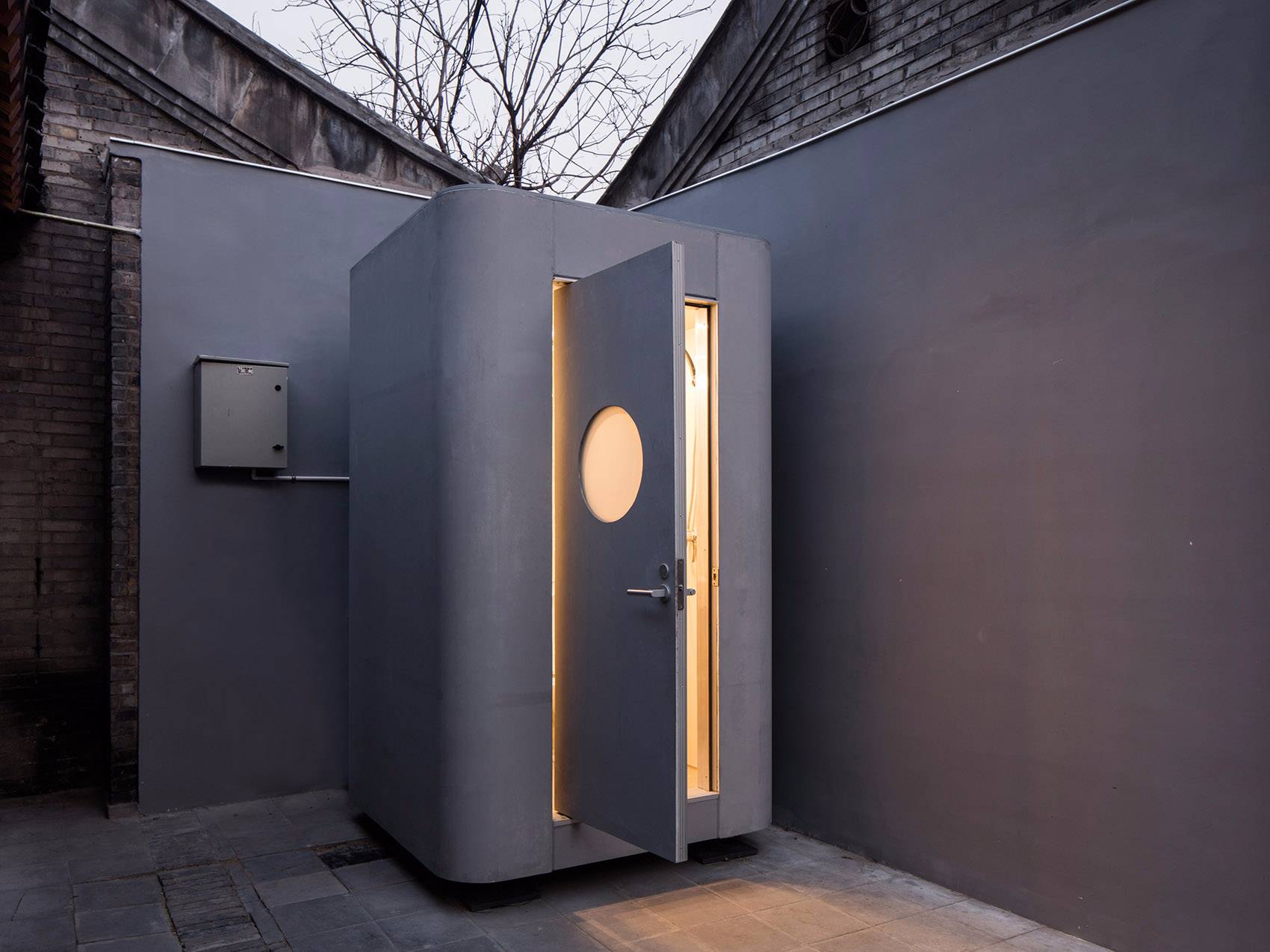

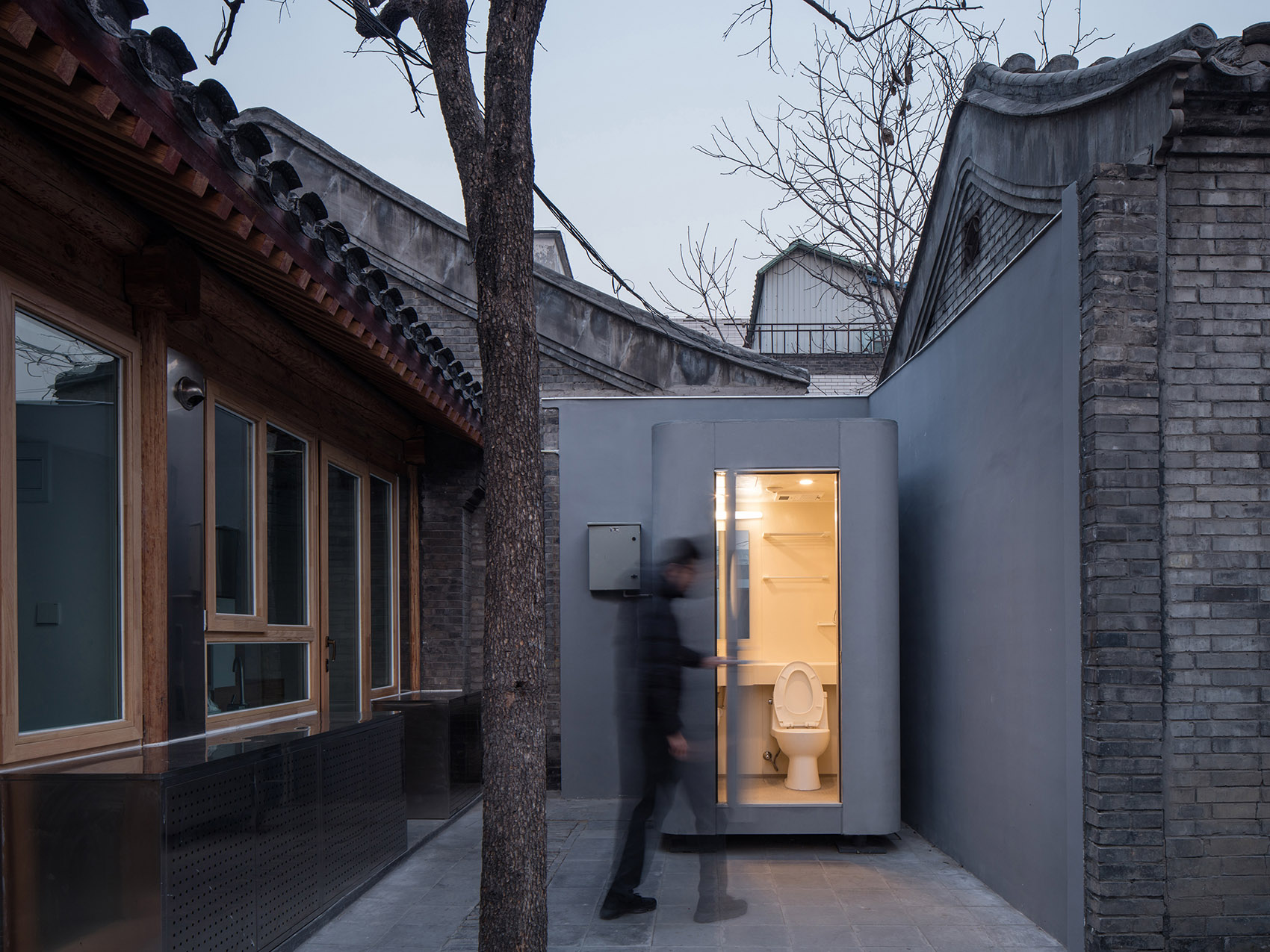

_{▼從院子看衛生間}

集成的衛生間和淋浴間是一個智能硬件模塊，內有各種傳感器，這些傳感器連接控制了衛生間內外的設施。溫控傳感器可以感知室內溫度，然后自動開啟暖氣加熱設備。也可以通過手機端隨時聯網監控溫度，并調整暖氣的工作時長，控制室溫。紅外傳感器能夠感知室內是否有人使用，并控制門上的圓形液晶玻璃窗的透明度。當衛生間無人使用時，圓形液晶玻璃窗斷電，顯示為透明；當有人使用時，玻璃窗通電且半透明，阻隔視線，保證隱私。

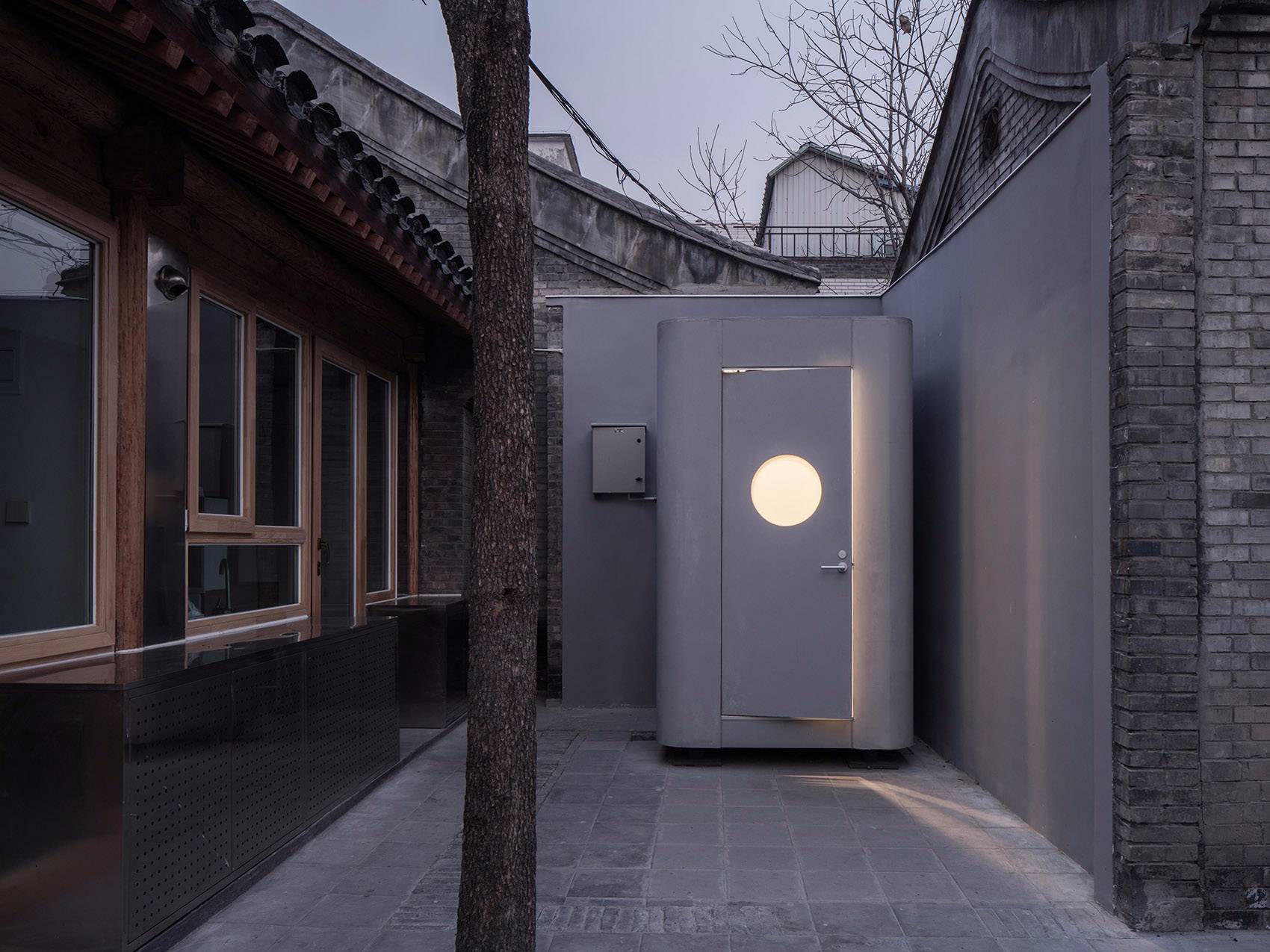

_{▼當衛生間無人使用時，圓形液晶玻璃窗斷電，顯示為透明}

_{▼當有人使用時，玻璃窗通電且半透明，阻隔視線，保證隱私}

智能衛生間模塊的設計突出整體感，外形向工業產品學習，采用了Unibody的設計語言。外墻采用工廠一次澆筑成型的超高強度混凝土板（UHPC板），并預先裝配好保溫材料和結構龍骨。內側的衛生間采用獨立的整體式衛生間產品。智能衛生間模塊的長寬尺寸均為1.5米。在胡同狹窄的空間里，緊湊的外形尺寸讓模塊部件易于運輸，裝配流程也大大降低了施工時間和工作強度。

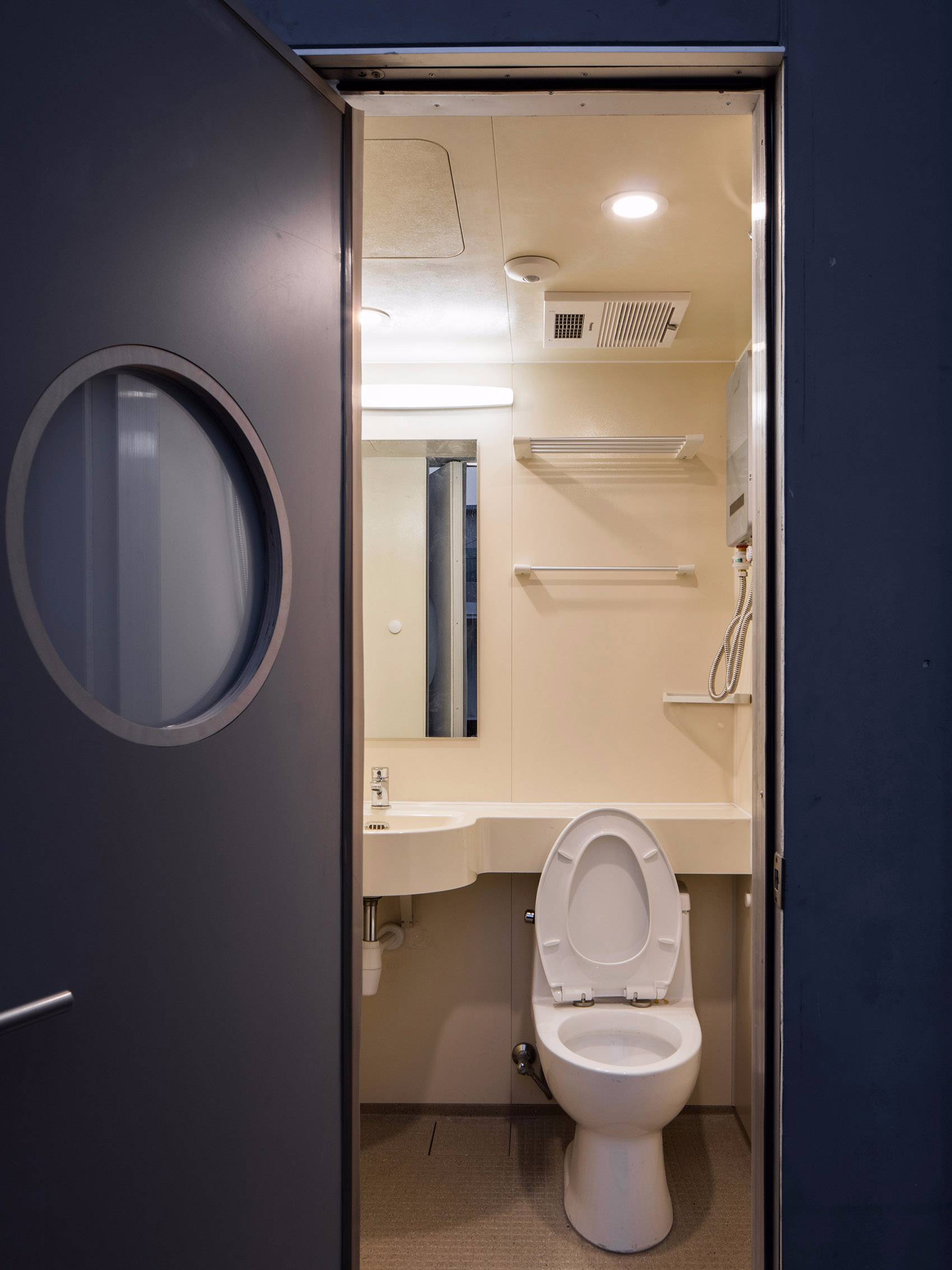

_{▼衛生間室內細部}

現場在兩個雜院內部布置了儲藏模塊。儲藏模塊同樣采取裝配式設計，把原先的違章房屋變成了現場可移動的大型組裝家具。裝配式結構以WikiHouse體系為原型，并根據胡同的條件和功能需求做了簡化和修改，實現了工廠生產組件，平板包裝運輸和現場非專業人士裝配。WikiHouse的建造體系可以適應各種場地，這樣的儲藏模塊就可以適應不同雜院的空間條件，根據場地和功能需求靈活的變化。

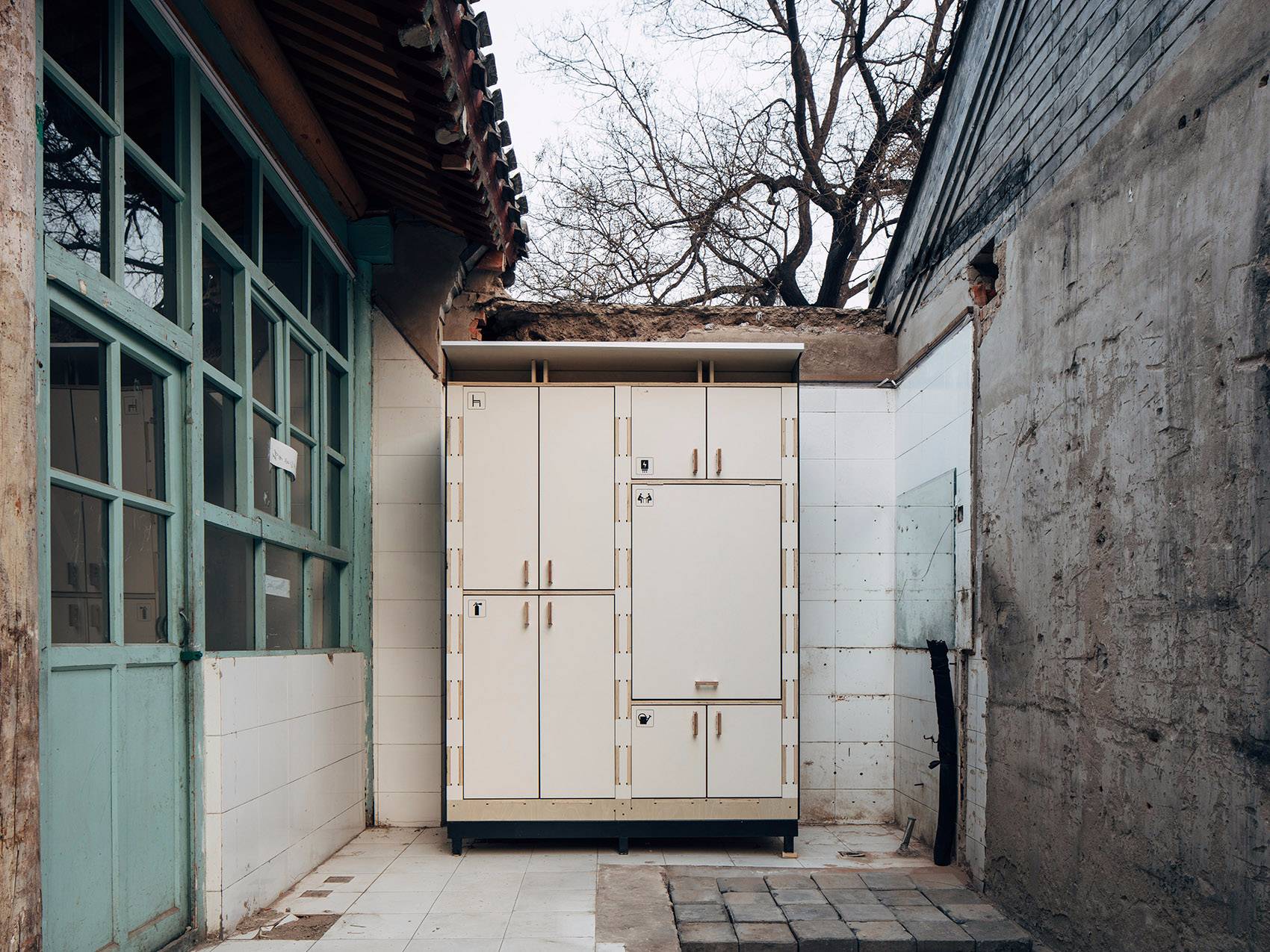

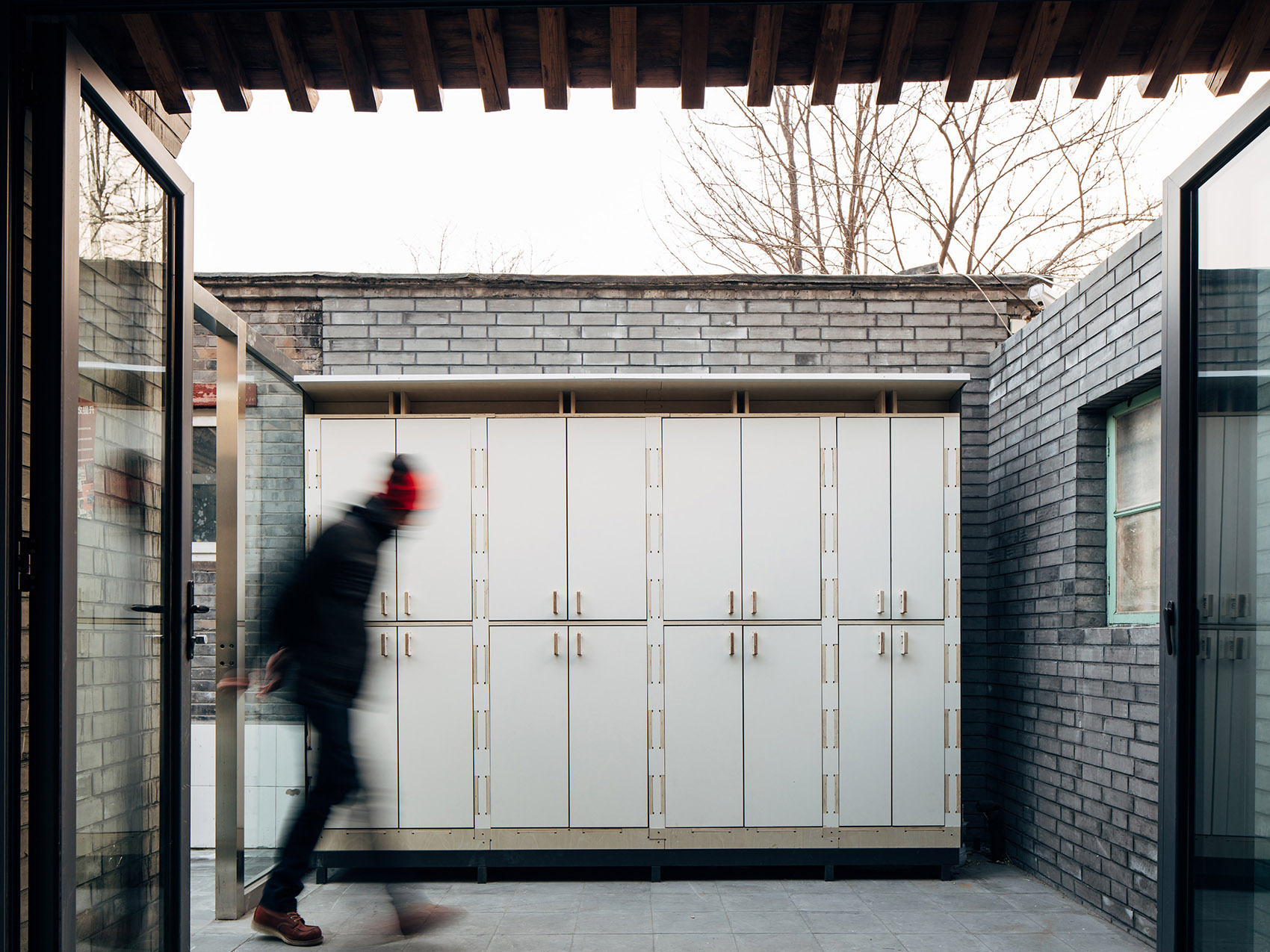

_{▼預裝配式儲藏空間#1}

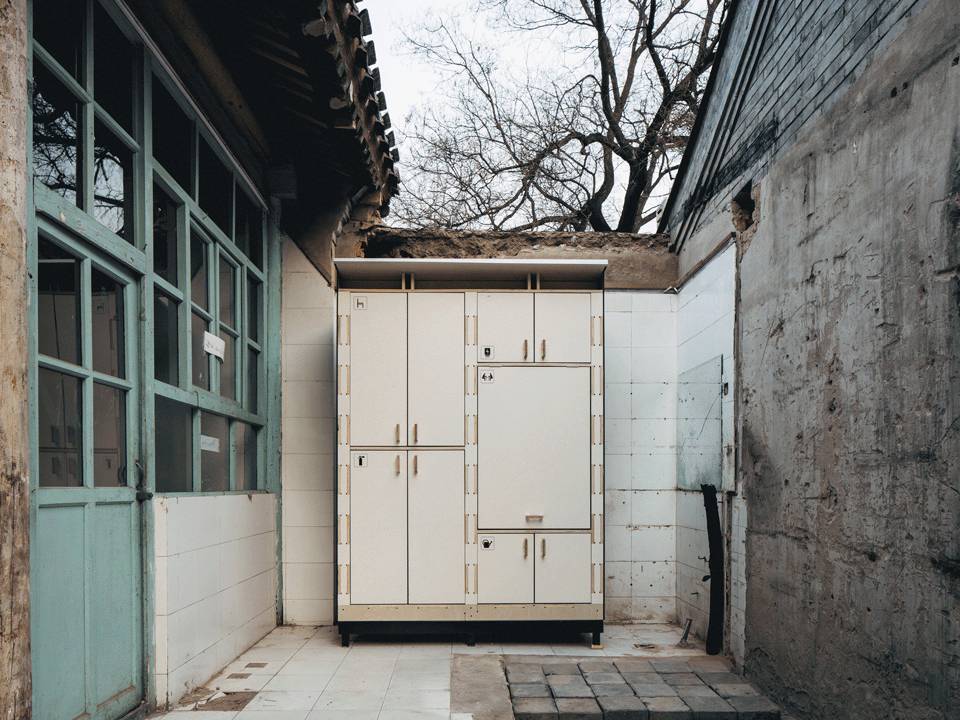

_{▼平時關閉柜門節省空間}

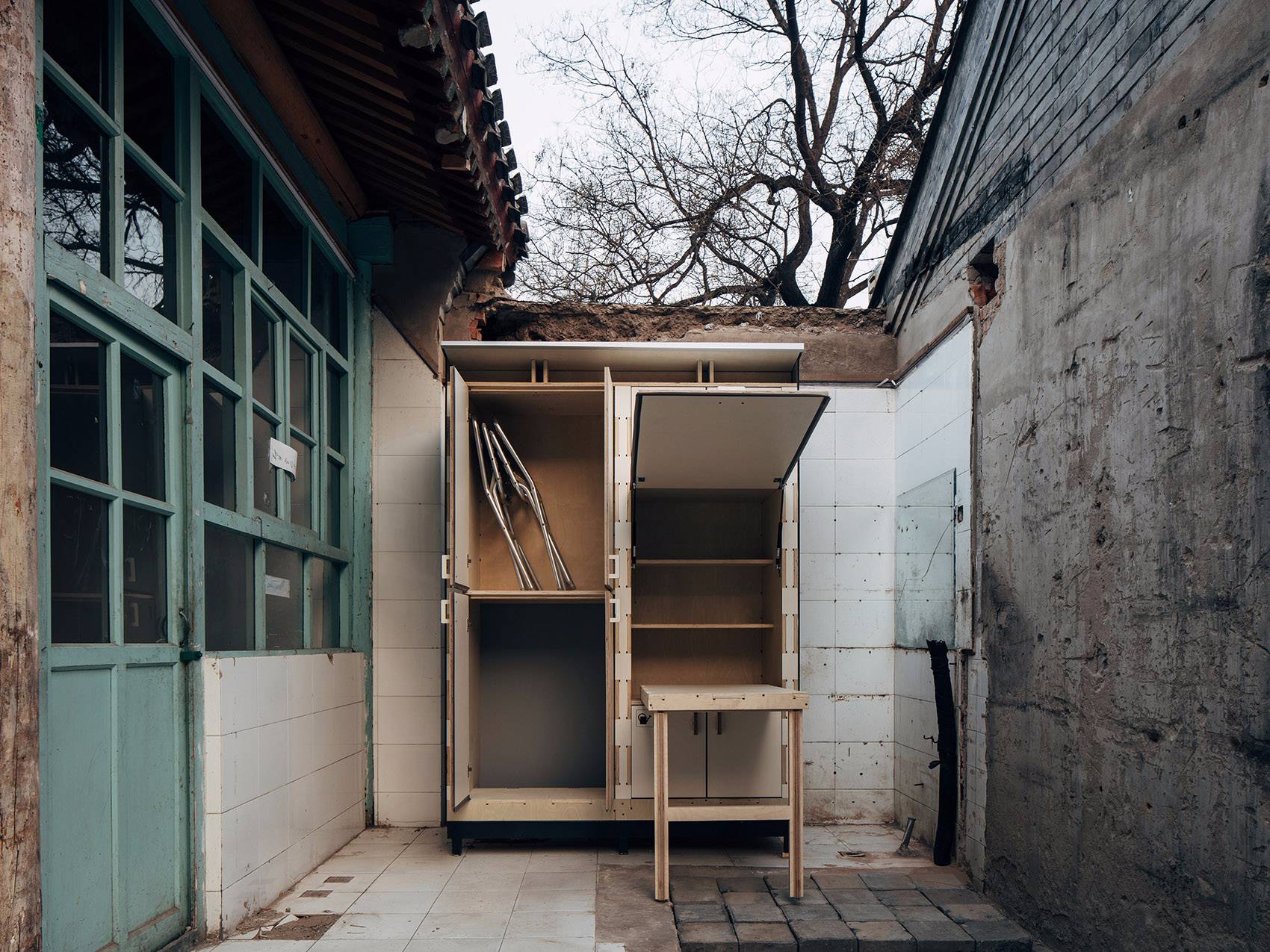

_{▼使用時打開柜門變化形態}

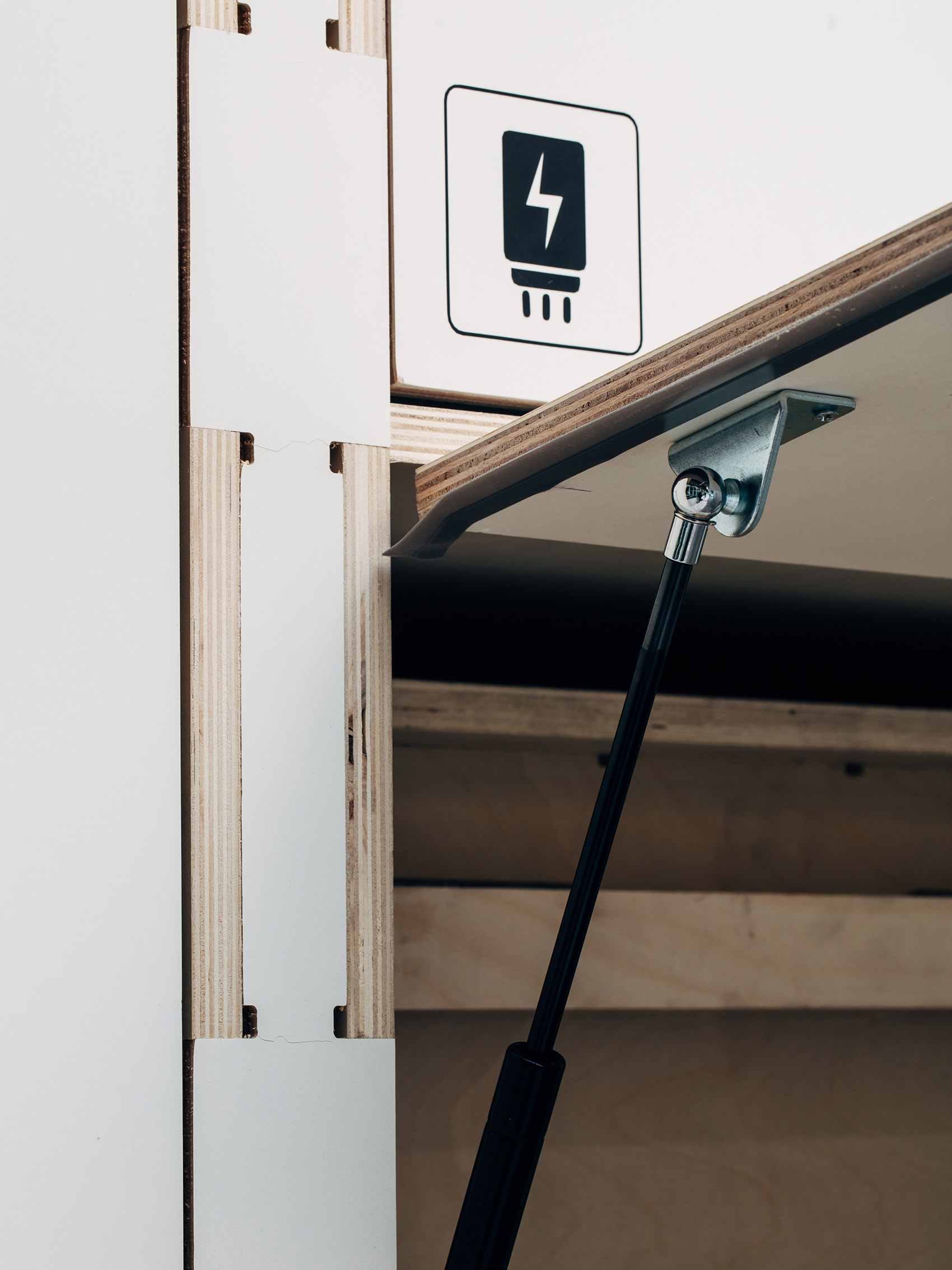

_▼細部

以上各種預制模塊有不同的設計，滿足不同的功能，但是都具備同一個特點：裝配式結構。這些裝配式的模塊可以在胡同里快速搭建，無需專業工人和大型設備介入，可以通過互聯網控制設備和監控使用。更重要的是，裝配式的模塊擺脫了傳統房屋的結構和造型，具有產品性、非永久和可移動的特點，在滿足居民生活需要的同時，也符合政府部門對于胡同四合院改造的政策要求，為多方介入的城市更新嘗試提出了新的可能和方向。

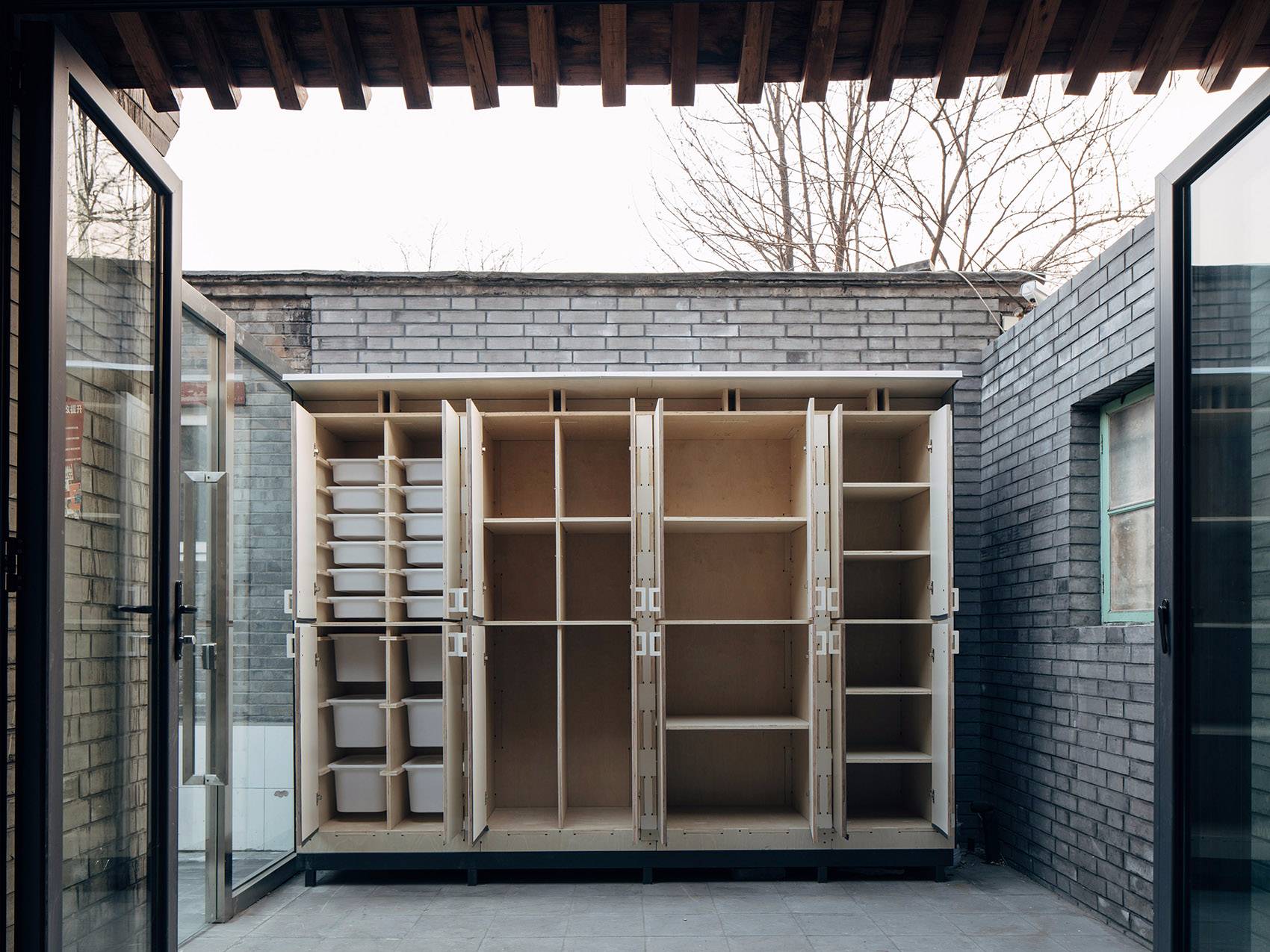

_{▼預裝配式儲藏空間#2}

_{▼柜門打開狀態}

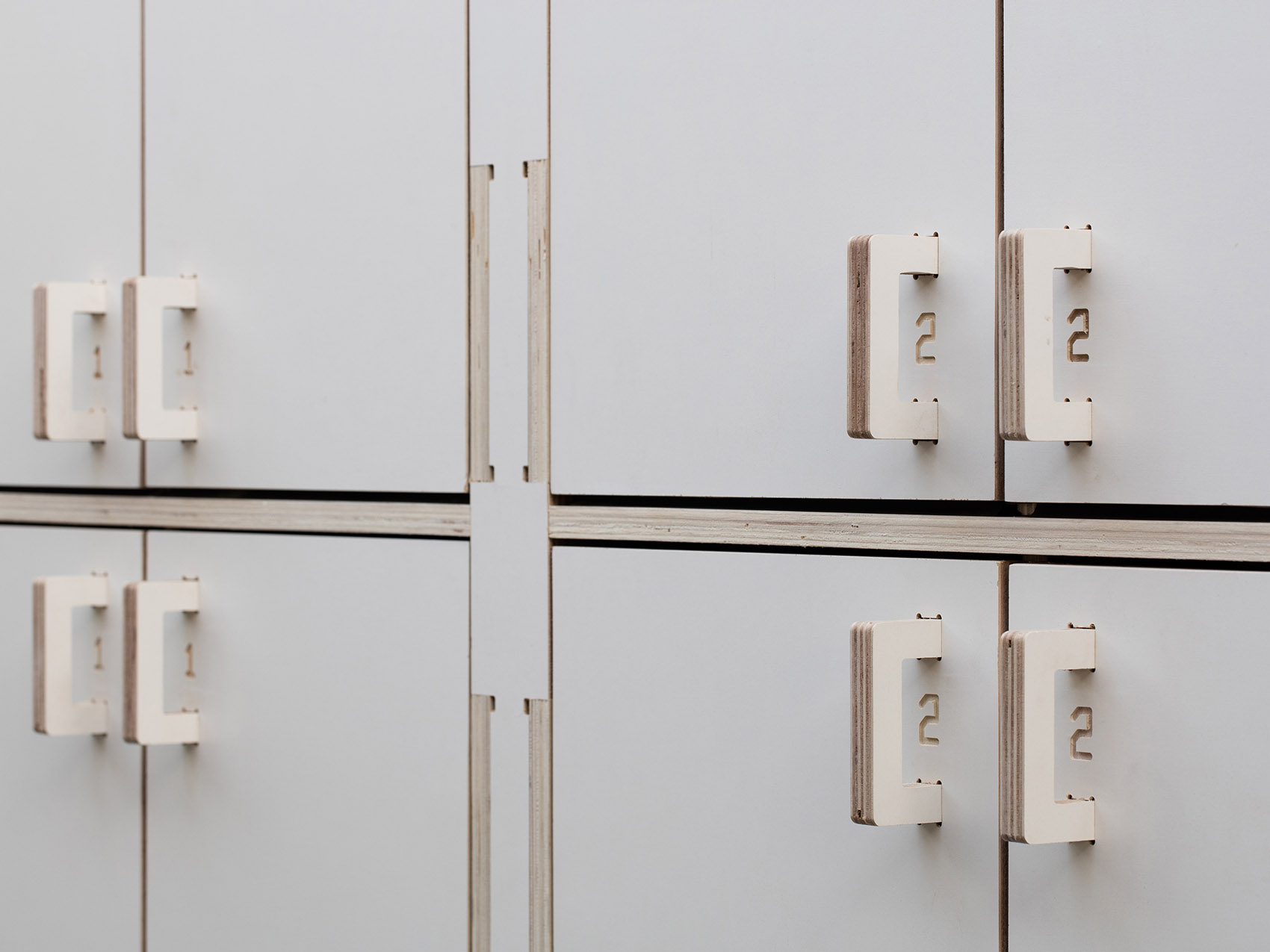

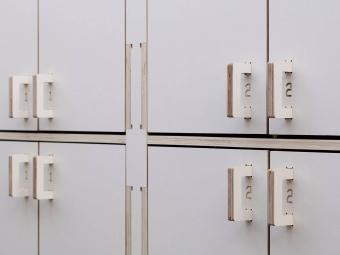

_{▼柜門細部}
