50張施工圖解析綠城設計細節

 　　導讀：綠城以精細化的“精裝修專家”聞名業界，其開發的精裝修產品，往往都會成為城市所在區域的標桿之作。綠城是如何打磨自己的裝修施工細節的？此文帶你一窺究竟。

　　一、面磚做法
　　外墻仿清水墻面磚節點施工工藝說明：

　　1.外墻面用1：3水泥砂漿粉刷，兩次成活,粉刷層厚度≥15mm，以提高墻身自防水能力。

　　2.外墻面磚根據設計要求按照規格、品種、顏色及比例等進行搭配，用水泥砂漿或?qū)Ｓ谜迟N劑粘貼，磚縫一般為8～10mm(宜為9mm)。

　　3.貼外墻面磚前應提早一天將墻體粉刷及面磚澆水濕潤，勾縫的深度宜凹進2～3mm。禁止在雨天或墻面過濕時進行勾縫，以免今后泛堿流白漿現象。勾縫完畢后外墻面應立即用塑料薄膜覆蓋進行保護，預防污染和雨淋。

　　4.外墻面磚排版見節點圖。

　　5.勾縫宜采用半干粉或擠漿工藝施工。

　　6.若設計對磚縫顏色有特殊要求時，勾縫材料可另行調整方案。

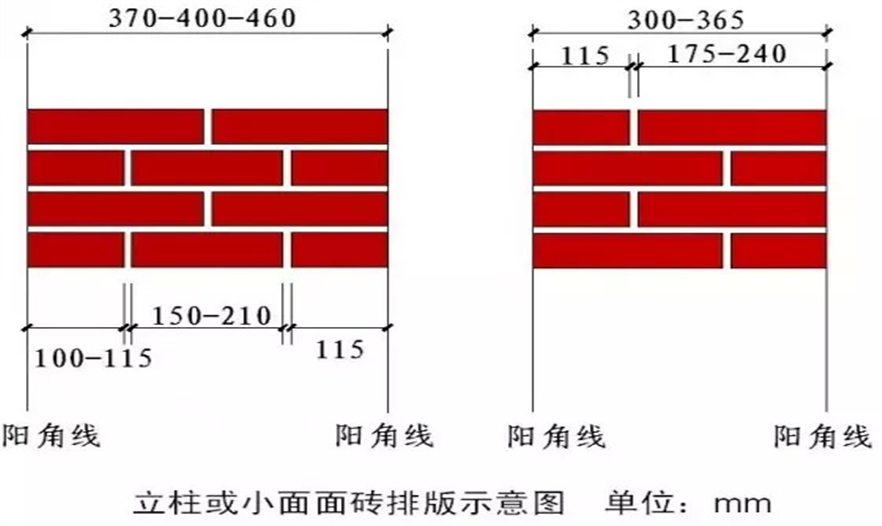

說明：

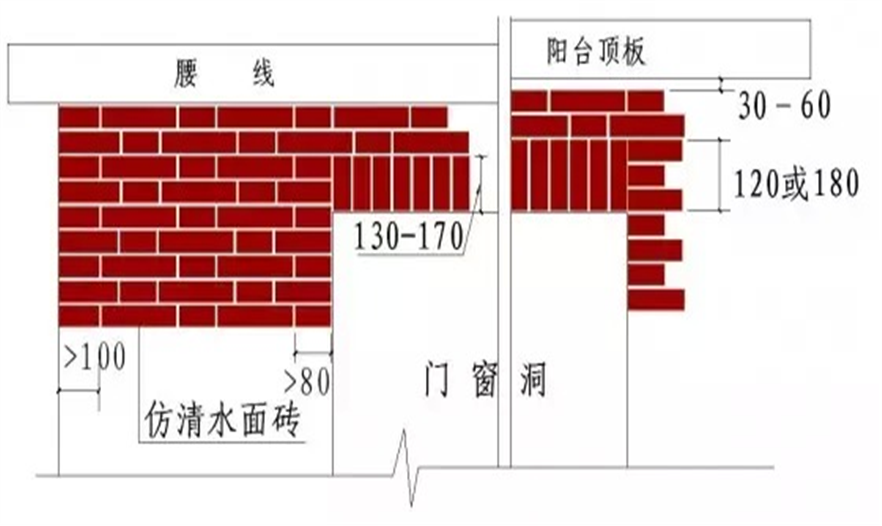

　　1.在排版時，陽角磚必須大于100mm，窗間墻陽角面磚大于80mm；

　　2.外墻線腳下窗頂上豎磚長度控制在130-170mm之間調整；

　　3.外墻陽臺頂下的門窗頂豎磚長度控制在120或180mm，陽臺板下部預留30~60mm。


說明：

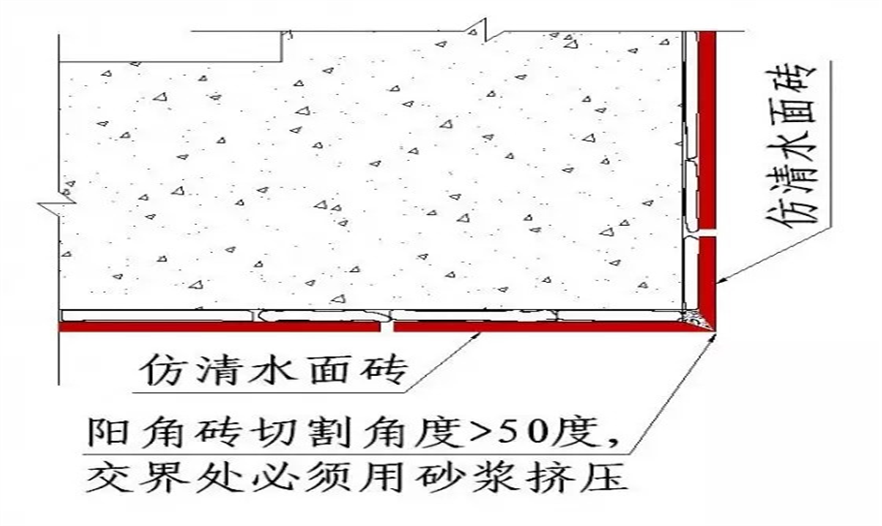

　　兩個面的面磚在陽角交接時，交界角切割角度大于50度，拼接時必須用砂漿擠壓，使交界處不留空隙；

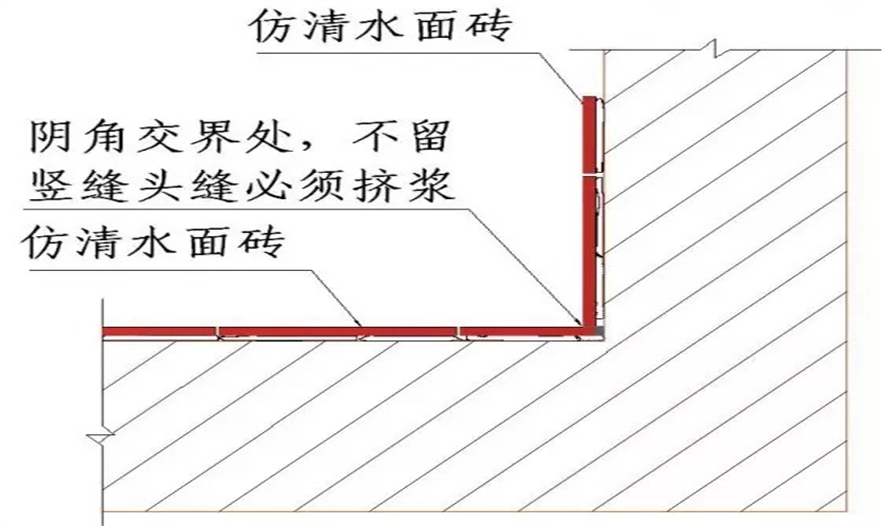

　　兩個面的面磚在陰角交接收頭時，留一條豎縫或不留豎縫采用砂漿擠壓，必須做到交界處不留空隙。

說明：

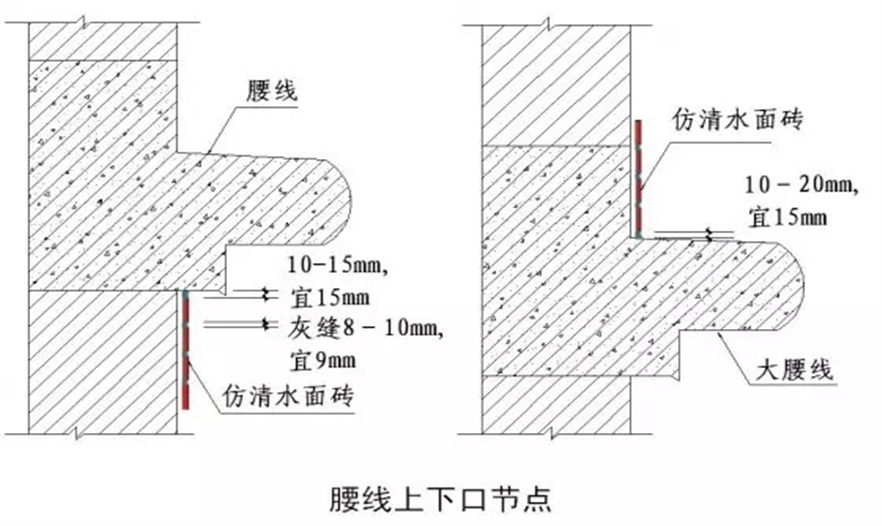

　　面磚在粘貼時，在面磚與上腰線之間留出10－15mm(宜15mm),線條上涂料跟下5mm，面磚與下腰線之間留出10－20mm(宜15mm）。

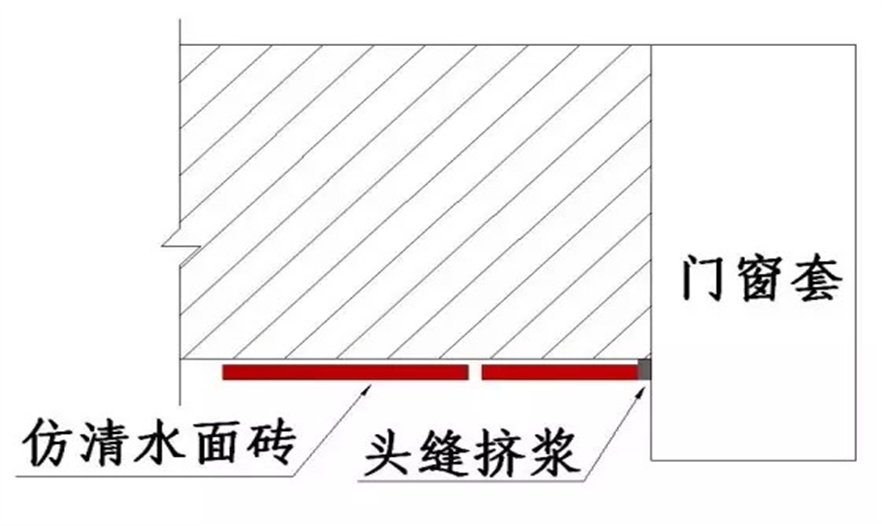

↑面磚門窗套邊節點

說明：

　　面磚與門窗套交接處必須頭縫擠漿，不留空隙。

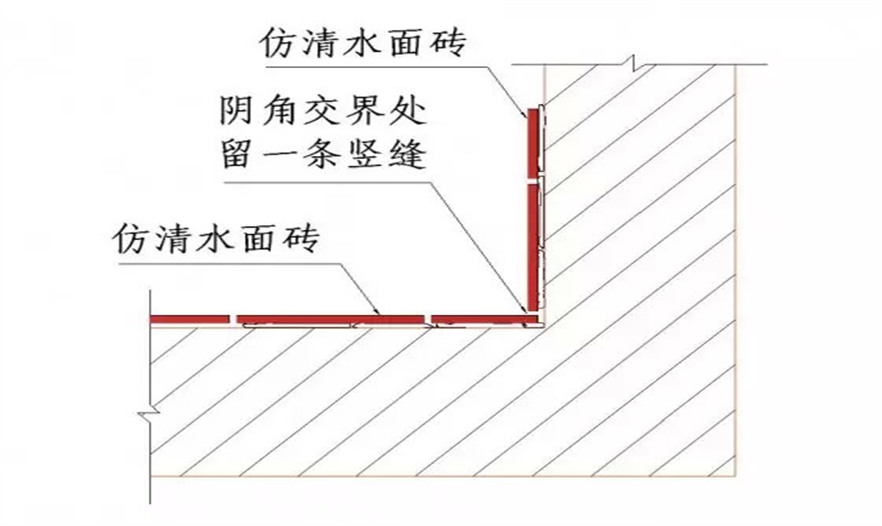

↑面磚陰角收頭(1)

↑面磚陰角收頭(2)

↑腰線小面磚細部處理節點(一）

↑腰線小面磚細部處理節點(二）
[page]***[/page]
　　二、干掛石材做法

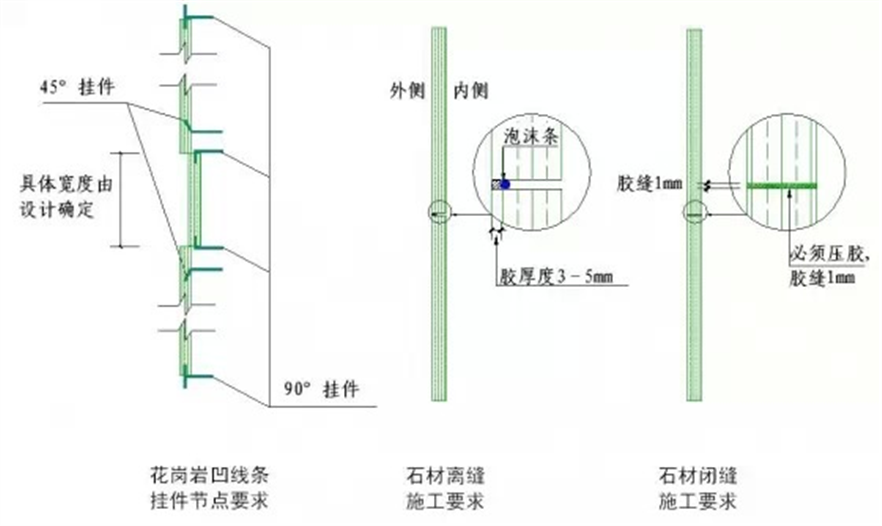

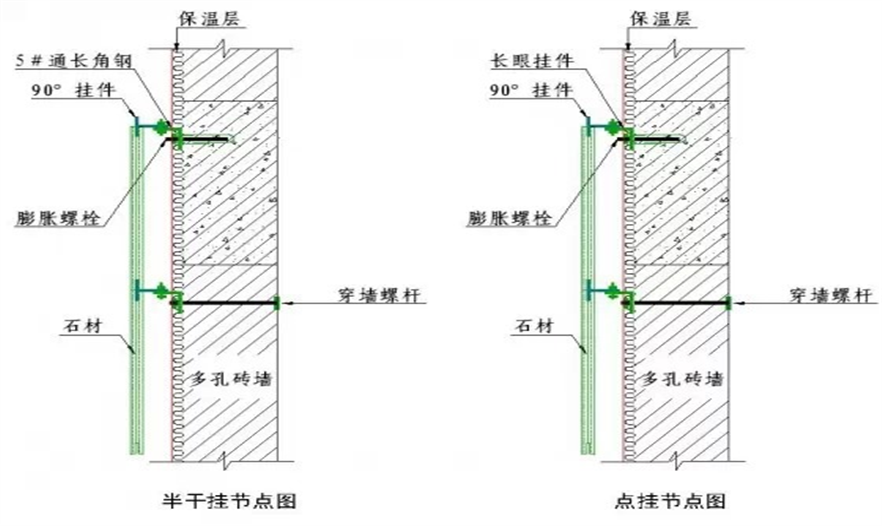

　　干掛石材節點施工工藝說明：

　　1.所有骨架鋼材需熱鍍鋅處理。

　　2.掛扣件扁鋼及螺栓需熱鍍鋅處理或?yàn)椴讳P鋼掛件。

　　3.焊縫必須飽滿牢固。

　　4.鋼架焊接處必須除銹后涂刷兩道防銹漆然后涂銀粉漆處理。
　
　　5.膨脹螺栓抗拔要求必須符合規范和設計要求。

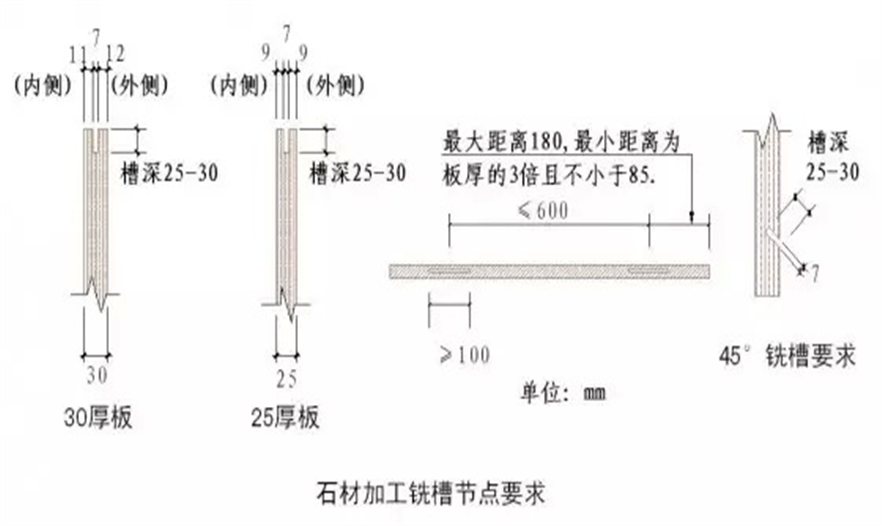

　　6.石材短槽必須機械開槽，保證槽縫寬度符合設計要求，嚴禁現場手提切割機開槽。

　　7.不離縫石材板縫需夾膠和座膠時橫豎縫內的膠漿必須飽滿完整。

　　8.石材板面需打膠時，膠縫寬窄必須一致，膠縫邊緣平滑挺直無毛邊。

　　9.干掛石材厚度為25mm時，單塊板平方面積不宜大于1平方米。

　　10.干掛石材厚度大于25mm時，單塊板平方面積不宜大于1.5平方米。

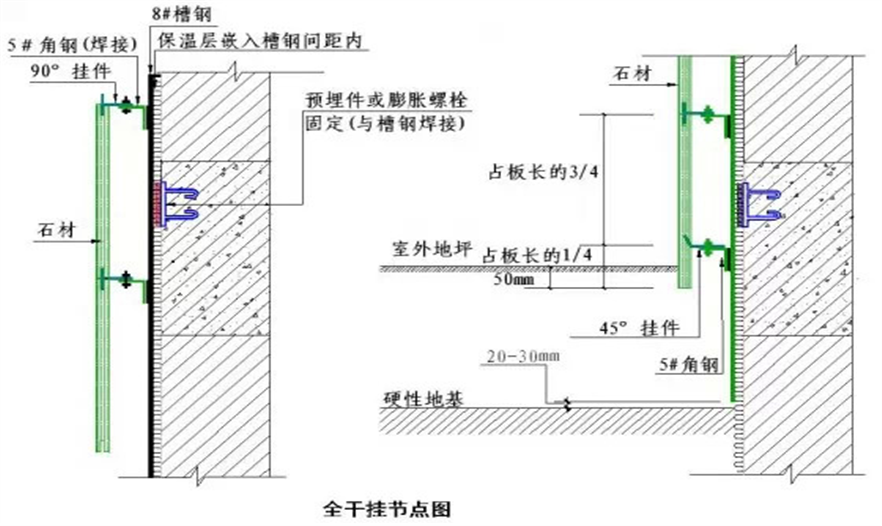

　　注：(1)室外花崗巖最低處必須低于室外地坪50，預防室外地面沉降時花崗巖露邊; (2)槽鋼離開硬性地面20－30mm。

　　 注：膨脹螺栓橫向間距根據板材調整,但最大間距不得大于1000mm。

說明：

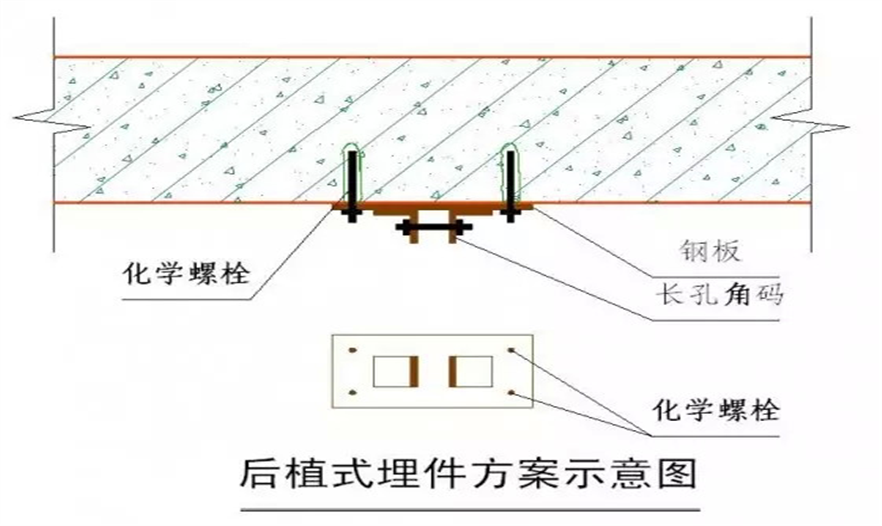

　　后植式埋件方案,要求鋼板和角碼先在工廠焊接加工,整體熱鍍鋅完成后,進行現場安裝。

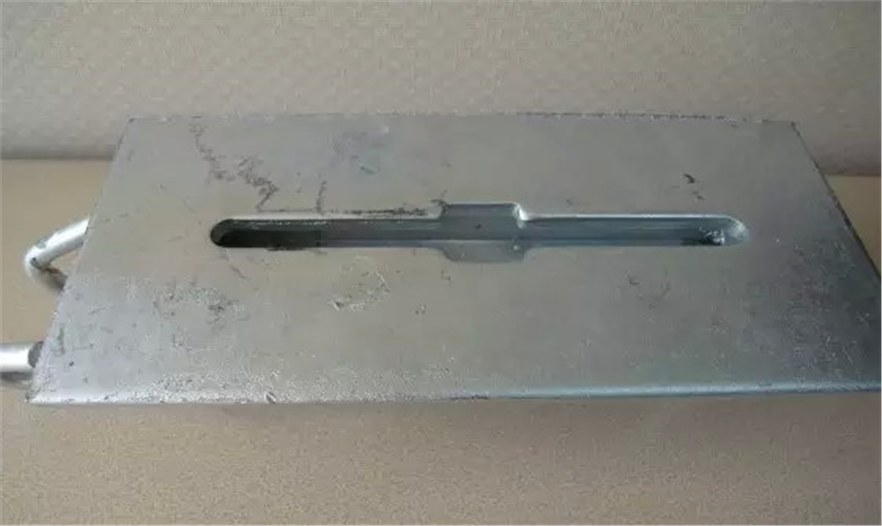

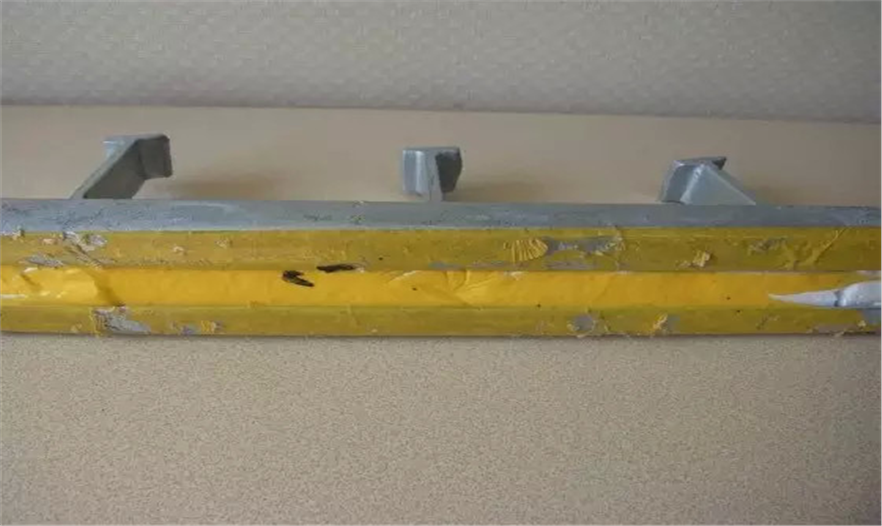

↑預埋槽式埋件方案圖（一）

↑預埋槽式埋件方案圖（二）
[page]***[/page]
　　三、濕貼石材做法

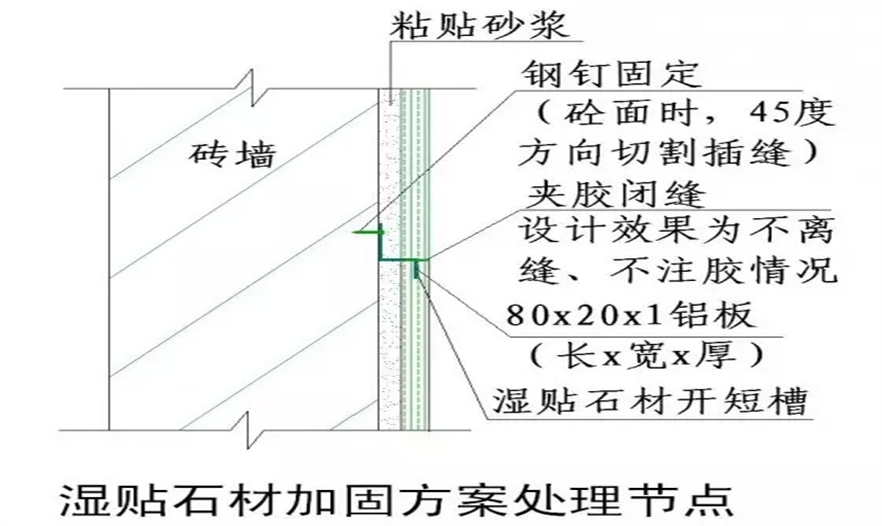

　　濕貼灌漿花崗巖石材施工說明：

　　1.石材掛板用雙股18#銅絲或鋼絲鉤與墻面固定，墻面用手提切割機從上而下或45度方向切槽縫，用鋼釘插入縫內，單塊石材板縱向長度大于300mm時不得少于兩處掛點。

　　2.門窗洞及梁底朝天板應作鋁片或扁鐵側面加固方案施工。

　　3.石材墻面設計要求打明膠時，板縫開三角槽縫或開小凹槽施工。

　　4.石材板內灌水泥砂漿前墻體澆水濕潤，要求水泥砂漿配比不得低于 1:3，拌制完的砂漿以有較好的流動性為宜。

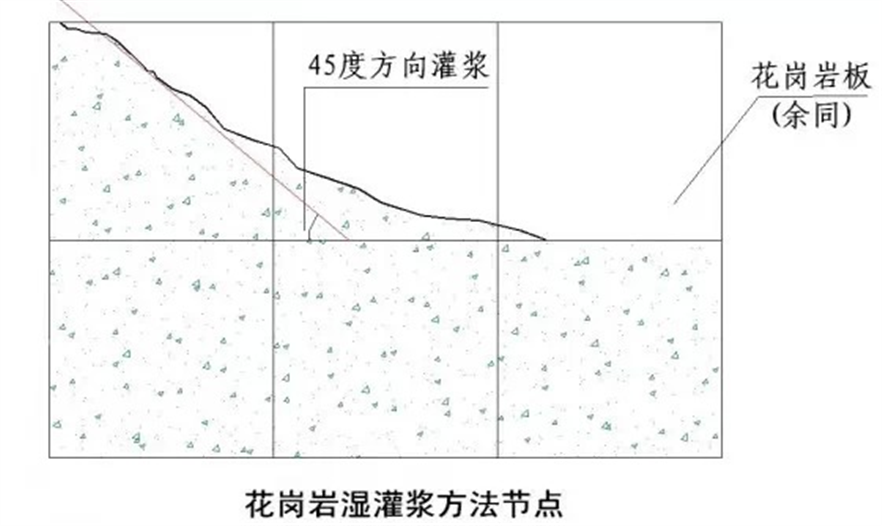

　　5.灌水泥砂漿時要求成45度方向灌實，所有腰線頂面板及壓頂板嚴禁半干粉砂漿鋪板，必須使用流動的水泥砂漿鋪貼面板。

　　6.石材墻面打膠寬度由設計確定，膠縫寬窄一致，無毛邊。

　　7.墻面需做外保溫時，石材不宜用濕灌漿方案施工。

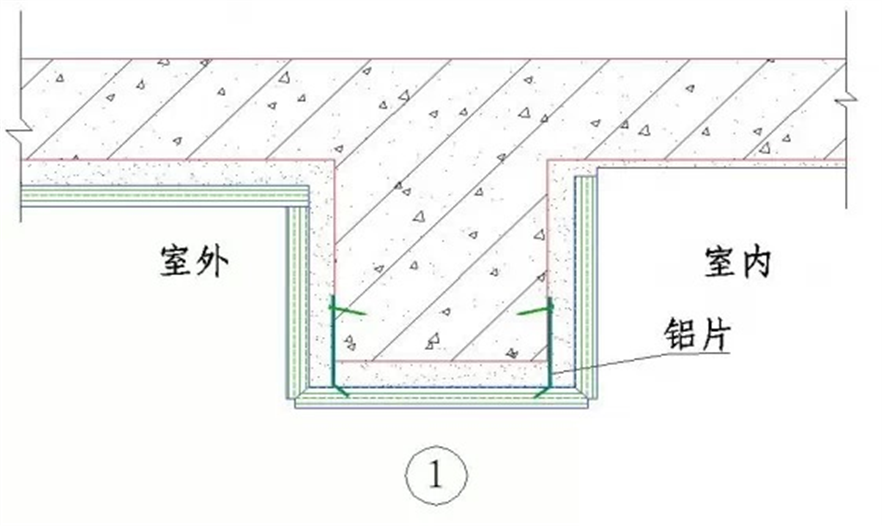

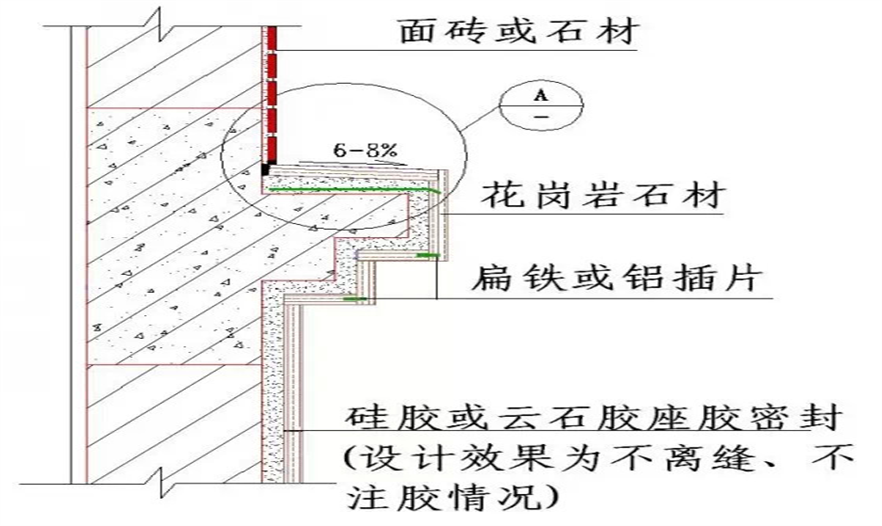

↑門窗洞及梁底朝天板鋪貼加固節點

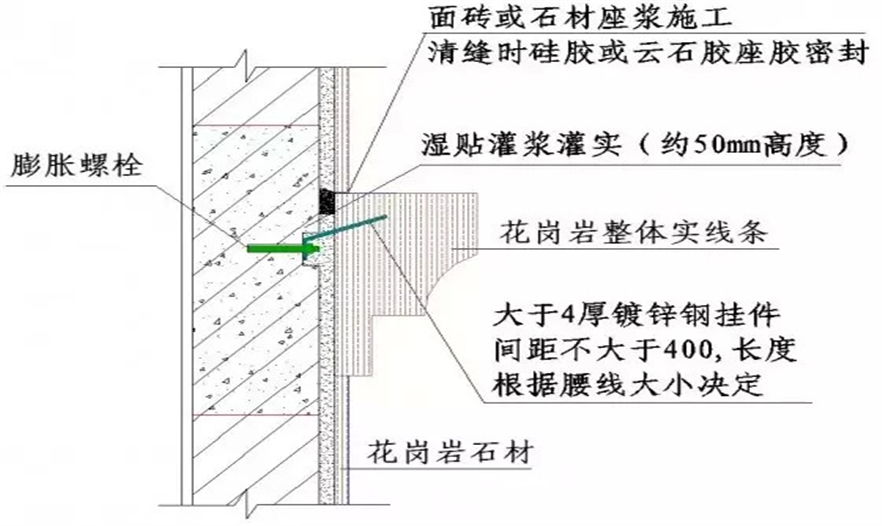

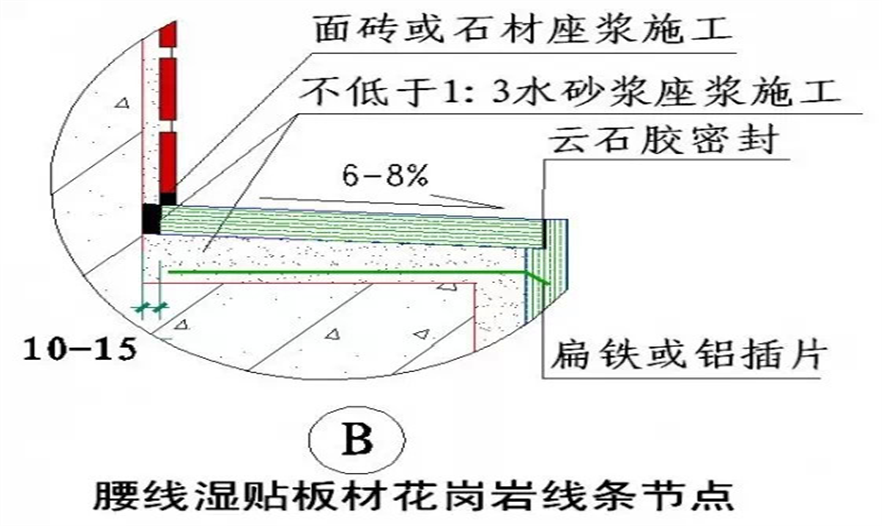

↑腰線濕貼整體花崗巖線條節點

注：

　　線腳壓頂板與墻體之間預留10-15mm，施工時，壓頂板從外向墻根方向擠壓施工，使水砂漿從該預留縫中擠出，未飽滿處用原漿灌實，壓頂板定位后，將擠出砂漿清理。

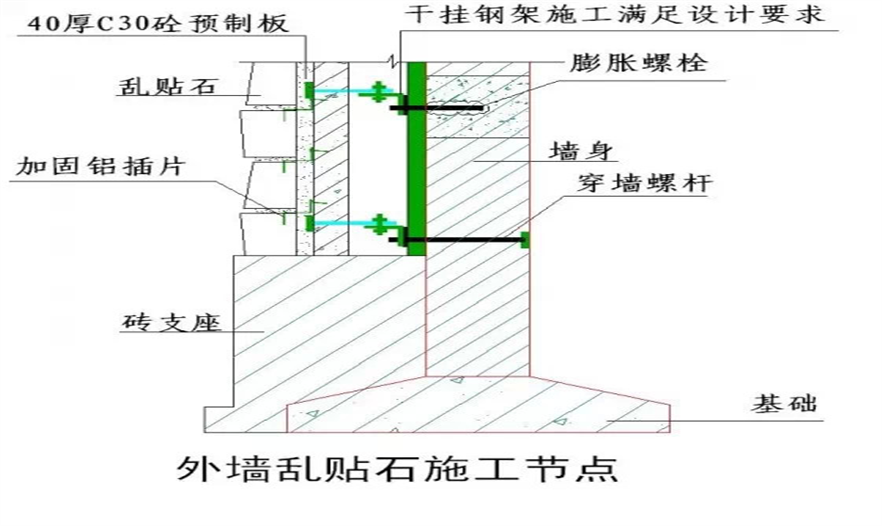

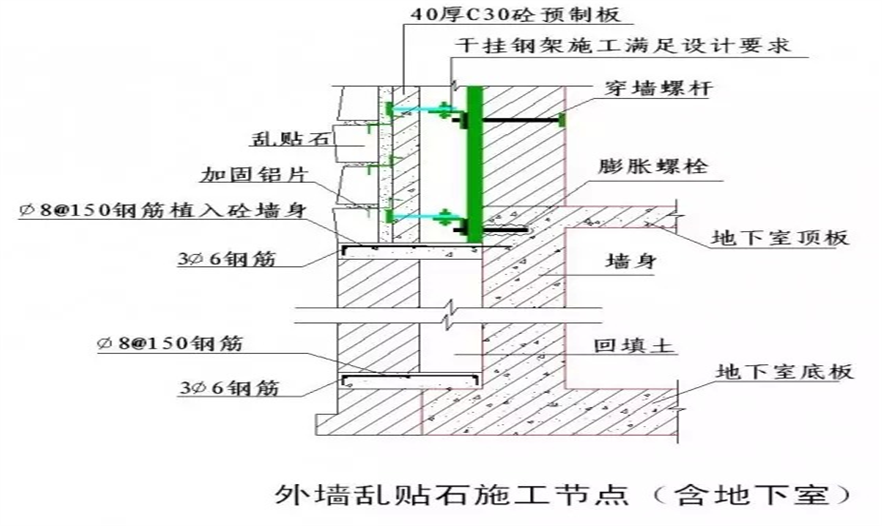

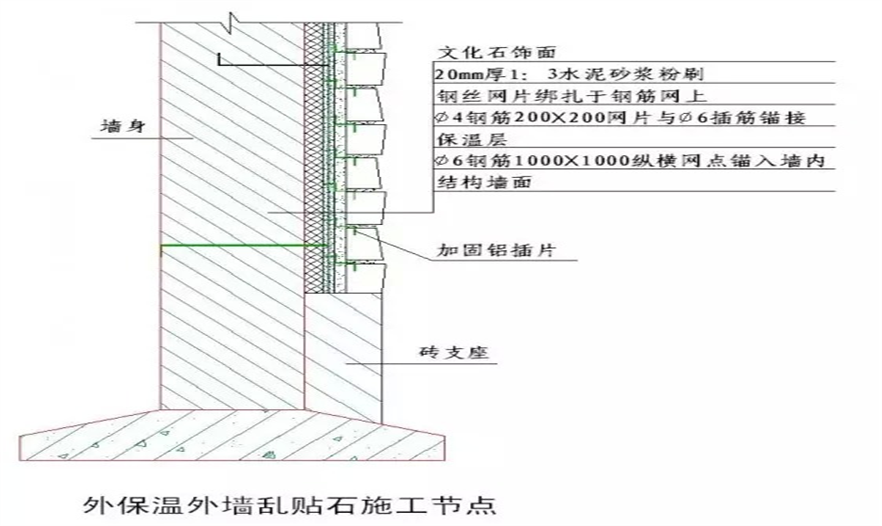

[page]***[/page]　　四、濕貼文化石、亂貼石做法

說明：

　　1.墻體為多孔磚砌體時，砌墻時預留φ6鋼筋,如未作預留，應將鋼筋慣穿至室內墻面錨接。

　　2.墻體為砼面時，可選用植筋方案施工。

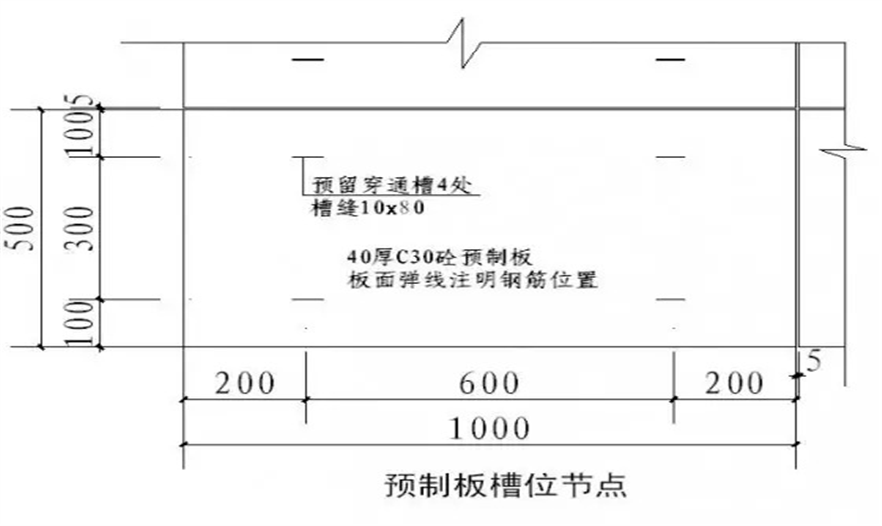

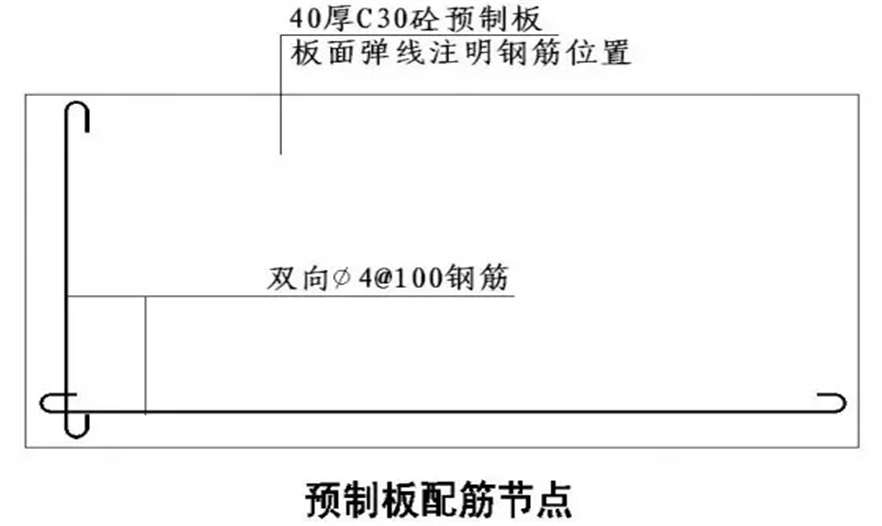

　　3.文化石飾面高度超過一層時，在二層圈梁部位增設一道鋼筋砼支座線，如有飾面要求，可選用暗設方案施工。

[page]***[/page]　　五、門窗與腰線部位

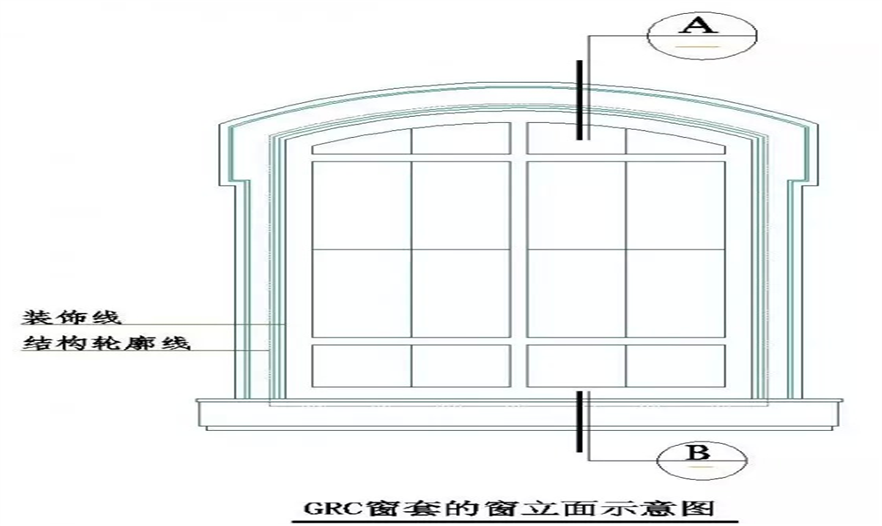

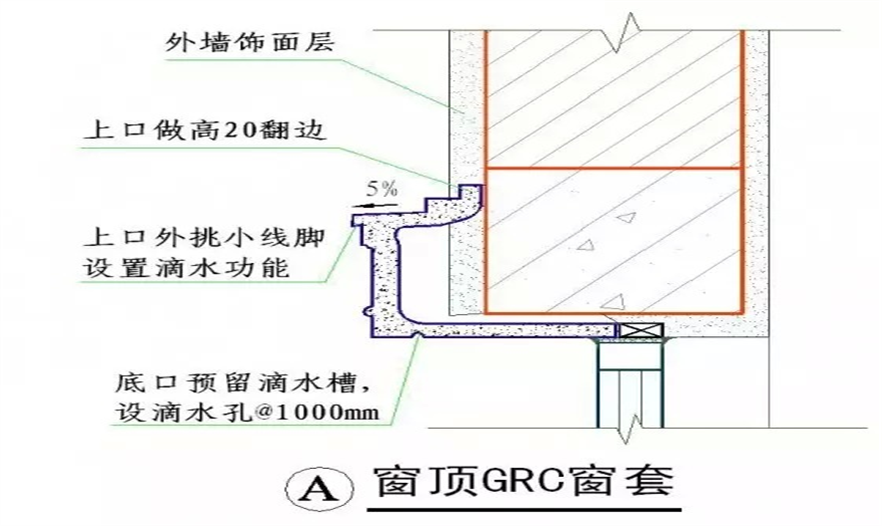

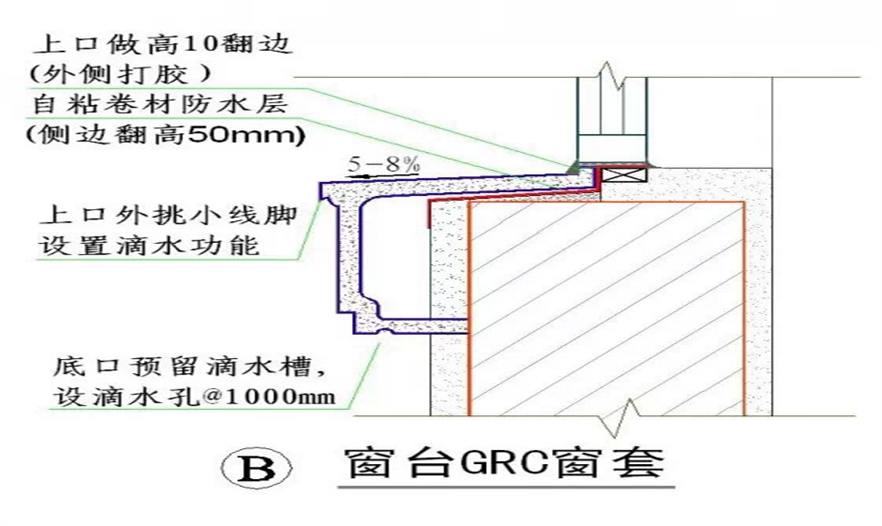

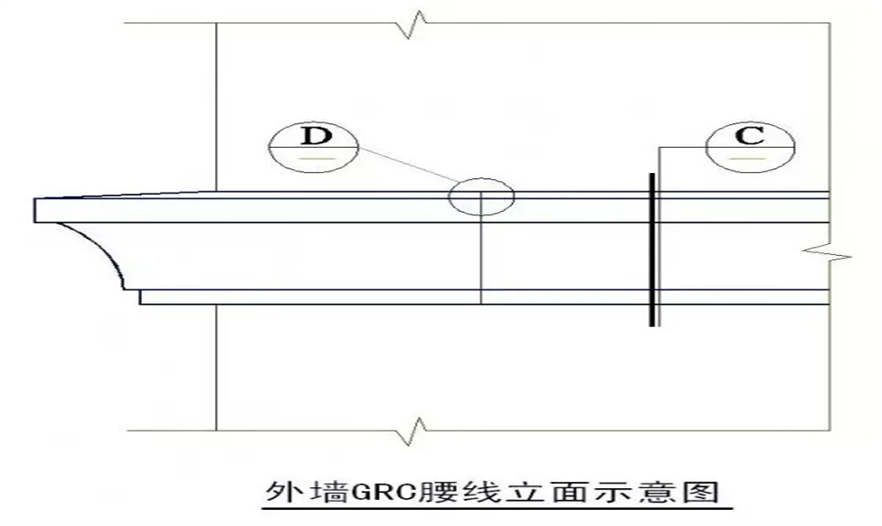

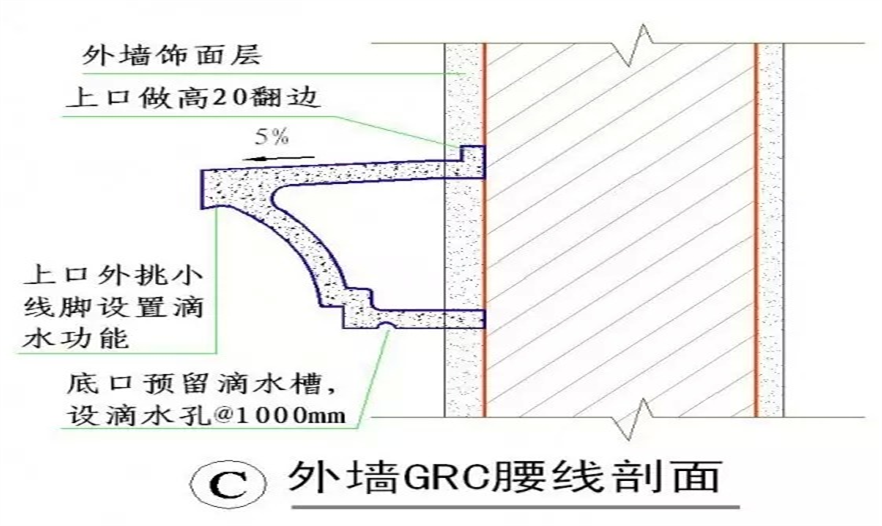

　　GRC裝飾線改進方案說明：

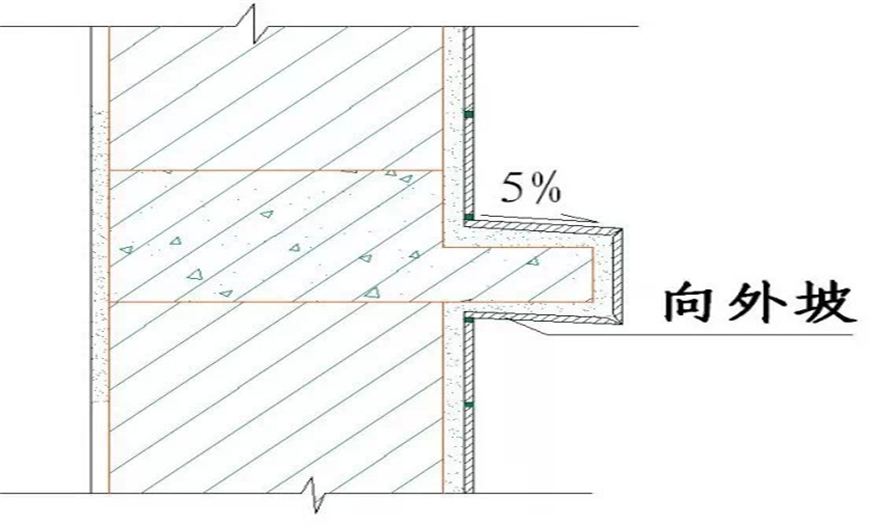

　　1.所有GRC裝飾線必須保證上平面有坡度，下有滴水功能；

　　2.GRC拼接處保證不滲水；

　　3.所有GRC預埋固定鐵件必須為熱鍍鋅。



　　說明：

　　1.GRC壓頂板制作時預制完成槽縫；

　　2.石材加工時切割槽縫；

　　3.安裝時槽縫內填滿柔性膠。

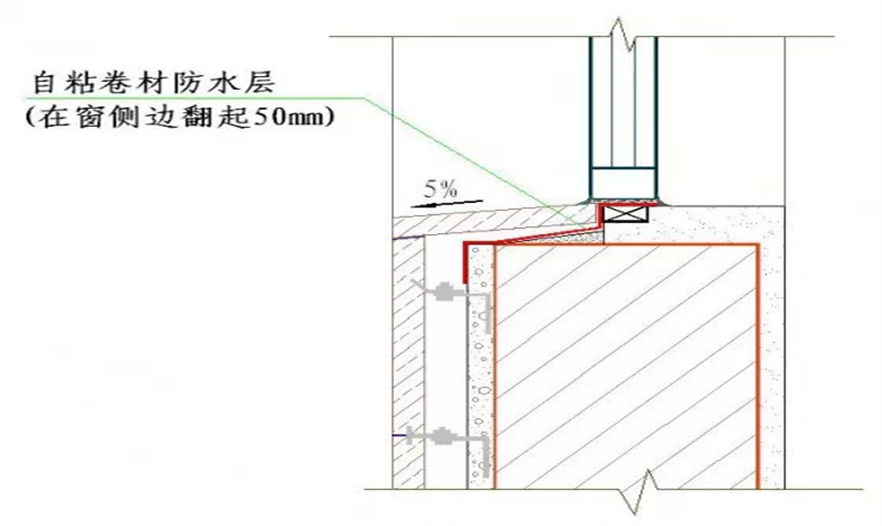

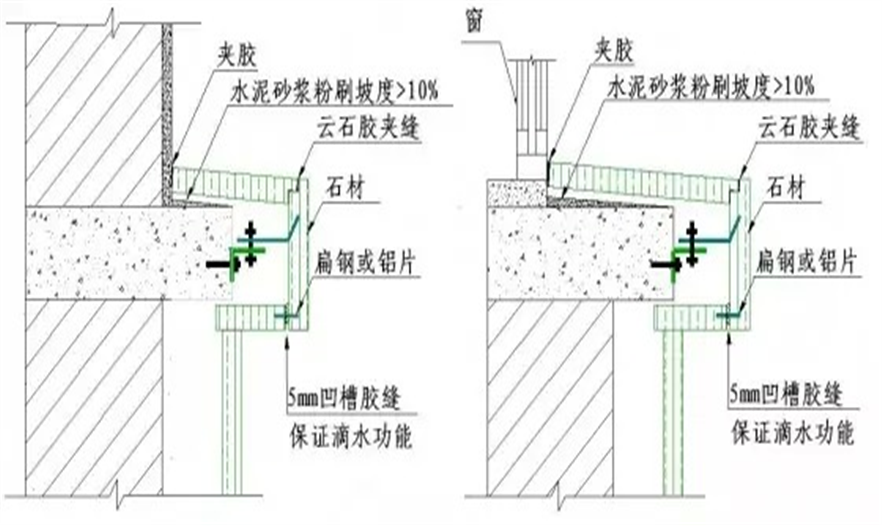

　　干掛石材窗防水節點

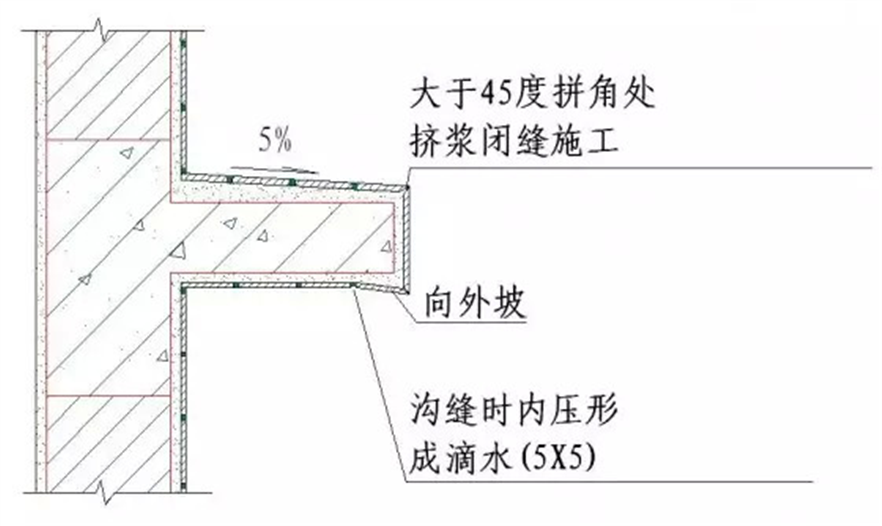

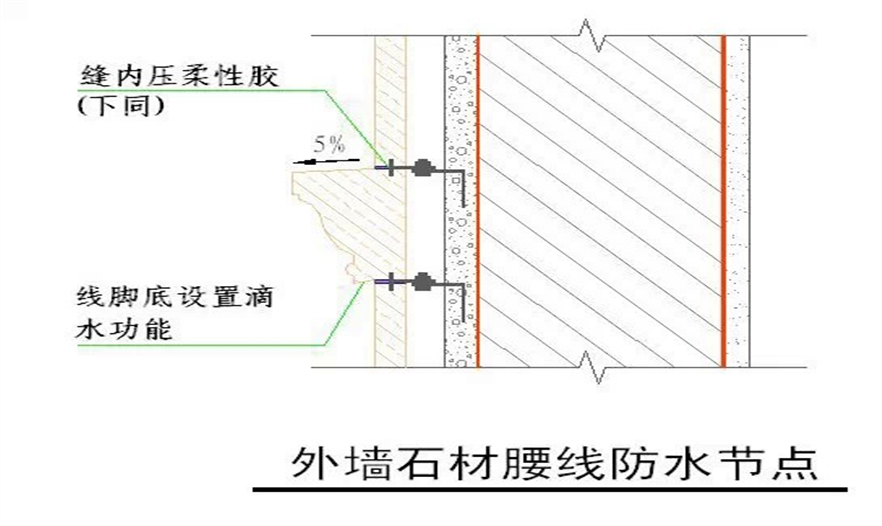

　　說明：

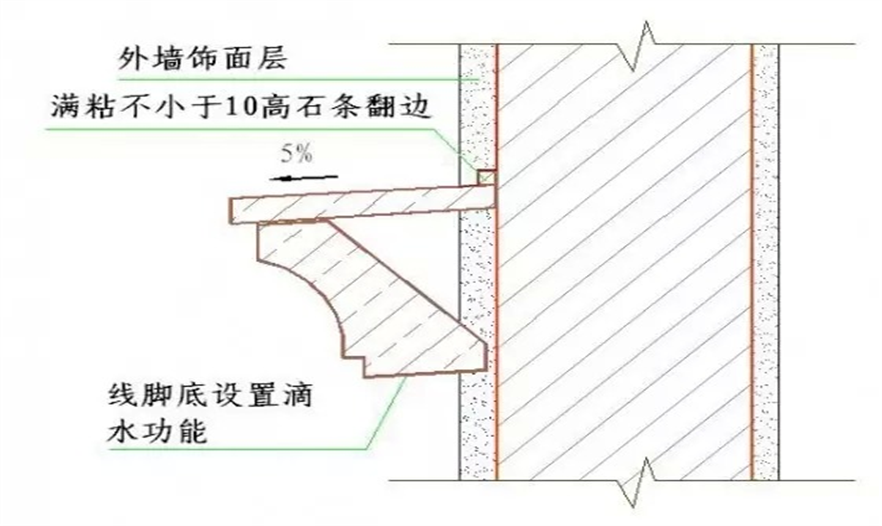

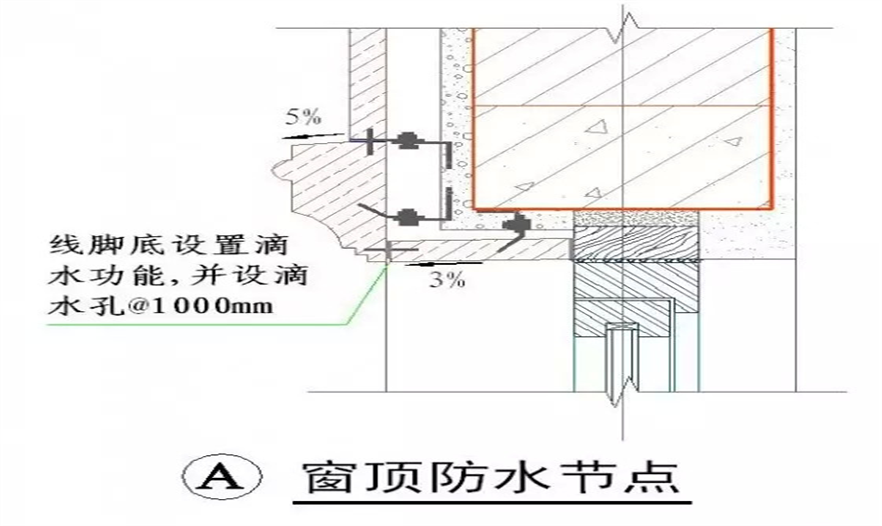

　　1.所有腰線必須保證上平面有坡度，下有滴水功能；

　　2.腰線拼接處保證不滲水。

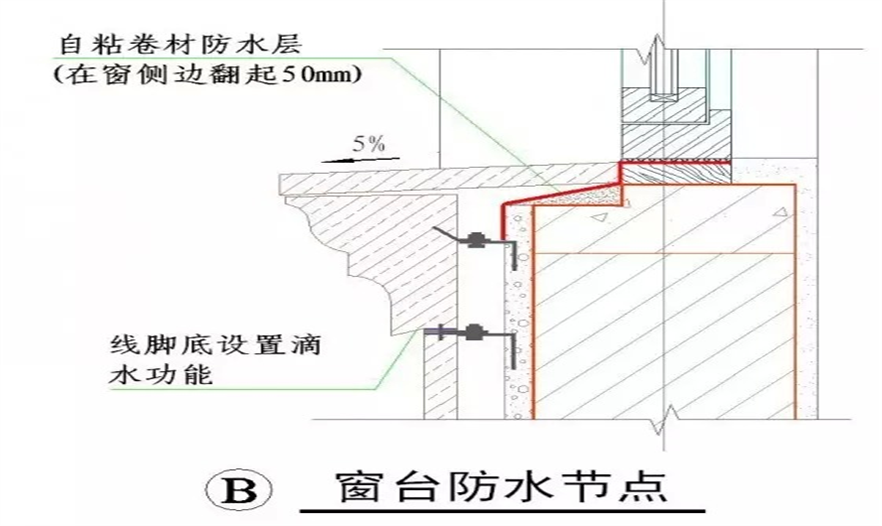

↑窗臺防水節點(有附框)

↑窗臺防水節點(無附框)

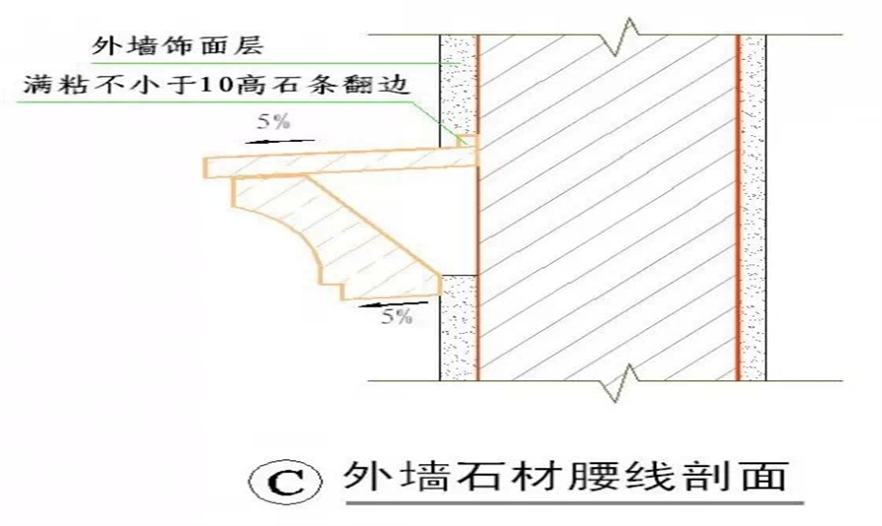

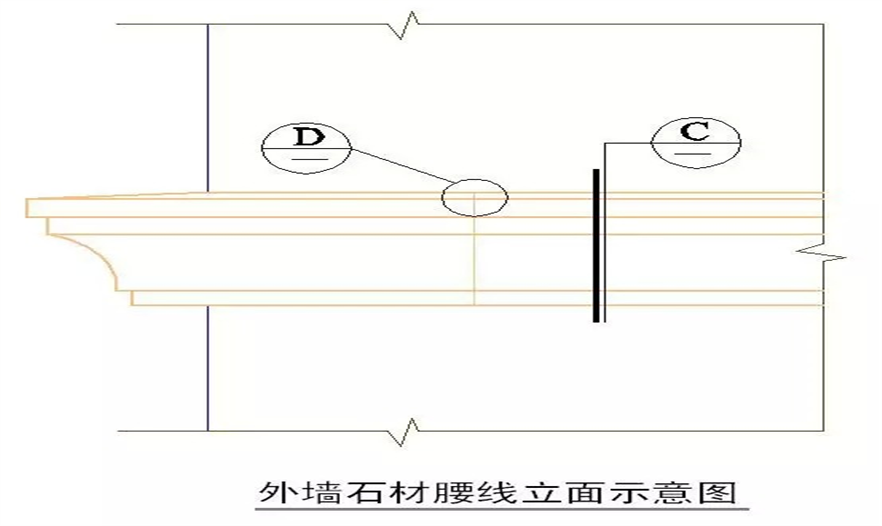

↑石材腰線施工節點

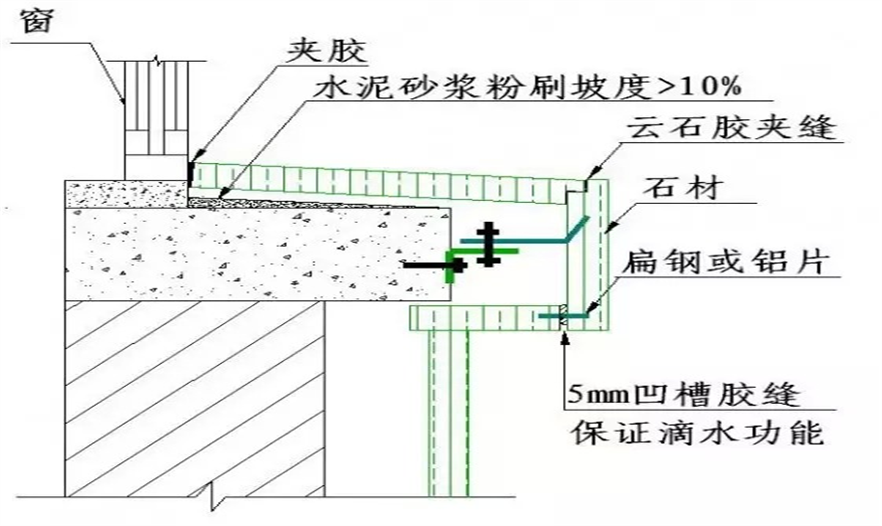

　　注：室外花崗巖窗臺及線腳基層水泥砂漿粉刷坡度大于10％。

[page]***[/page]　　六、陽臺露臺部位

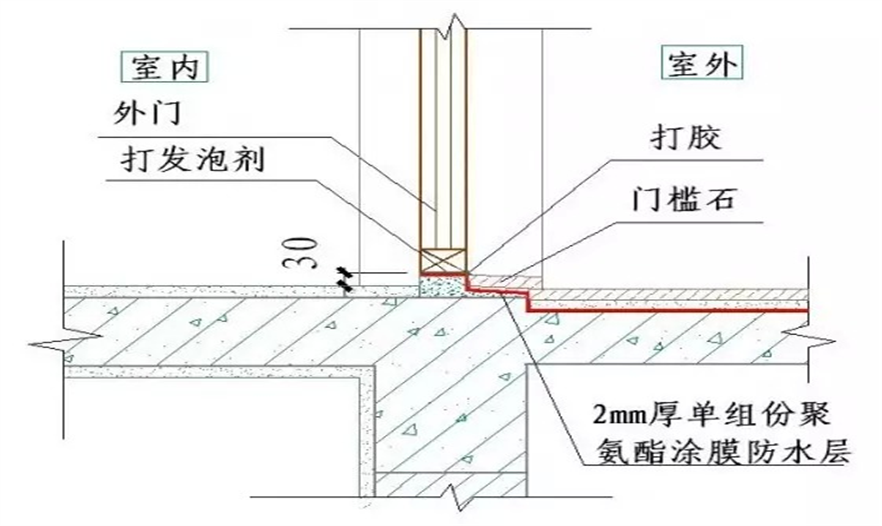

↑室外門安裝及門檻石鋪裝及防水節點

　　說明：

　　外門框安裝時，門框底口高出室內毛坯房交付地面30mm。

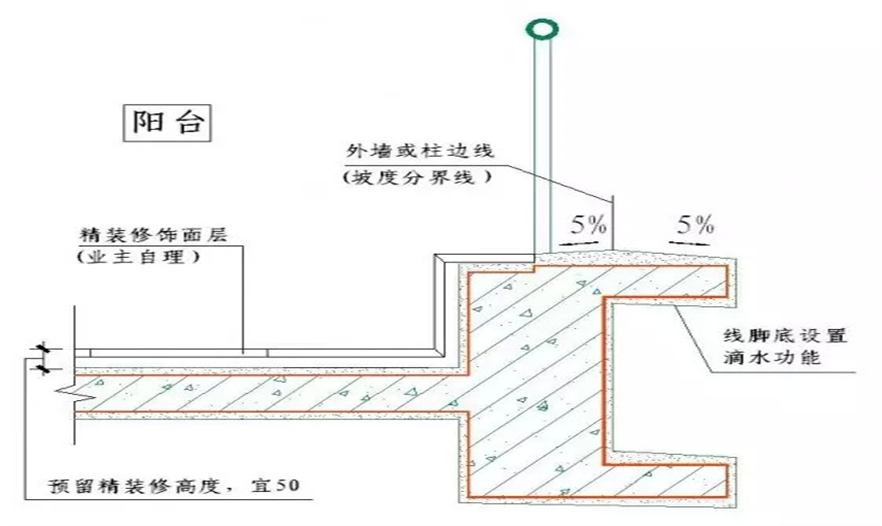

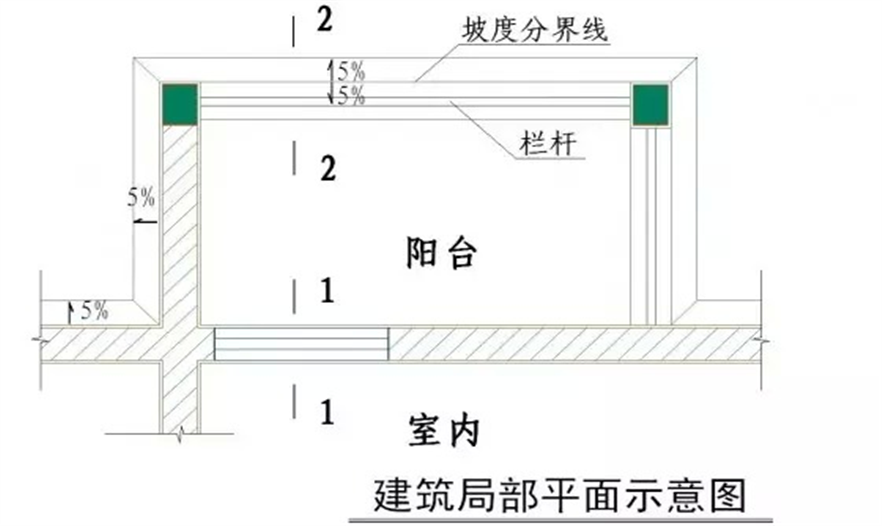

　　說明：

　　1.陽臺上翻梁與外線條分別設內外排水坡；

　　2.在扶手欄桿內側做企口，高差不小于20；

　　3.設置陽臺欄桿高度時,要預留出精裝修飾面高度，欄桿高度必須符合規范要求。

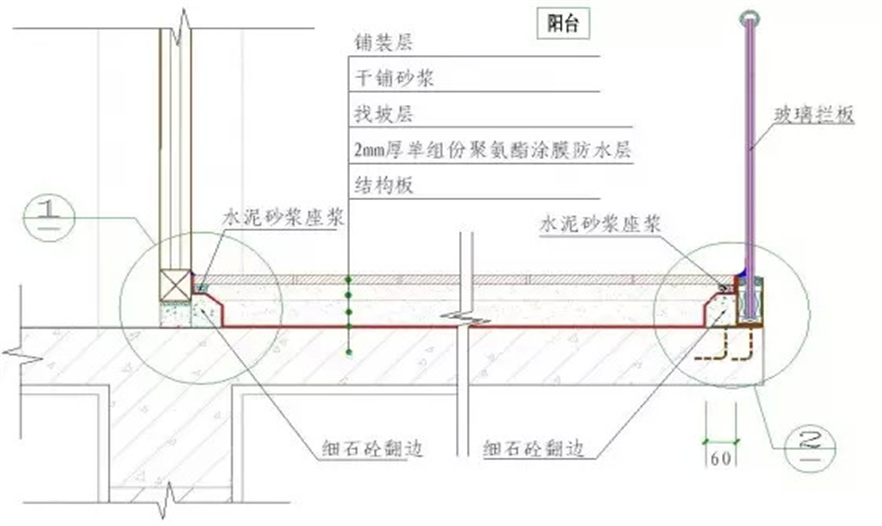

↑玻璃幕墻構造的陽臺防水做法

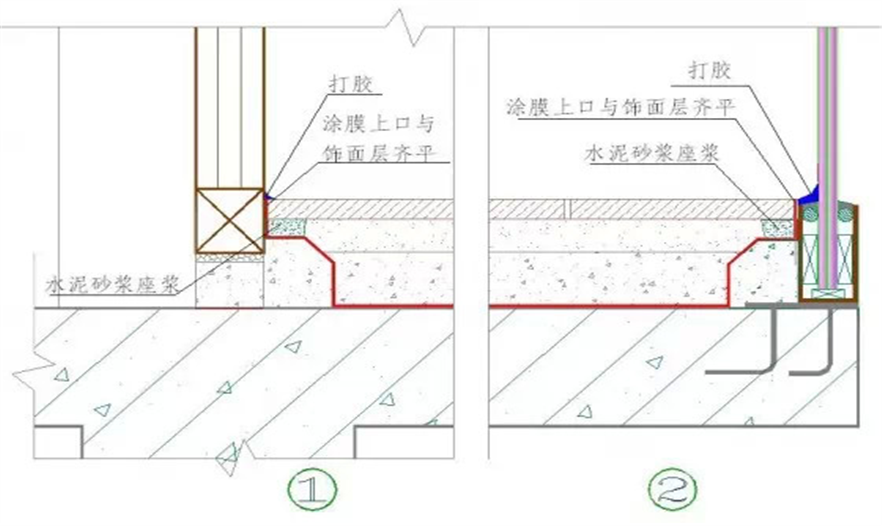

↑玻璃幕墻構造的陽臺防水做法節點
