溪山行旅——北京林業大學學研中心景觀

1.背景
　　項目位于北京林業大學校內，圍繞著新建的教學和科研大樓——學研中心。建筑U型的體量朝向校園形成半開放式的方體內院空間。一個巨大的分形結構——樹塔從建筑中心生長而出，成為校園的標志物。復雜的城市環境、緊湊的校園用地，龐大的建筑，復雜的結構，嚴苛的防水要求，有限的日照給景觀帶來了巨大的挑戰。

中軸廣場與“樹塔”

　　景觀設計試圖概括和延續校園空間語境和文化語境，使新建成區與舊有區域無縫銜接成整體，從而優化校園的環境、功能、交通，并形成的公共交流空間，以彌補目前校園存在的缺陷。利用創新的景觀將給校園文化注入新的活力，營造出具有公共性、紀念性、藝術性、可持續的校園景觀。
　　
　　2.概念
　　設計概念來自于北宋畫家范寬《谿山行旅》圖——描繪幾個渺小的旅人在宏大的自然山水間行走跋涉，體現出自然與人和諧樸素的辯證關系，它與北京林業大學校訓“知山知水，樹木樹人”形成了完美的呼應。從溪山行旅中提煉出的“山、水、樹、人”四個符號，成為景觀形式的概念源泉。建筑和結構的限制，不允許以擬態山水的方式體現“溪山行旅”的空間意象。因此設計試圖將中國傳統的哲學審美及藝術語匯與當代的景觀和材料語言相結合，從而在地域性與當代性之間取得平衡。

溪山行旅圖

　　3.設計
　　數字化規劃設計方法被貫穿到設計的全過程，在設計中，光合有效輻射分析（PAR）辨識出喜陽與耐陰植物的種植區域，建筑風場分析提供了環境舒適度的依據，水流體力學分析可以預測不同流量下水景的形態，結構有限元分析則以最小的代價評估異形坐凳結構在壓力的變形。整個設計用Rhino+Grasshopper軟件建模，使設計者可以高效率得對方案進行參數驅動的變化推敲，并可以通過精細的模型直接生成施工圖。

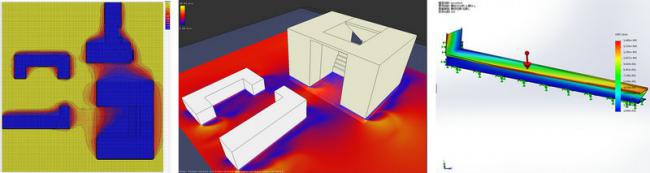

計算機分析

　　學研中心景觀由中軸廣場、下沉庭院及圍繞在建筑周邊的綠色空間組成。

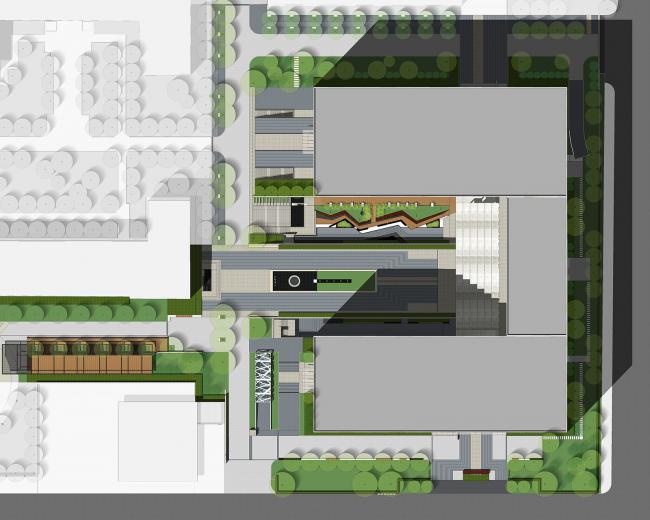

總平面圖

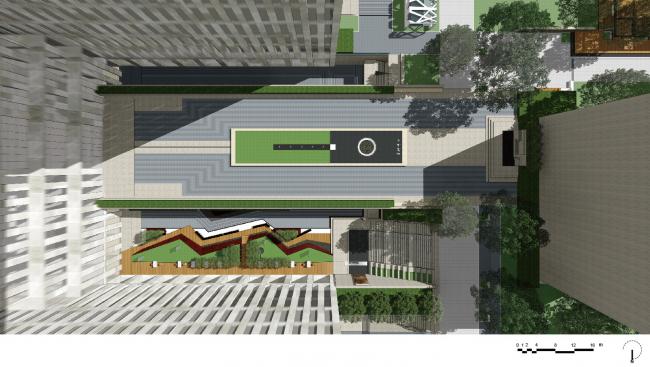

中軸平面圖

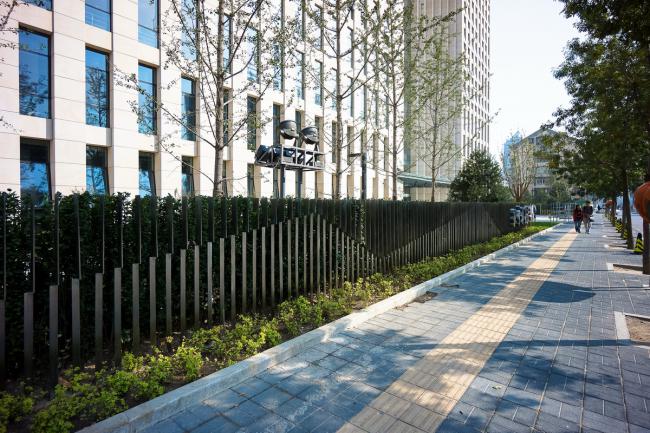

　　在南側和東側與城市的邊界，由1280片在特定位置彎折的不銹鋼片構成山水主題抽象圖案的圍欄，使校園和城市相互滲透，并向城　　市展現校園文化。圍欄利用參數化設計，所有的切割位置和定位編號被自動寫入excel表格，廠家根據excel表格加工并現場安裝。

“山”主題圍欄

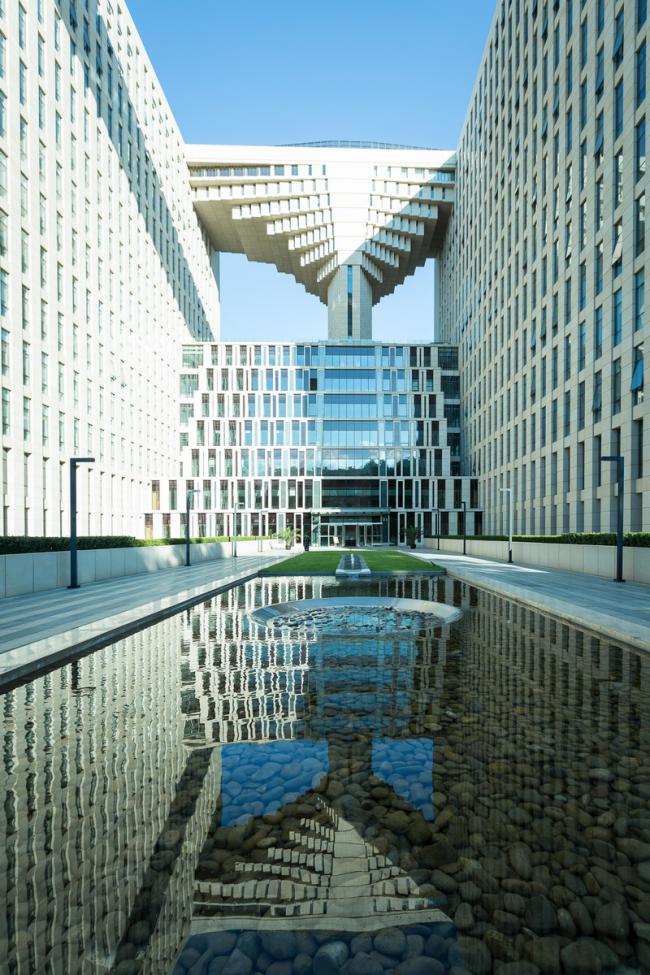

　　中軸廣場是學研中心朝向校園的主要公共空間，設計延續了建筑設計的基本語匯。一個簡約的矩形構造顯影了建筑的軸線。矩形構造被薄薄的不銹鋼池壁分割為草地和水池兩個部分，兩者的邊界幾乎消隱，泉水從草地中黑色拋光花崗巖條石中涌出，流淌至白色石臺處跌入水池，并沿著水池中央的不銹鋼水環斜面緩緩匯入一片干涸的卵石灘中，這一“涌-流-跌-匯”的水流動態過程，含蓄得象征了大學教書育人、潤物無聲的職責所在。水池倒映著建筑、樹塔和天空的變化,顯現了景觀、建筑和自然的共生關系。

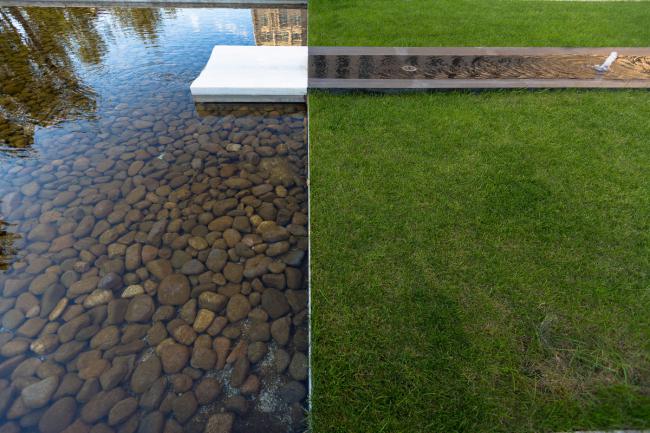

草地與水池的分界

　　池壁延續了建筑設計的分形語言，疊澀退臺的石壁減輕了體量感和重量感，遠看猶如懸浮在地表之上。中軸廣場用條帶狀的灰白相間的地面鋪裝標示著人流的運動方向，并強調出建筑主入口的位置。

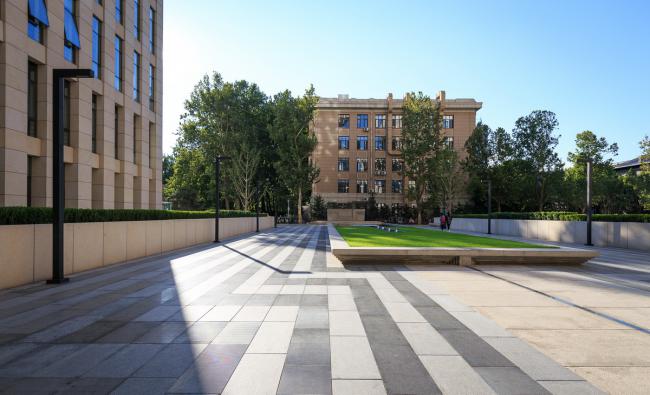

中軸廣場的鋪裝

　　軸線的西端，由一整塊與建筑立面相同材質的淺黃色花崗巖雕刻而成的石雕——壁泉成為軸線的收尾，形成建筑主入口的對景。流水從壁泉頂部緩緩流入下面的鏡池,鏡池池底由黑色拋光花崗巖組成與壁泉完全相同的圖案，在冬季無水的時候，鏡池依舊倒映著壁泉。壁泉和鏡池猶如建筑剩余的一塊材料。

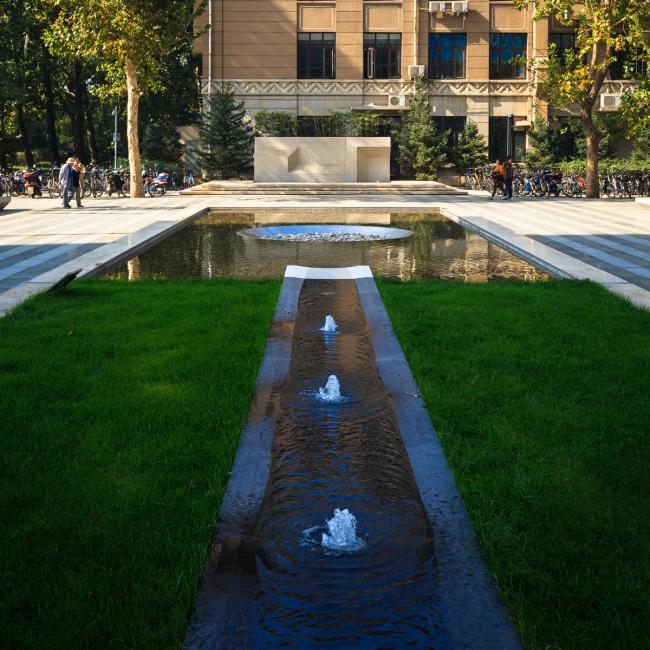

涌泉與壁泉

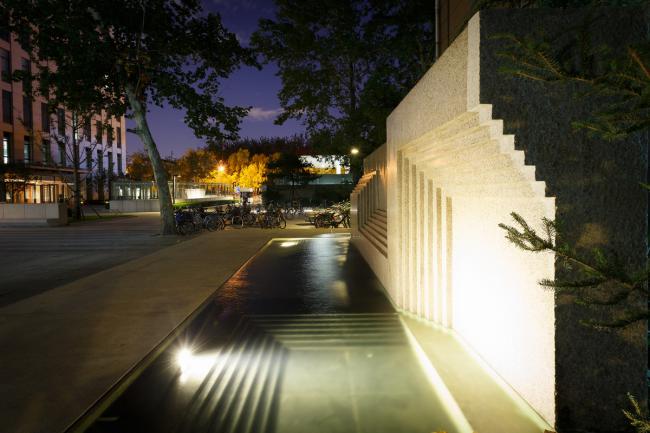

壁泉與鏡池

　　中軸廣場的兩側，是南北兩個下沉庭院。它們被命名為“溪山行旅”庭院，以直接表達學研中心景觀的主題。

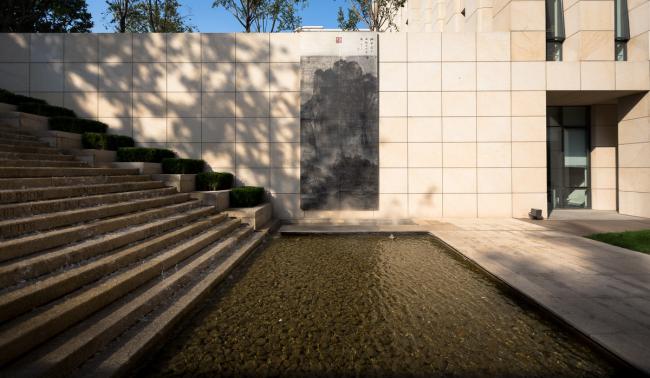

　　從南校門進入校園，最為醒目的是懸掛在庭院北壁蝕刻在不銹鋼板之上的巨幅溪山行旅圖。進入下沉庭院的臺階形成4.5米的高差，行人被流過臺階的跌水和隱藏在不銹鋼扶手之下的帶狀燈光所吸引，步入下沉庭院，《溪山行旅》圖倒映在霧池之中。夜晚，水下燈具將昏黃光芒透過蕩漾的水波投向畫面。霧池中薄薄的鋼質斷橋底部，設有霧泉。景觀的霧和繪畫中霧氣相互交融，將二維繪畫和景觀空間疊合。行人回頭向跌水臺階望去，才會看見臺階的流水之后，隱約刻著一首英文詩歌。跌水引導著行人的運動，利用高差預謀了發現的意外，它將行人從中國古典的氛圍迅速抽離，疊加在具有強烈差異的異質空間之中，從而獲得尺度、視角、時空和思維的自由切換。

溪山行旅

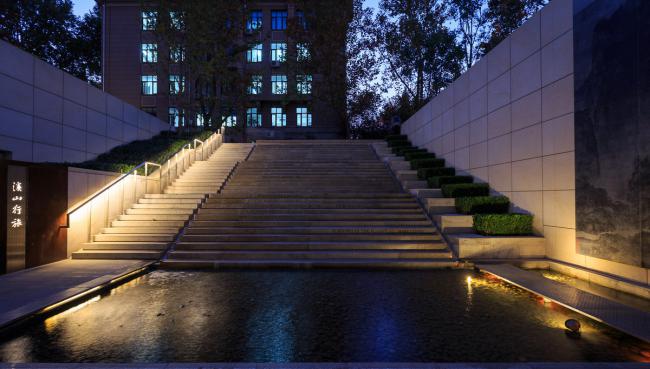

詩瀑與霧池

　　臺階上的詩歌是美國自然主義女詩人Mary Oliver的“Sleeping in the forest”
　　Sleeping In The Forest
　　　　　　　　　　　　By Mary Oliver
　　I thought the earth remembered me,
　　she took me back so tenderly,
　　arranging her dark skirts, her pockets
　　full of lichens and seeds.
　　I slept as never before, a stone on the river bed,
　　nothing between me and the white fire of the stars
　　but my thoughts, and they floated light as moths
　　among the branches of the perfect trees.
　　All night I heard the small kingdoms
　　breathing around me, the insects,
　　and the birds who do their work in the darkness.
　　All night I rose and fell, as if in water,
　　grappling with a luminous doom. By morning
　　I had vanished at least a dozen times
　　into something better.
　　譯文：
　　在森林中沉睡
　　　　　　瑪麗?奧利弗
　　我想大地還記得我，
　　如此溫柔地將我接納，
　　她整理著黑裙子，口袋中
　　裝滿青苔與種籽。
　　我沉睡如初，如河床上的一顆卵石。
　　與星星的白焰之間，空無一物
　　只有思緒輕輕，猶如飛蛾
　　漂浮在美麗的樹枝間。
　　徹夜，我聽到這個小王國
　　在周圍呼吸，那些昆蟲，
　　還有在黑暗中勞作的鳥兒們。
　　徹夜，如同在水中，沉浮
　　起落，緊抓著那明亮的宿命。清晨來臨之前，
　　我已經在一些更美好的事物中，
　　至少消失了十二次

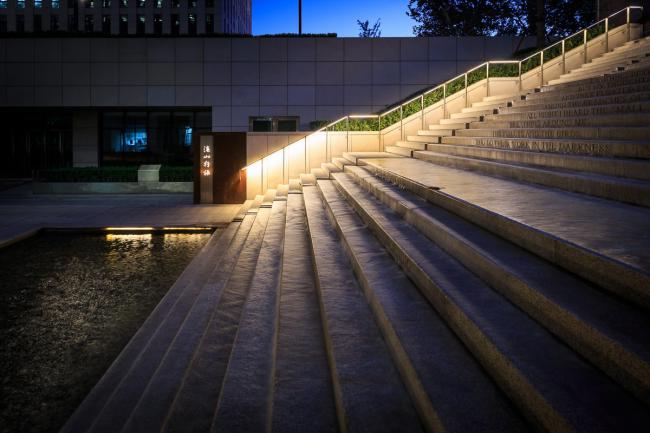

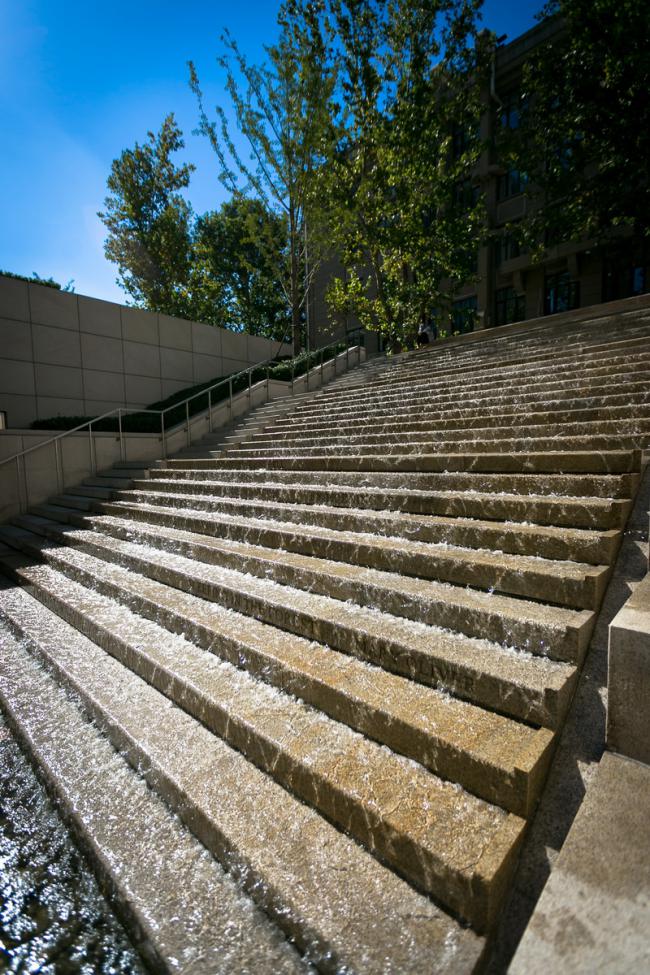

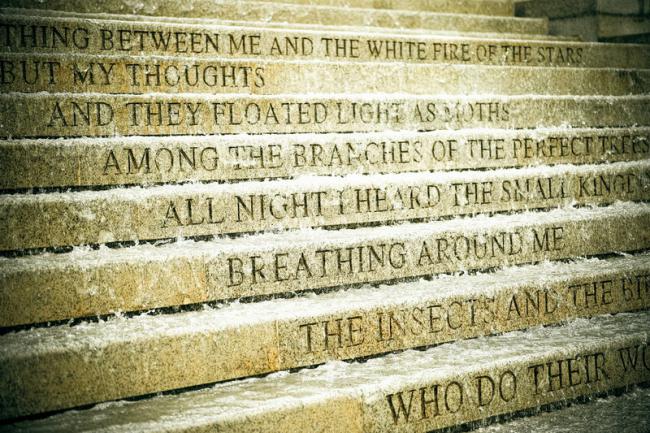

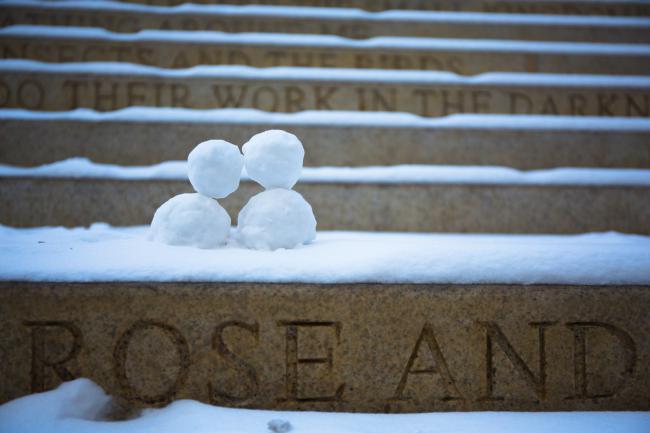

詩瀑


詩瀑（攝影：楊勇）

詩瀑（攝影：楊勇）

　　這首詩描繪的是一個疲憊的旅人靜臥在夜晚森林的溪流之上，傾聽自然的天籟之音，漸漸沉入夢鄉。盡管來自完全不同的語境，不同的載體，它卻與千年前的《谿山行旅》圖構成一種奇妙的互文和共振，它跨越時空和文化的限制，表述著共同的語義與情感。
　　庭院北側折線狀耐候鋼板建造的竹林種植池和南側的拉絲不銹鋼樹形雕塑形成鮮明的并置對比。輕薄的金屬材料暗示庭院空間實際位于架空的車庫之上。高大的樹形雕塑從不銹鋼種植池中生長而出，攀援在建筑之上，建立起景觀與建筑的緊密聯系。暗紅色耐候鋼板種植池從建筑高層俯瞰，構成抽象的山體形態，它來源于米芾的《瀟湘奇觀圖》。而在人行高度，曲折的傾斜造型形成多變的高低錯落的空間界面。Z型鋼質坐凳拋光的黑色凳面倒映著建筑和竹林，將庭院分割成主通道和曲徑通幽的竹林小徑，構成細膩的空間和光影變化。竹林里設有霧噴，在炎熱的夏天降低庭院溫度。夜晚，Z型坐凳暗藏的LED燈帶將光照射到暗紅色耐候鋼表面，反射出柔和溫暖的光芒，成為庭院的主要光源。鋼板鋪地、防腐木板鋪地及碎石鋪地進一步強化了幾何的形式感，形成豐富的空間和行走體驗，在防腐木地板下，隱藏著一條排水溝，庭院的雨水被收集后儲存在庭院一角的儲水池中，以供再利用。L型懸桌和Z型坐凳提供了藝術化的休憩與交流空間。庭院中豐富的材質和構造形式，為北京林業大學園林學院的學生提供了設計實習的場地。

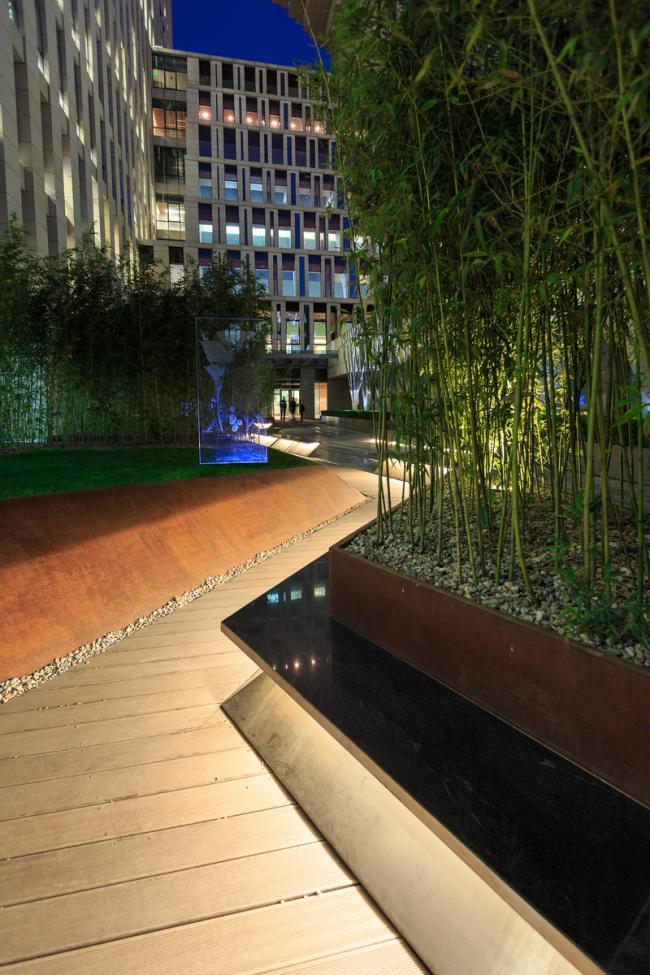

庭院里的竹林小徑

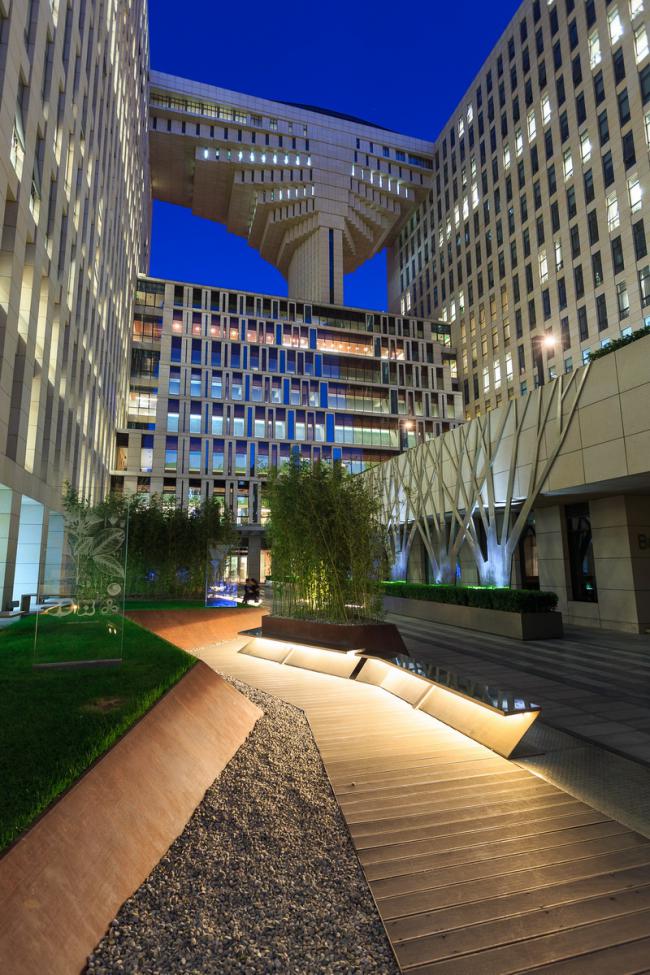

庭院夜景

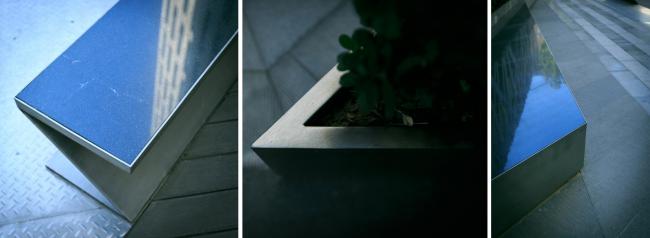

金屬

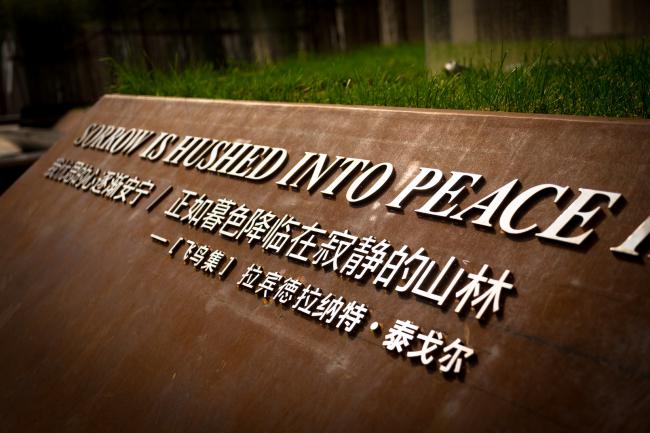

　　在種植池的最東側，拉絲不銹鋼雕刻的印度詩人泰戈爾飛鳥集中的詩句“”Sorrow is hashed into Peace in my heart, Like the Evening among the silent trees“（我憂思的心逐漸安寧，正如暮色降臨在寂靜的山林），它與詩瀑上的Sleeping in the forest形成首尾呼應。

泰戈爾詩

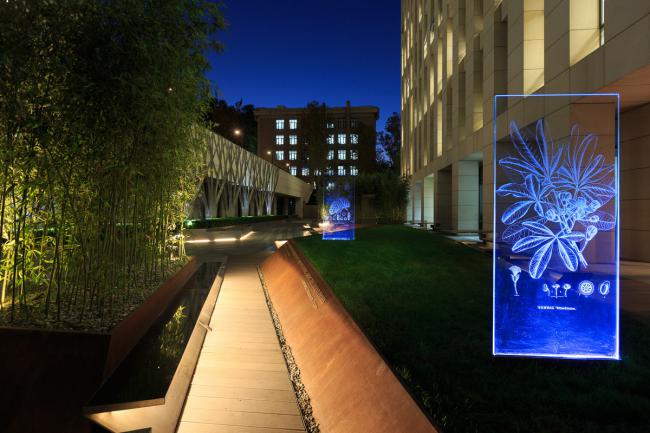

　　種植池中設有5片Pm2.5感應玻璃藝術裝置。利用激光內雕技術將五種代表性植物圖解雕刻于20mm厚的玻璃之中。通過跨學科的合作，設計了由PM2.5傳感器和Arduino單片機組成的控制系統，自制了防水的數控LED燈條，3d打印機打印了防水的控制系統外殼，并將其隱蔽得安裝在懸桌之下。傳感器實時監測空氣中PM2.5顆粒濃度，并將其轉換為數字信號，動態的控制安裝在激光內雕玻璃底部的LED燈條的顏色，空氣質量良好時燈光為藍白色，空氣質量惡化燈光顏色逐漸變紅，變化的LED燈照亮玻璃之中的植物紋樣，使之仿佛具備了生命的呼吸，動態地呼應著周邊的環境。它使庭院具有了多重的藝術與生態的含義。

PM2.5感應藝術裝置

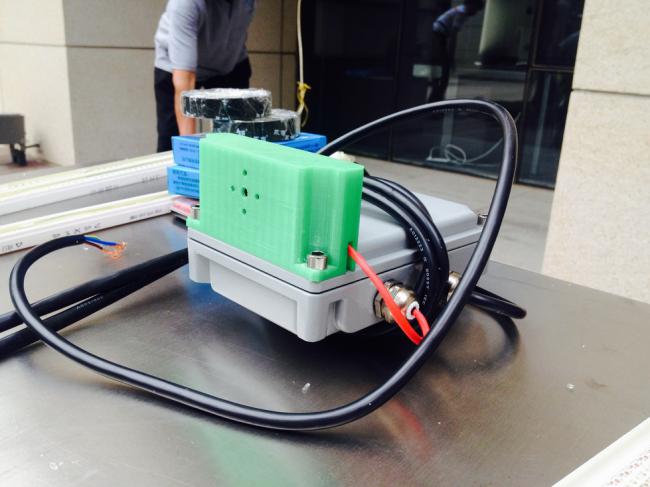

Arduino單片機與空氣質量傳感器

　　在溪山行旅庭院，“山”“水”“樹”以及行走在期間的“人”被并置在一起，中國古代繪畫語言、英文詩歌文字語言、現代材料構成的抽象景觀語言被并置在一起，共同構成對“溪山行旅“這個敘事主題的跨時空、跨文化的圖文和空間的共釋。
