上海泰同棧慢行橋景觀設計 | 山水秀建筑事務所

小清歡 2019-12-05 來源：gooood

項目名稱：

上海泰同棧慢行橋景觀設計
項目地點：

上海浦東新區泰同棧
項目規模：

橋長180 m
設計公司：

山水秀建筑事務所
施工單位：

中建八局
委托方：

上海東岸投資（集團）有限公司
建成時間：

2017
圖片來源：

梁山

2016年開始，上海市啟動了黃浦江兩岸濱水公共空間的貫通開發工作。浦東新區在東岸沿線計劃建設12座云橋以打通沿江開放空間中的斷點，它們既是漫步、跑步、騎行的慢行道，同時也將成為浦江東岸重要的景觀標志。

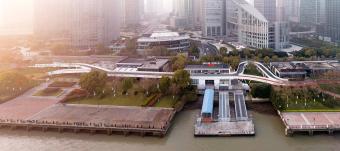

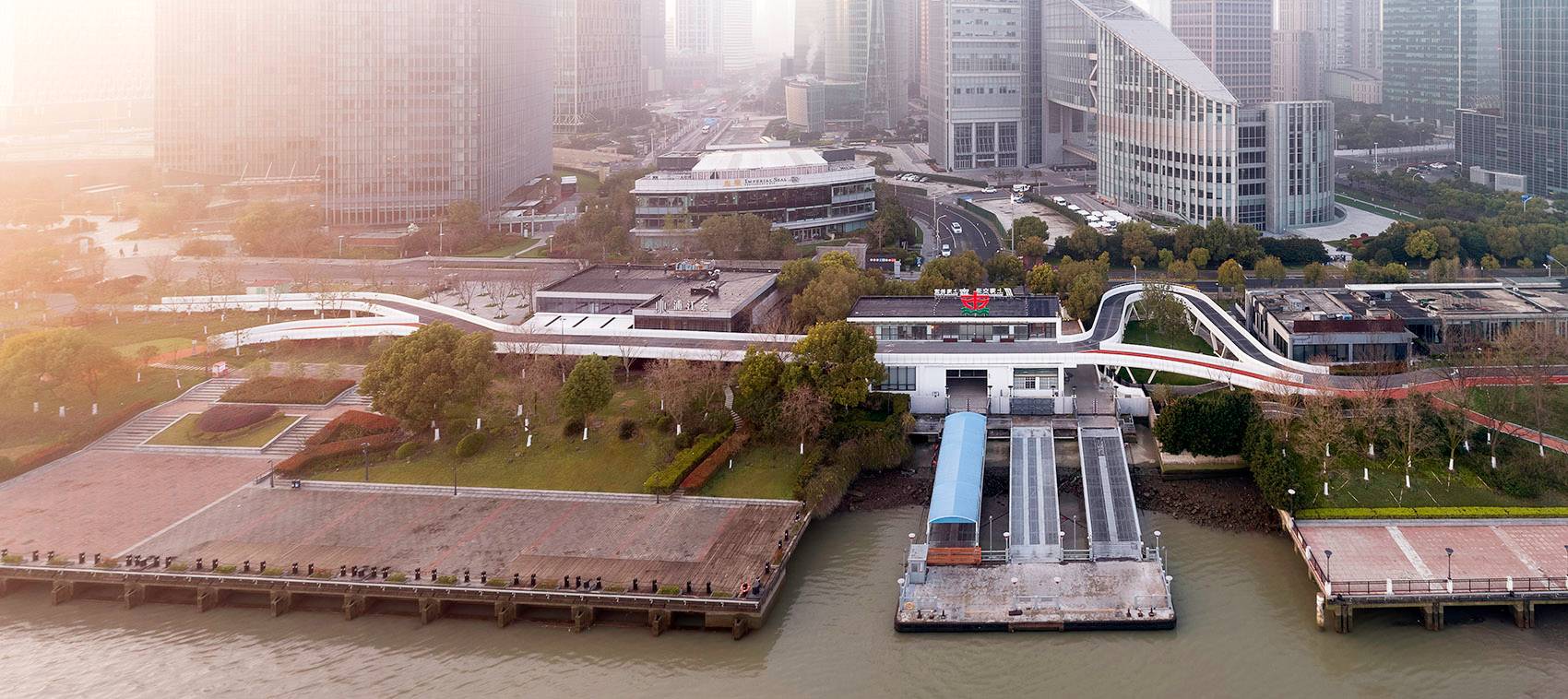

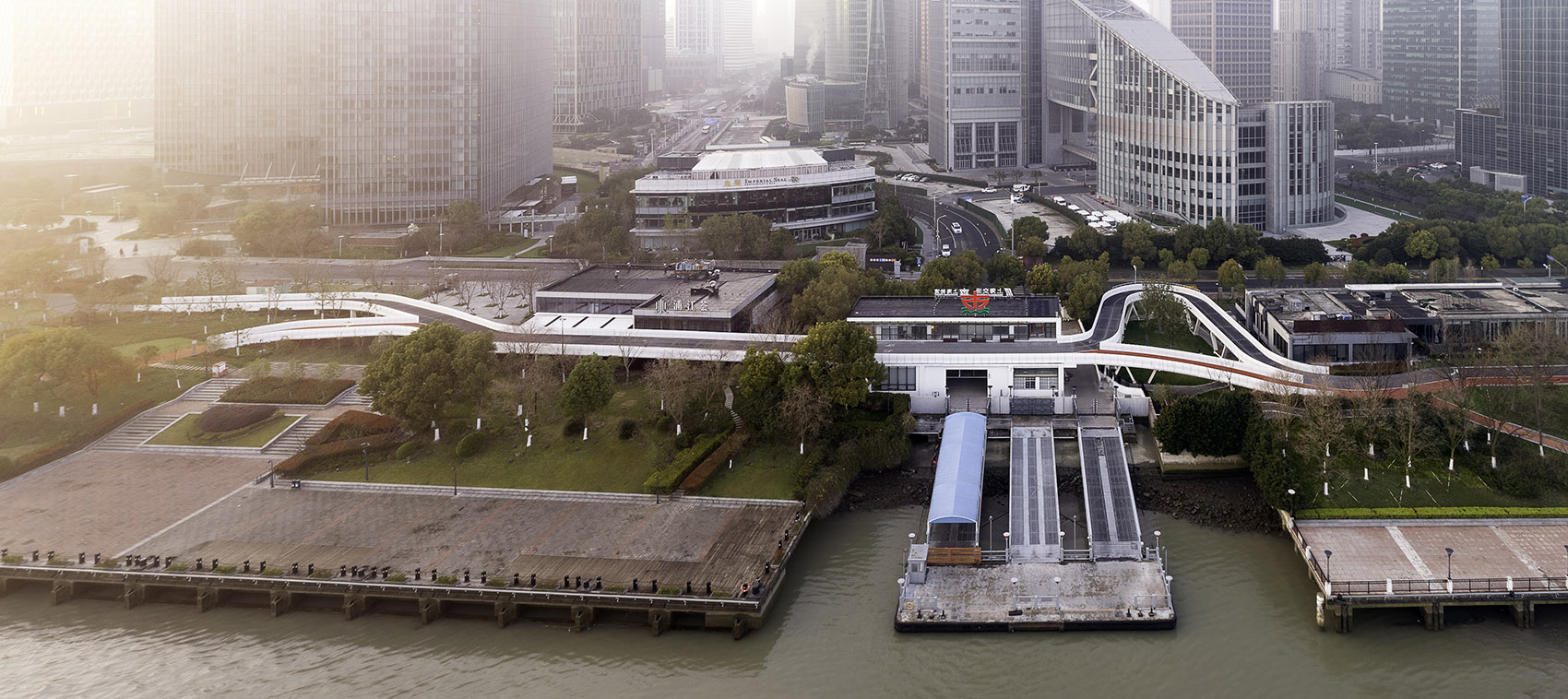

_{▼北側鳥瞰圖}

泰同棧慢行橋跨越泰同棧輪渡，將東側的大都會廣場和西側的陸家嘴CBD綠地貫通，向西南可遙望東方明珠電視塔。橋體全長約180米，連同地面景觀道路共約389米。慢行橋結合場地高差避讓周邊建筑，設計為兩條蜿蜒的橋體，一條為騎行橋，一條為跑步漫步橋。之字形的橋身穿行于沿江植被茂密的景觀帶中，帶領游玩和運動的人群在橋上慢慢行進和爬升，時分時合，在最高處匯集于泰同棧輪渡上方，或相聚在橋下庭院，故名曰＂匯之橋＂。

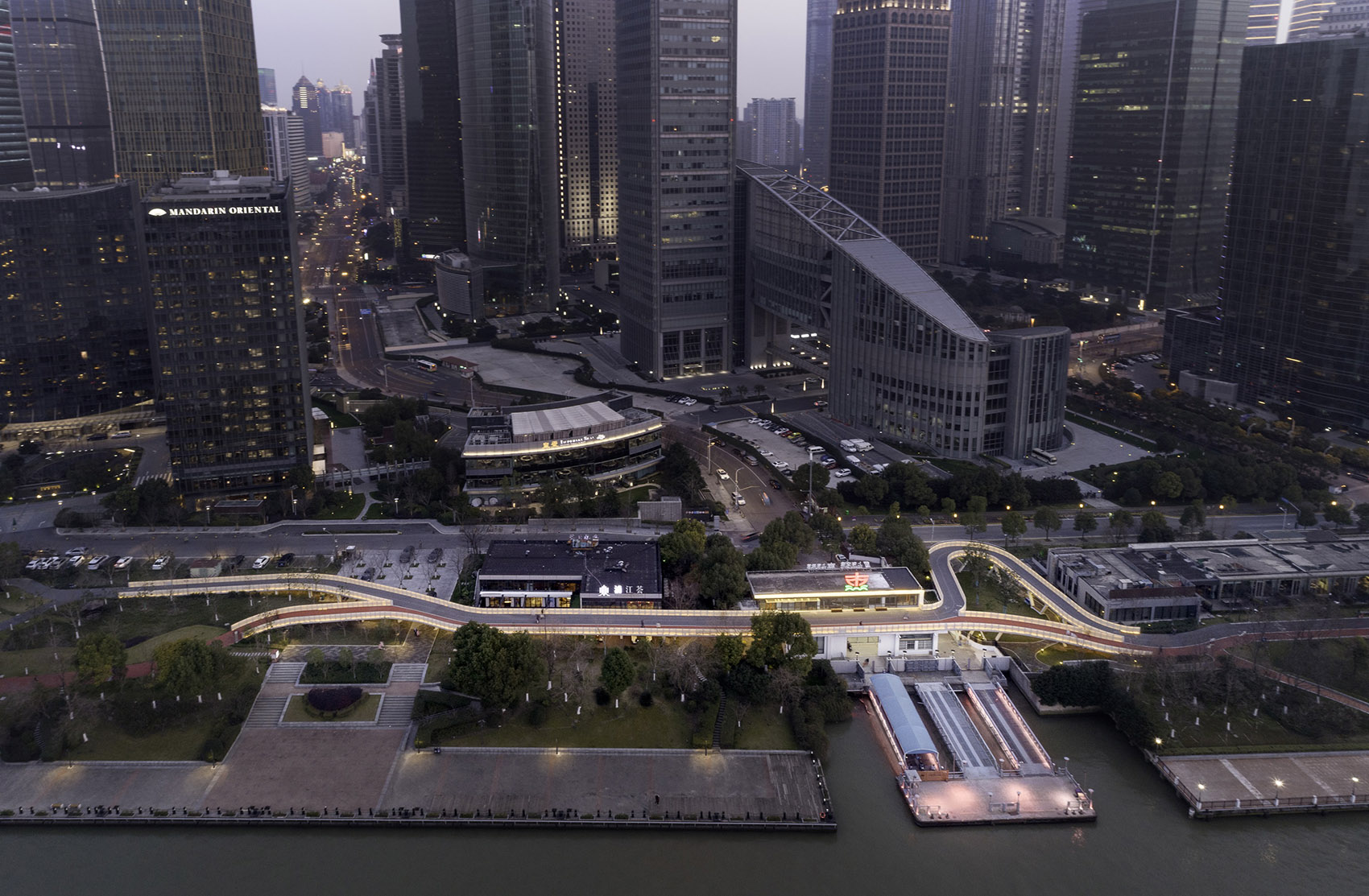

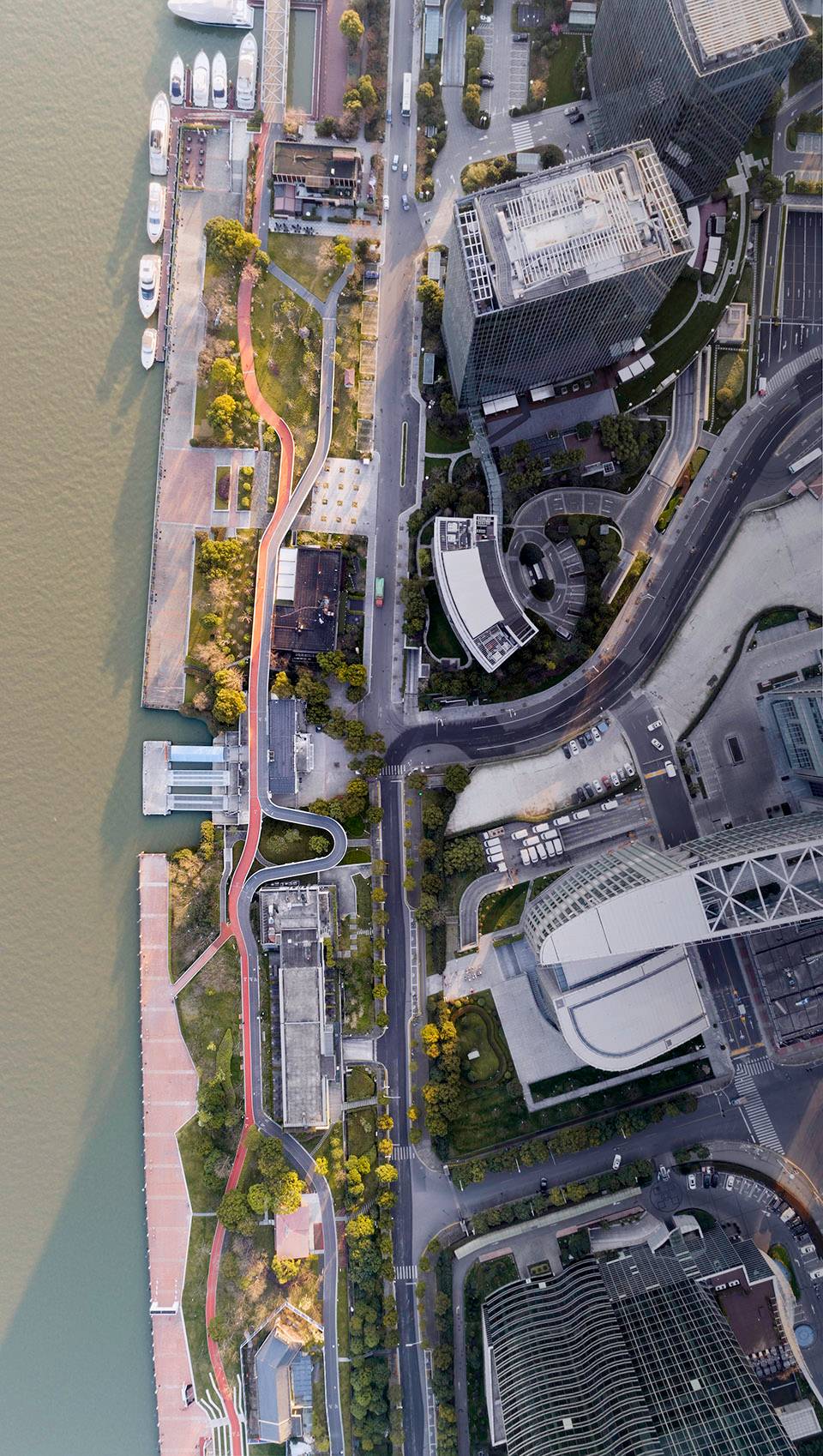

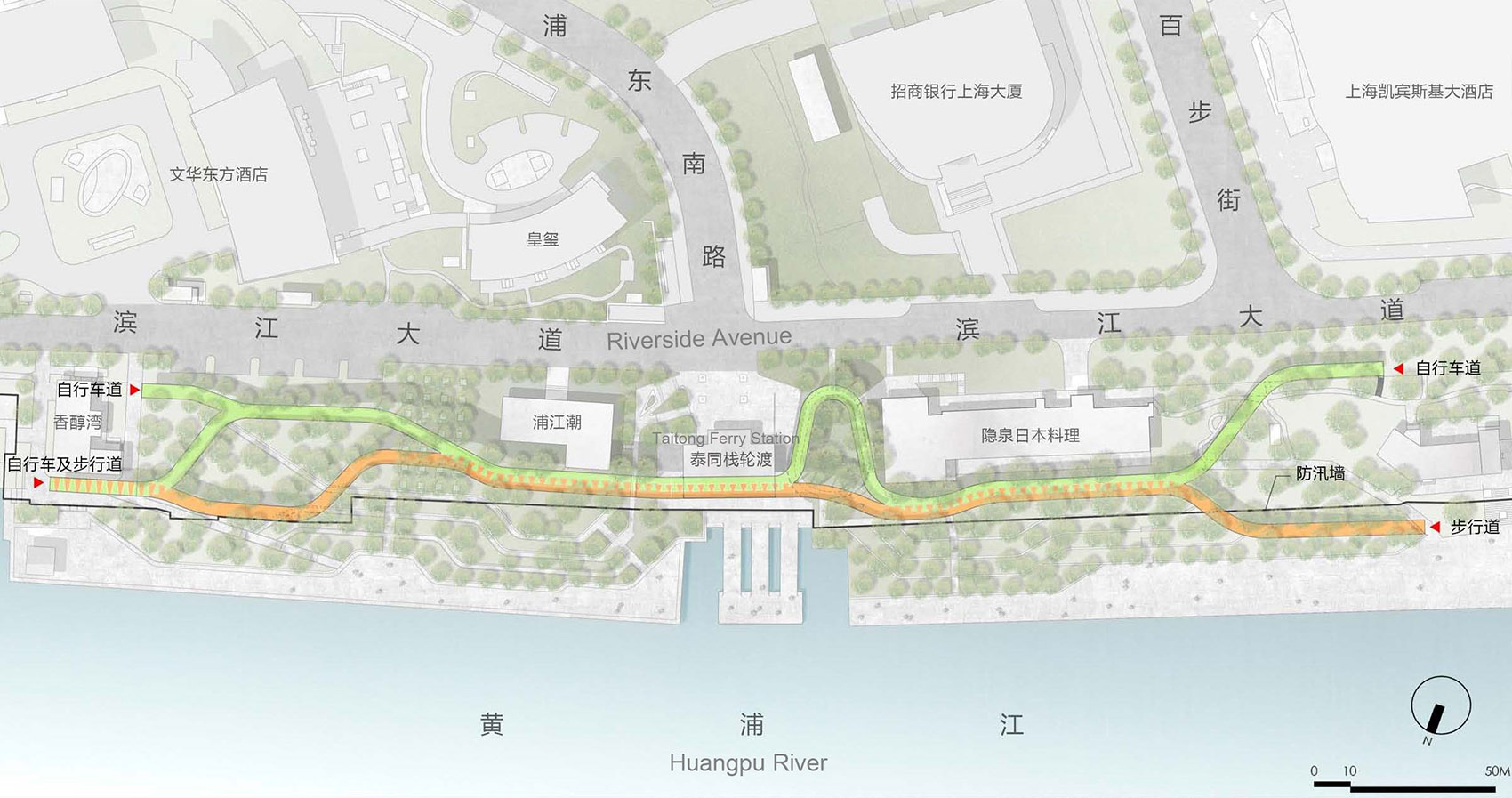

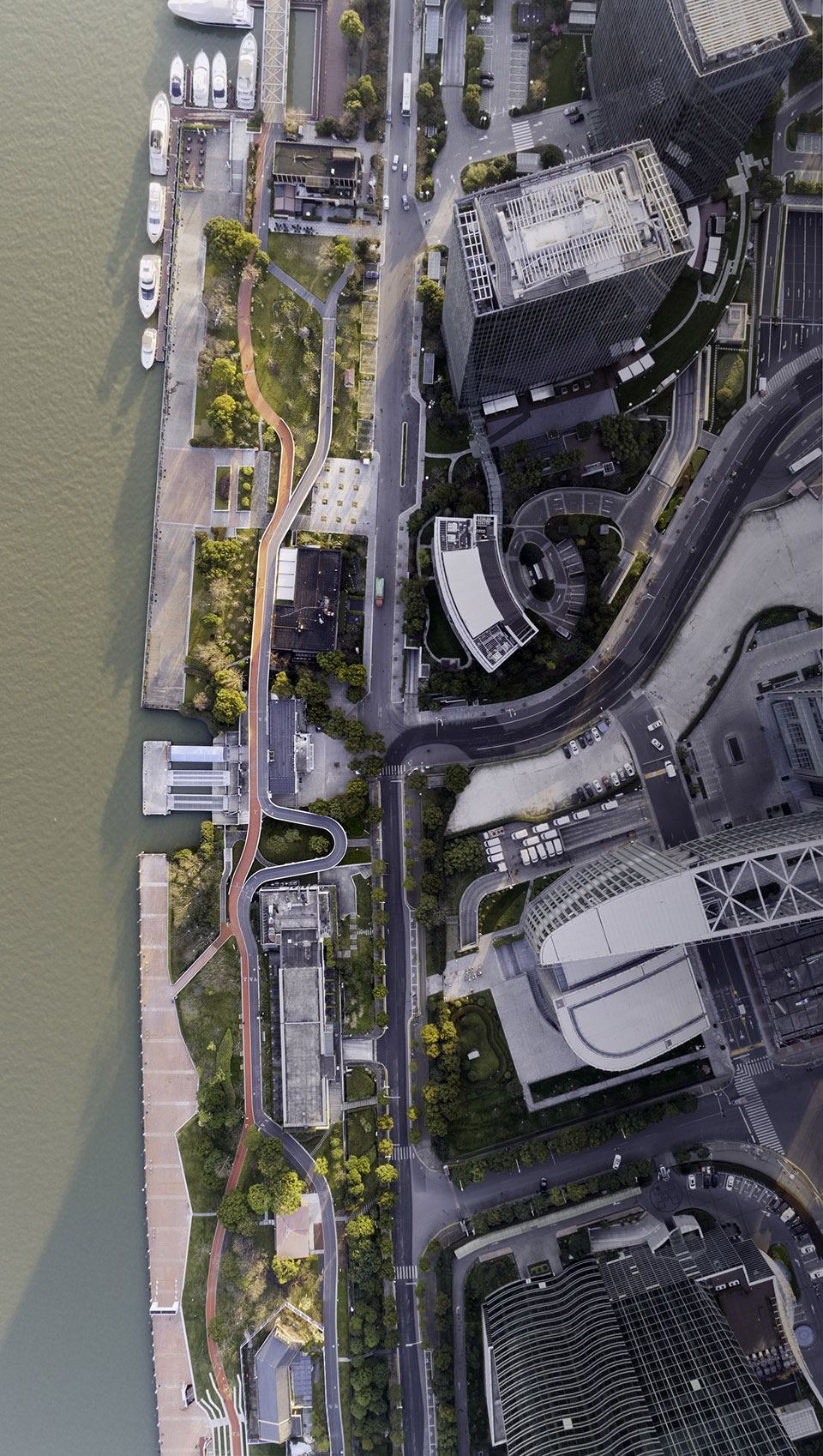

_{▼俯視圖，項目貫通陸家嘴CBD綠地}

貫通

跑步、漫步、騎行這三條路徑在過去被泰同棧碼頭打斷無法貫通，慢行橋?qū)⑷扇肆鲄R聚在一起，在碼頭二層平臺處進行跨越，實現三線貫通。設計同時考慮了穿越橋體和景觀帶到江邊散步的人群流線，在泰同棧東側中部設計橋下廣場，引導人群走到江邊。并在泰同棧西側的街角空間設計庭院和小路，為濱江散步人群提供通行和休息場所。

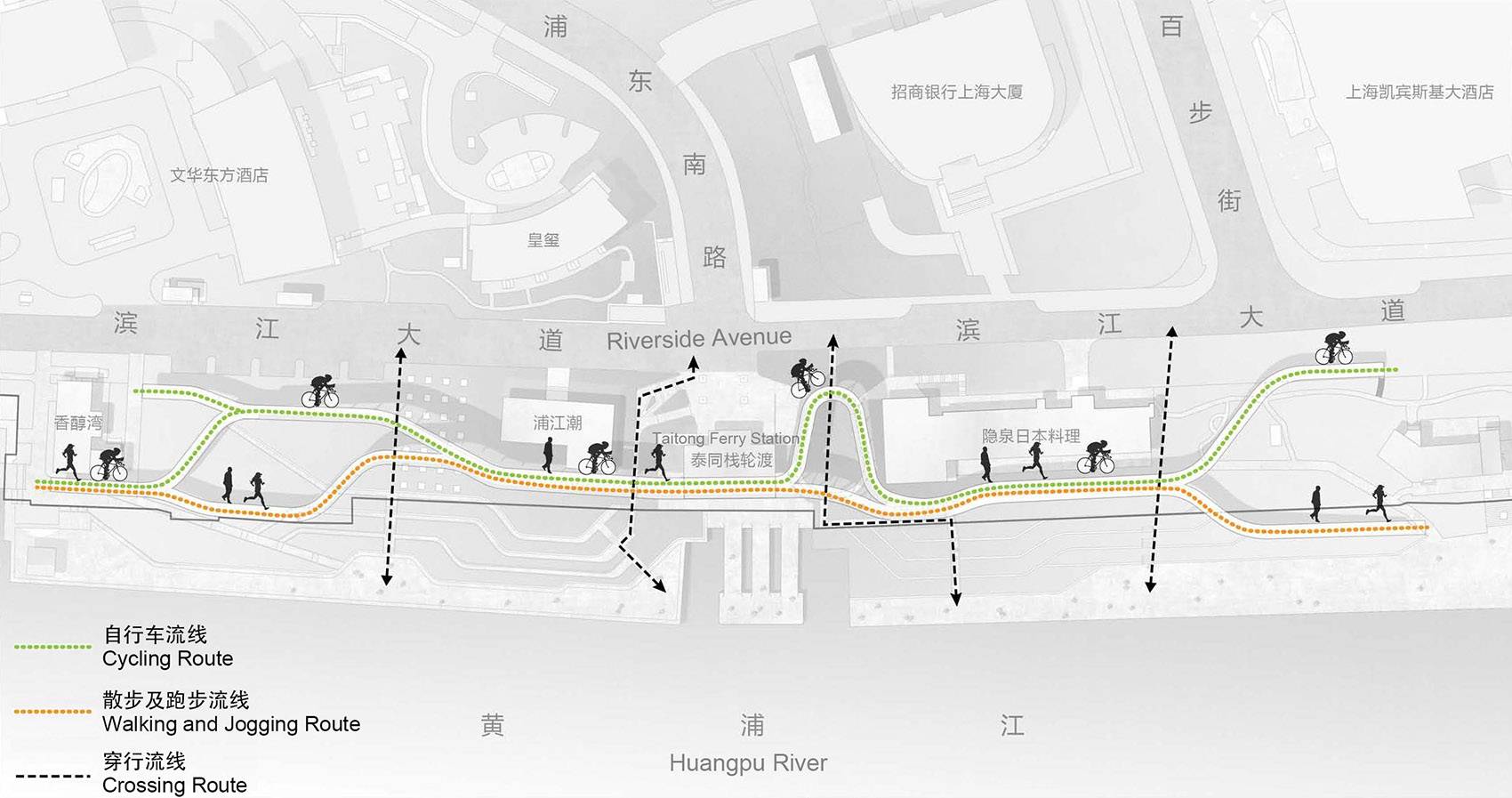

_{▼流線分析圖，跑步、慢行和騎行三線貫通}

匯之

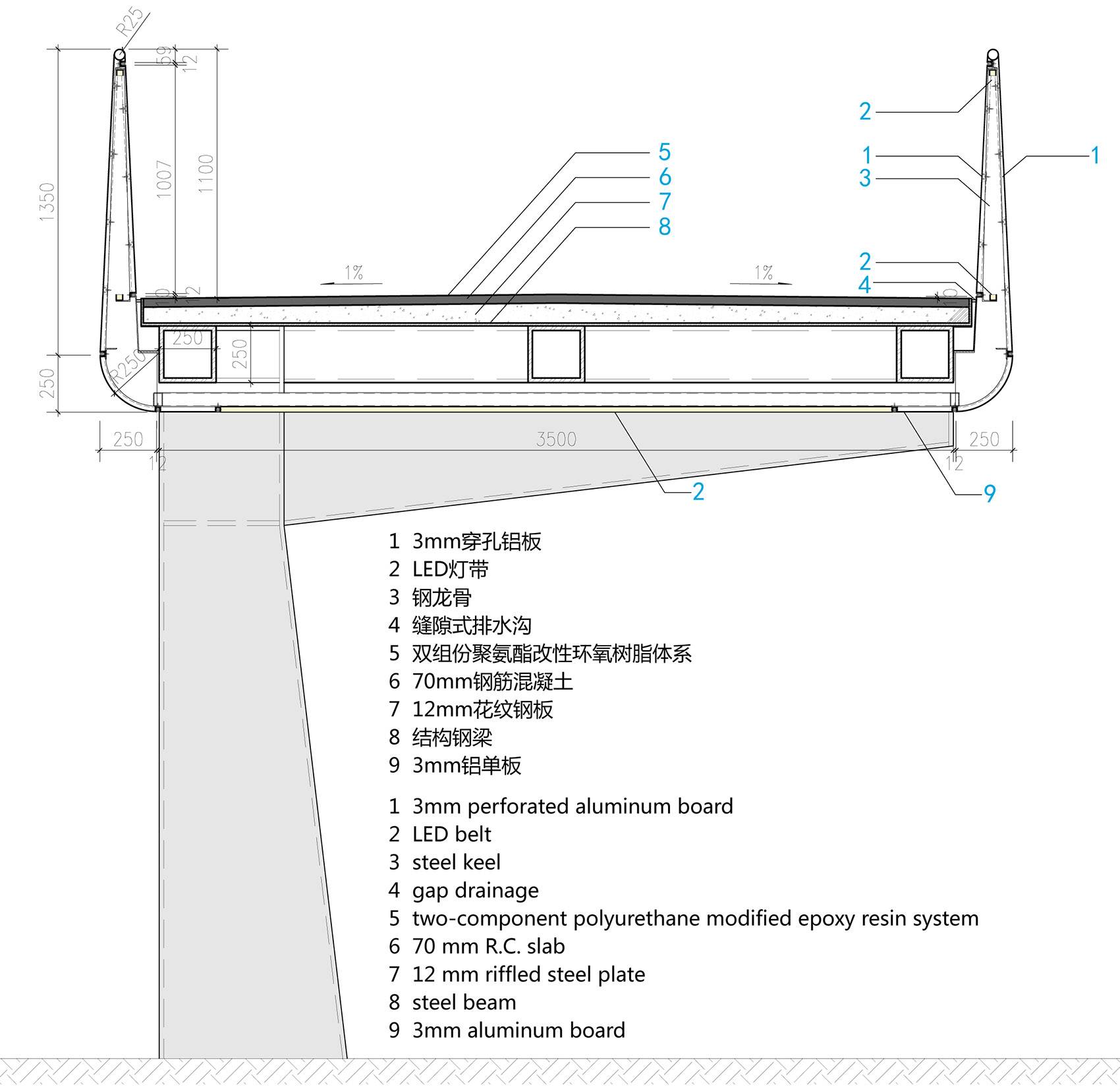

在植被茂密的沿江景觀帶中，三股人流通過兩條優美蜿蜒的橋體匯聚，一條為騎行橋，一條為跑步和漫步橋。步行橋和騎行橋?qū)挾染鶠?米，兩橋合并處橋?qū)?米。

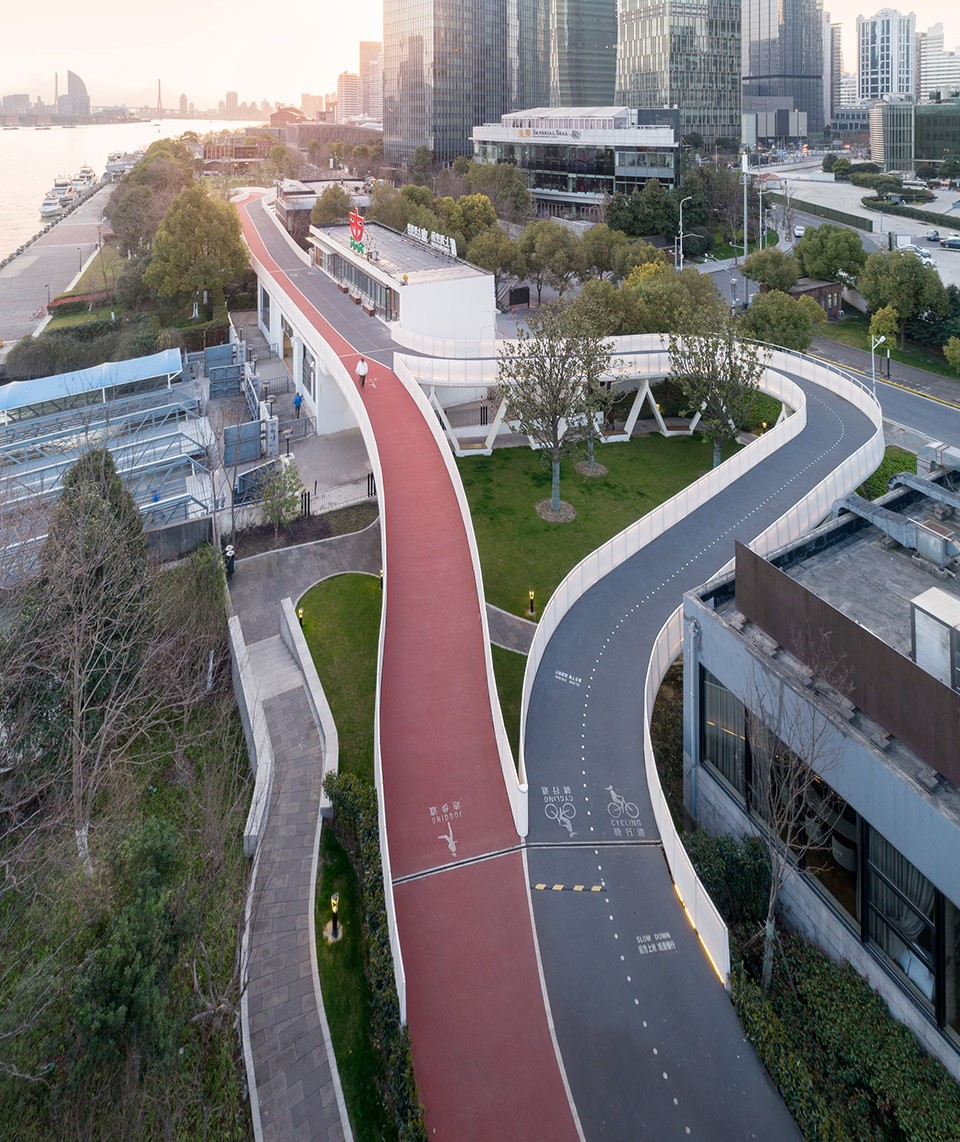

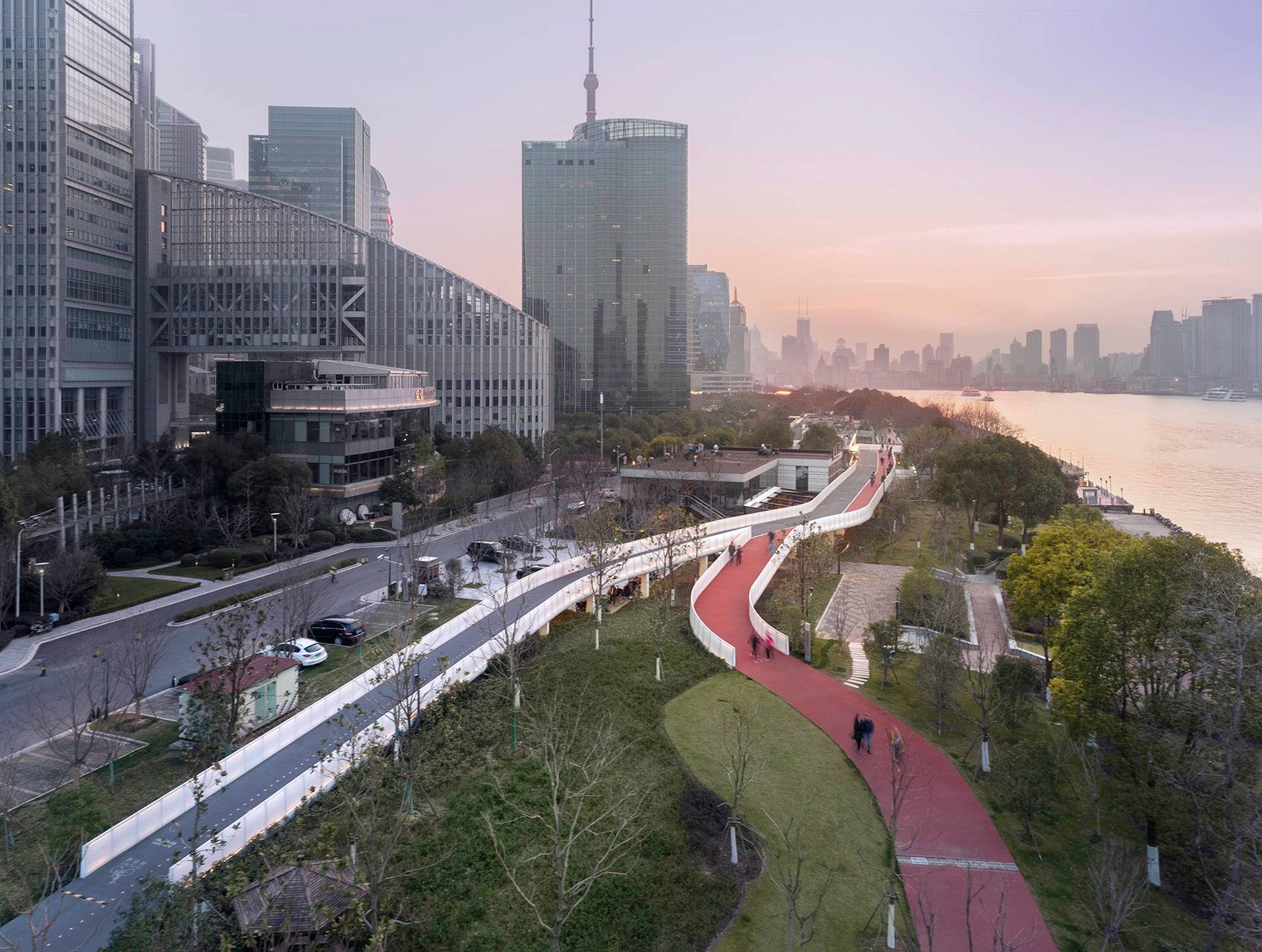

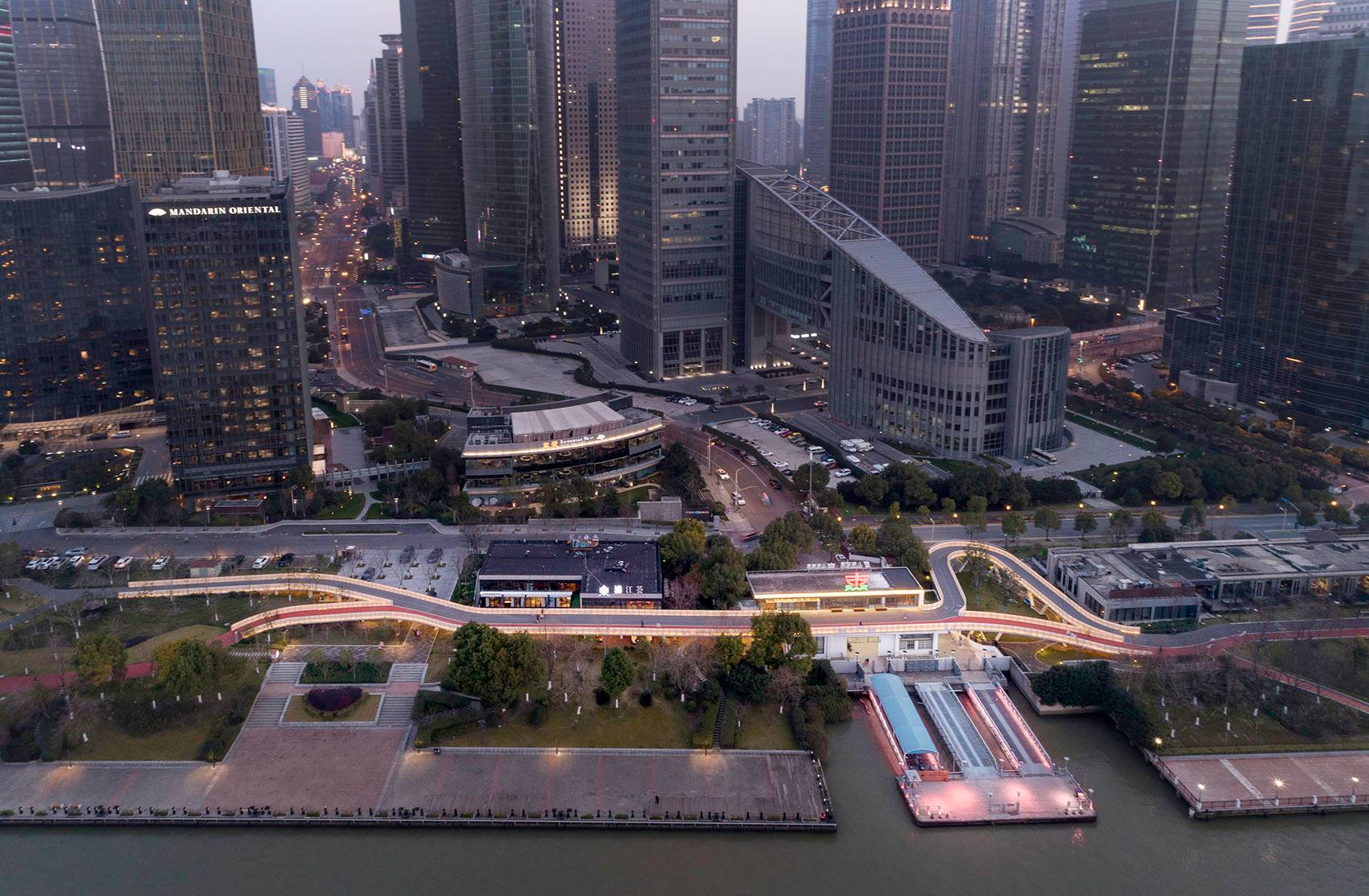

_{▼鳥瞰圖，不同人流匯聚在一起}

兩橋?qū)⒙?、跑步和騎行的人從不同的景觀道路接入，流線形的走勢與黃浦江中船只駛過留下的蜿蜒水痕相呼應，仿佛林間的自由航行。根據自行車坡道與跑步道對于坡度的不同要求，兩橋時而分叉，時而匯合，使通行者在雙橋動態的聚散中得以相互交流并欣賞壯麗的江景，并在分合中自然圍合出供人們小憩的庭院。

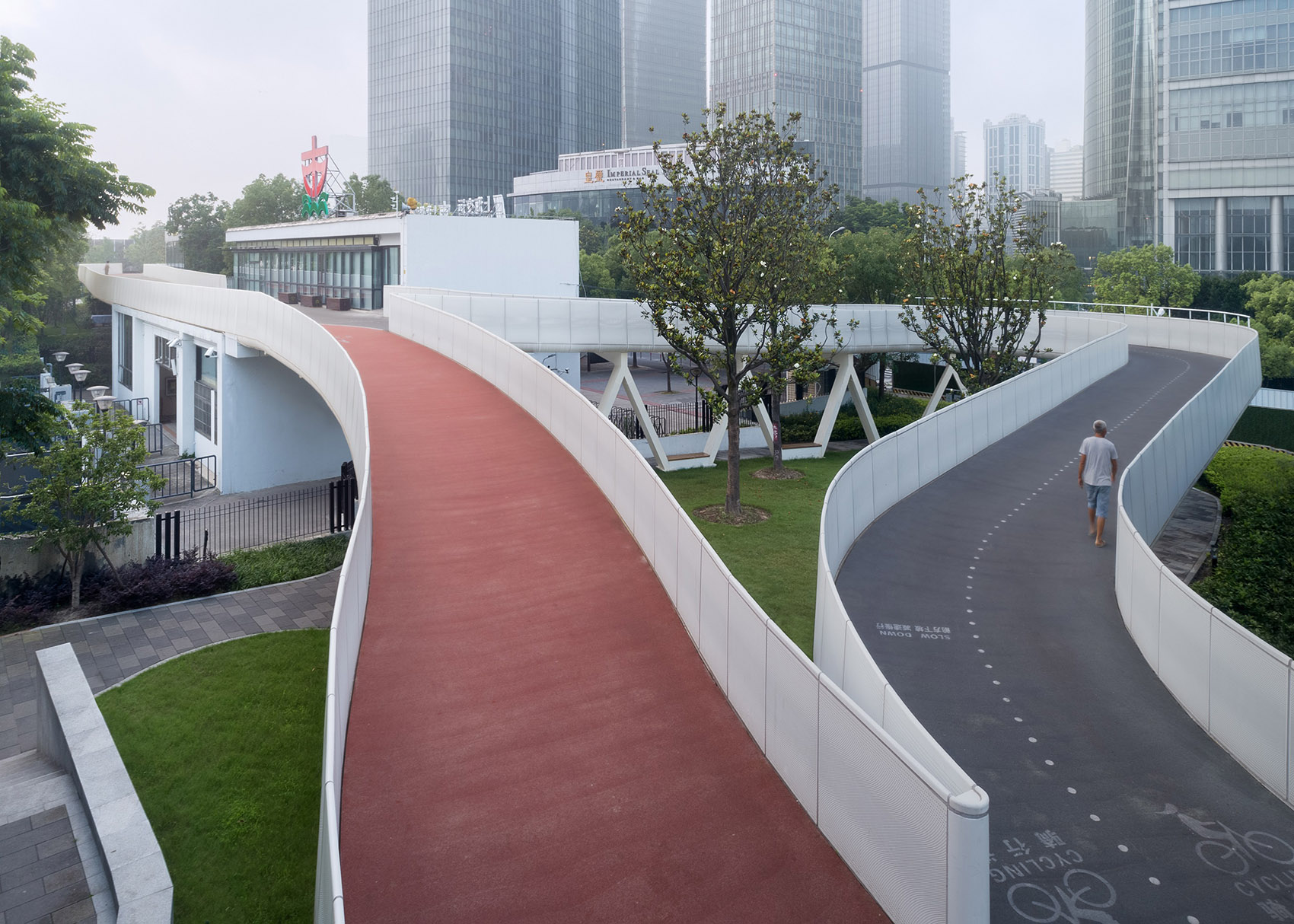

_{▼鳥瞰圖，雙橋圍合出供人休憩的庭院}

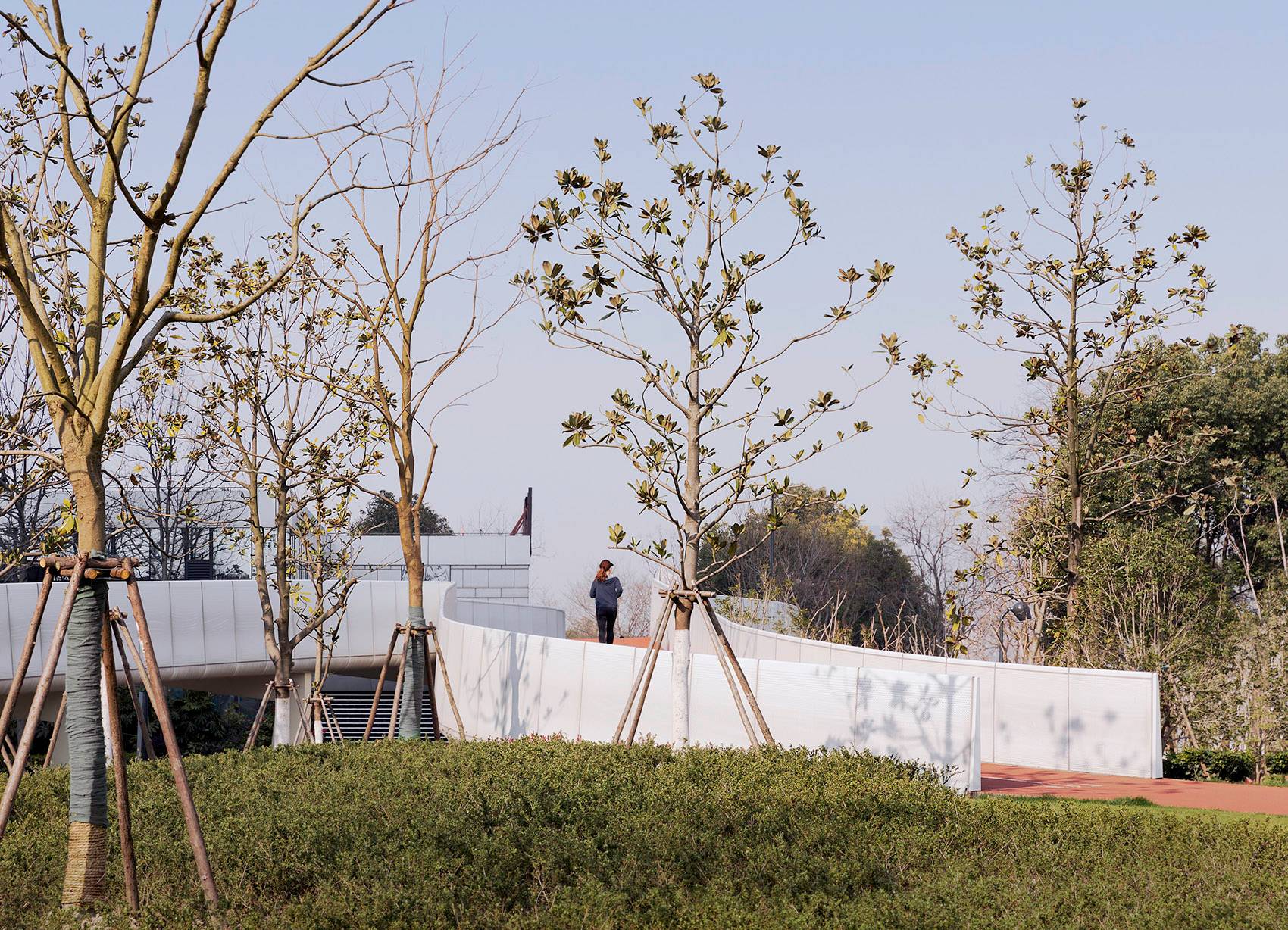

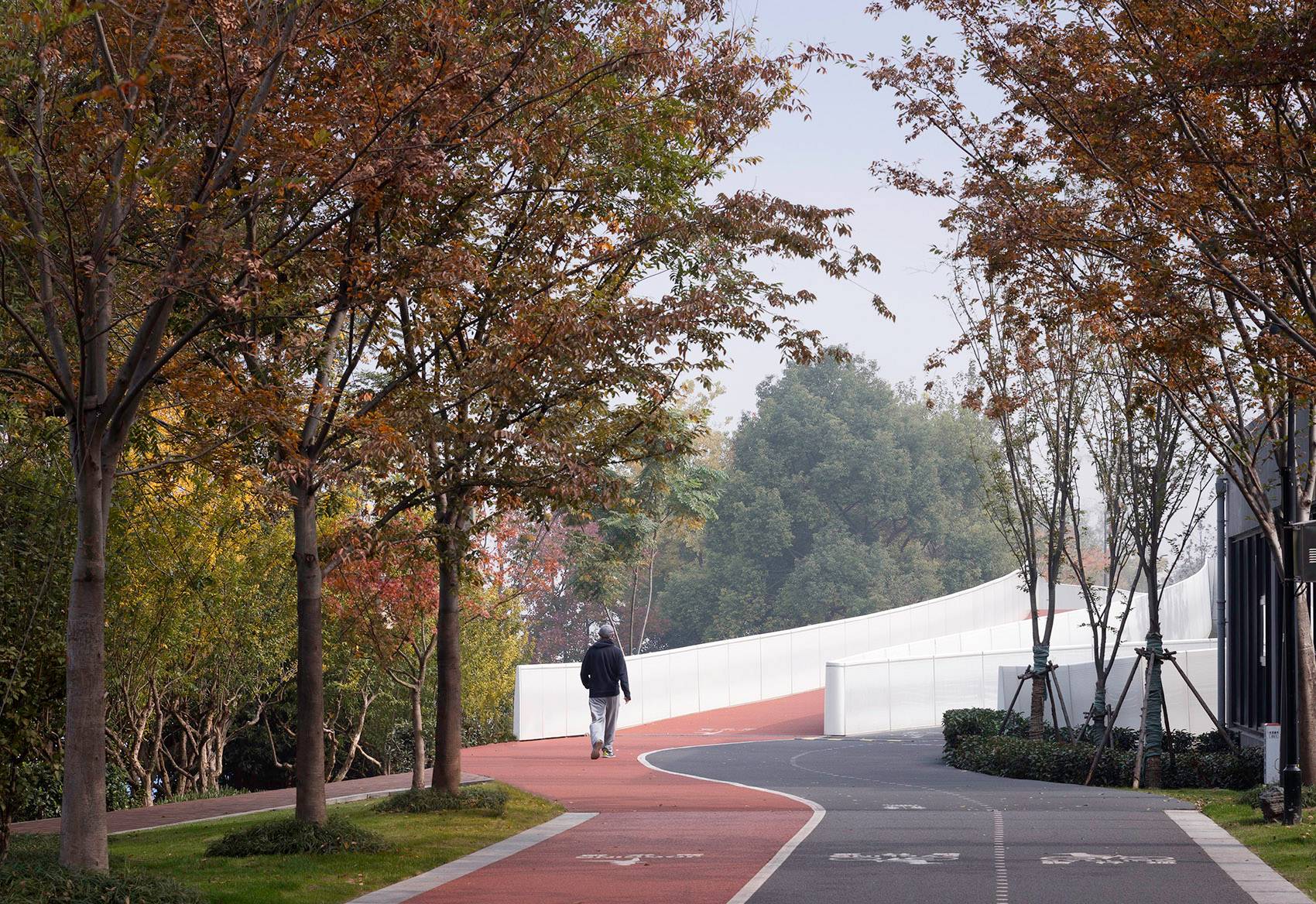

_{▼起坡點，位于茂密樹林中的跑步道和騎行道}

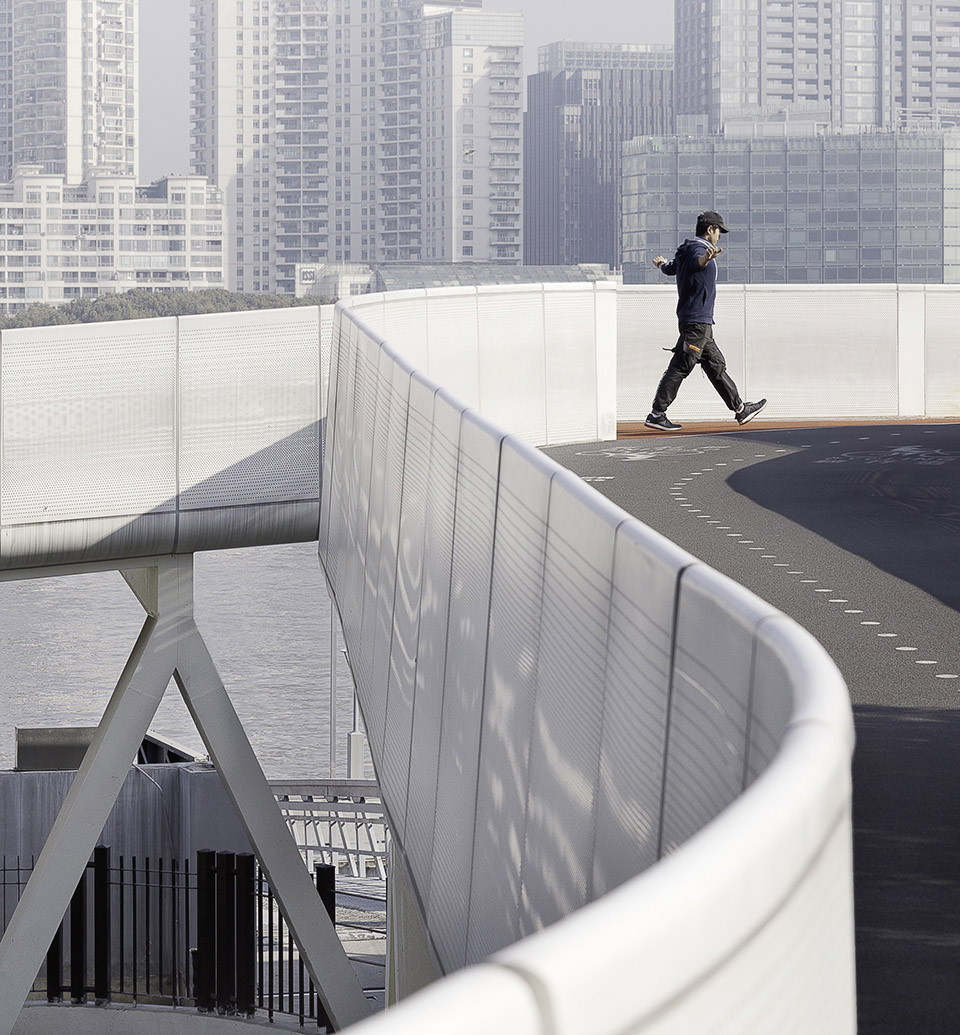

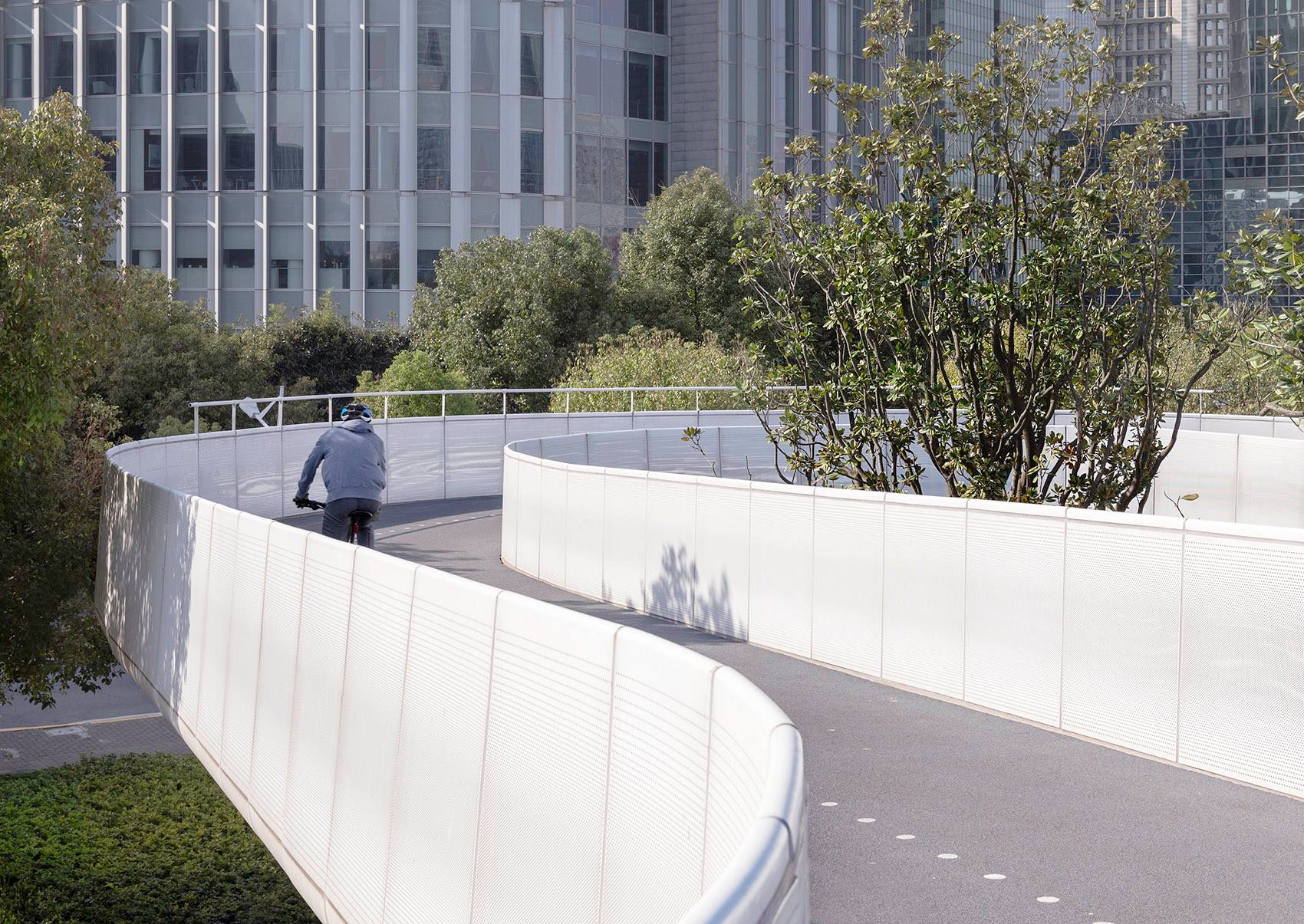

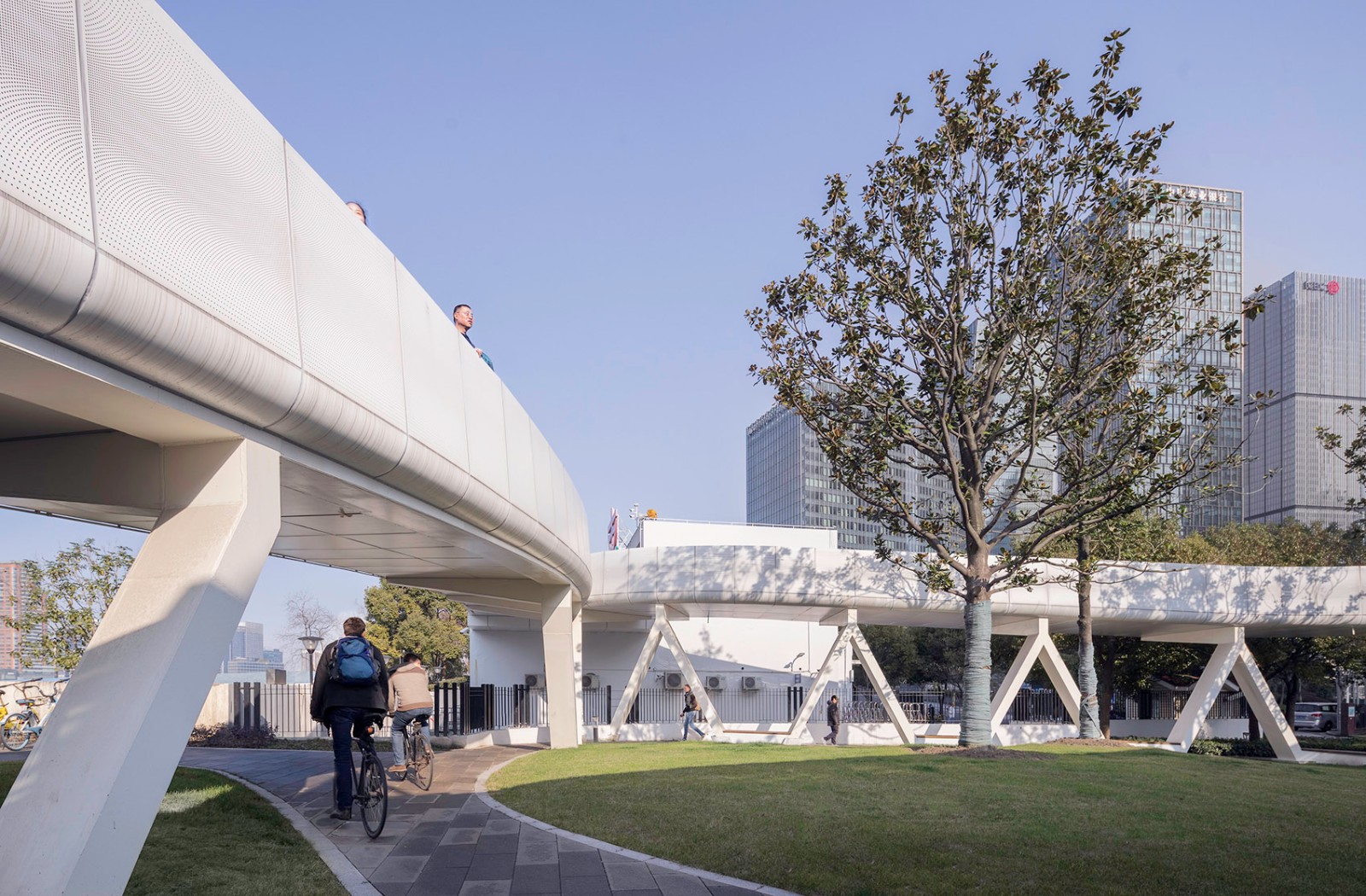

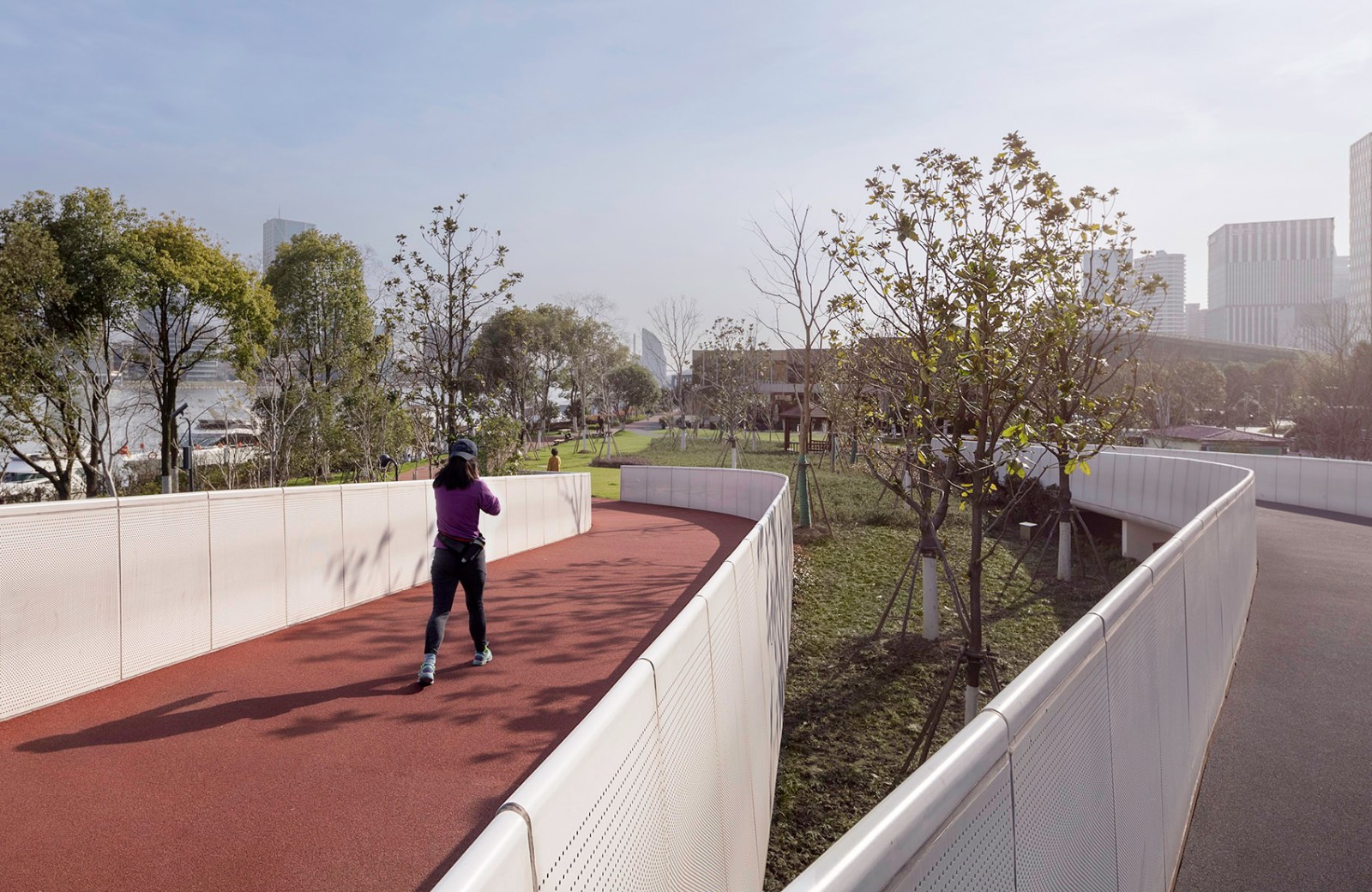

_{▼跑步道與騎行道的分合}

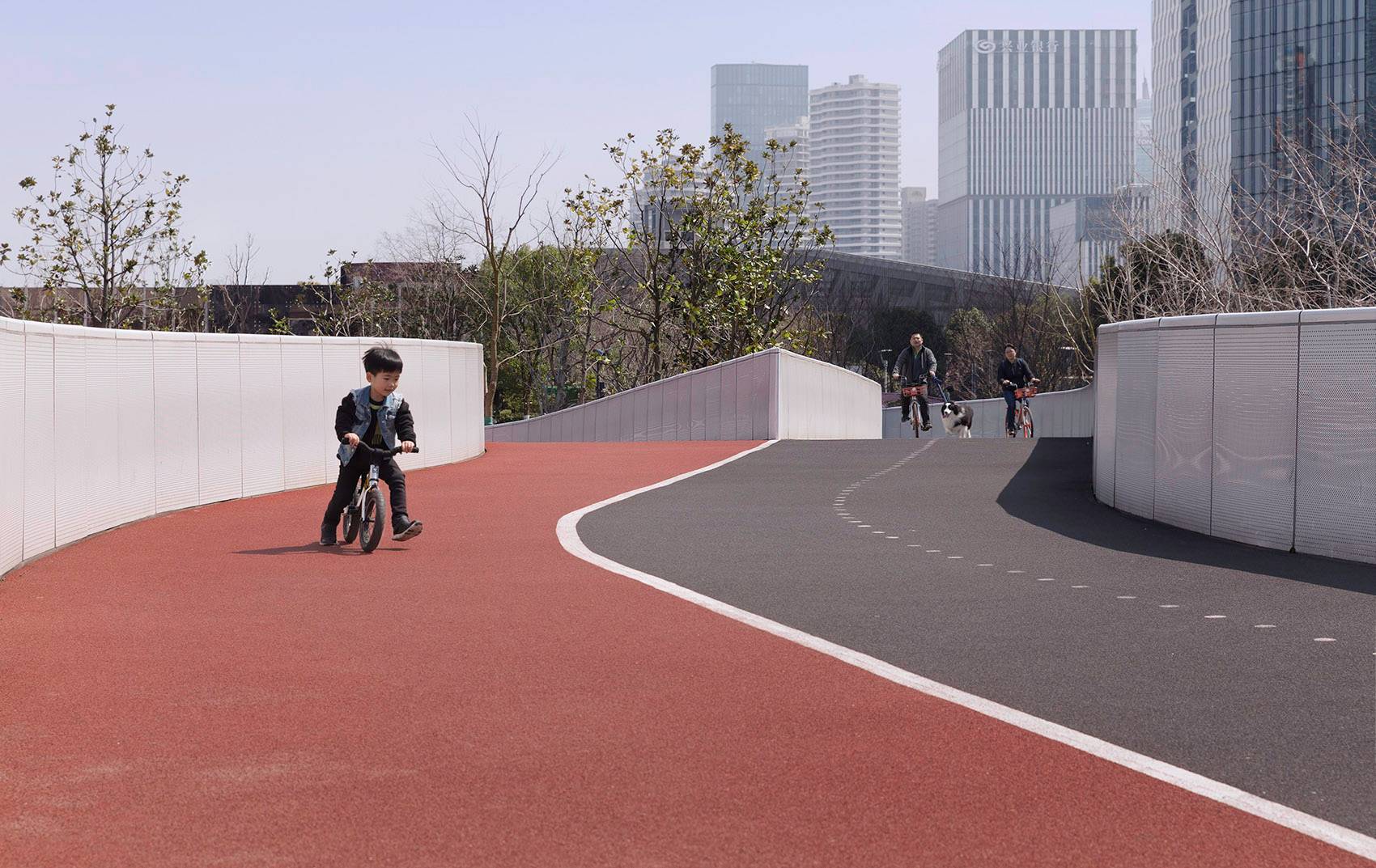

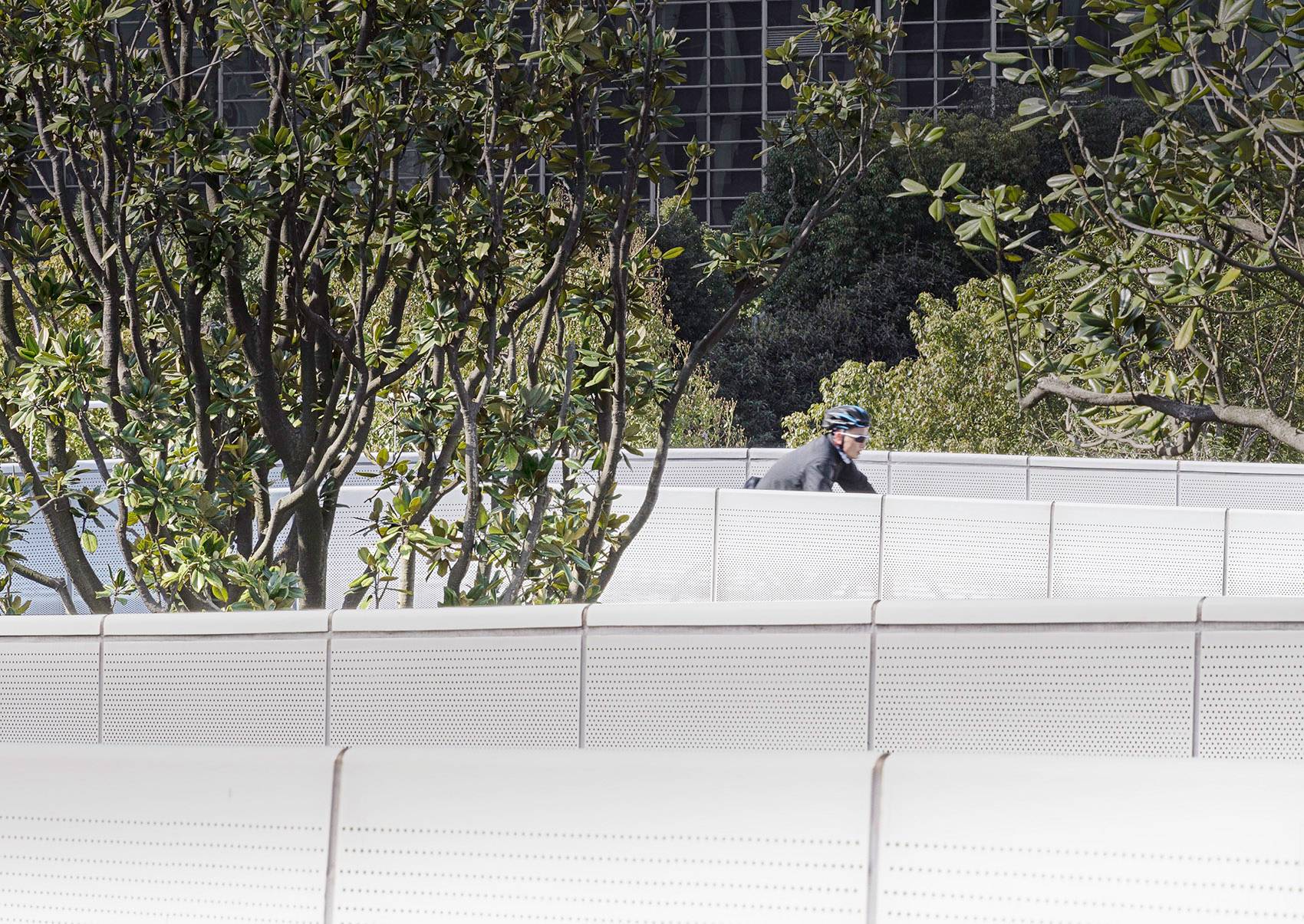

_▼騎行道

橋院

多種情境和氛圍在匯之橋中被交織在一起。在行進的方向上，步行者和騎行者在橋上實現聚集和分離，橋上與橋下也形成了動靜結合的空間，上部的跑步道與騎行道是活力的流動空間，而圍合的庭院則是閑適的停留空間。在圍合院落的橋下廊道中，橋面本身成為了廊頂，橋體底部的支撐結構則成了休息座椅。院落中央栽種的樹木更進一步強化了院落的意向，為人們提供宜人的休憩空間。

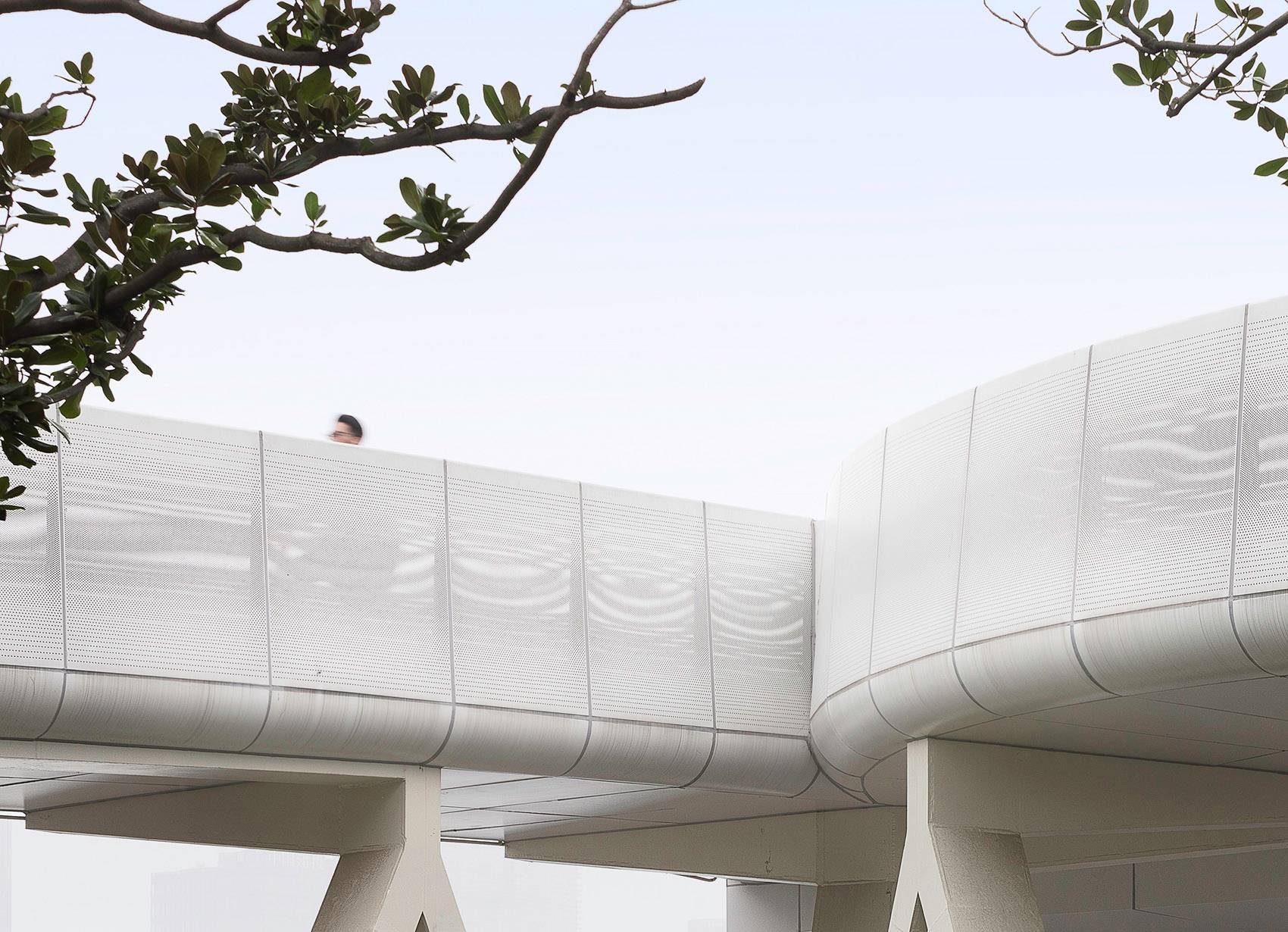

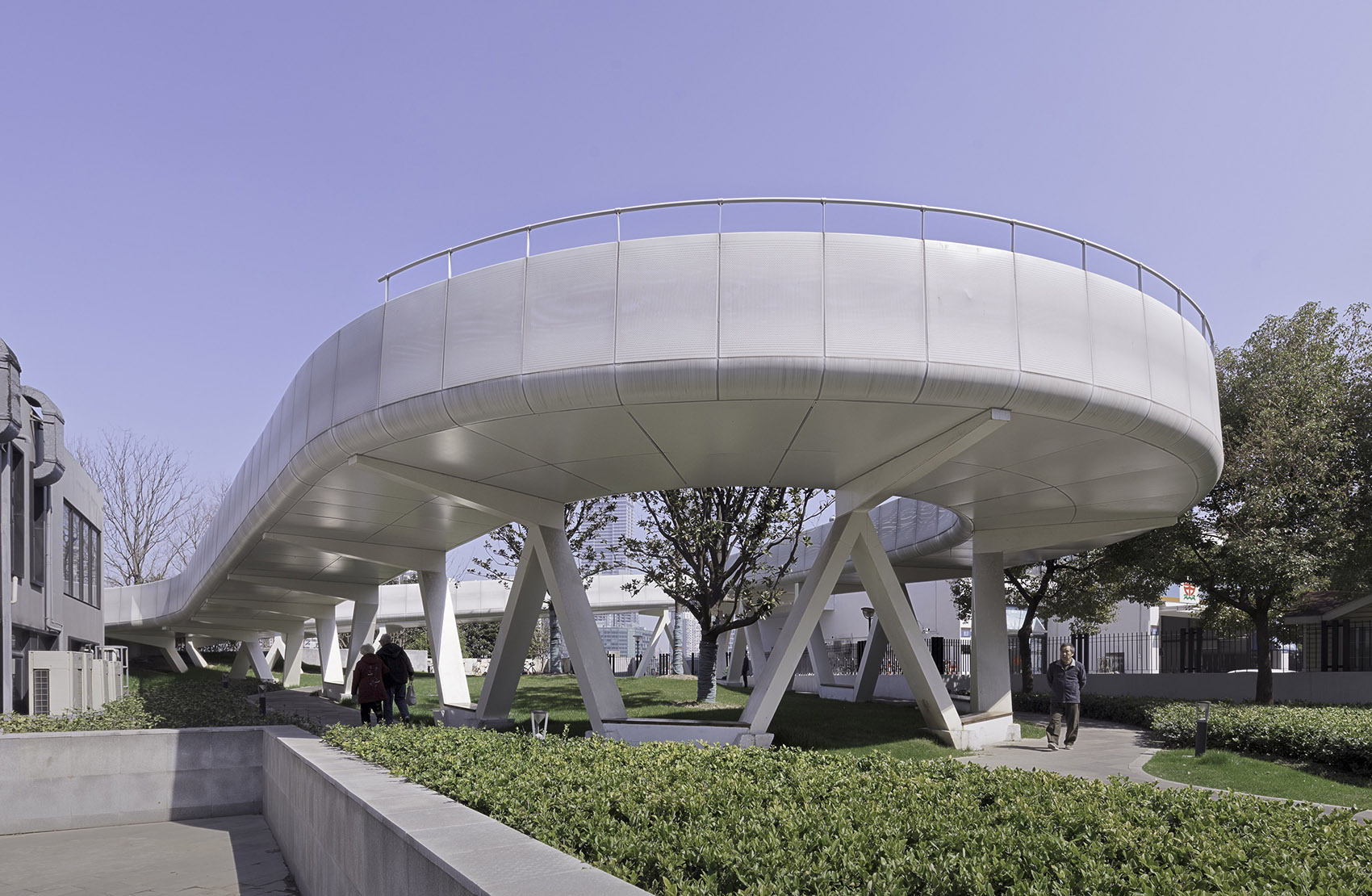

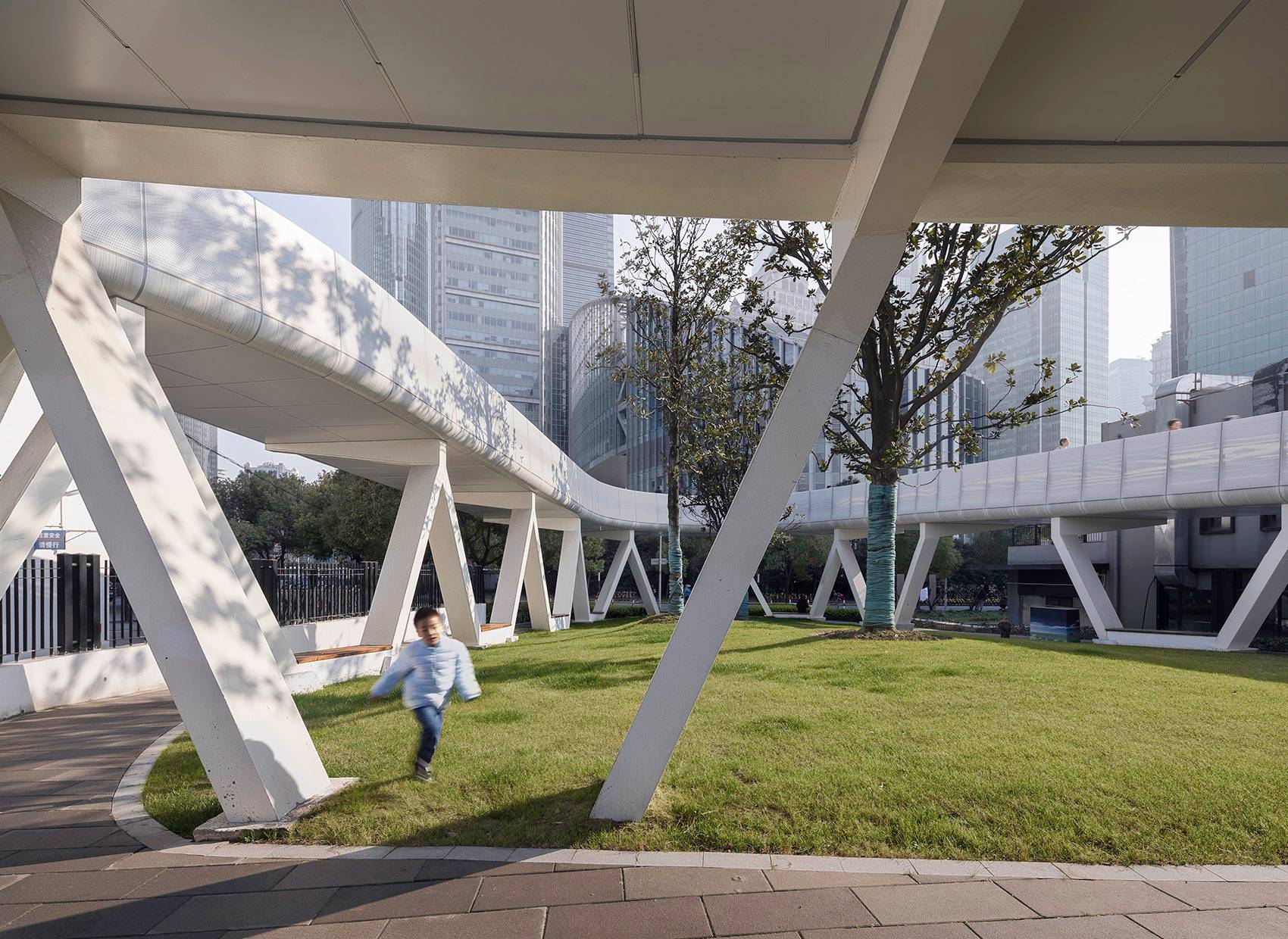

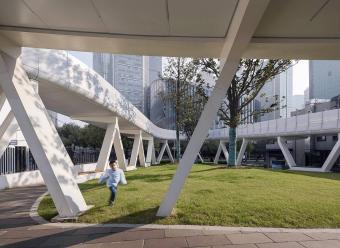

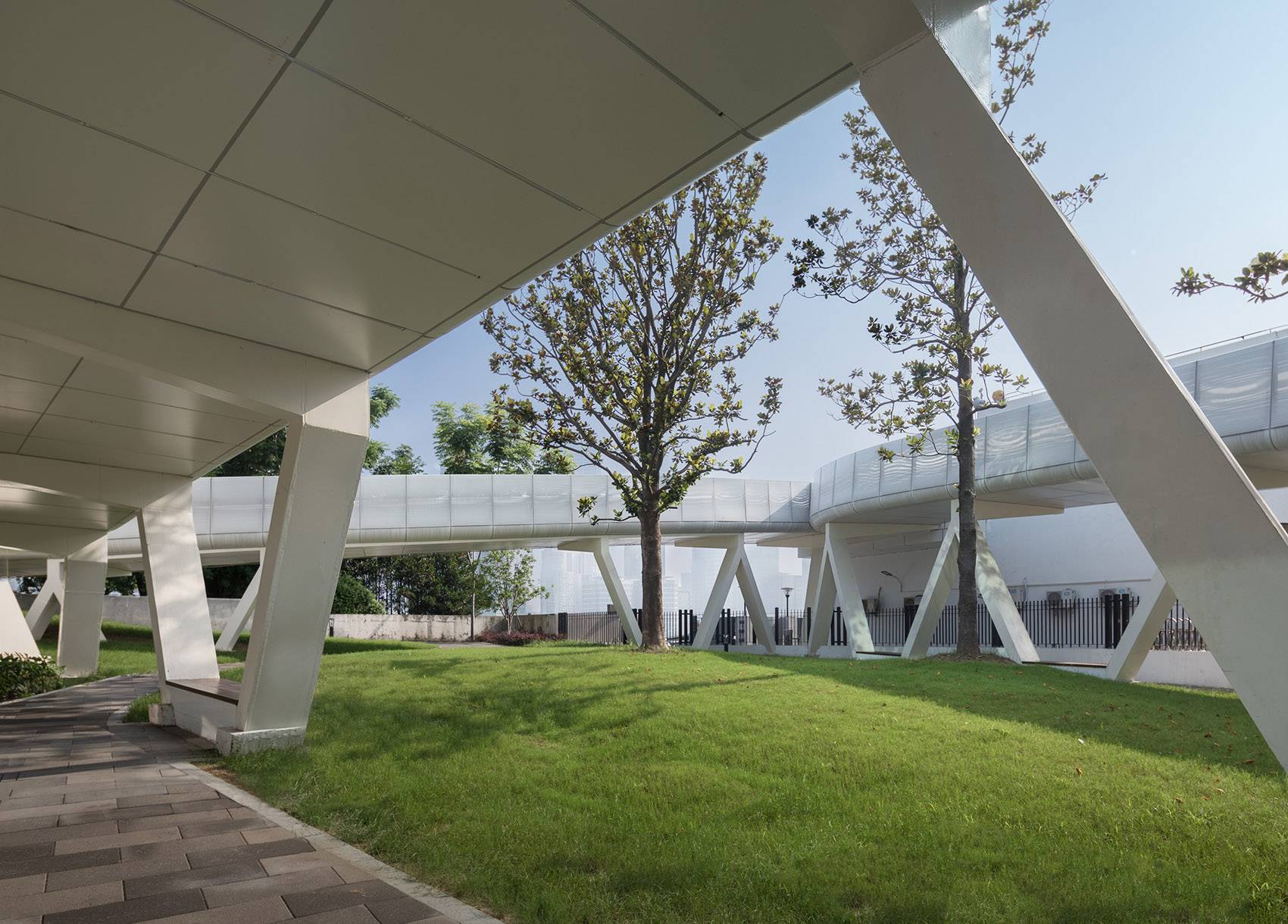

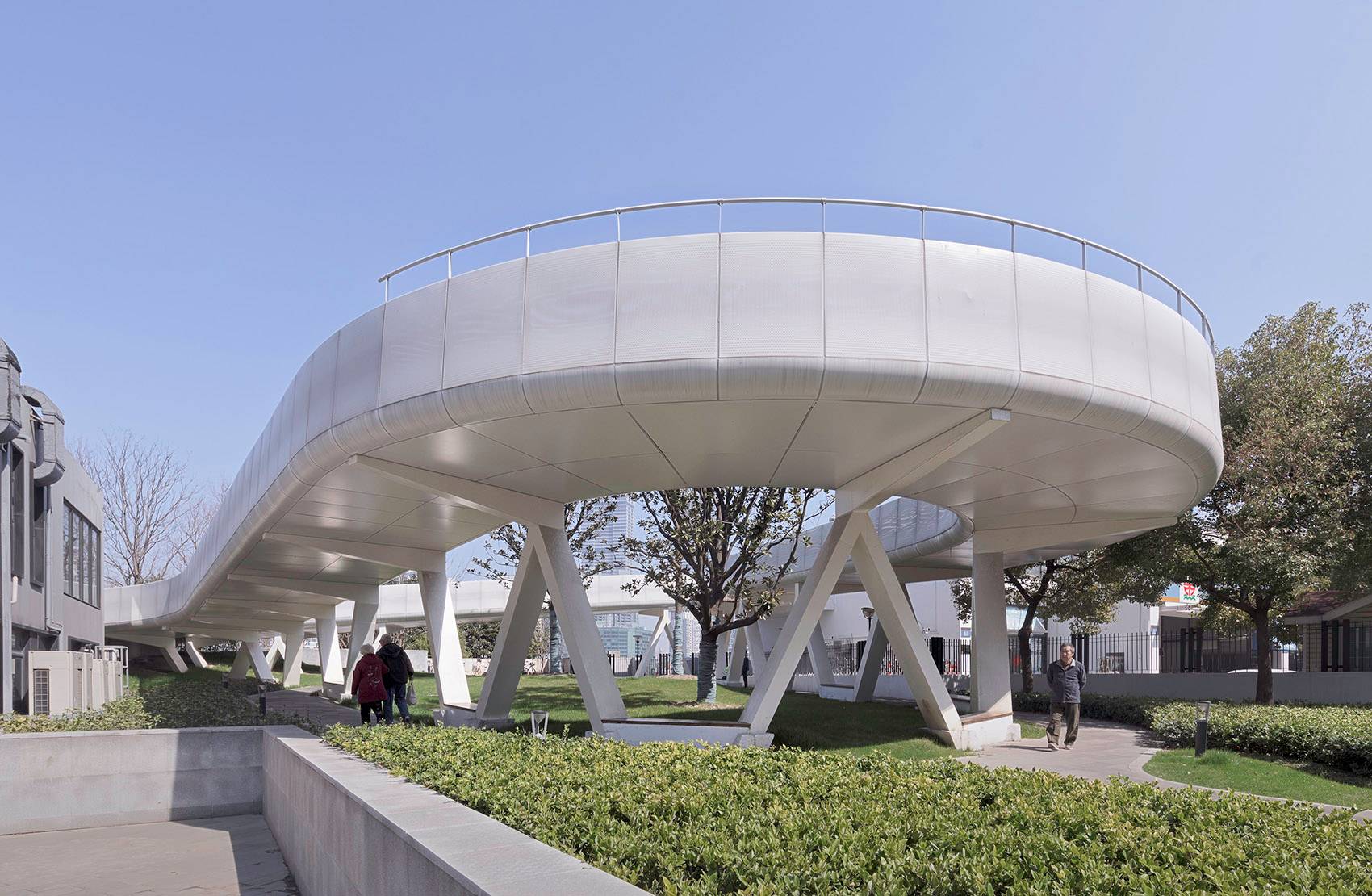

_{▼道路圍合的橋院}

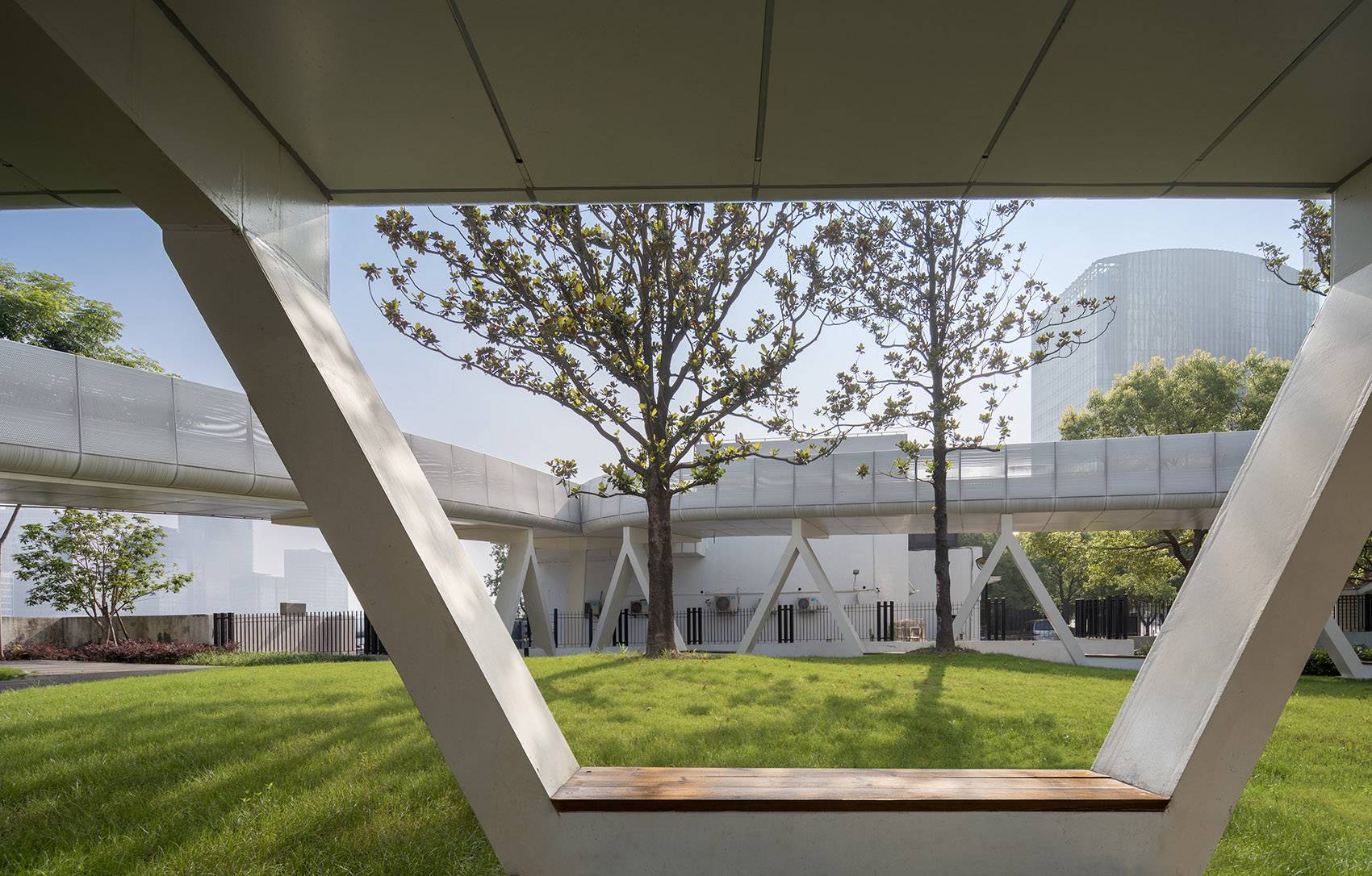

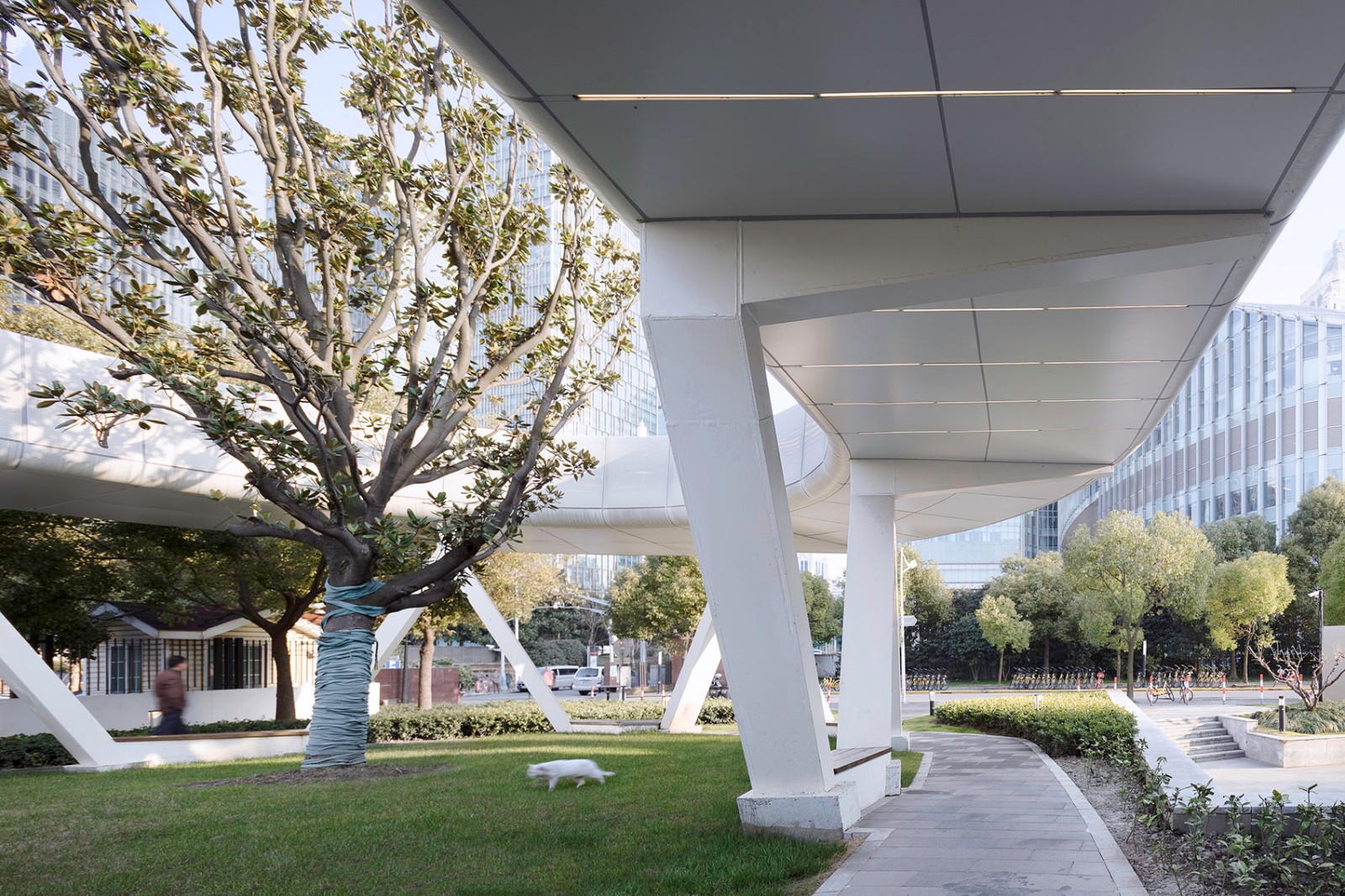

_{▼橋下的休憩空間}

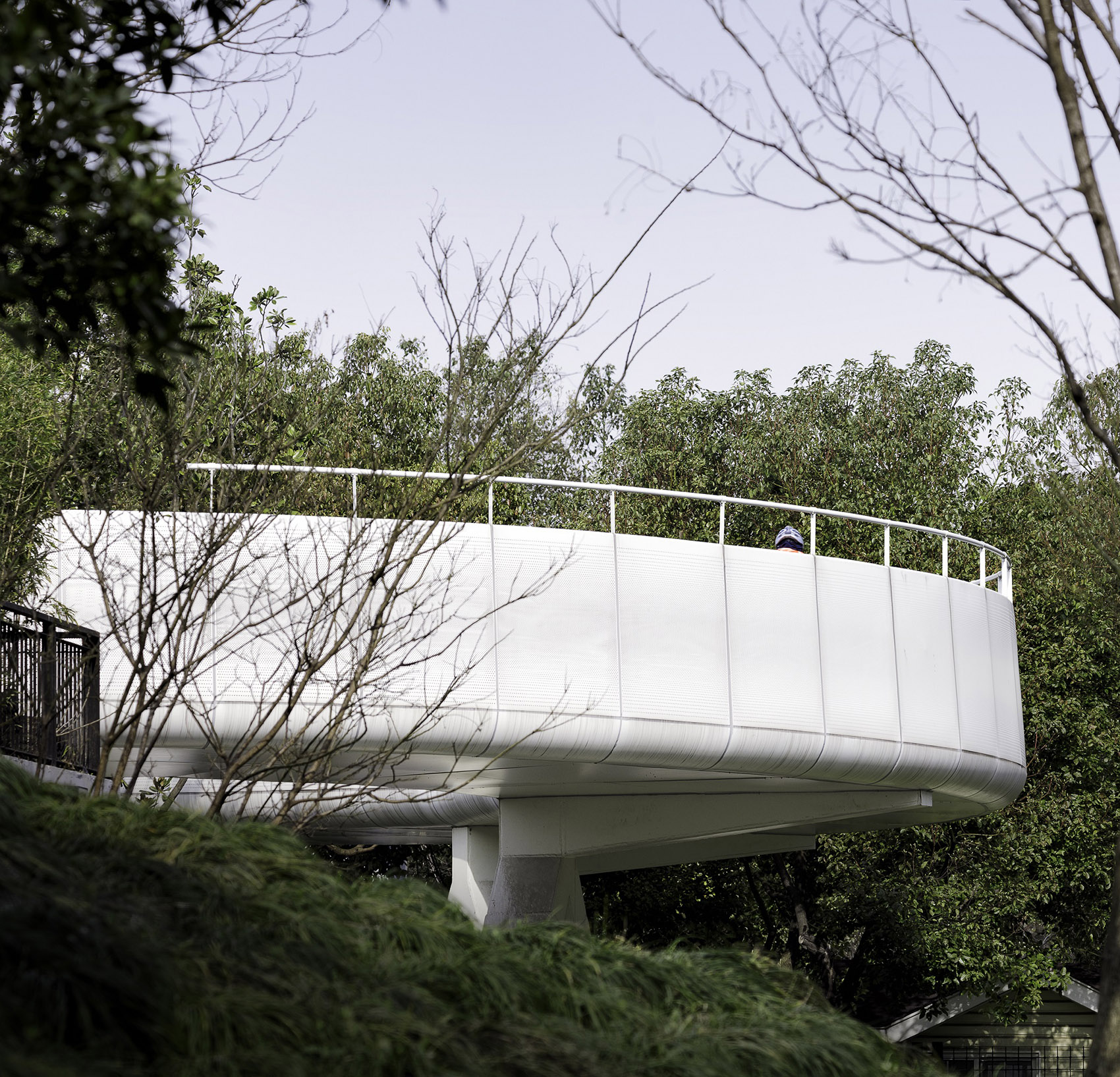

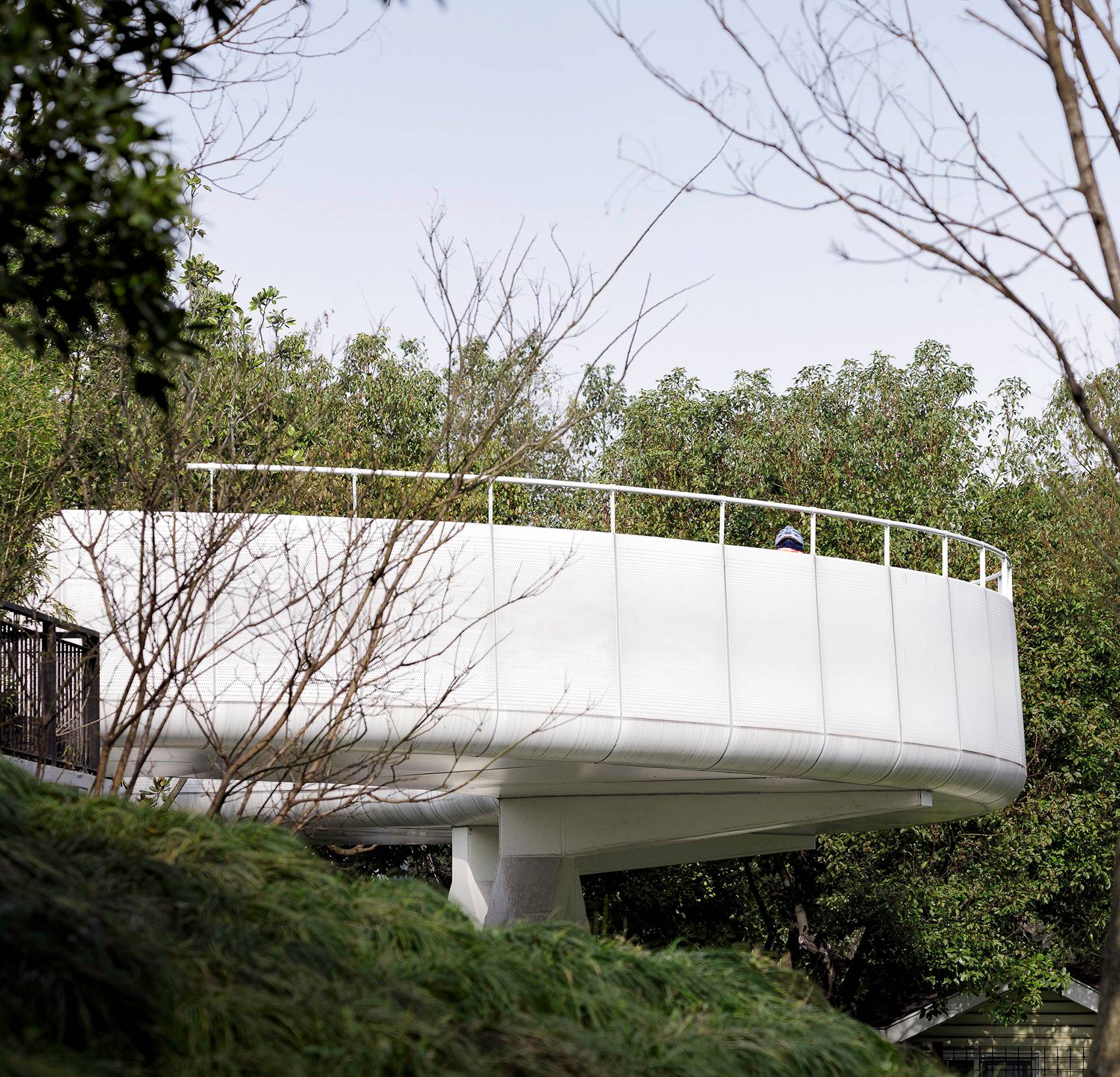

_{▼彎道處的橋院}

建構

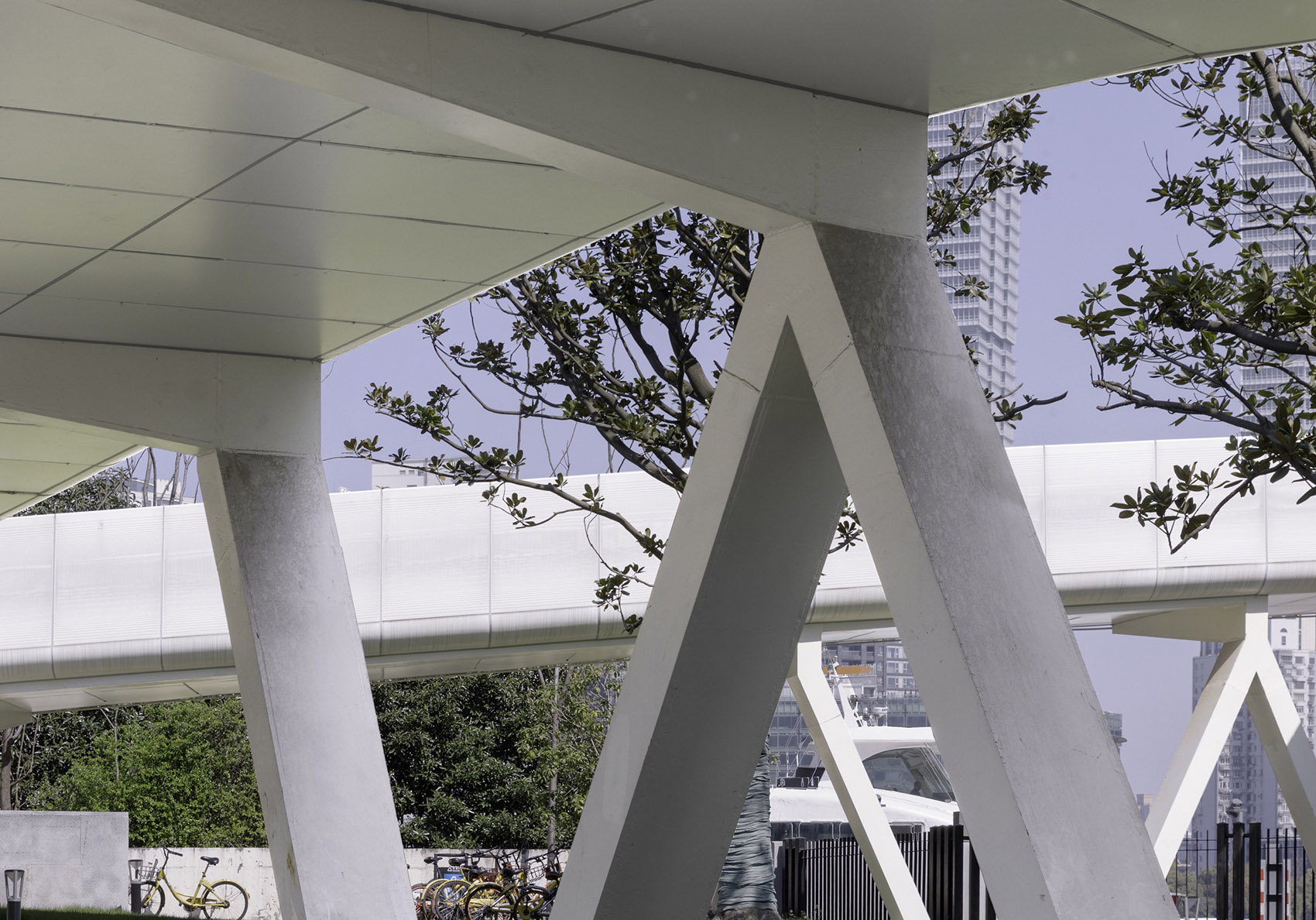

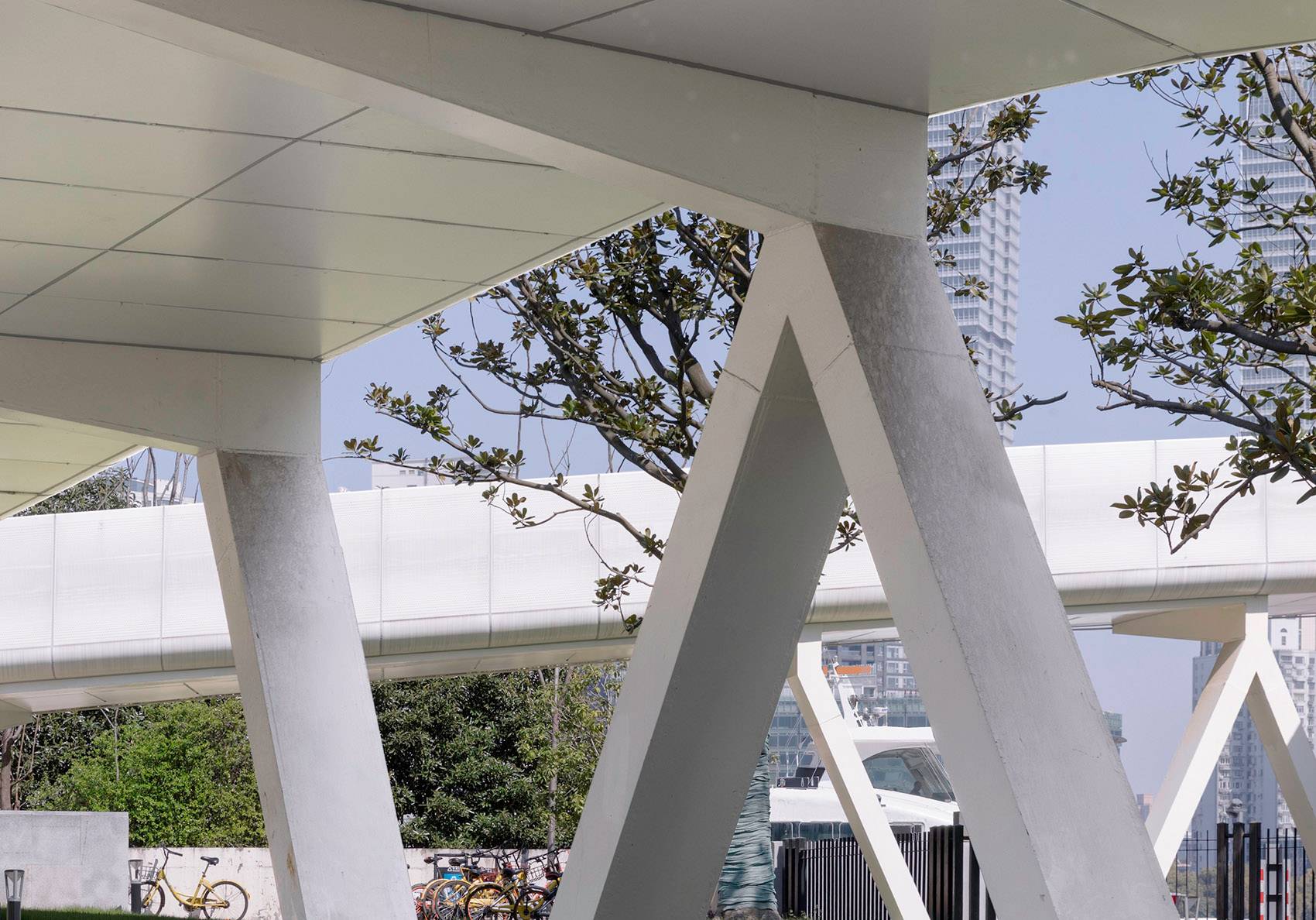

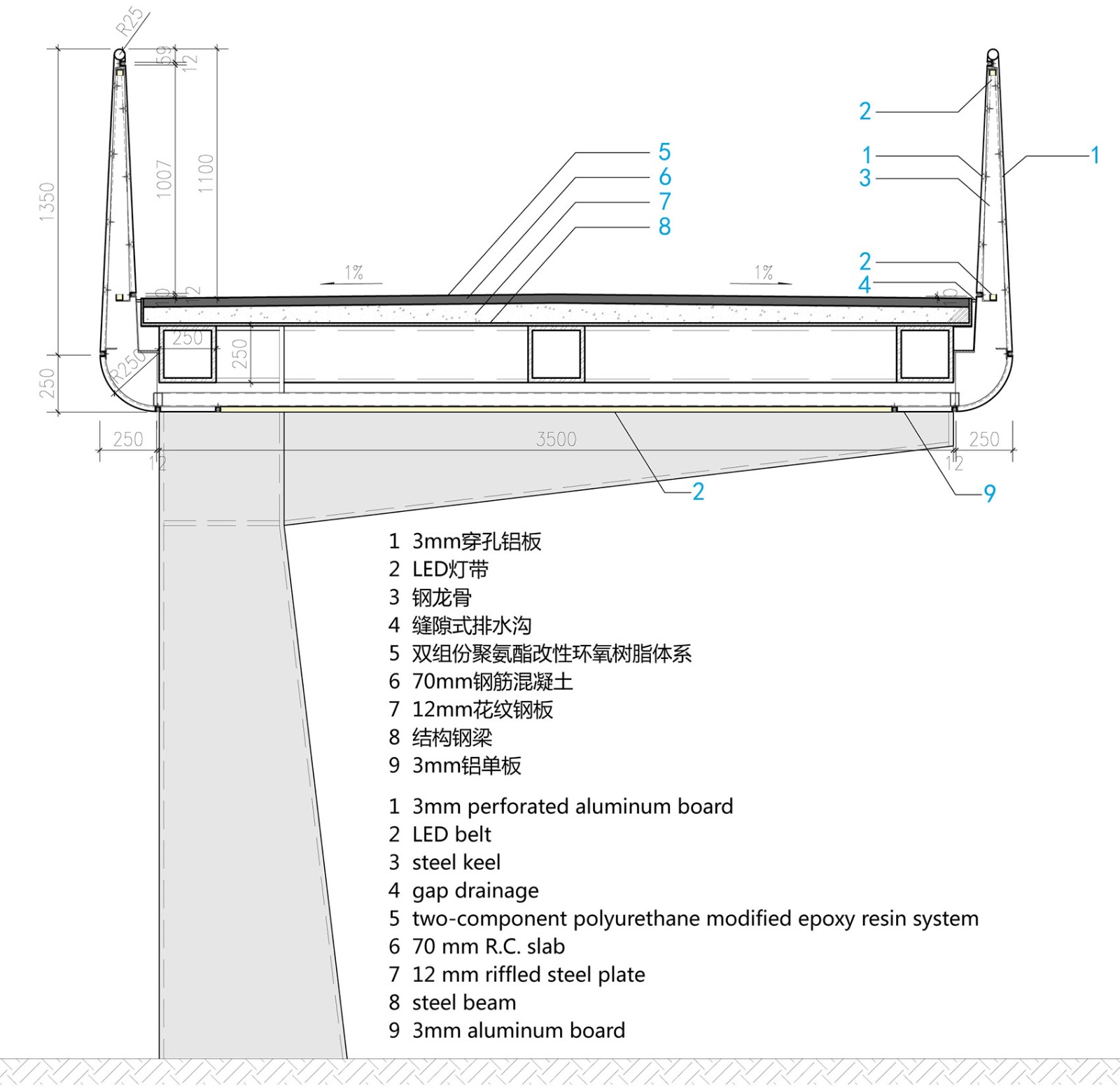

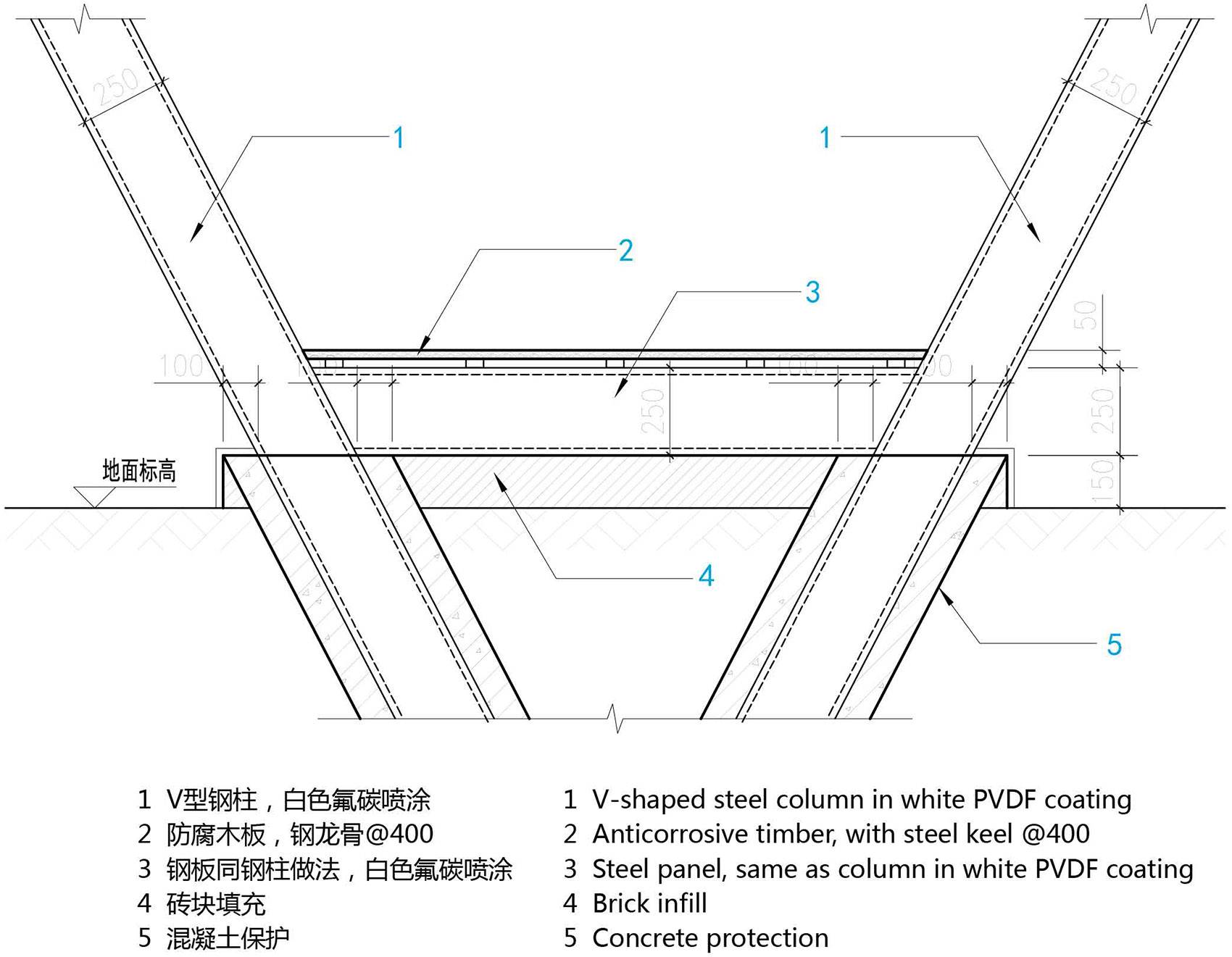

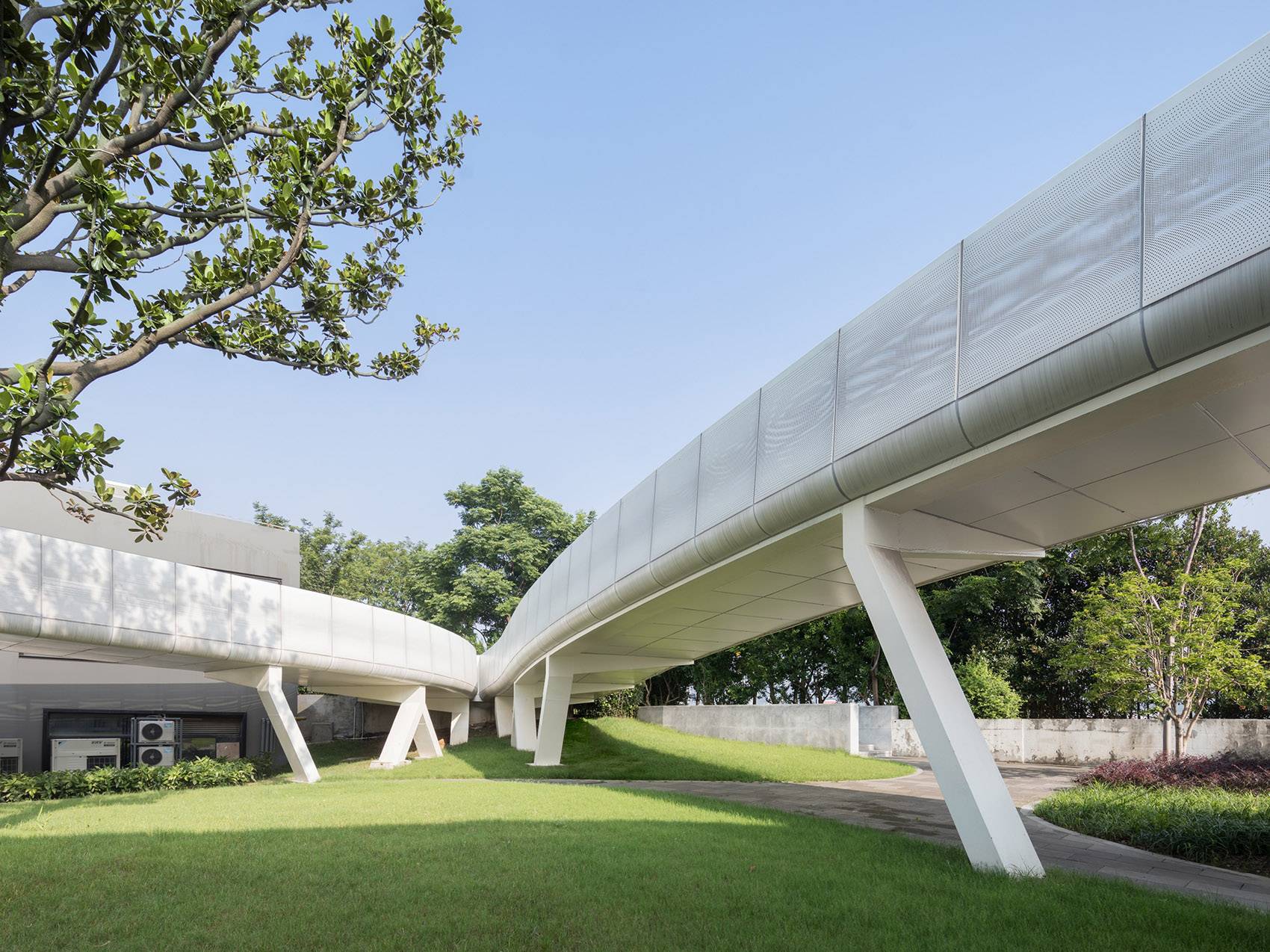

為保證樁基退讓防汛墻6米間距，橋體多采用單面懸挑鋼結構支撐。以泰同棧碼頭為分界，結構設計采用了兩種結構柱形式。泰同棧以東是獨立變截面柱，為底層提供了開敞的空間和通透的視野，泰同棧以西的庭院則采用斜柱，強化了庭院的圍合性。

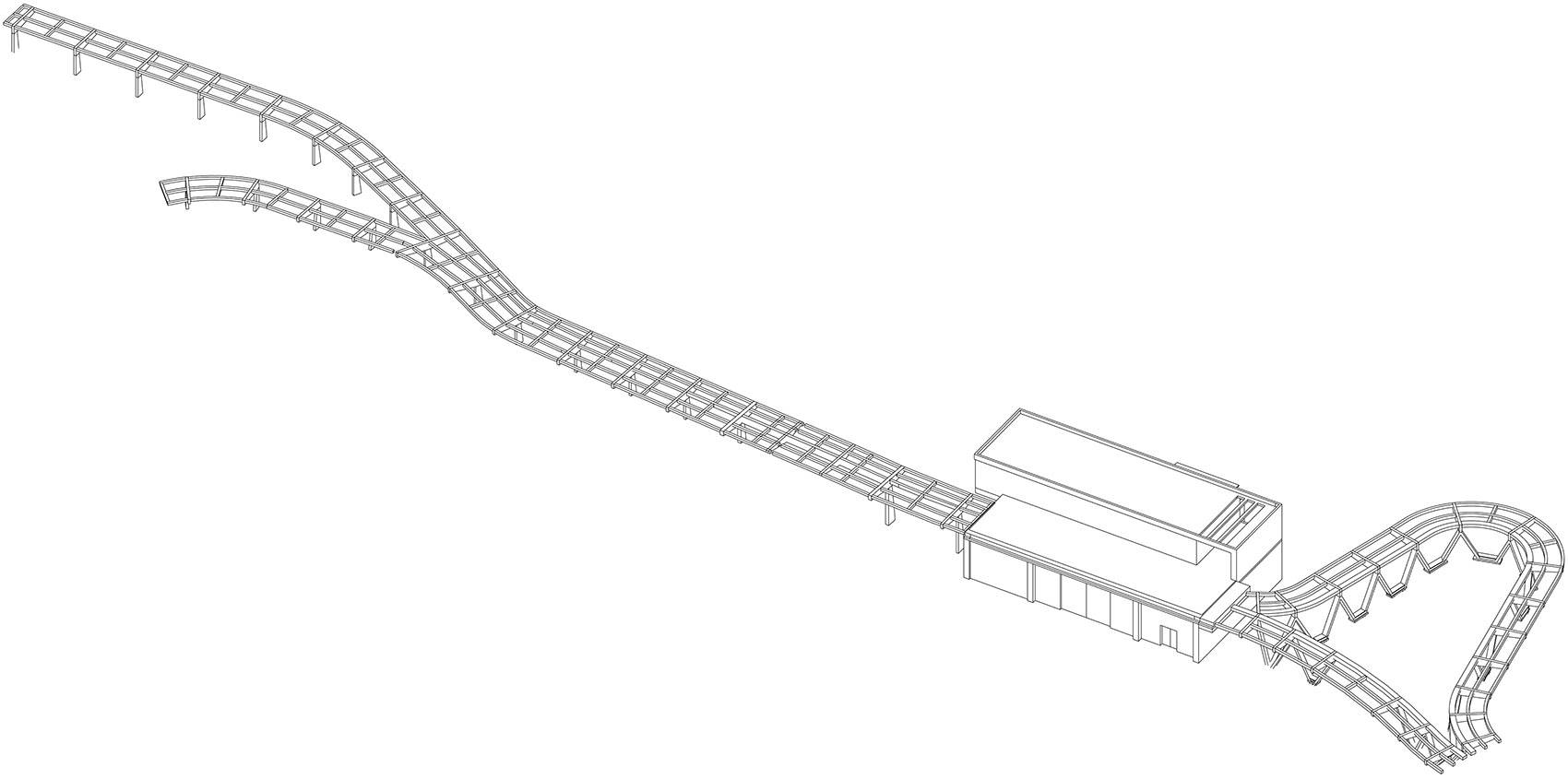

_{▼結構模型}
