浙江安吉“生長中的熊貓舞臺”景觀裝置設計 | 沈陽建筑大學

第二屆全國高校竹設計建造大賽以”竹建構的無限創造”為主題，將高校的設計和建造實踐與落地項目結合，希冀促進安吉竹文化、生產、生活、生態的融合。設計場地位于中國竹子博覽園熊貓館附近的紀念品商店，整個場地是由U型單層建筑為合成的半包圍空間，院內樹木高聳，被層層樹木包圍，十分隱匿。基于”竹建構的無限創造”的議題，我們期望以新的設計方式創造一個竹與場地之間的共生環境，并探究竹設計在次方法下的延續與發展。此項目獲得2019第二屆全國高校竹設計建造大賽三等獎。

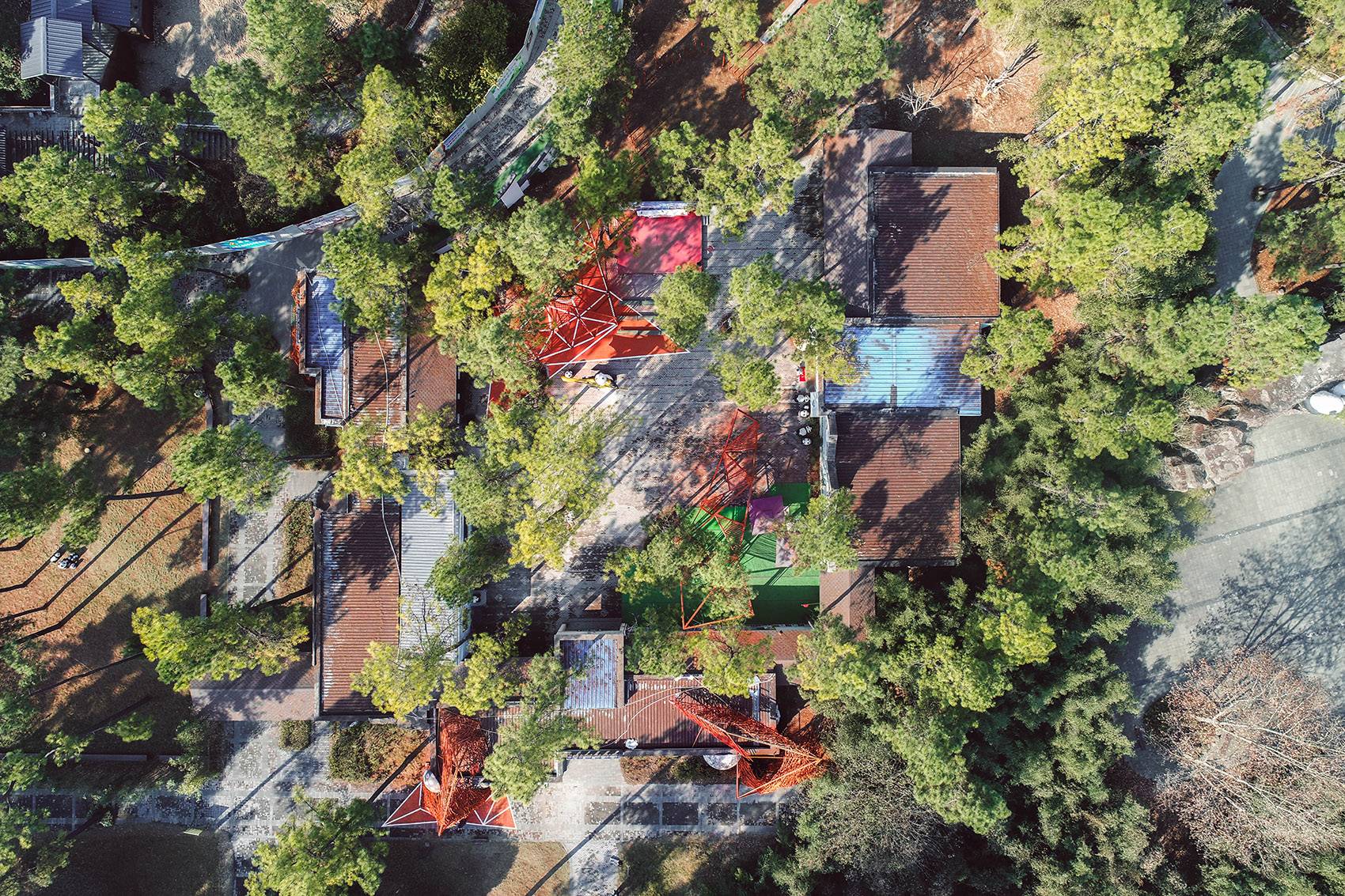

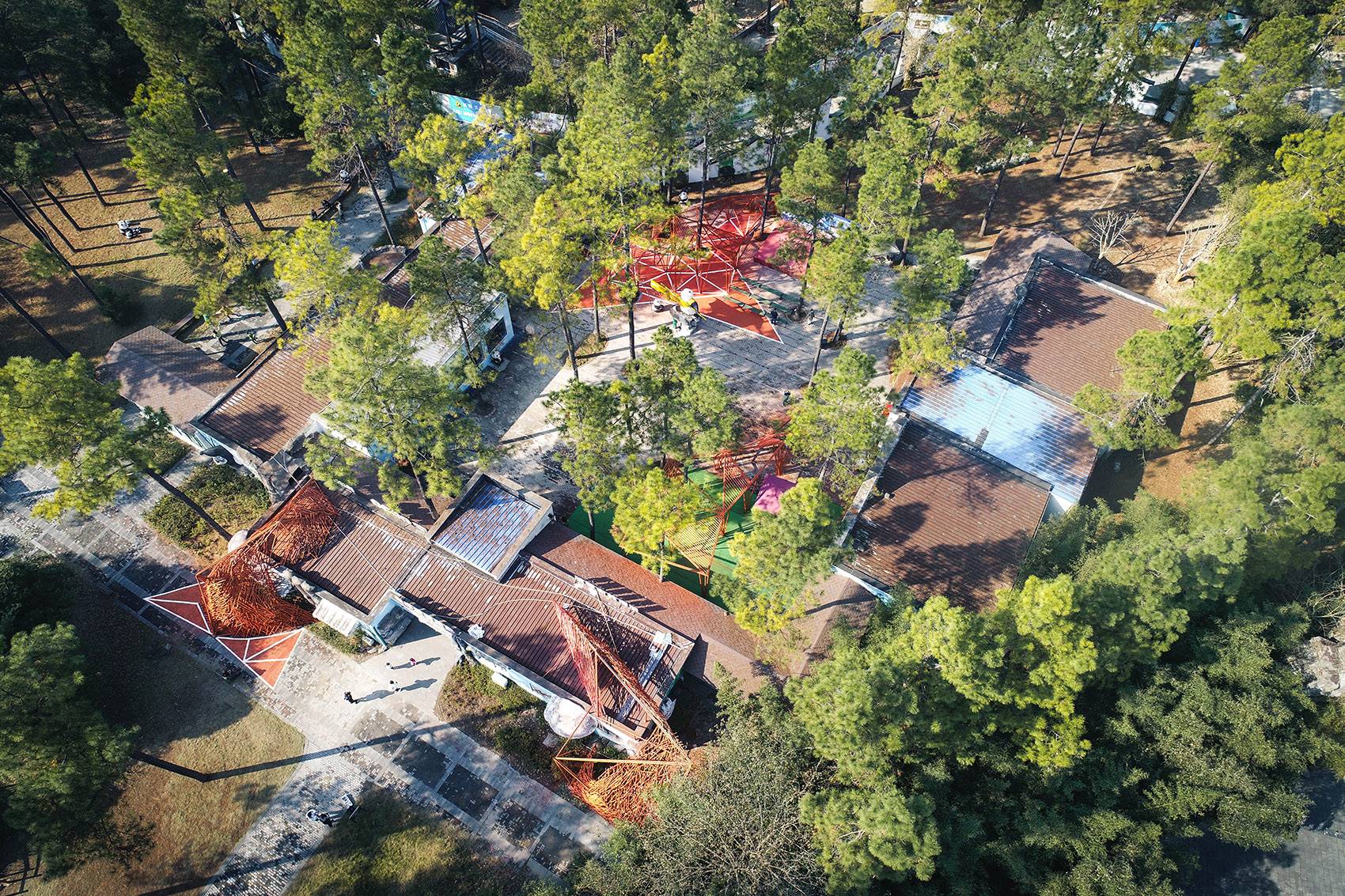

^▲鳥瞰圖

竹，取材后可制作加工為柔韌的曲線形態，也常被人們利用到拱形結構上，充分發揮其柔韌性，這可能是我們想到竹材后第一反應的竹材的功能特性。拋開前人使用竹材的方式影響，回到竹子的生長過程并觀察其狀態后發現，竹子的自然狀態是非常感人的。中國自古就有“寧可食無肉，不可居無竹”文人氣節，從環境建構的角度思考，竹子的生長狀態有著非常強烈的文化意象，叢生的竹、搖曳的竹葉這些片段意向，這一種景致，在一定程度上是可以象征著傳統東方的。從自然屬性去挖掘，你可以發現竹材與建構可以在多個層面中尋找到共同的切合點，生態型竹建筑、竹構筑物在宏觀的城市發展、國家發展甚至人類發展中都可以起到十分重要的意義和作用。所以，竹的這份自然屬性是我們非常珍視竹的。我們將我們的設計命名為生長中的熊貓舞臺，試圖從一些空間的角度，結構的角度去表達竹的這份屬性。

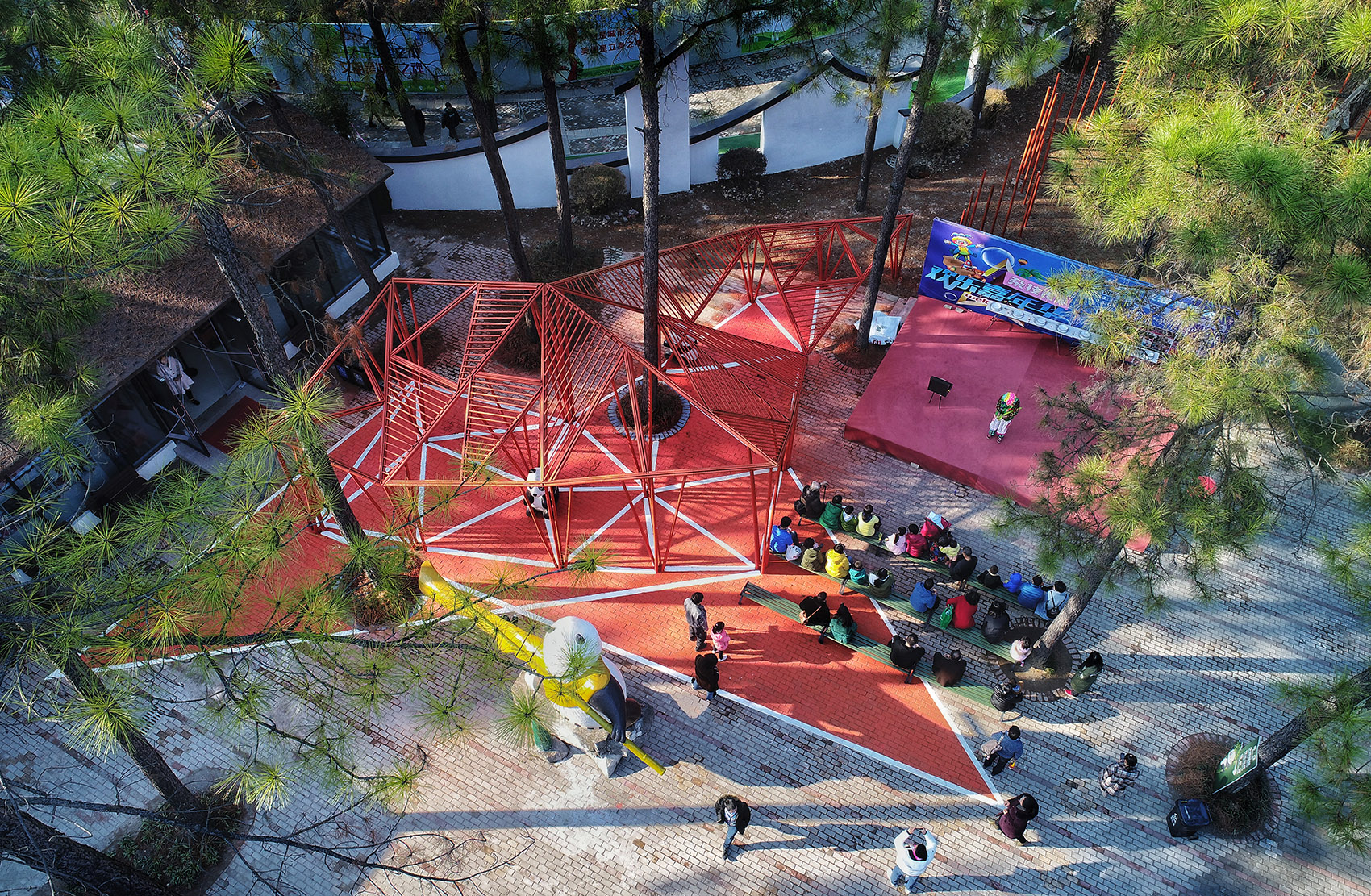

^{▲鳥瞰，舞臺與項目的交流}

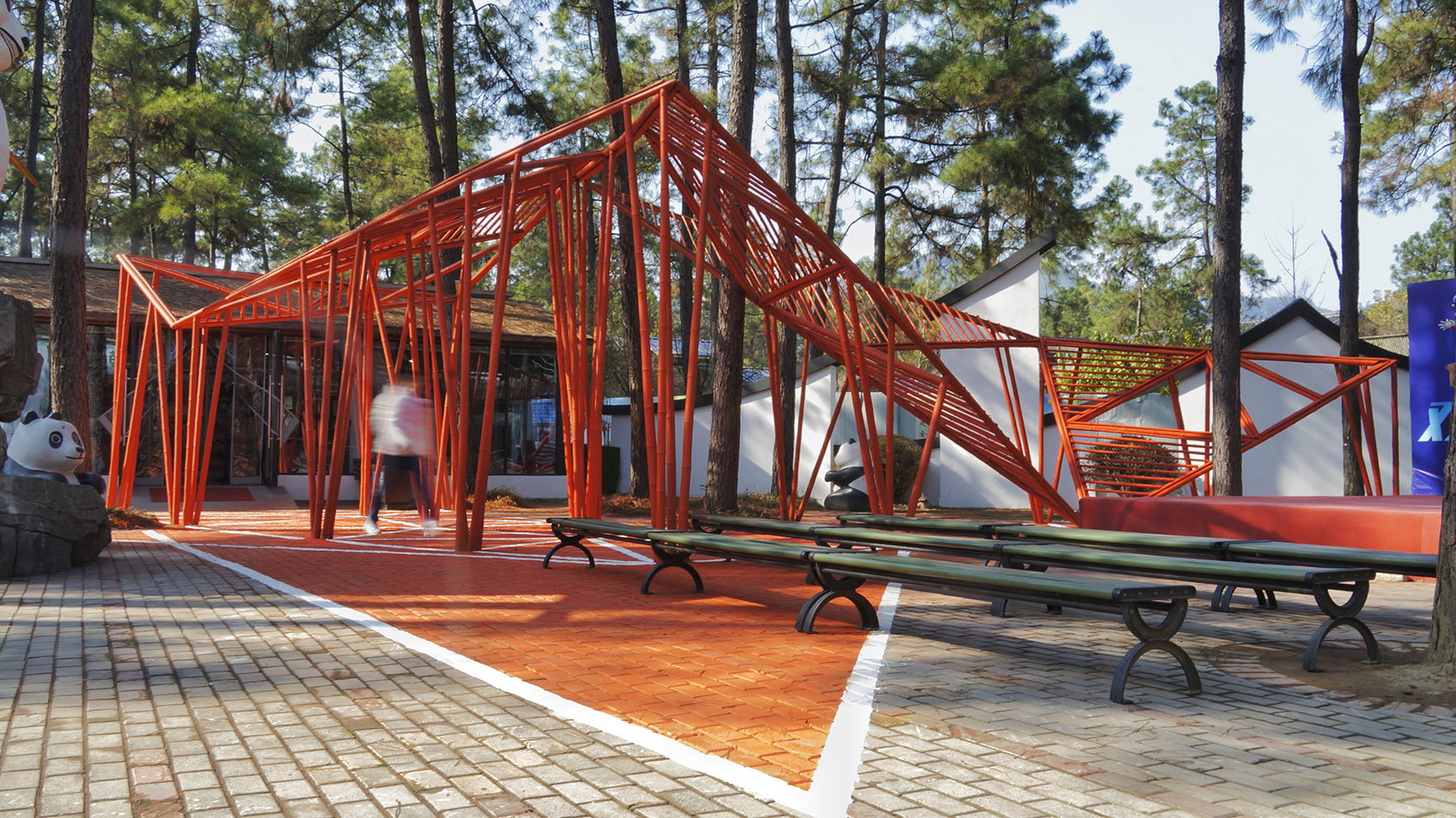

^{▲項目院內部分}

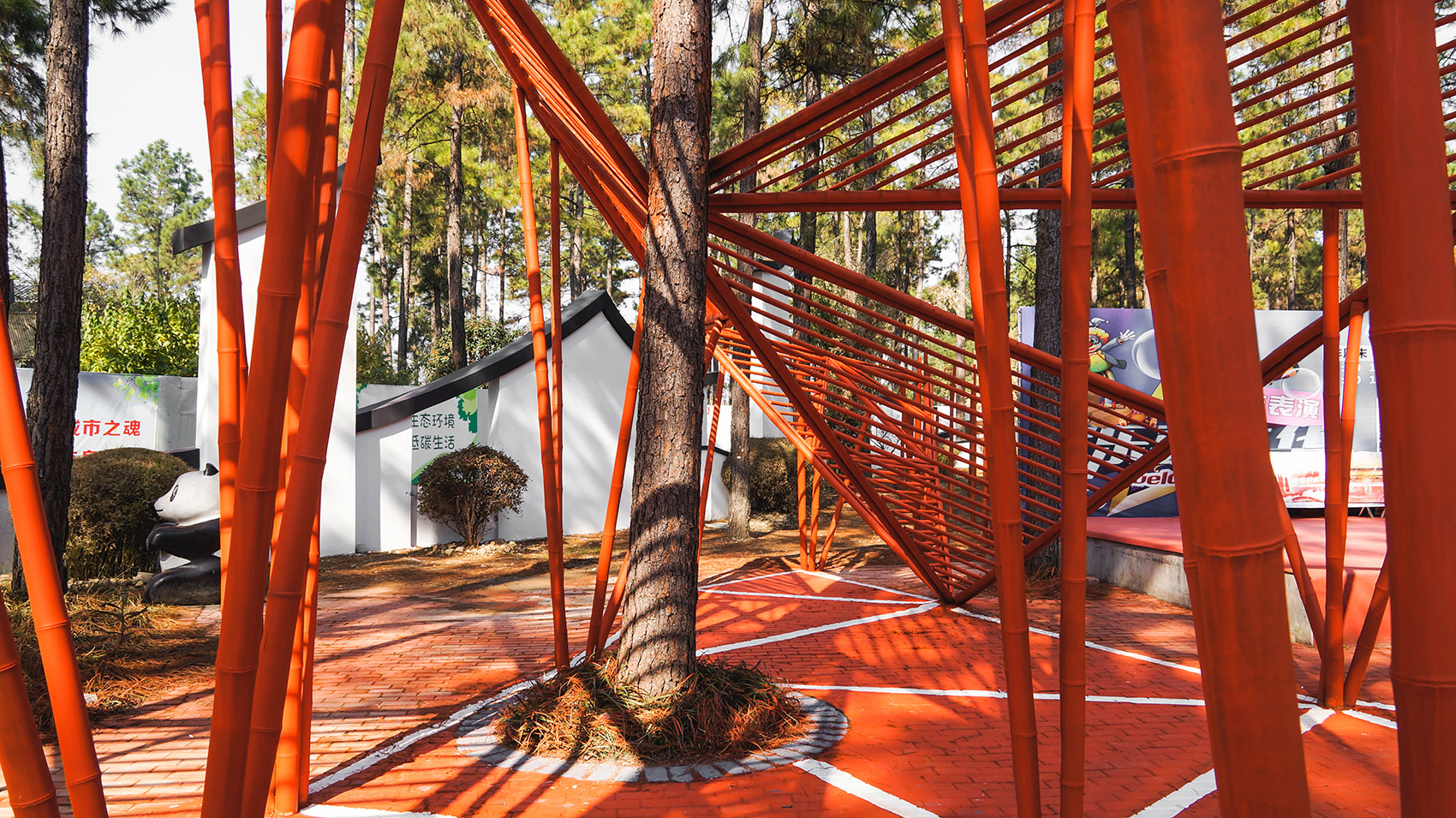

^{▲項目與基地內樹木的關系}

對竹材進行了仔細觀察后，你會發現無論如何彎曲它，它都以小段的豎直竹節組成，那么這就給予我們一個思考的切入點，以幾何形態為基礎來進行一種動態的自然模擬。我們以“生長”為概念，搭建被擬物化為生長中的植物一般纏繞于建筑與場地之間，它依附于建筑向上攀爬，橫向伸展，斷續有致，其中植物的枝干引導趨勢，控制走向，枝葉向外擴展，組織形態。他又仿佛是一股水流般懸浮在場地之上，然后貼合建筑及場地進行流動，使竹與建筑相互纏繞，成為密不可分的一體。

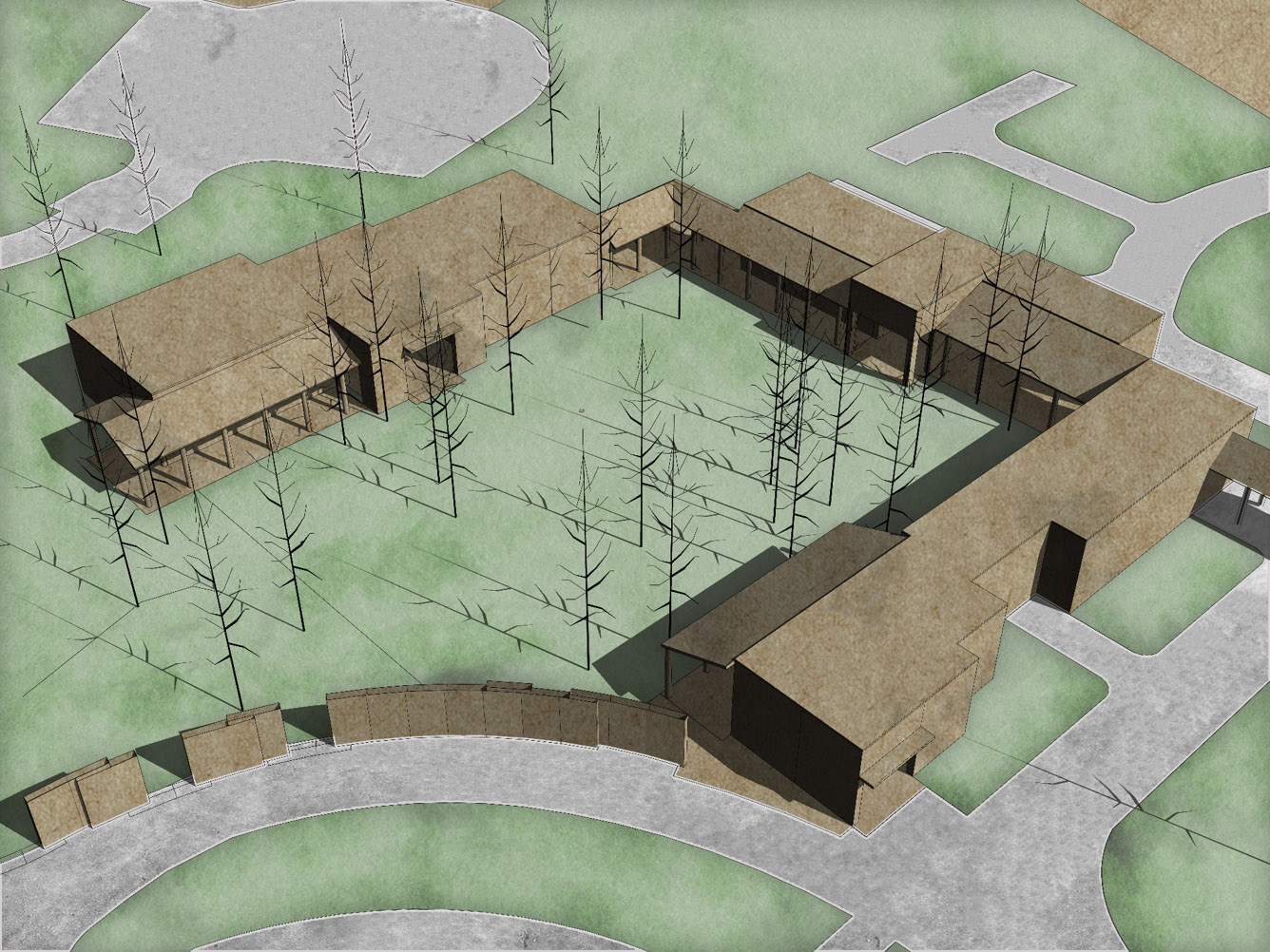

^{▲項目場地}

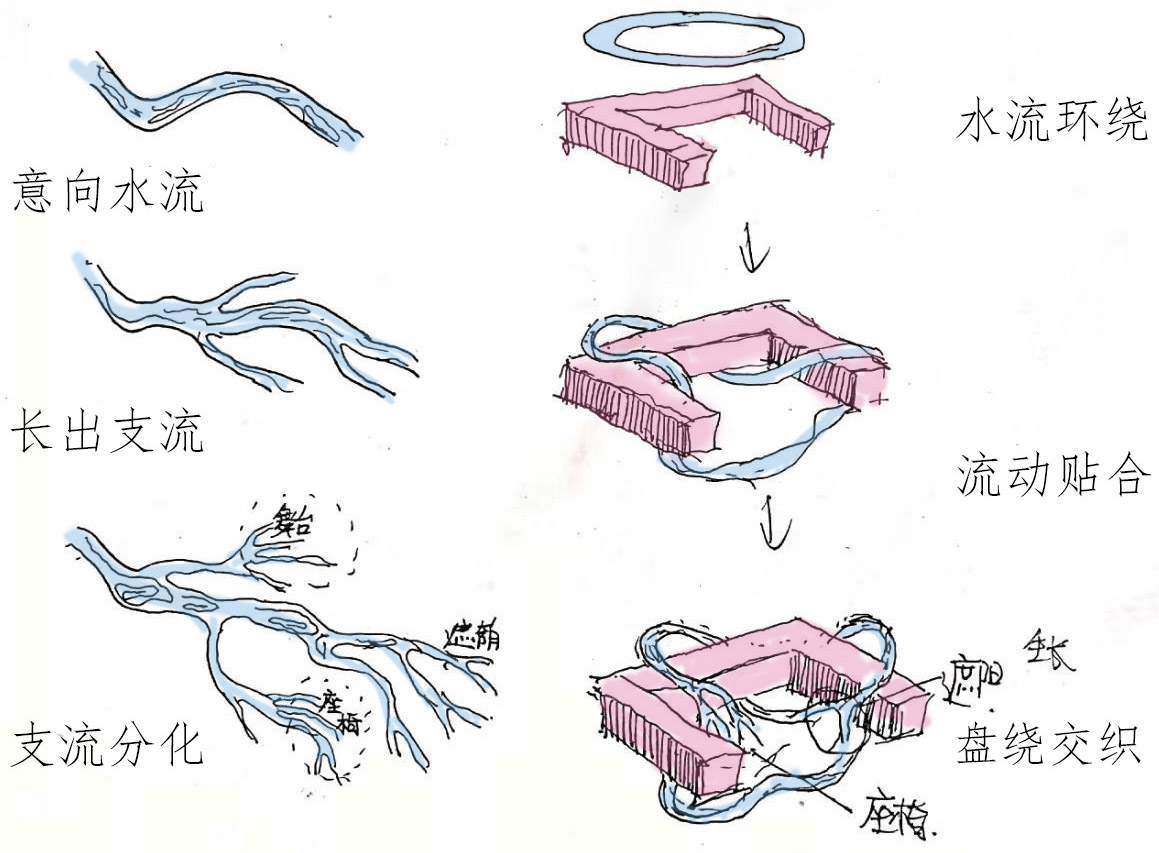

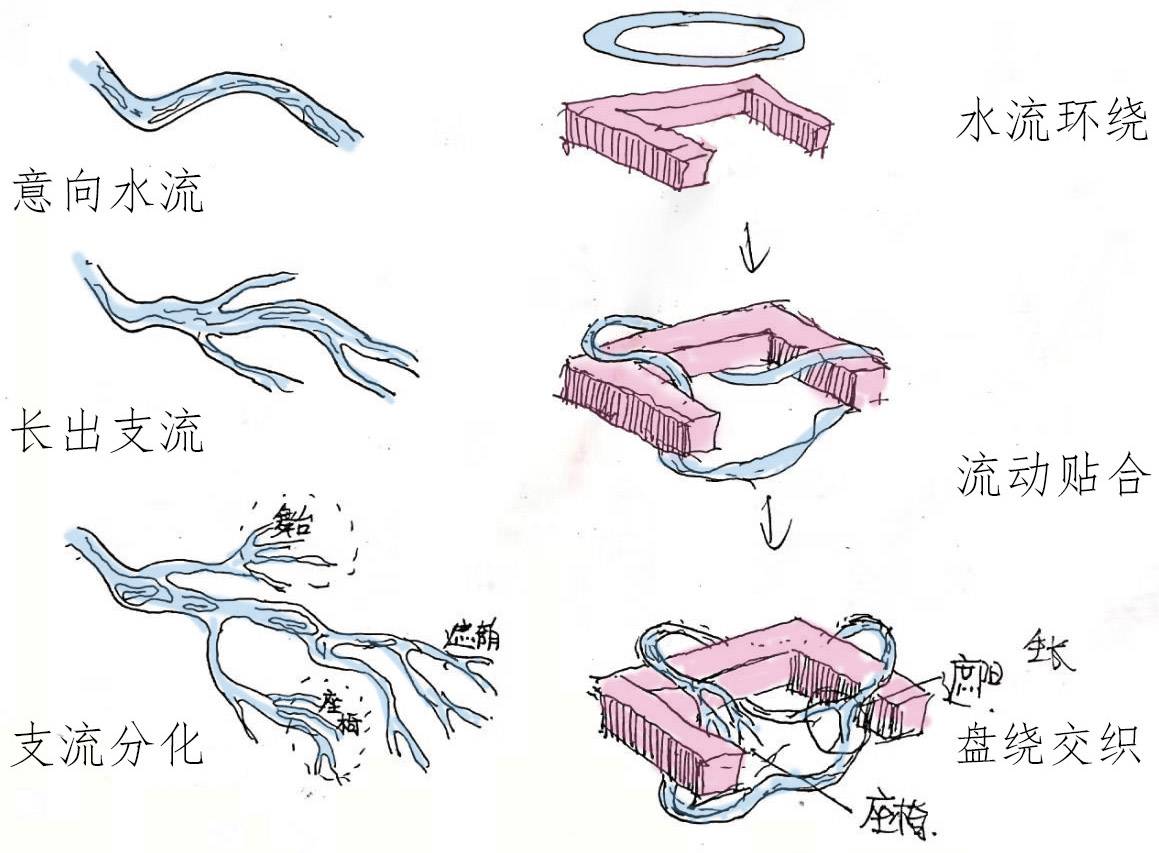

^{▲概念生成}

整個意象的實現則以單個竹子相互搭接的多邊形框架為基本單元后生長為多個同層級單元框架的連續型體，直至生長到終端結束。在各個單元框架中則布滿“植物”的表皮——細竹條，它們隨機搭接并跟隨骨架趨勢而動，配合著骨架結構的生長趨勢，最終形成完整的生長中的有機體。生長的端點從西側紀念品商店開始，順勢跨越場地，上下起伏形成遮蔭竹棚，繞過西墻后，在南墻餐廳和涼亭之間橫跨連接兩處，最后經由西墻院外的道路再次穿過西墻終止生長。然后依據功能需求，在保證整體線條有機性的同時，保證道路和活動場地不被隔斷干流繼續生長，引出支流。支流分化為各種功能，成為各種親和游人的設施。

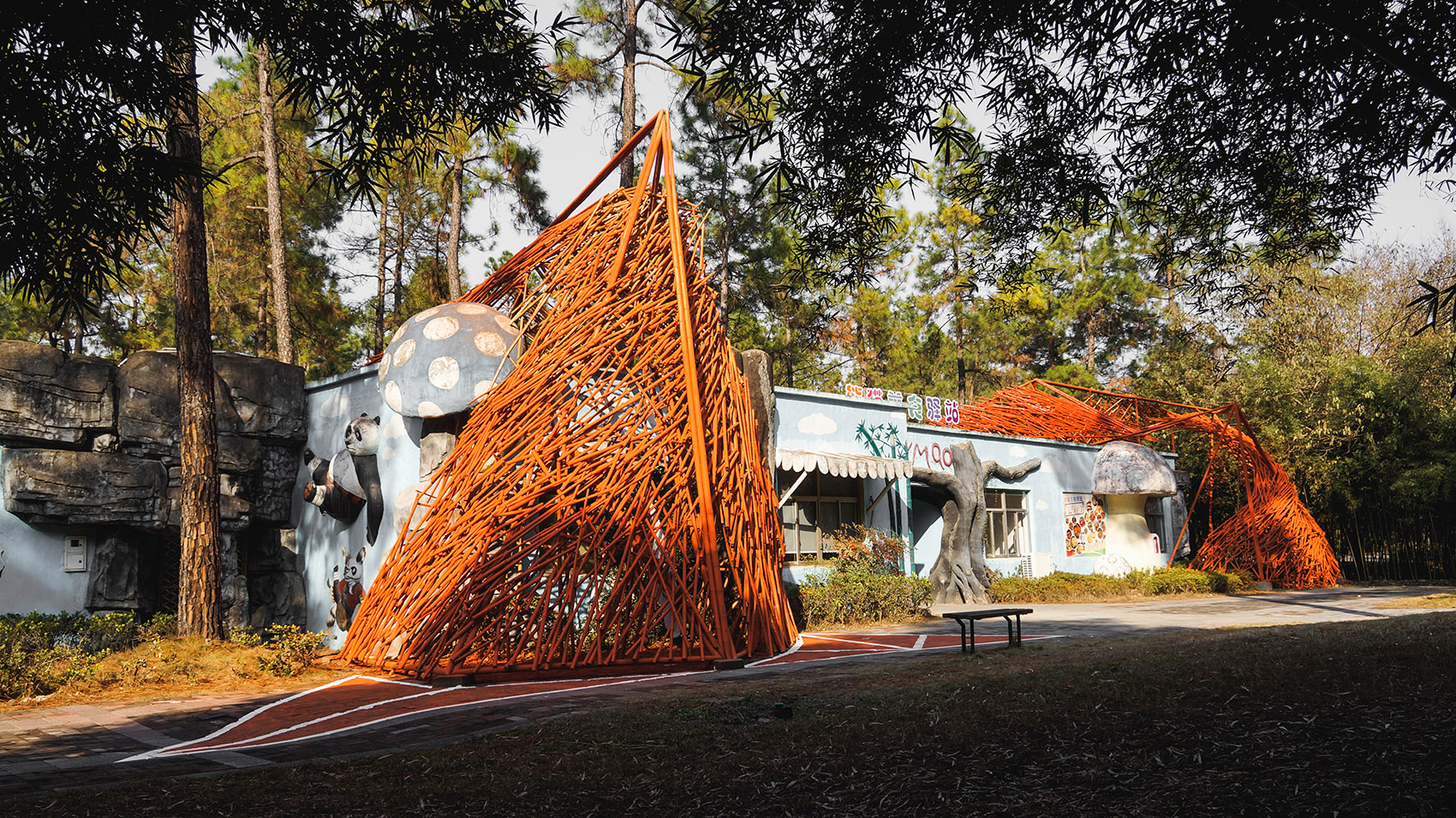

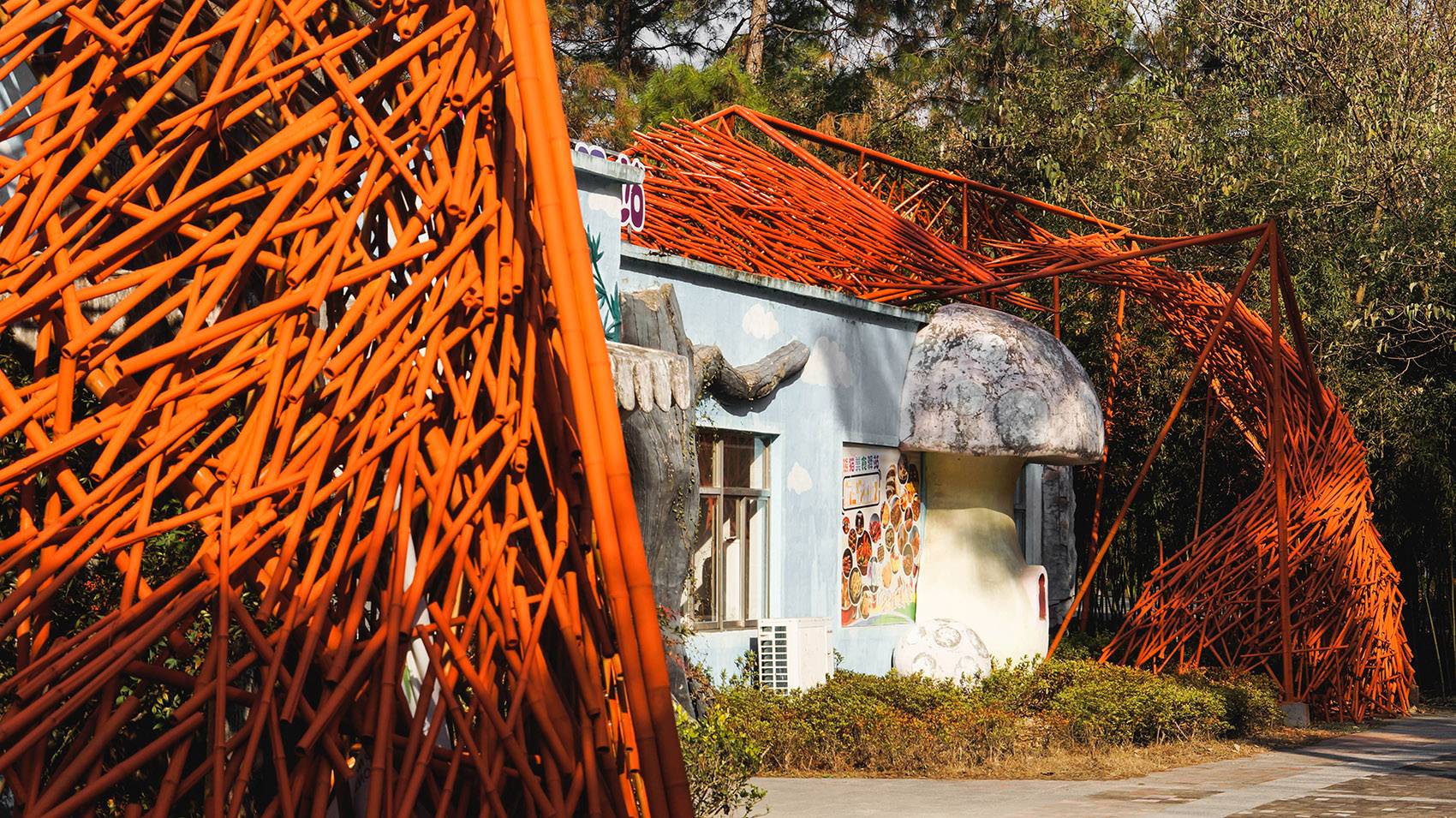

^{▲項目院外部分}

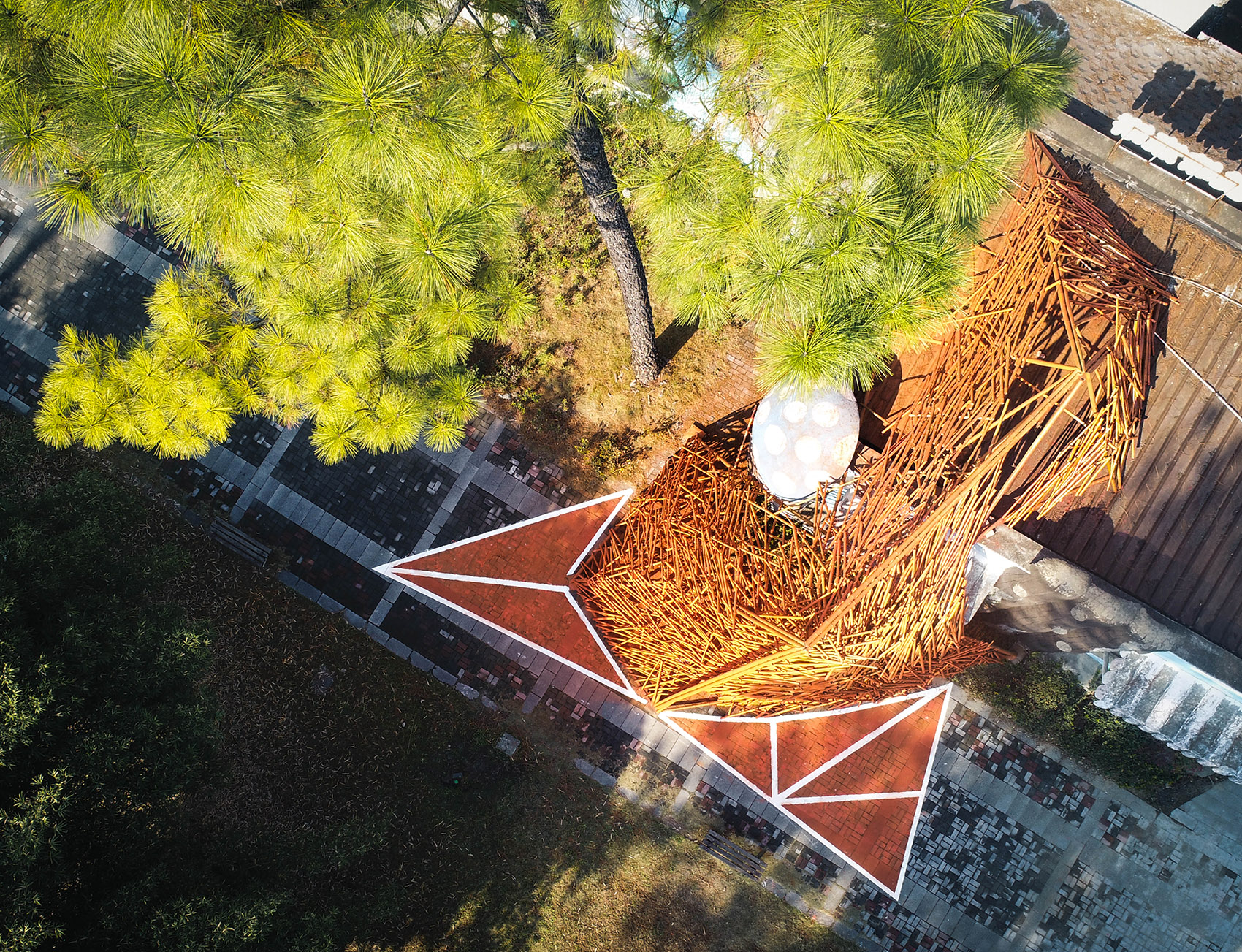

^{▲項目延伸至屋頂}

^{▲院外部分近景}

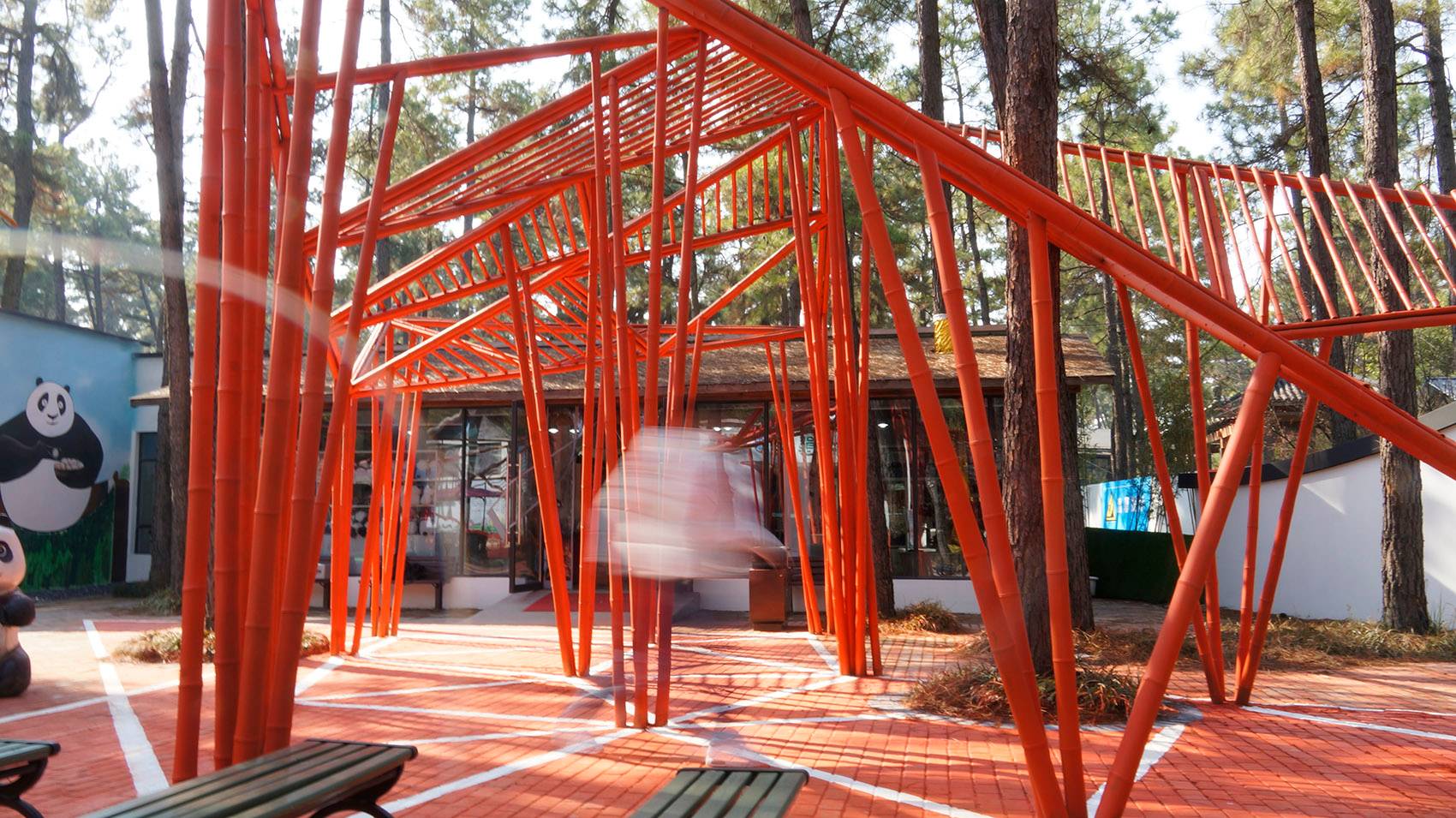

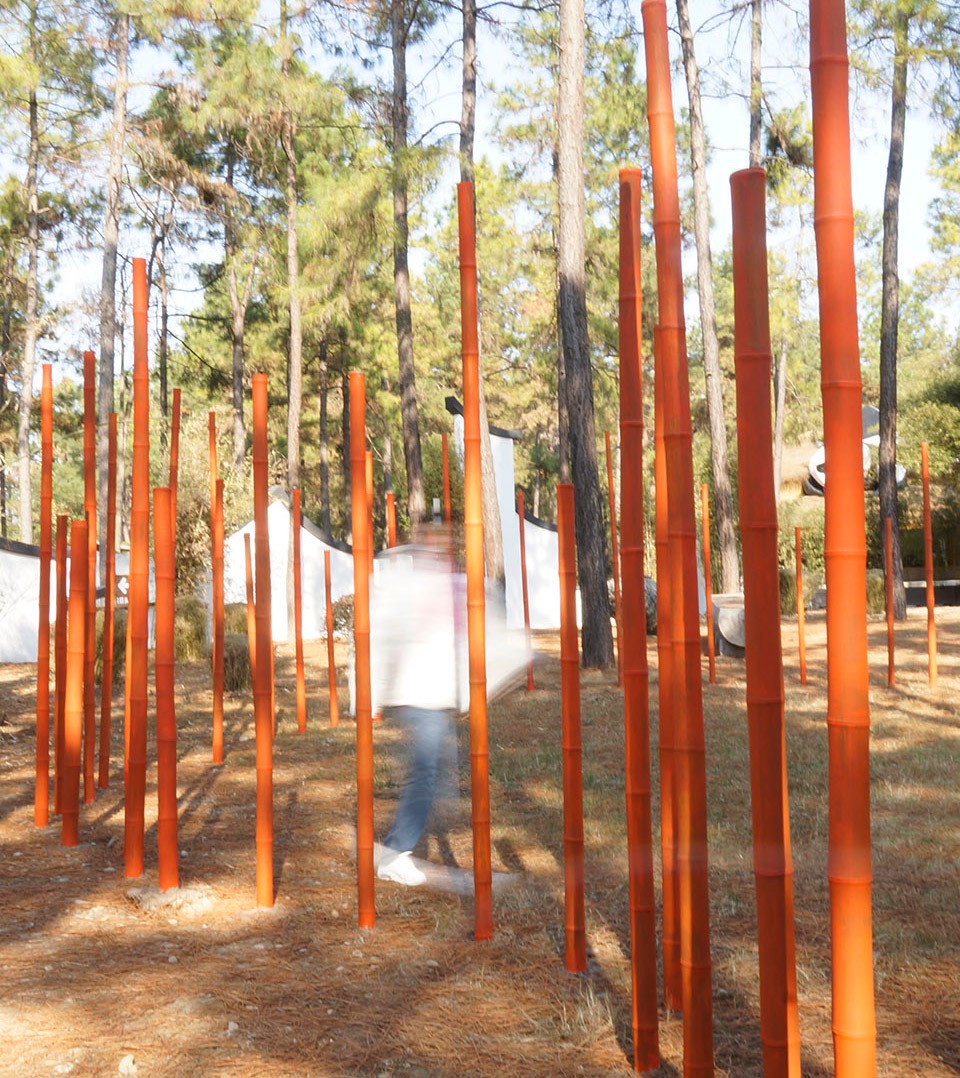

^{▲竹竿引導人流}

在形體方案敲定后，整體結構的問題就成了主要攻關點，既然是以三角框架為基本模塊進行生長，那么模塊中的桿件之間的連接和模塊與模塊之間的連接這兩個點就是問題的突破口。經過討論研究，我們決定以節點的形式來解決問題，但由于模塊自由的連接使得各桿件之間的角度難以確定，因此我們決定從節點設計開始，再到推出整體形態，最終確定的空間節點是以32個等邊三角形和4個正方形拼合成的多面體，整體與球體相似，每個面上都會有螺栓孔洞，這樣每?jī)蓚€(gè)面之間的夾角會形成以25°、30°、37°、45°、90°為模數的角度，經過推敲，這一系列角度完全可以適用于如上動態自由的空間形態，面和面之間的角度不受節點影響。

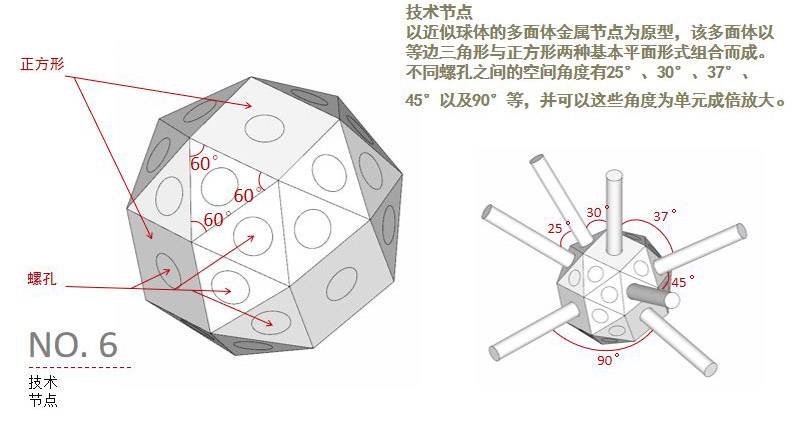

^{▲項目節點設計}

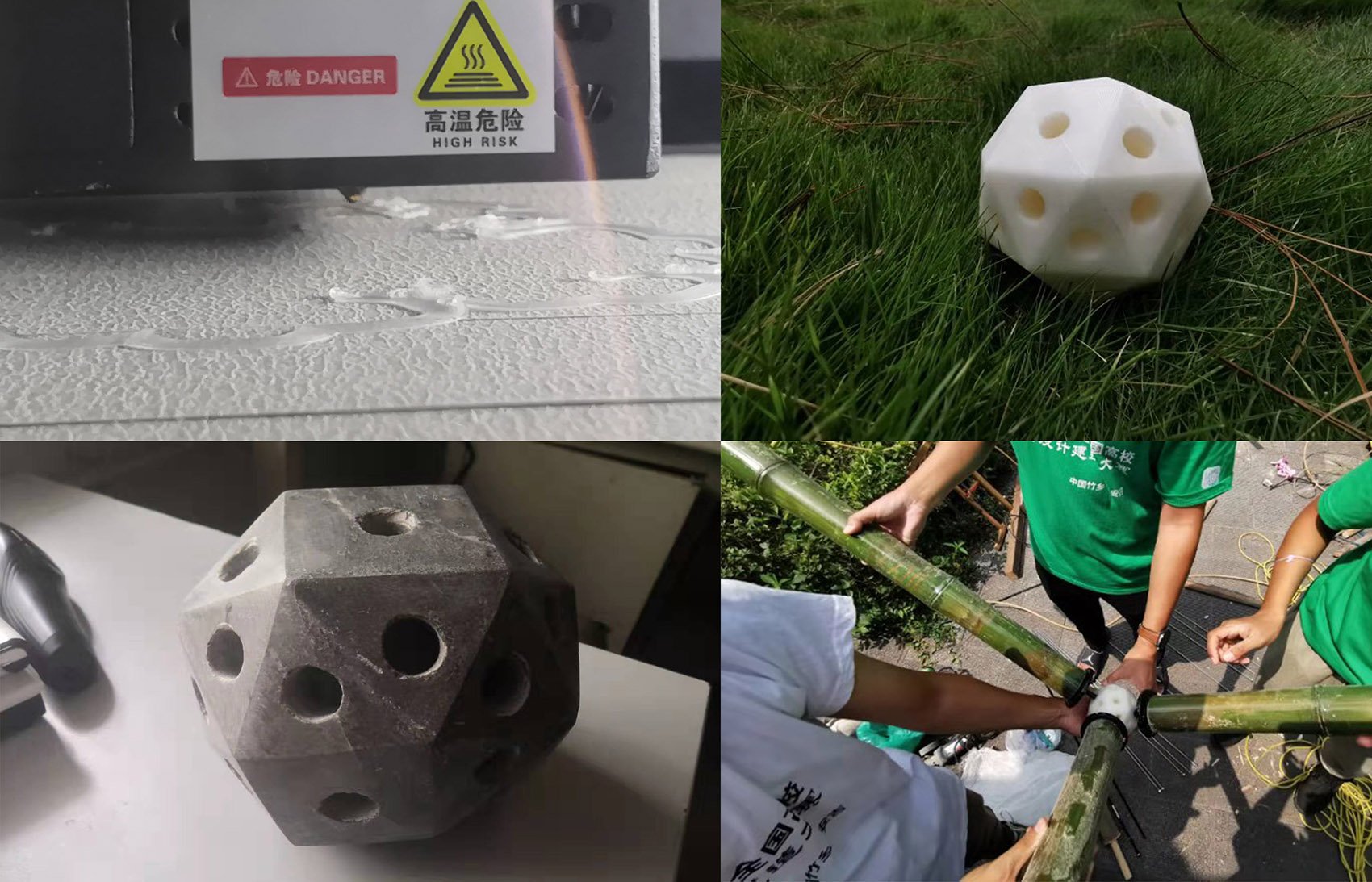

^{▲3D打印節點與石制節點的制作與實驗}

在節點確定后，開始制作實體1/1模型進行強度試驗，期間，我們嘗試使用3D打印技術制作出1/1節點，發現50%密度的pla材料制作的節點強度足以支撐框架的重量，且端點處的固定也極為方便，可節省大量施工時間。但由于建造地點浙江在冬天的溫度會達到零下十度左右，這使得pla材料的剛性變差，容易碎裂，因此我們有嘗試了大花崗巖制作節點，但由于重量原因未能應用。在經過討論后，大家一致決定將節點模型帶到現場，作為空間“量角器”使用，將竹子固定到金屬端頭，再將二者插到節點中，確定好節點角度后固定節點，再將節點拿下去焊接端頭。

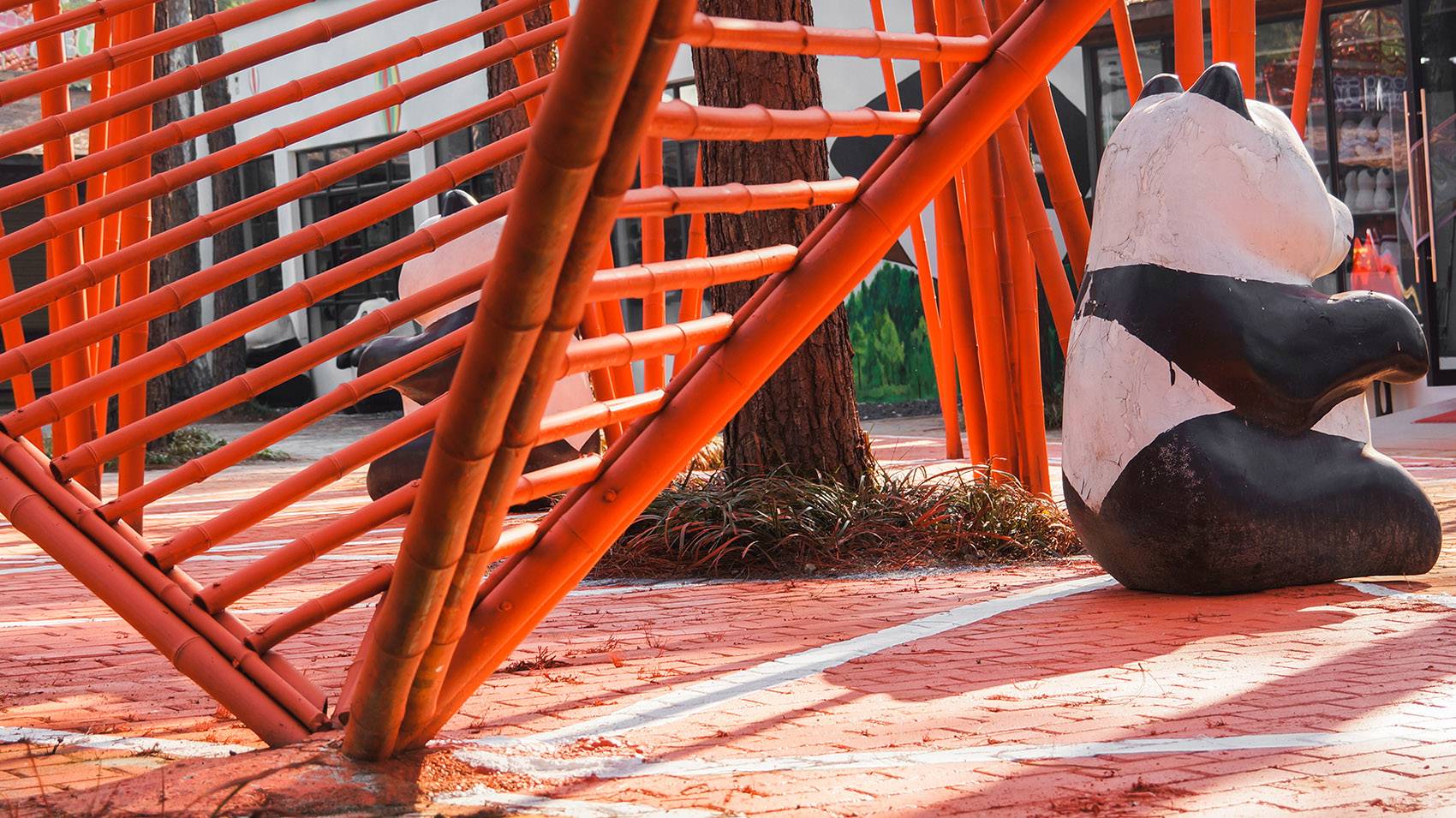

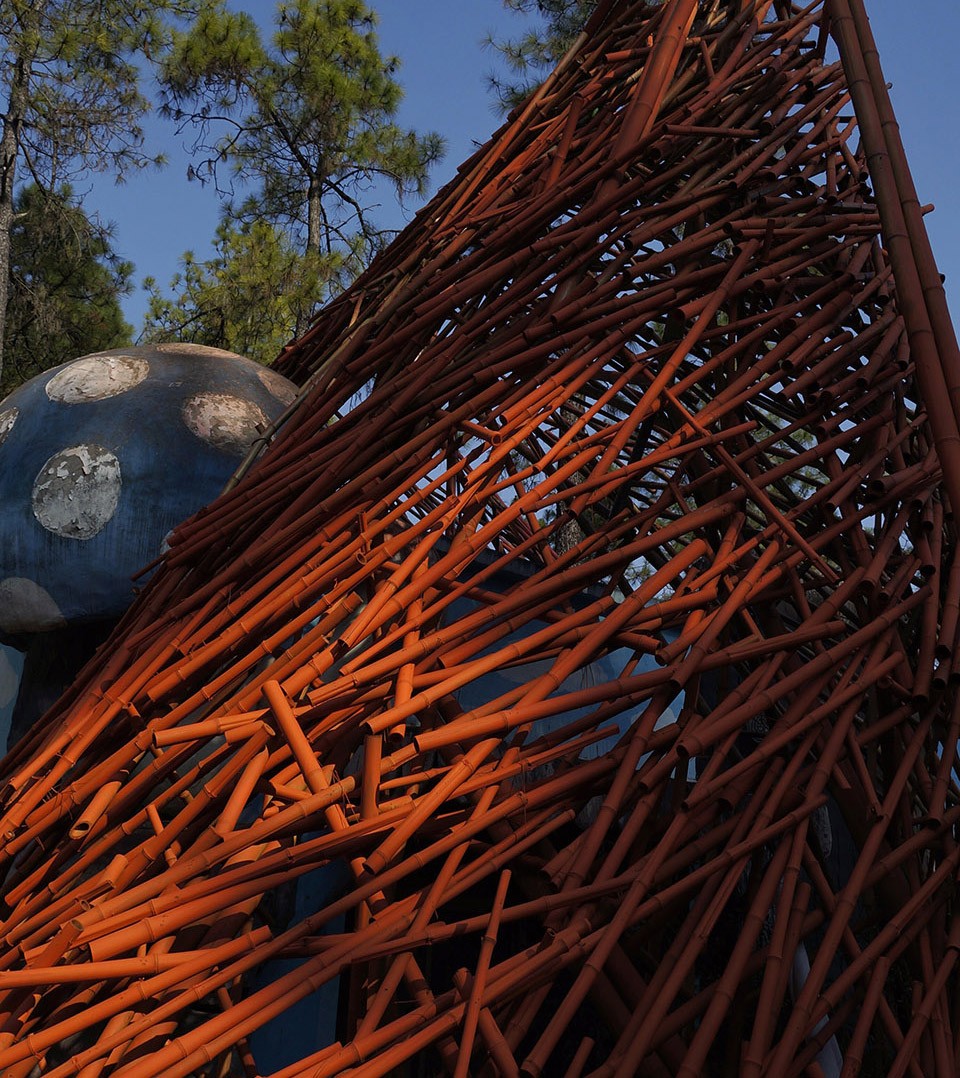

^{▲竹材及節點細部}

不同的生長部分在場地中變成了不同的功能，有兒童的游樂玩具，有舞臺背景，有照相打卡點，在這場由竹子組成的盛宴中，不同的功能相互交匯，共同演繹著不一樣的熊貓舞臺?；仡櫦?xì)節紀念品商店門上第一處搭建部分成為吸引游客的裝點門面，引發游人好奇心，吸引游人觀賞；場地內的兩部分面積較大，成為怡人的遮陰涼棚；涼棚周圍，有三角形元素座椅散及四周，供游人休息交談，引發x游人之間的交流……

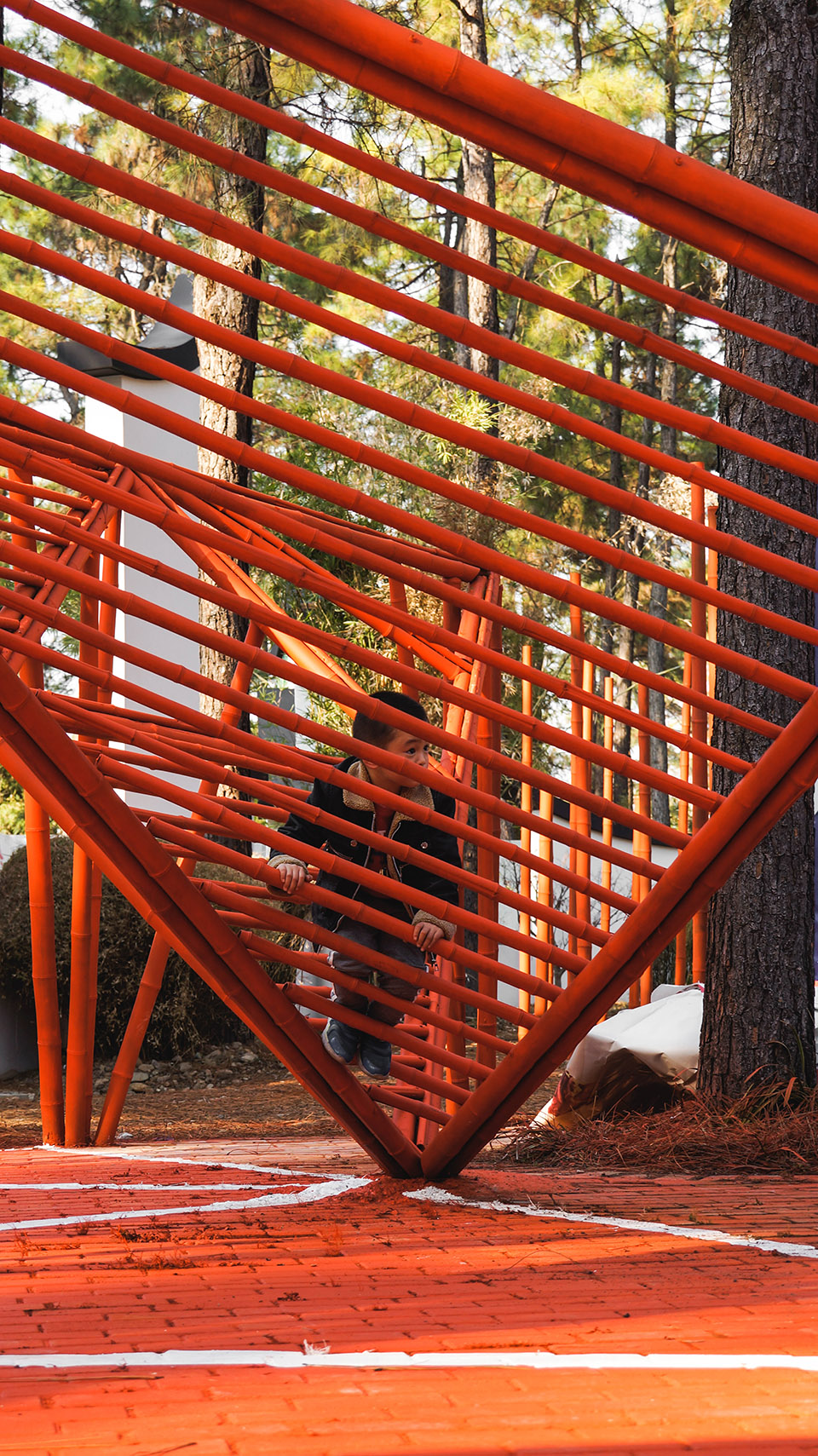

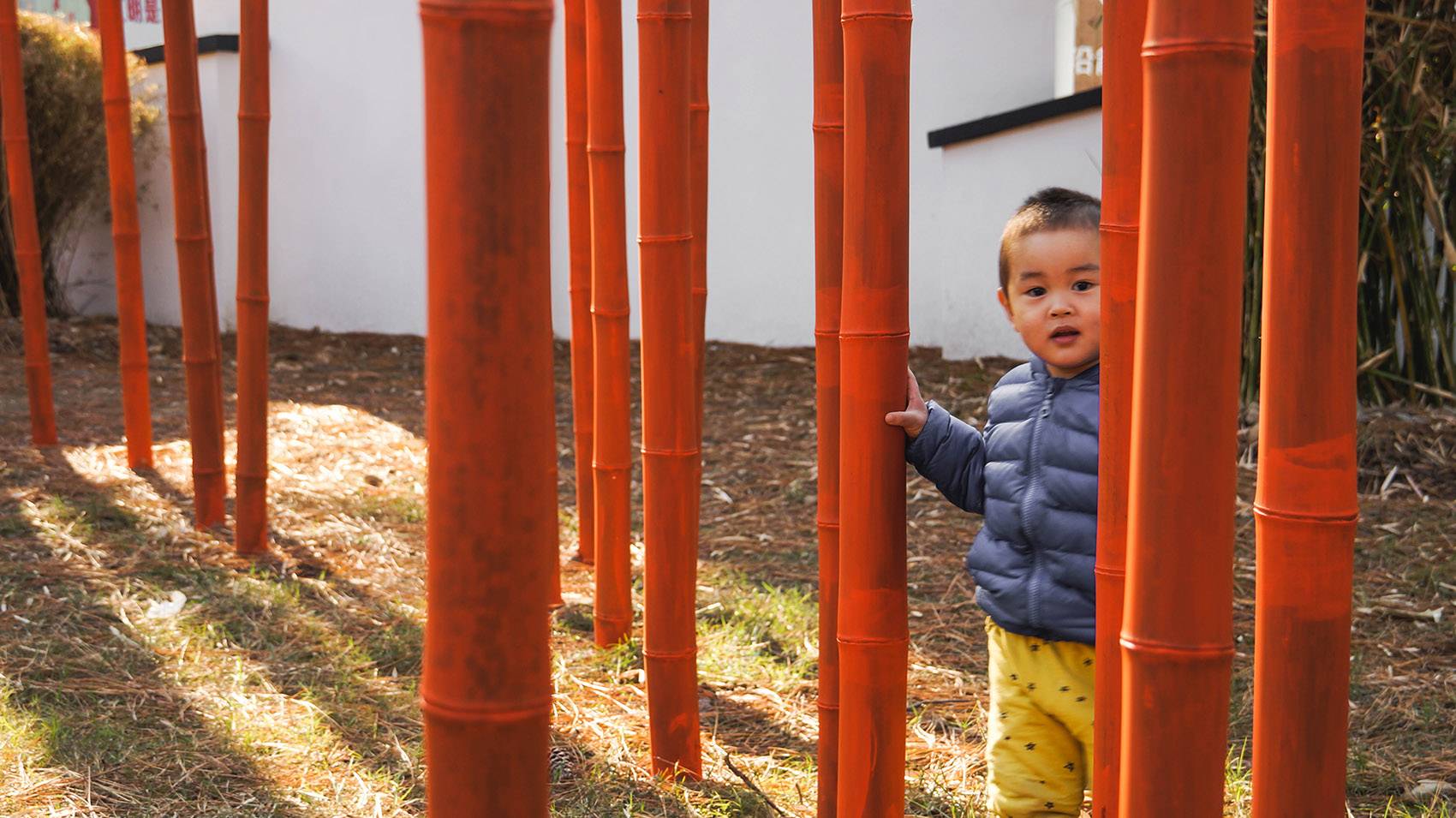

^{▲兒童在竹竿上玩耍}

項目所選筑材為青竹，青竹的材質十分自然，但也使得其很容易被環境隱藏，尤其在人視點上觀看，背景環境完全將搭建淹沒。因此我們希望選取一種顏色為項目進一步提升活力，使其在客觀視角獨立顯現出來。為此我們做了一系列色彩實驗，最終決定使用這種十分鮮活與醒目的橙紅色，為項目整體提升活力。

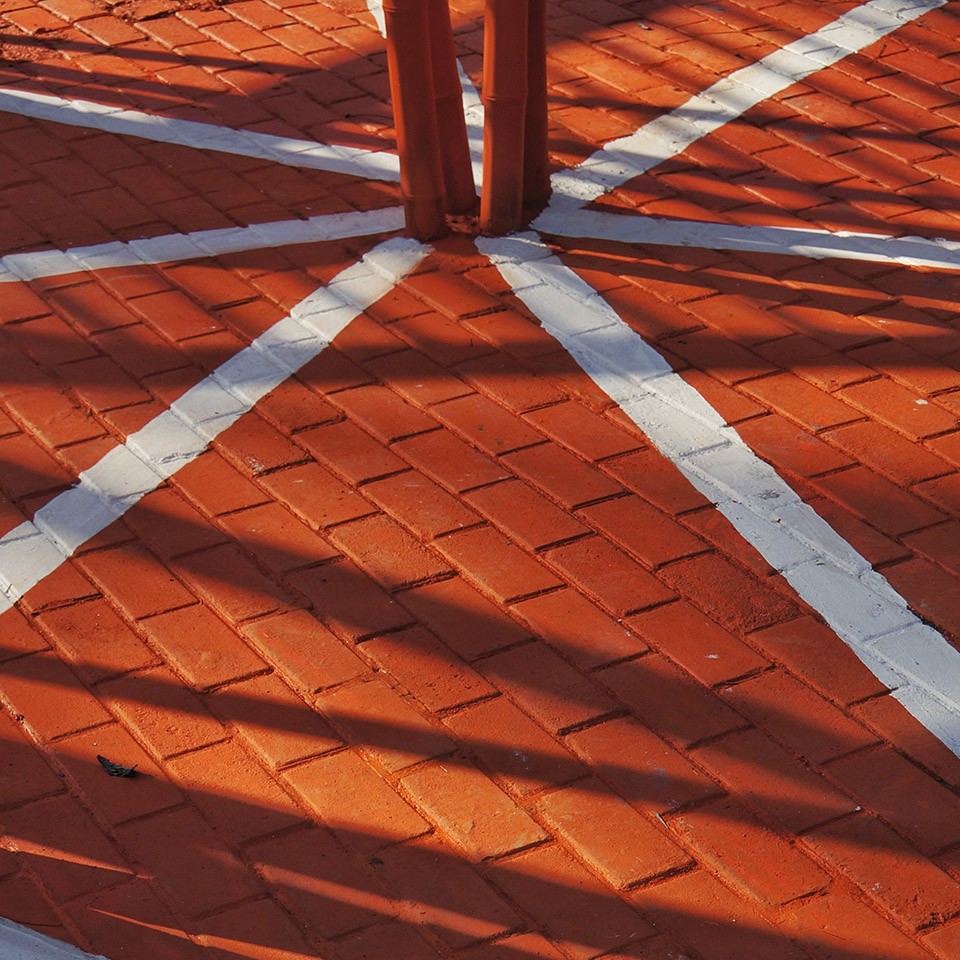

^{▲紅色的竹竿為場地增添活力}

^{▲項目總平面圖}
