新加坡AirMesh花園涼亭景觀裝置設計 | AIRLAB

AirMesh是全世界首個由3D打印的不銹鋼組件制成的建筑結構，突破了建筑創新和建造技術的極限，同時展示了新加坡科技設計大學AirLab在數字設計和制造技術上的先進性。

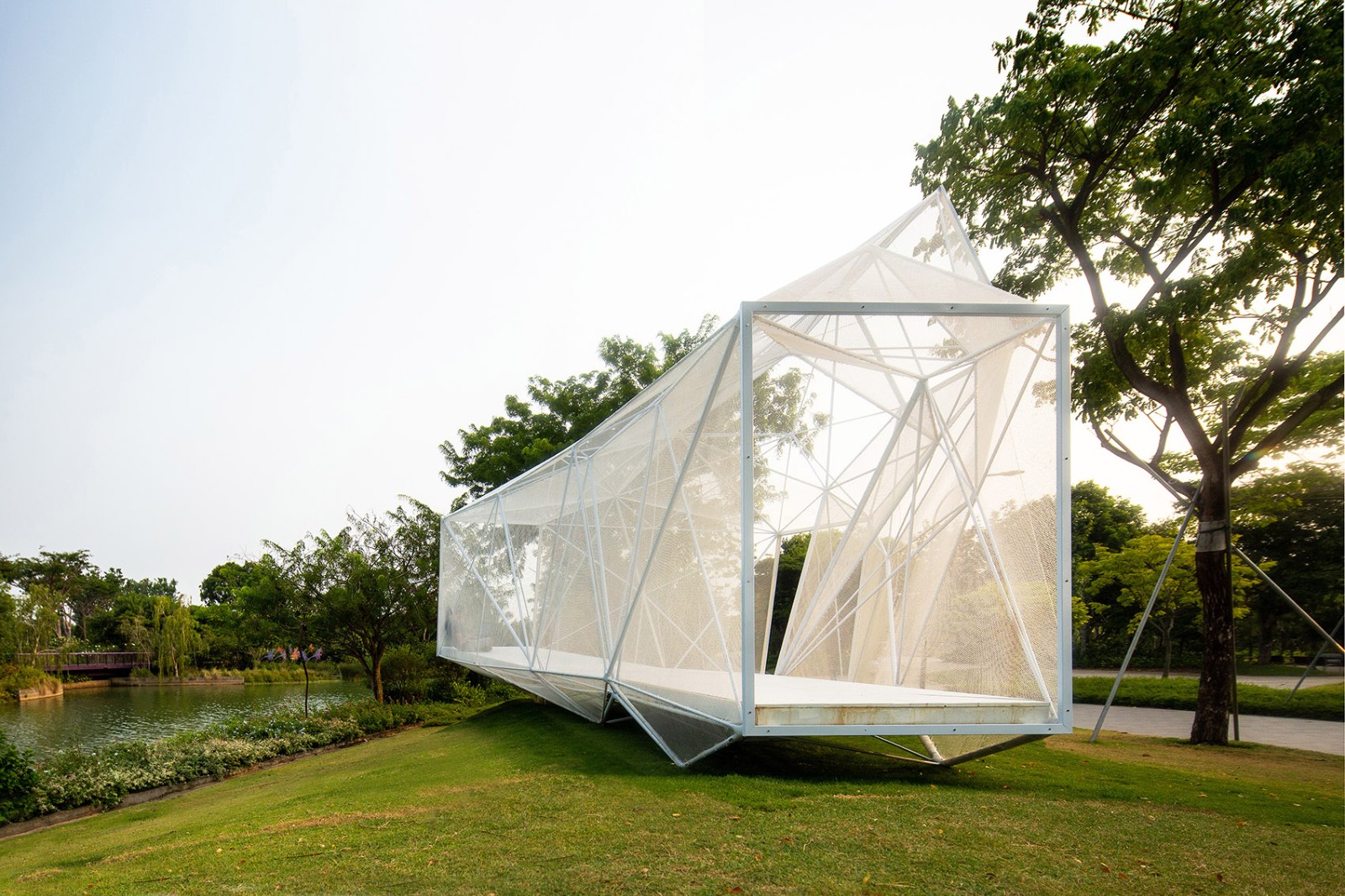

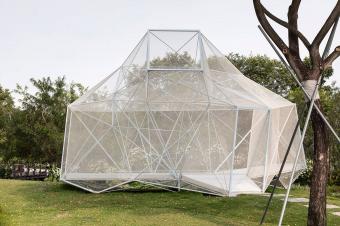

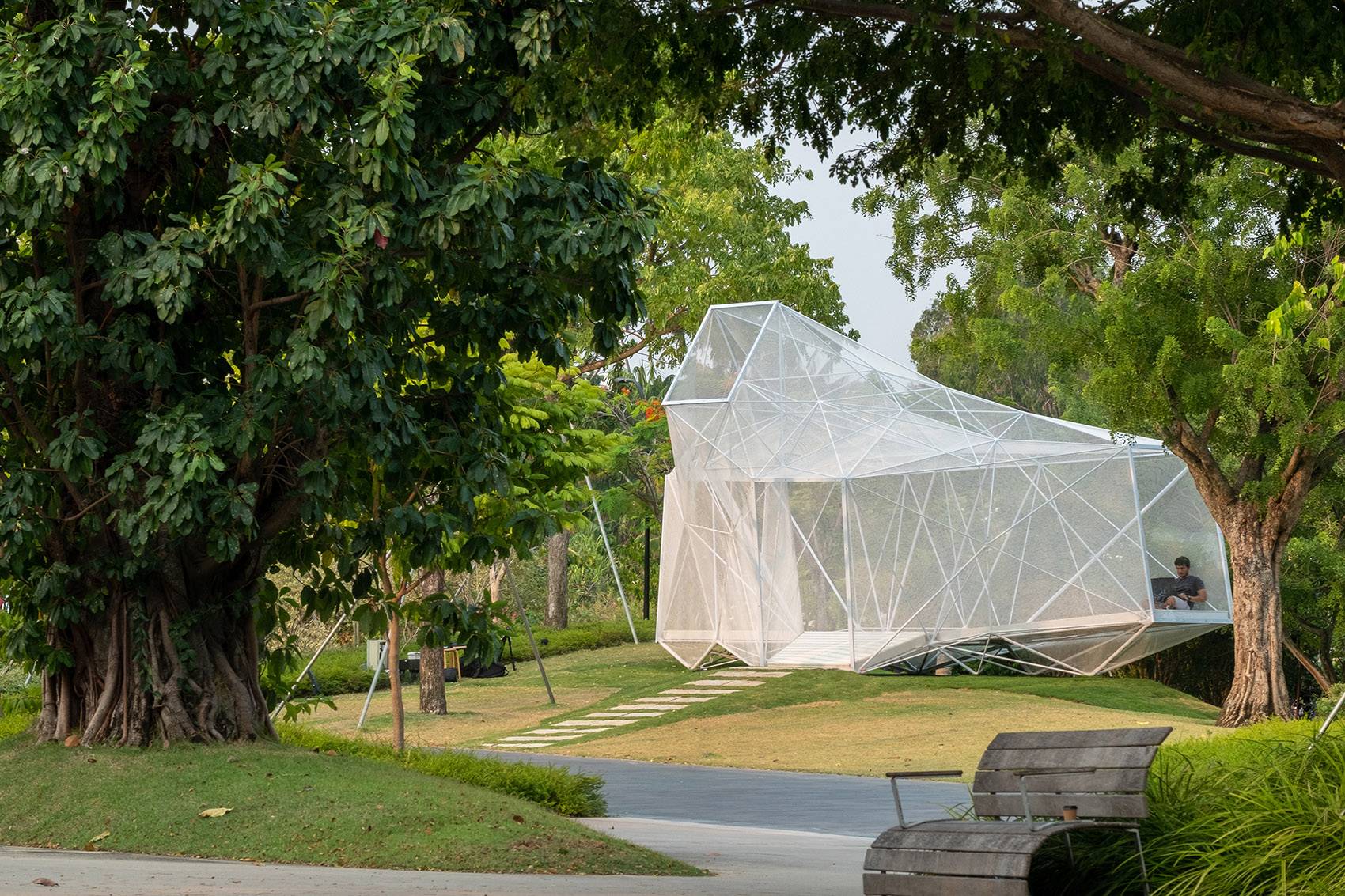

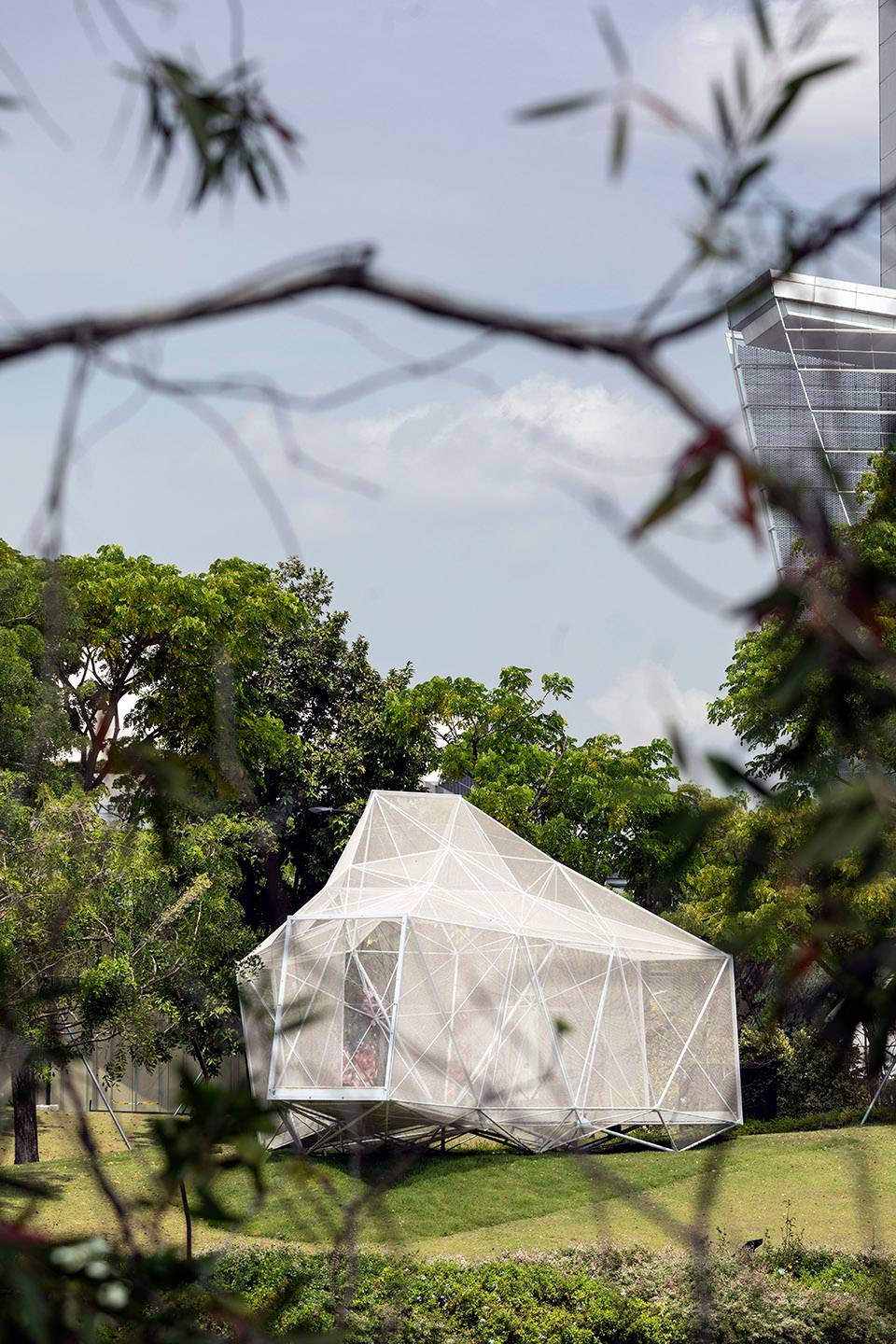

^{▲涼亭外觀}

這座超輕型的涼亭坐落在濱海灣花園，它既是一個集會空間，也是一座輕盈的雕塑。設計遵循了歐洲設計規范（Eurocode），是新加坡建筑施工管理局（BCA）批準建造的臨時3D打印結構。同時，在城市重建管理局（URA）的同意下，該結構將在花園中停留至2022年底。

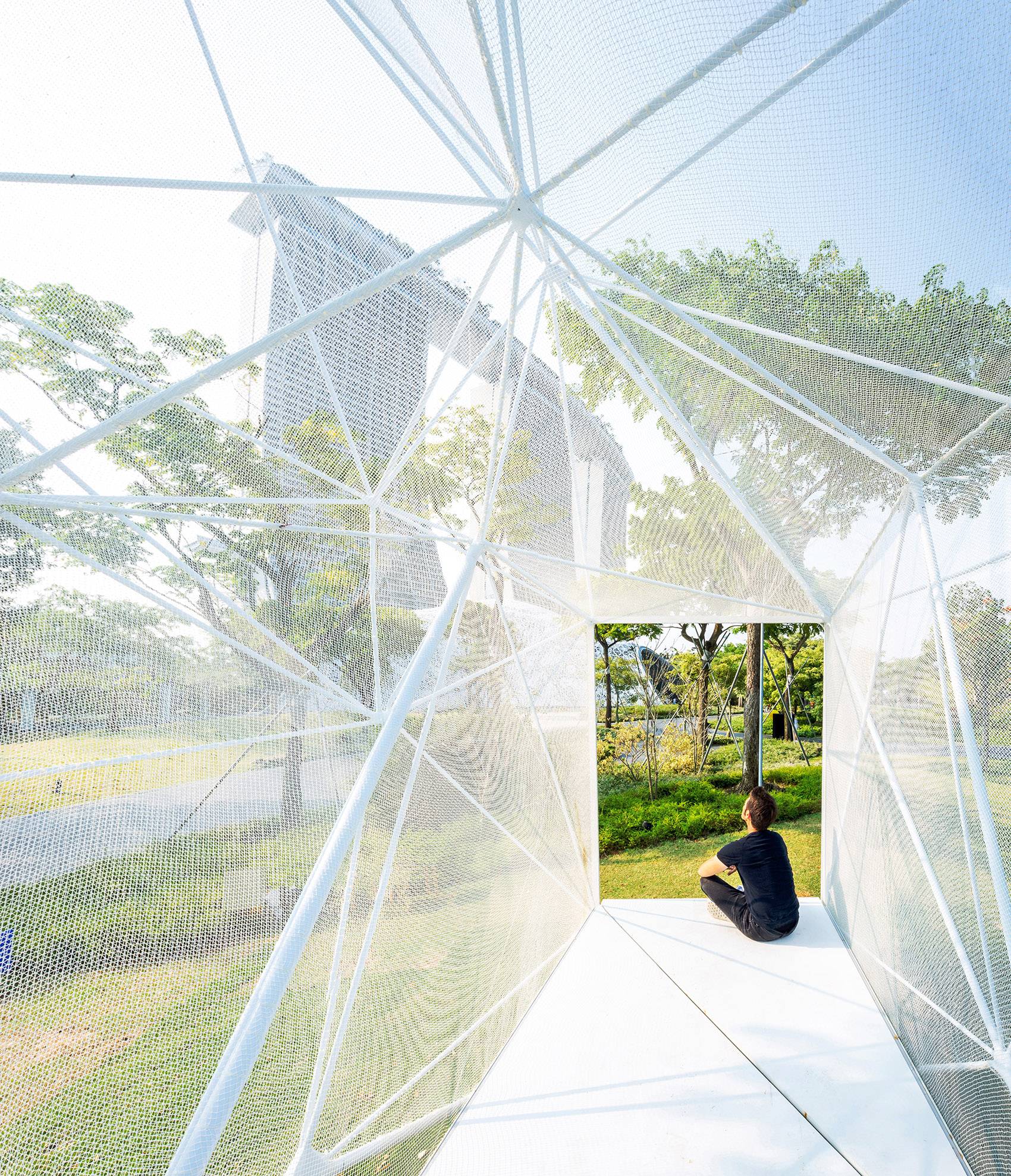

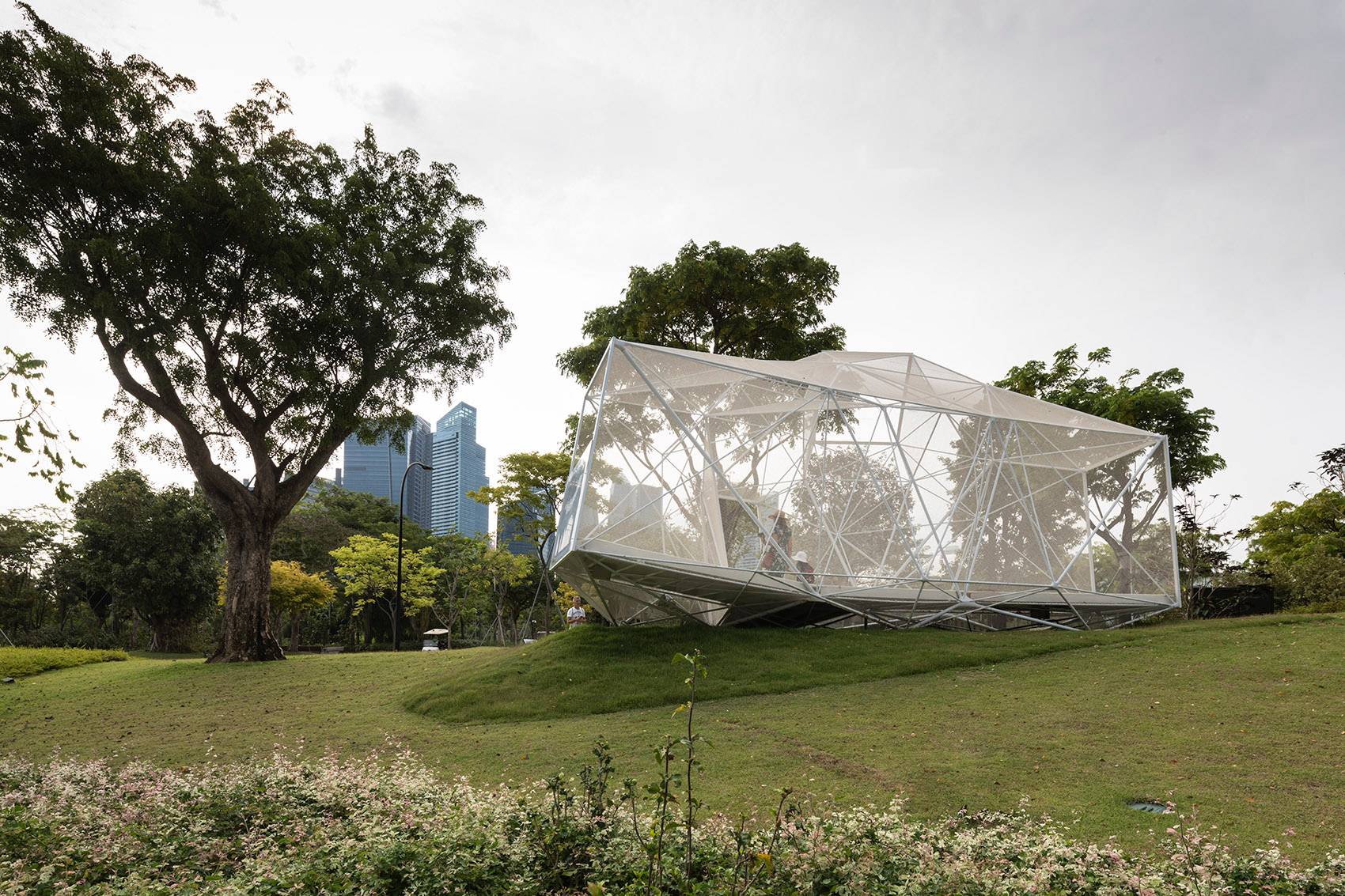

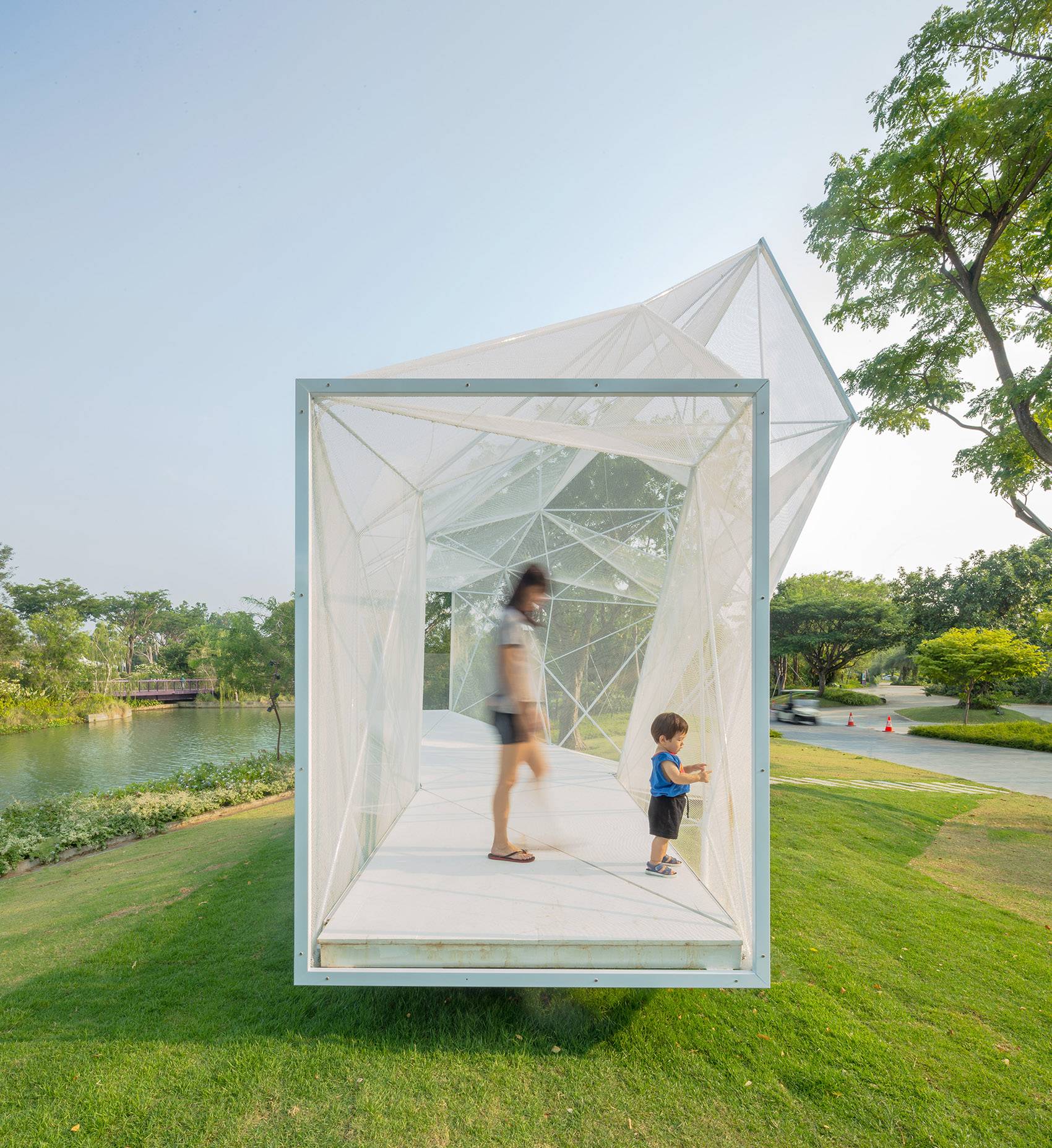

^{▲涼亭既是一個集會空間，也是一座輕盈的雕塑}

AirMesh的實用主義形式主要取決于視野的方向。涼亭結構由面向周圍景觀的四個矢量定義，分別是蜻蜓橋、銀色花園、濱海灣金沙酒店以及涼亭入口本身。四個矩形的視圖框架圍合出整體空間，并以多角多面的形式重新詮釋了傳統中式燈籠的形象，展示出微妙的光線和色彩變化。

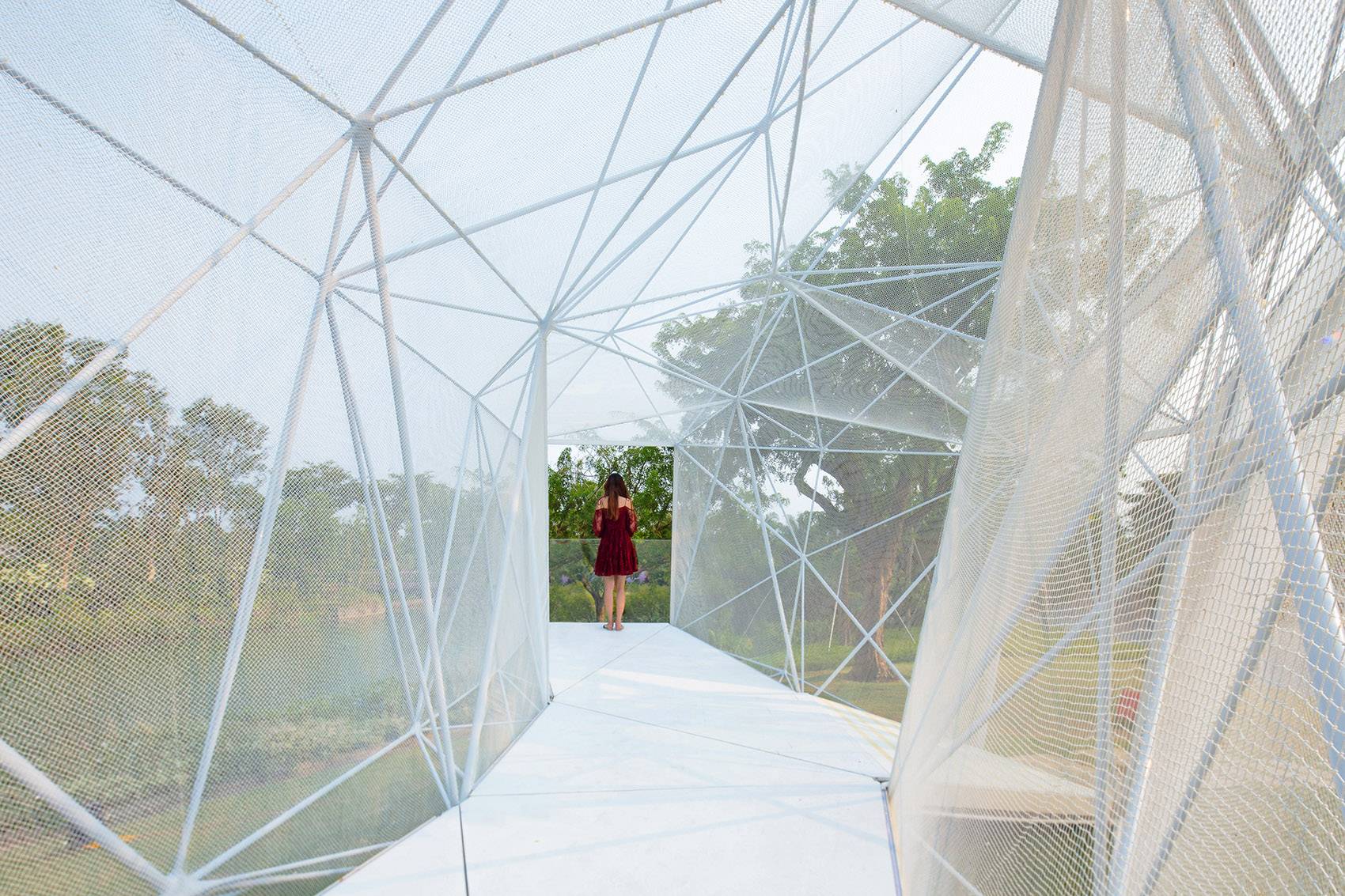

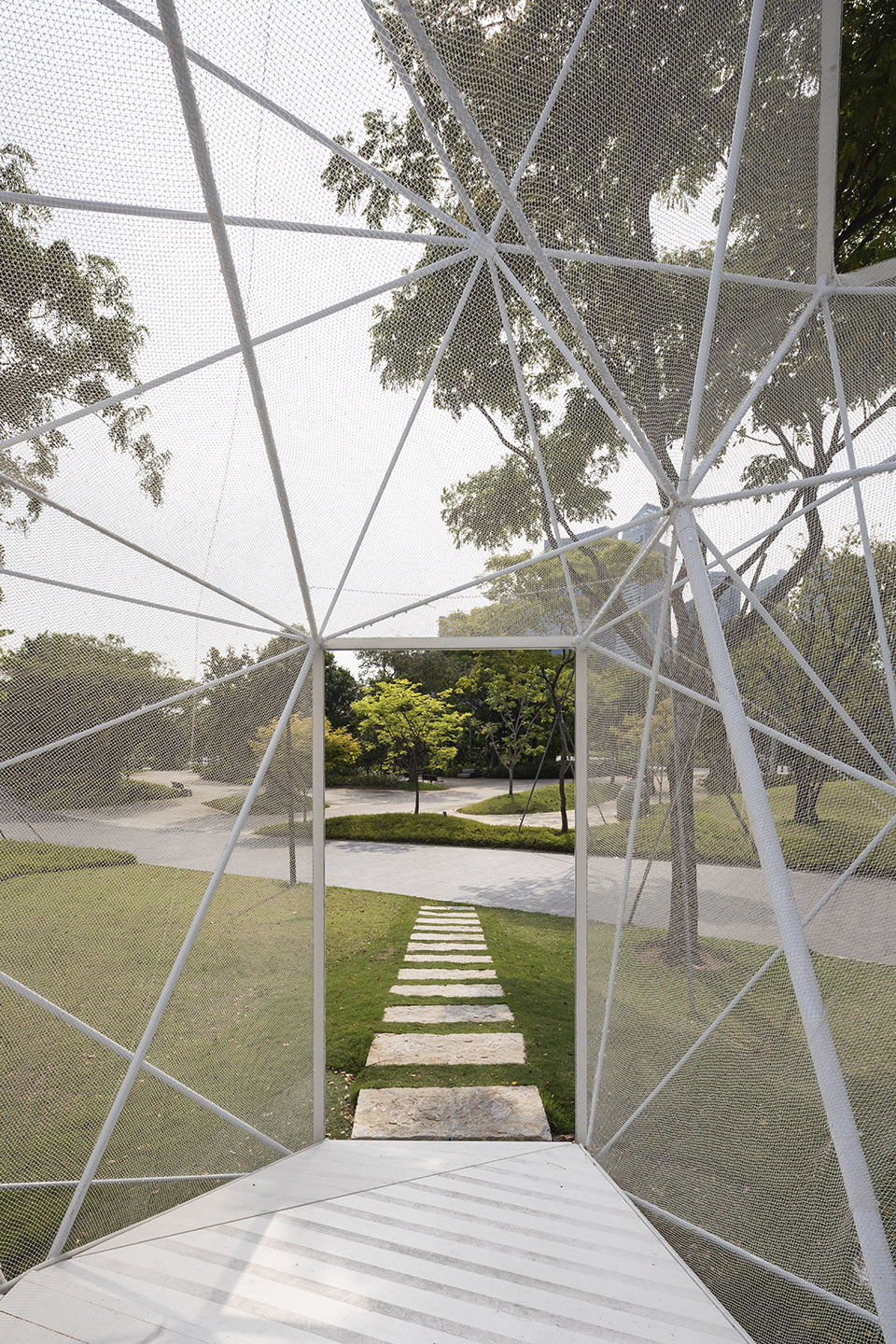

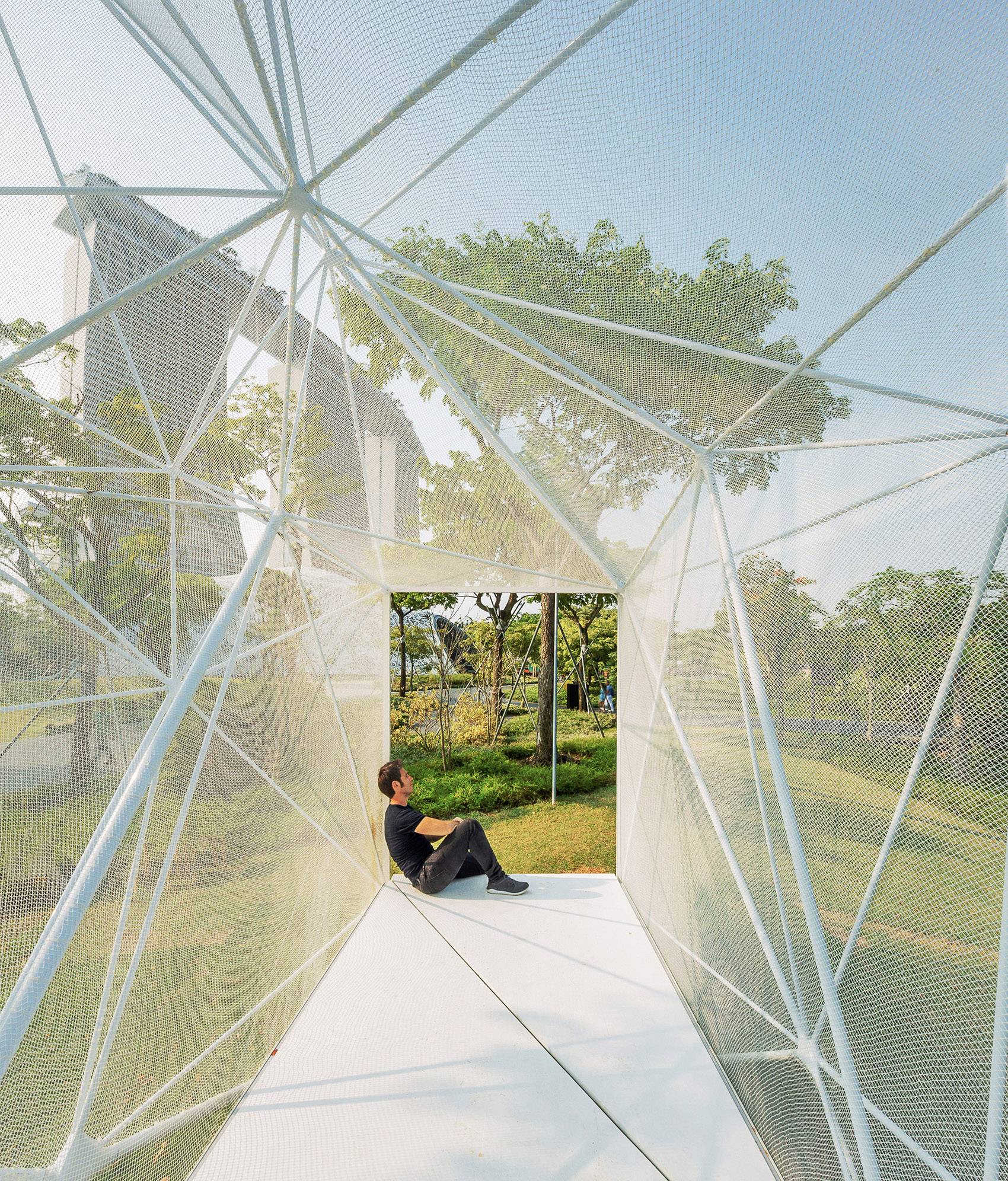

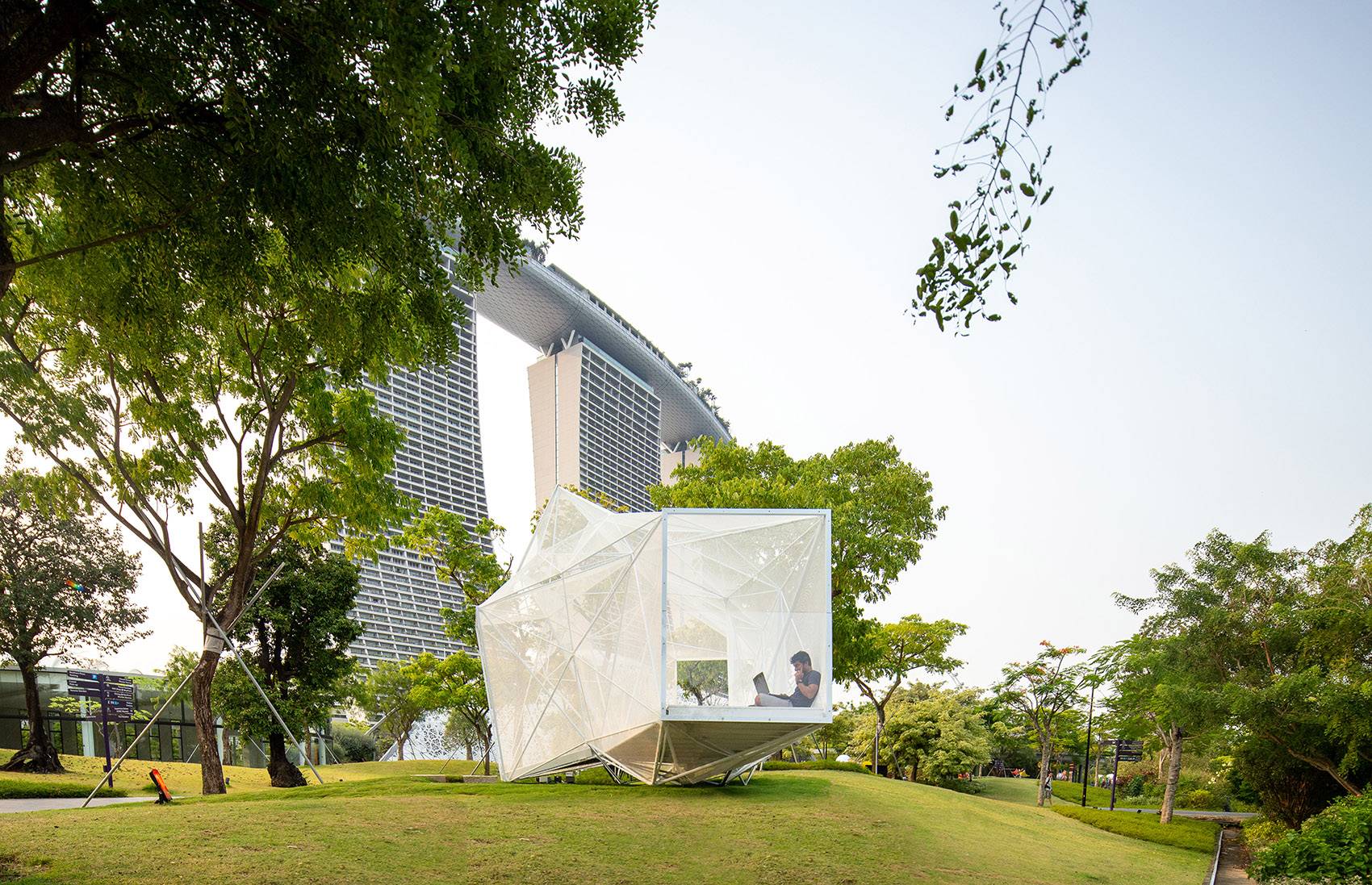

^{▲涼亭結構由面向周圍景觀的四個矢量定義}

涼亭由216個擁有不同長度和截面的桿體支撐，并通過54個形狀各異的鋼銅合金打印連接件進行固定。連接件方面的巨大技術創新使結構的組裝工作僅需5位工人在2天內即可以完成。節點內部的螺紋也可借助3D打印實現，從而與隱藏在桿體內部的螺栓進行組裝。整個涼亭的安裝只需要不同直徑的六角扳手即可完成。

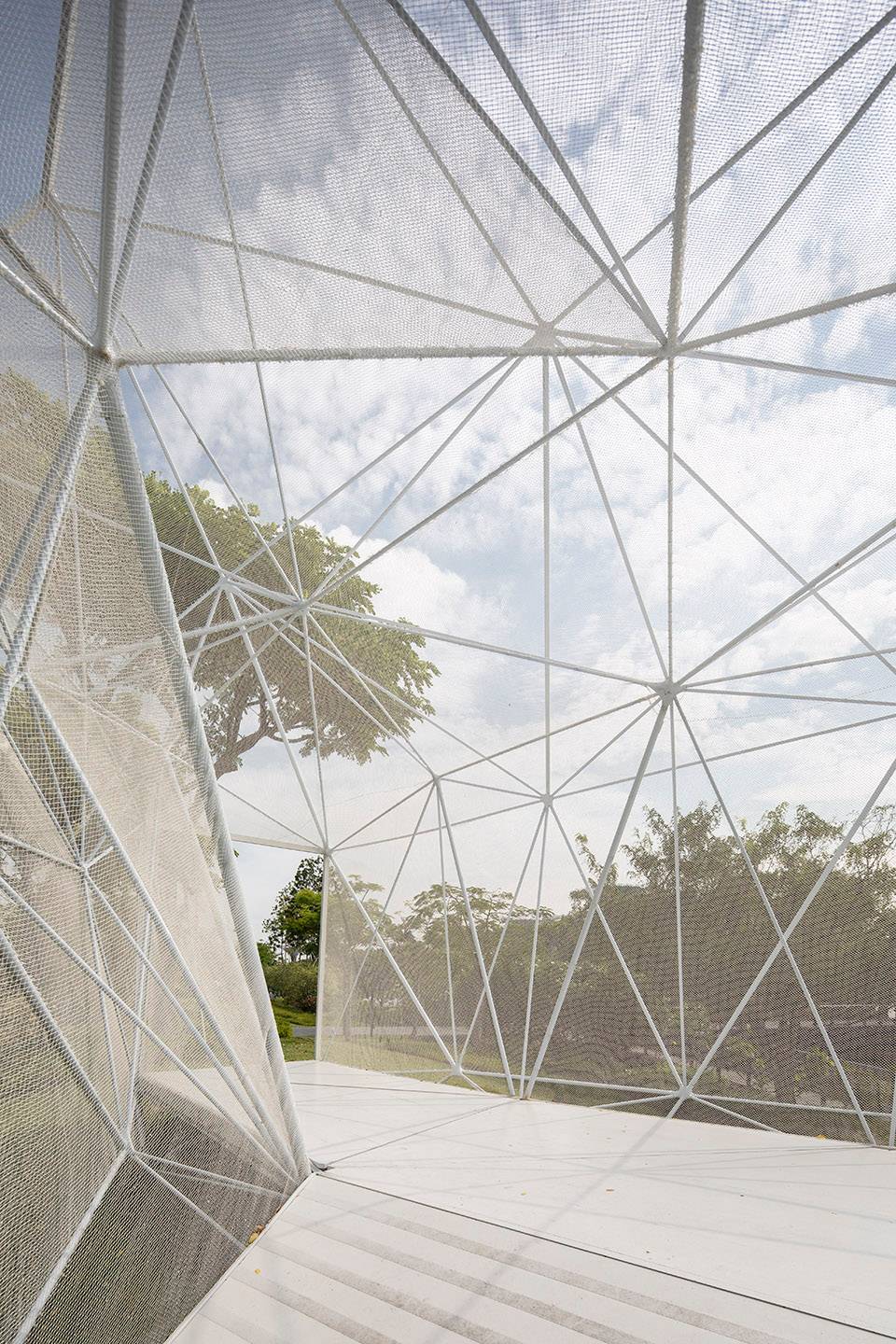

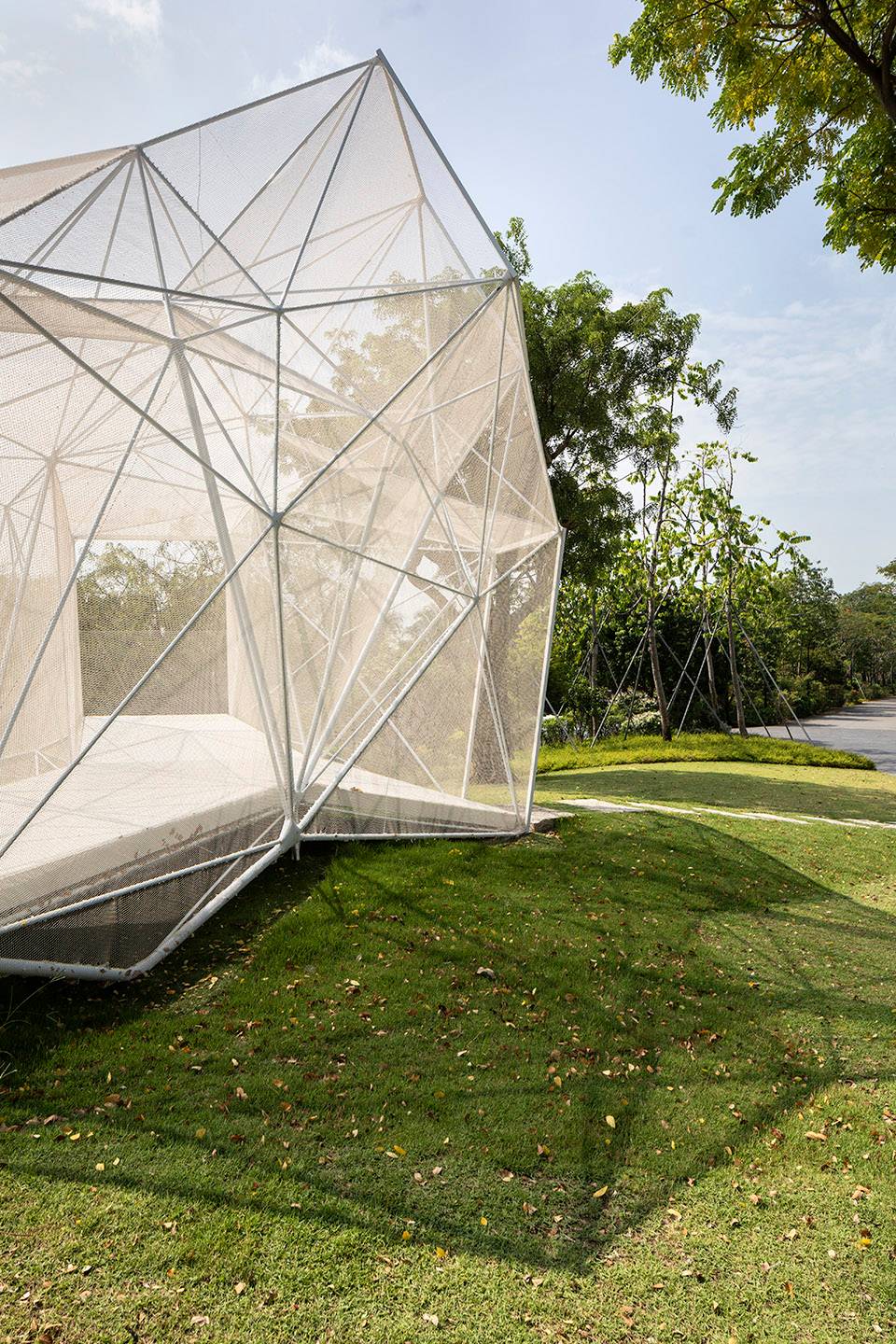

^{▲涼亭由216個擁有不同長度和截面的桿體支撐}

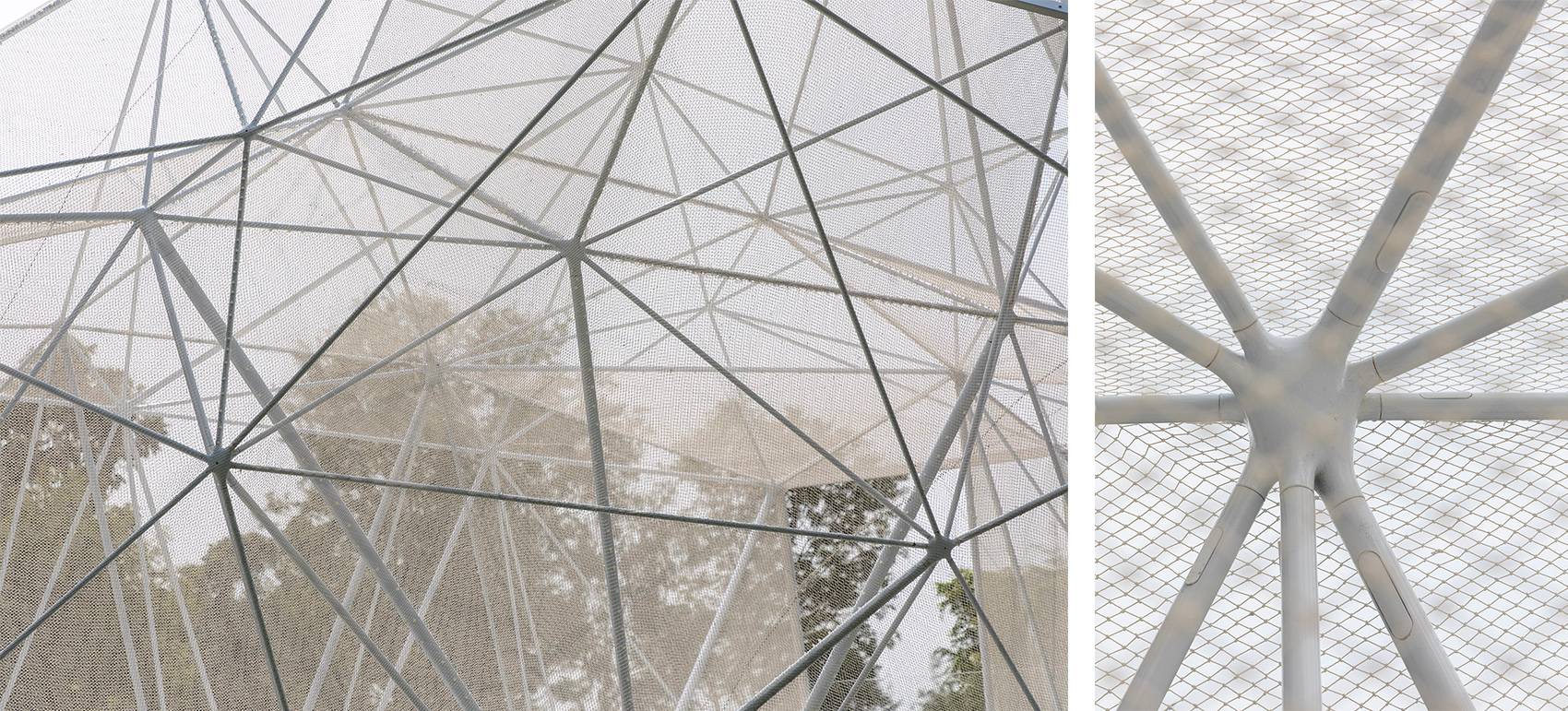

^{▲結構細部}

^{▲形狀各異的鋼銅合金打印連接件}

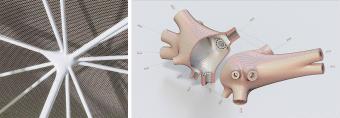

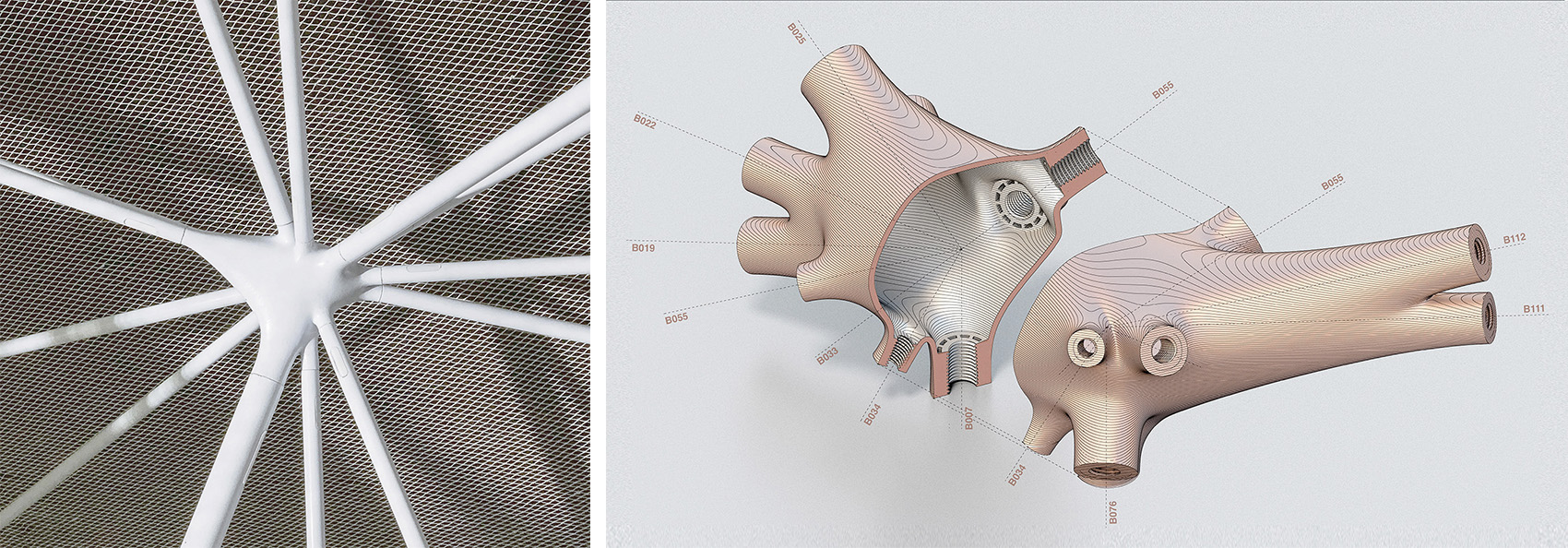

^{▲連接件細部和拆解示意圖}

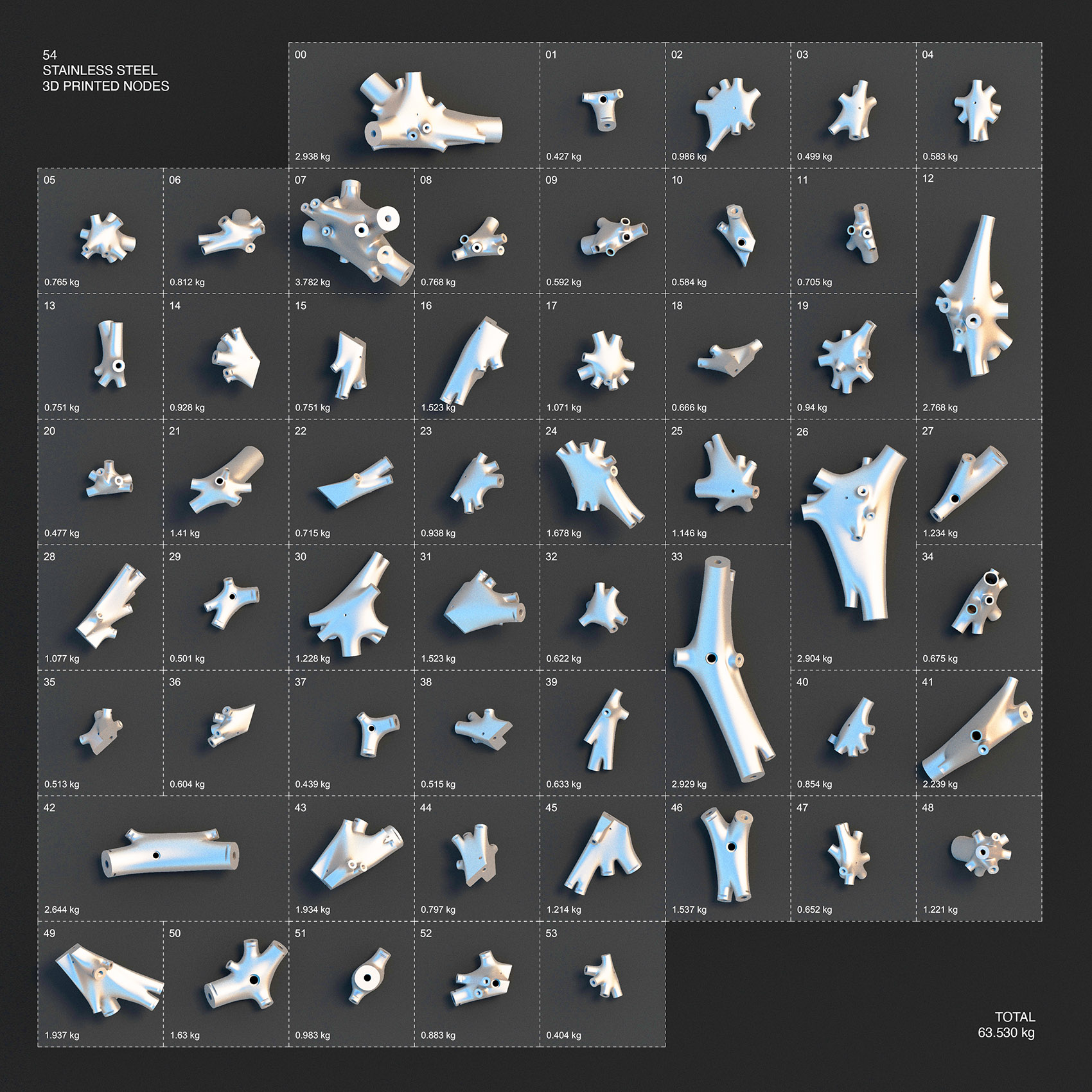

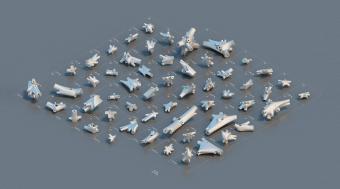

^{▲54個形狀各異的3D打印連接件}

該結構總重700kg，雖然外觀看上去十分脆弱和細膩，實際上則能夠承受超過其自身16倍的重量（11噸以上）。

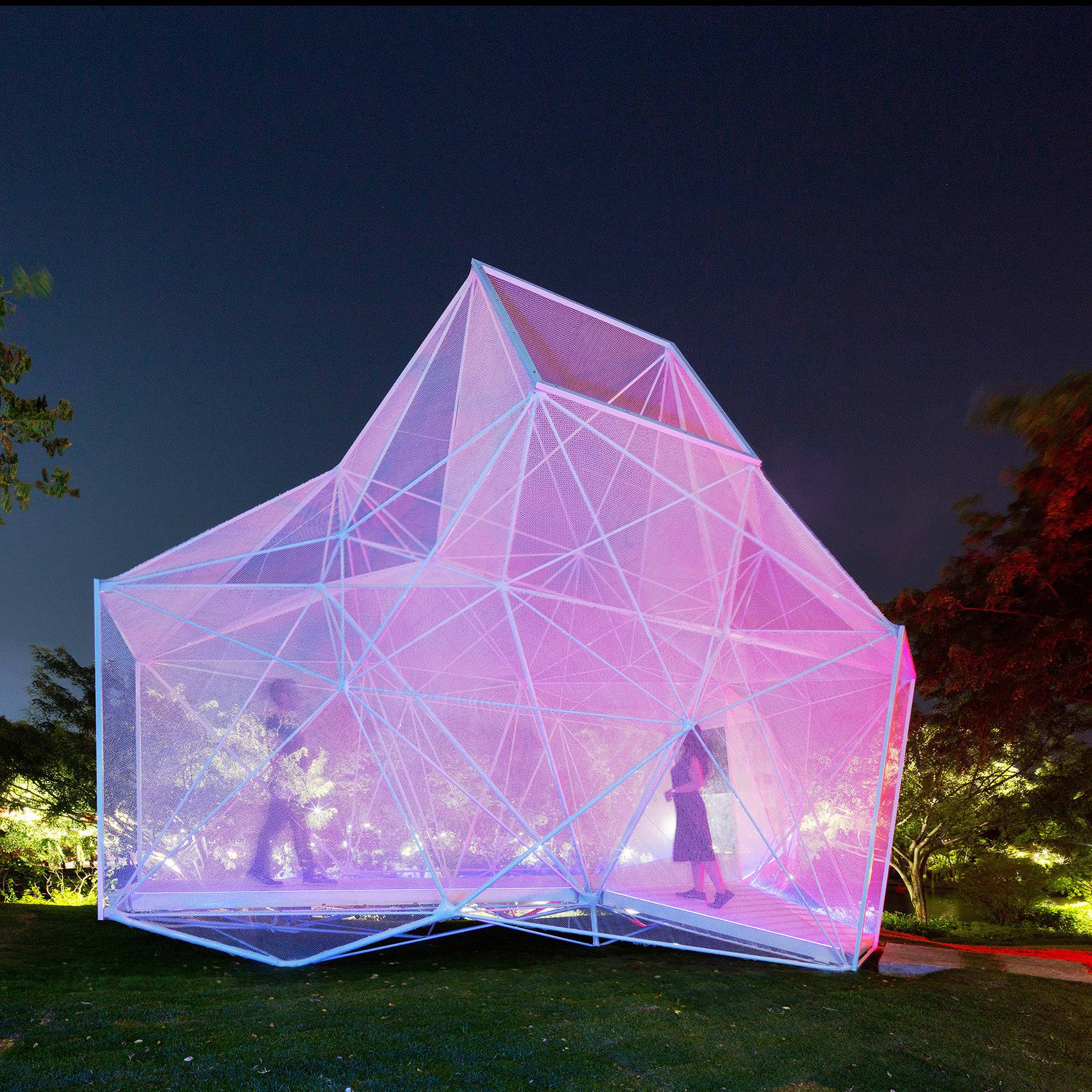

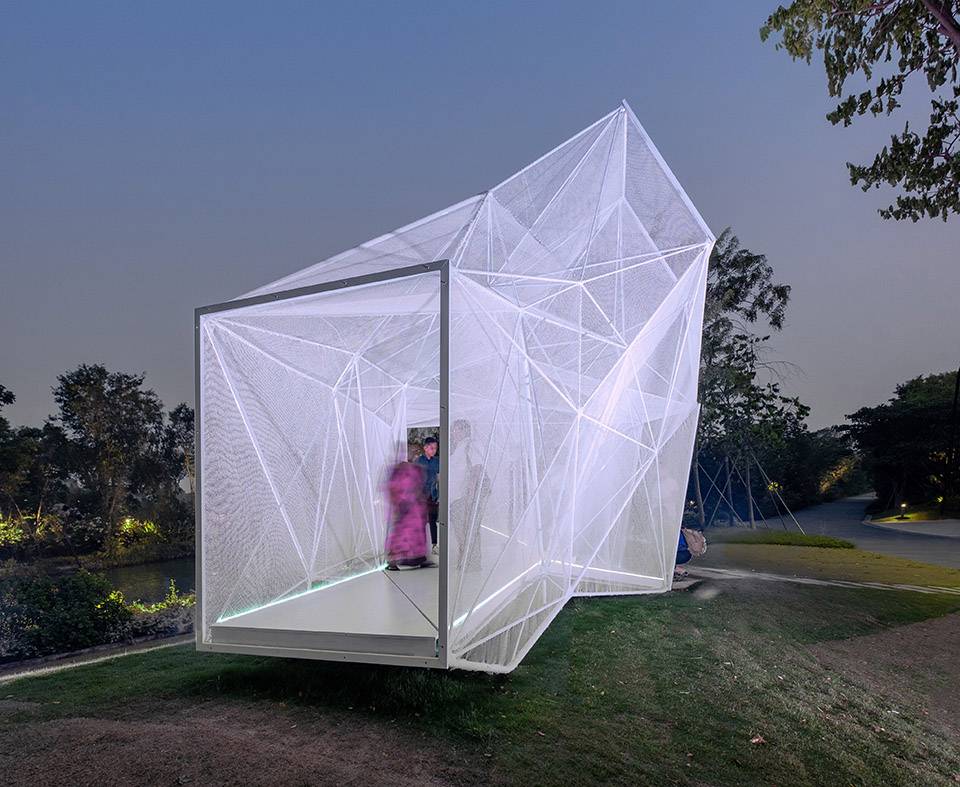

^{▲夜間的涼亭}

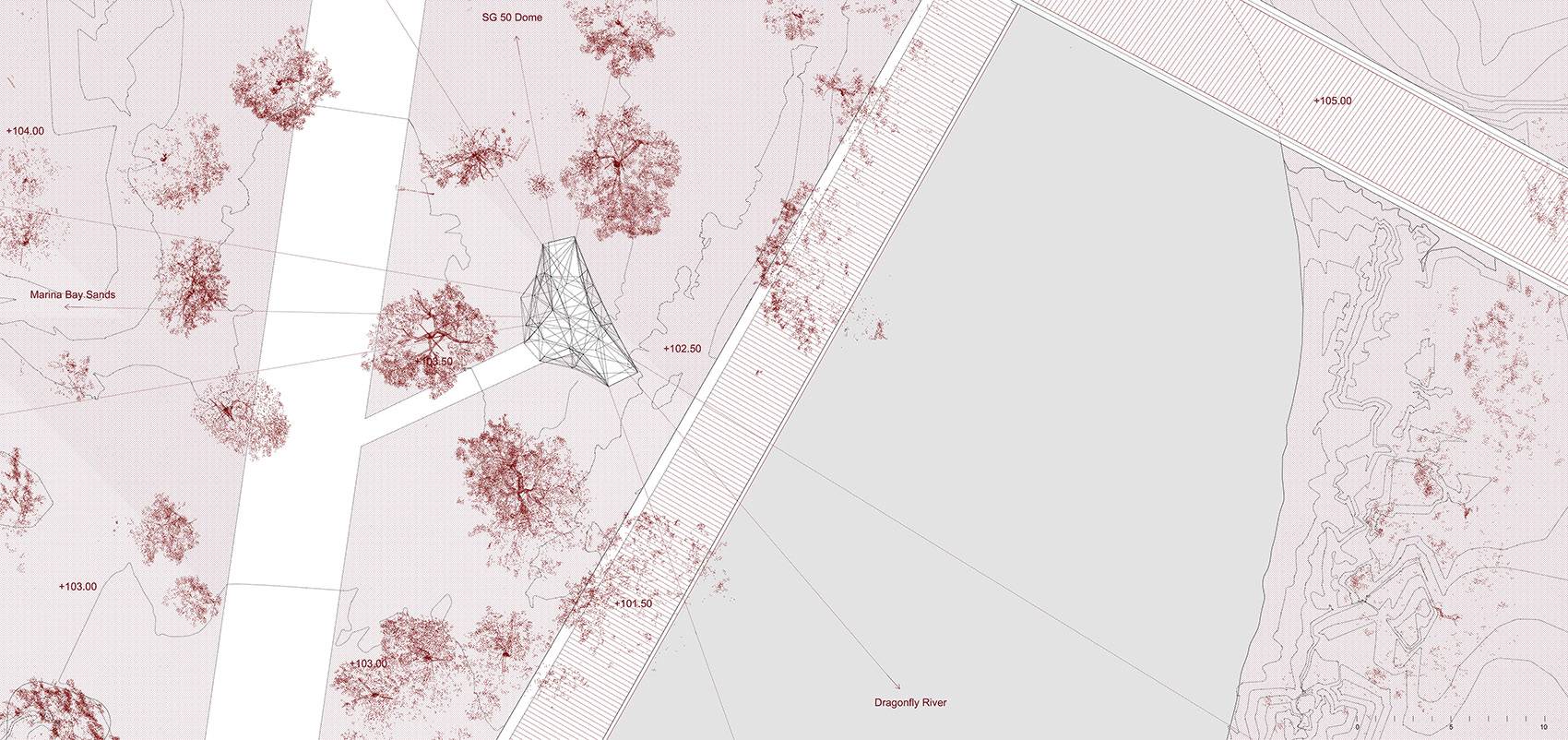

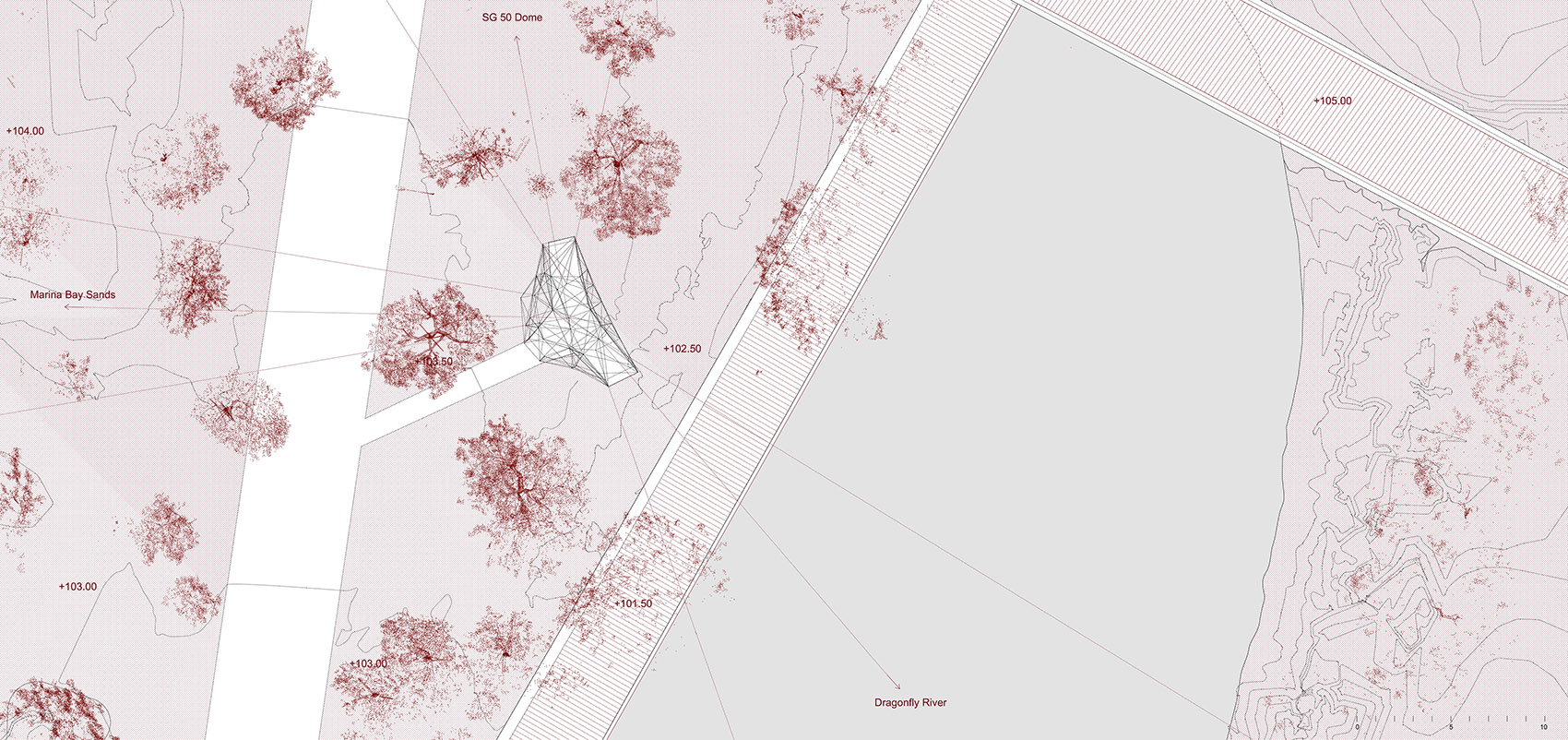

^{▲場地平面圖}

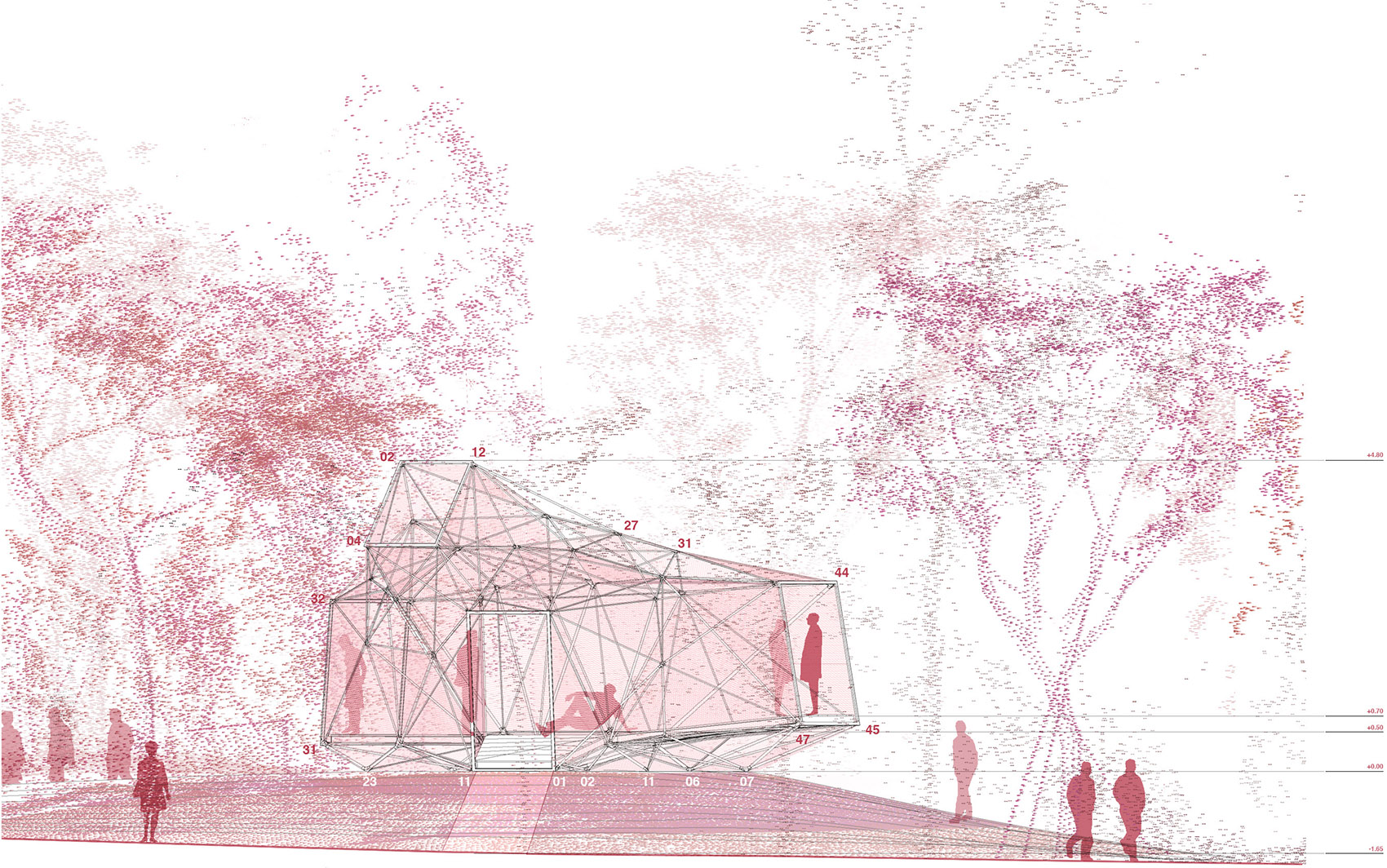

^▲立面圖

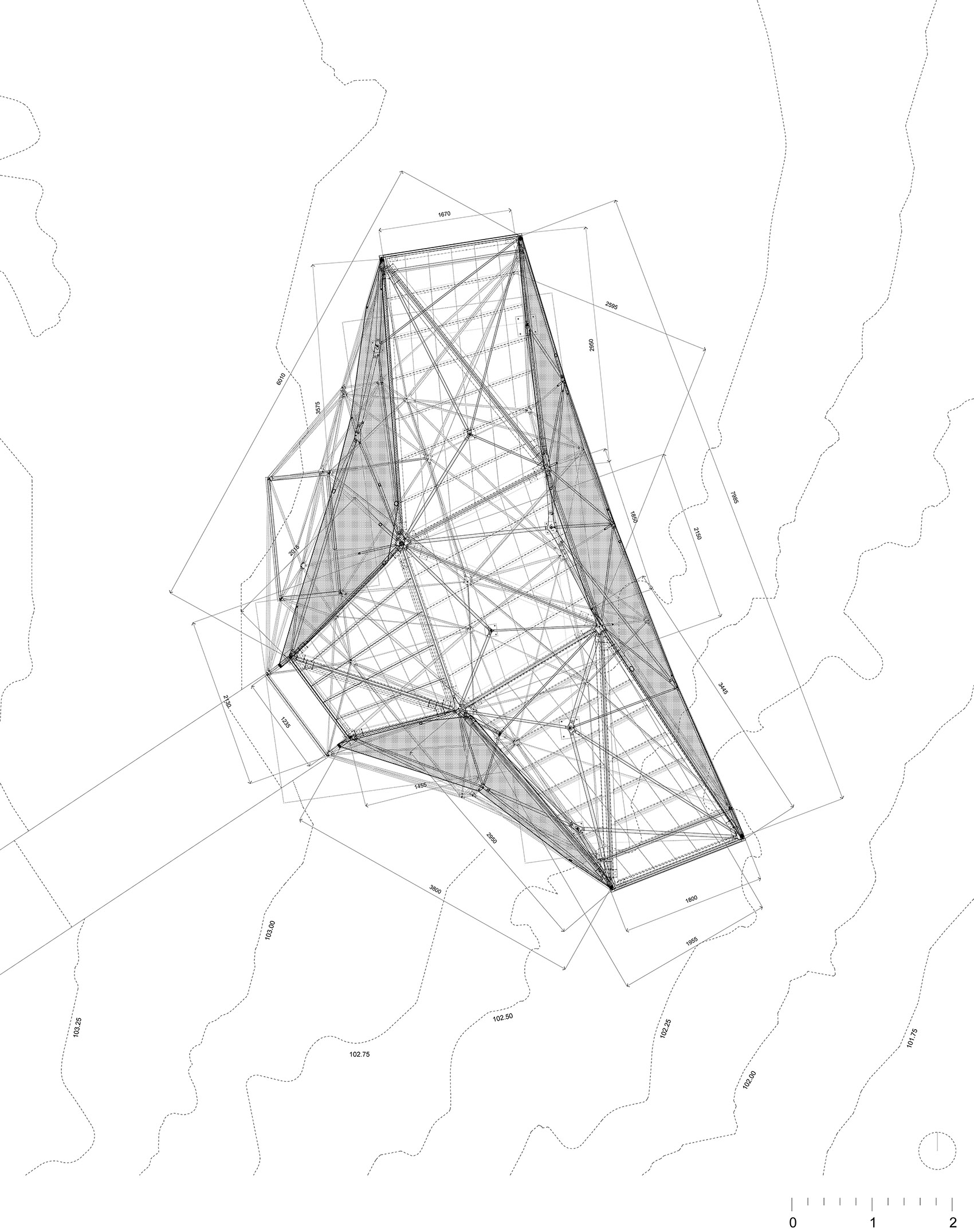

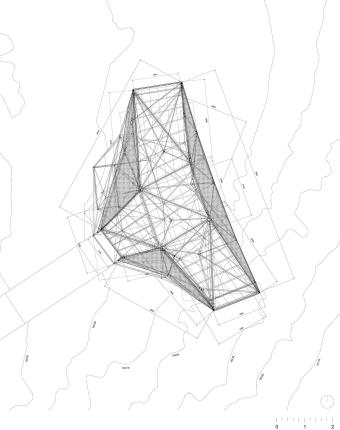

^{▲涼亭平面圖}

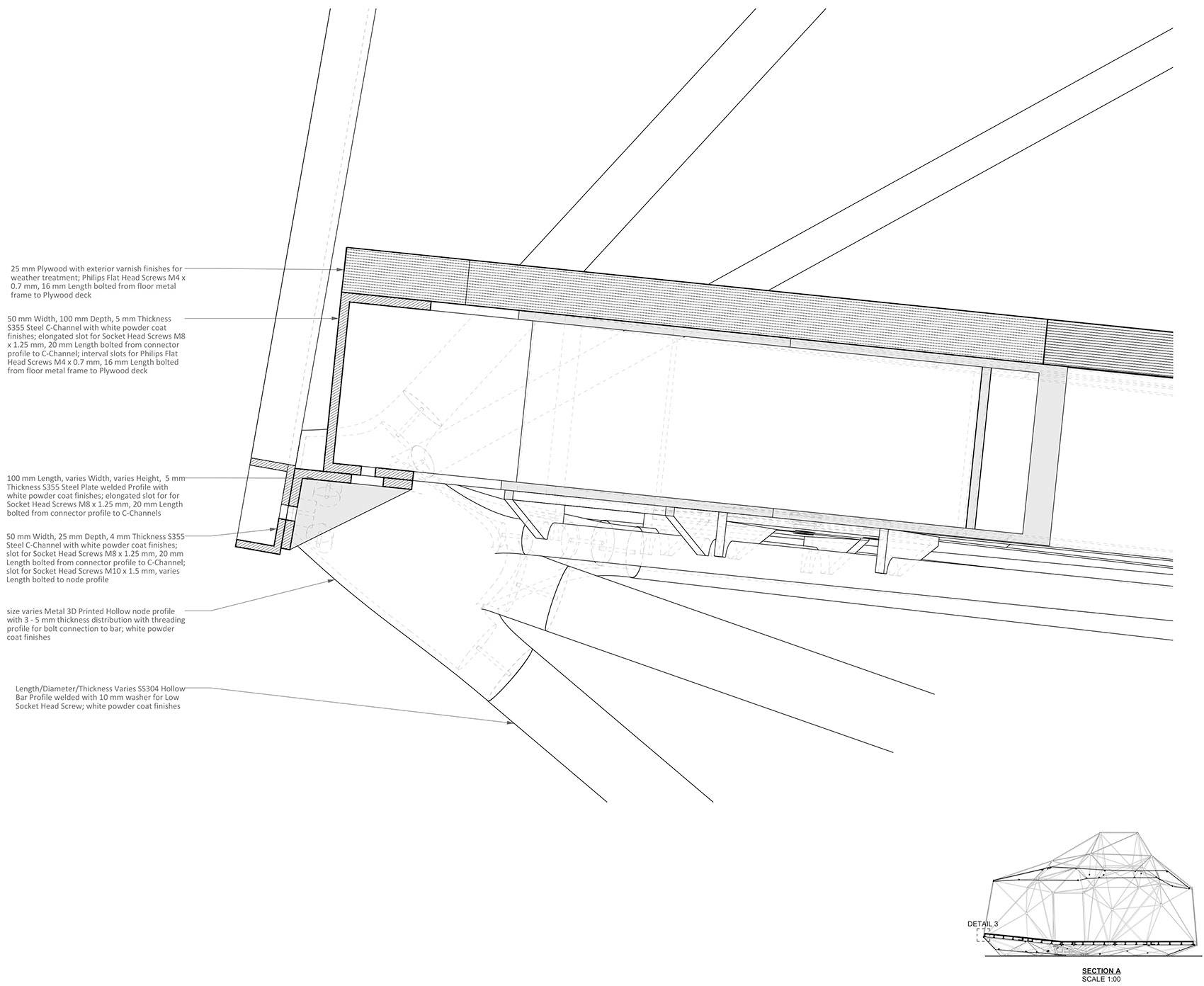

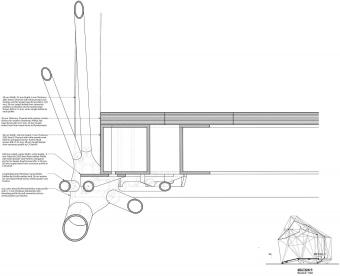

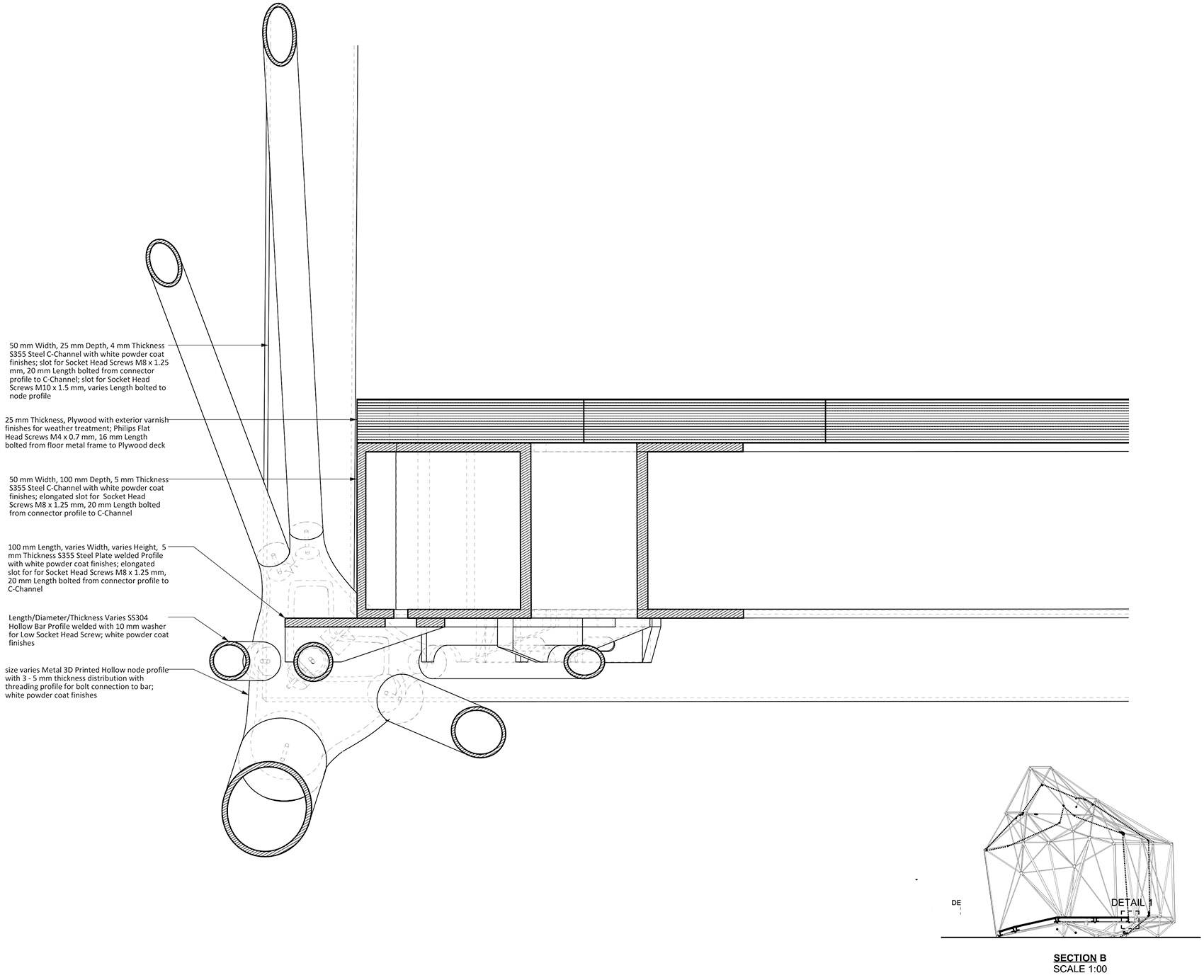

^{▲細部剖面}
