蟲澇疫病問題下的廢棄火車站及其城中村韌性設計 | 臧世偉 冷少東，天津理工大學

獲獎作品信息

作品題目：水蚊不興——蟲澇疫病問題下的廣州石圍塘火車站及其城中村改造設計

參賽作者：臧世偉 冷少東

指導教師：師寬

畢業院校：天津理工大學

? 臧世偉 冷少東

? 臧世偉 冷少東

項目簡介

本設計通過對廢棄火車站及其城中村雨洪、文化雙重韌性空間的塑造，改善當?shù)鼐用裆顥l件，從而完成了針對后疫情時代下對“石圍塘”這一集中了“工業遺產”、“城中村”、“內澇疫病”等多重?zé)狳c(diǎn)問題下的“城市更新”的設計探索。

廣州市石圍塘廢棄火車站及其城中村因地形下洼，設施老舊，在受到廣州暴雨天氣時，內澇積水的存在致使蚊蟲得到大量繁殖，一度成為全國登革熱最嚴重的地區。同時場地?fù)碛胸S富的鐵軌等工業遺產資源，周邊依附的城中村居民經濟狀況單一，該區域整體活力狀態亟待被設計創意所激活。一方面，通過LID雨洪管理下的蚊蠅管理措施，將積水通過層級規劃排盡或引入最為低洼的鐵路廊道，通過對低洼地帶進行韌性景觀公園的打造，減少居民區積水的同時營造豐富的親水景觀，改善當?shù)氐姆e水及蚊蟲現狀。另一方面，通過對沿鐵軌及沿低洼地帶的場所的設計改造，鼓勵城中村村民與外來商旅、游客的“集市共建”，從而振興當?shù)氐奈幕c經濟。

聯合國世界衛生組織最新報告稱，登革熱病毒主要是由蚊子傳播的一種急性傳染病，對全球公共衛生健康構成嚴重威脅。近年來，登革熱疫情在全球得到蔓延，而廣州受降雨氣候條件等影響成為全國登革熱疫情最為嚴重的城市之一。

詳細說明：

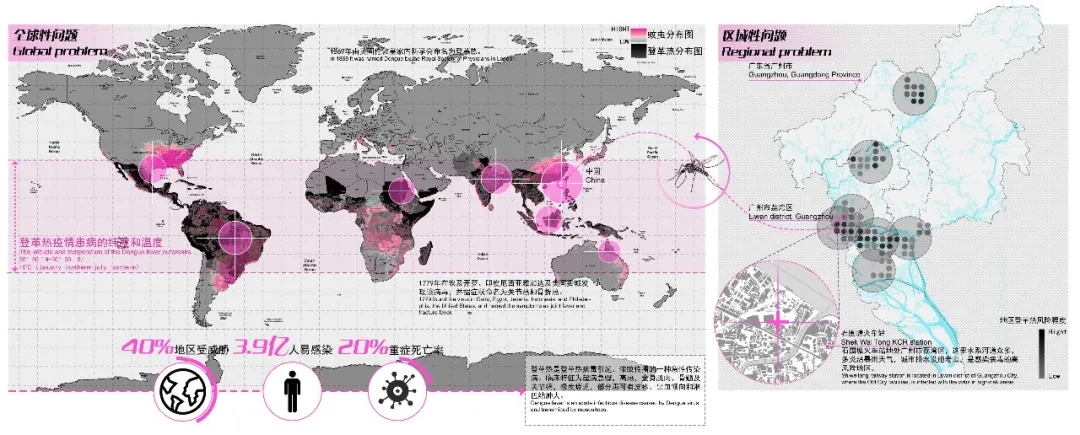

▼問題分析圖? 臧世偉 冷少東

設計選址位于廣東省廣州市荔灣區石圍塘廢棄火車站及其周邊城中村。廢棄石圍塘火車站位于當?shù)爻侵写逯?，其地?shì)相對下洼，周邊建筑設施老舊，極易形成內澇積水，蚊蟲繁殖迅速，一度成為登革熱最為嚴重的地區。通過對場地區位、周邊環境、水蚊關系、歷史脈絡的梳理，得出該區域歷史進程的不斷發展與場地排水設施老舊的矛盾頻發，致使“積水”、“蚊蟲”、“疫病”三者形成一定的閉環關系從而威脅當?shù)鼐用裆罱】怠?/p>

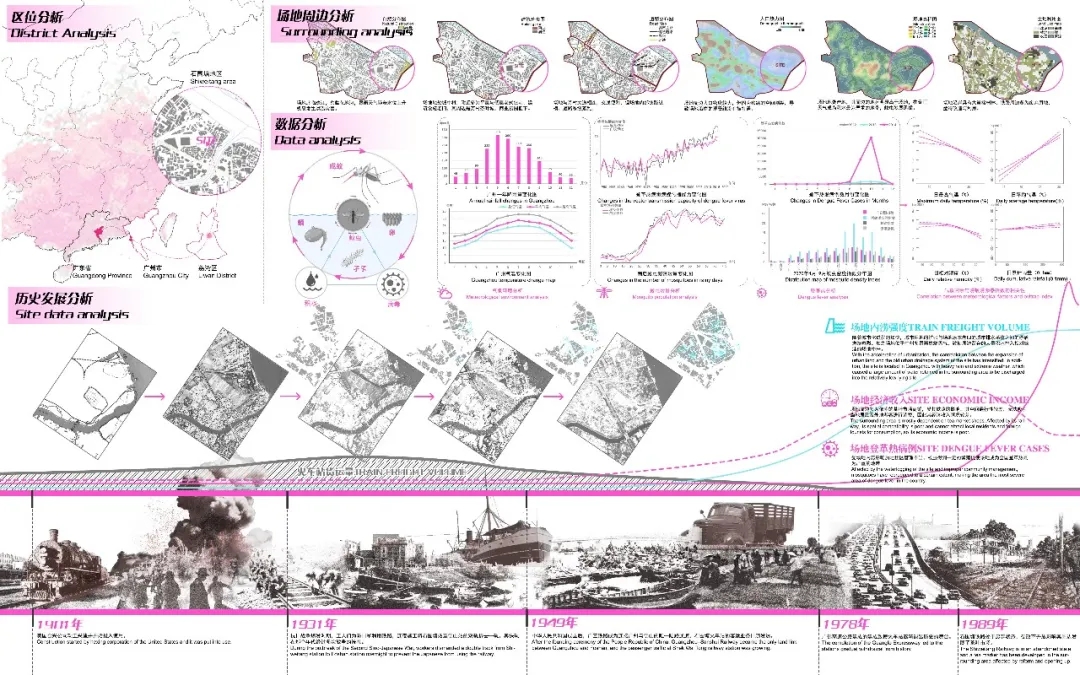

▼區位分析圖? 臧世偉 冷少東

內澇疫病問題（生態方面）：廣州市石圍塘火車站因地形下洼，建筑設施老舊，在極端暴雨天氣下極易造成城市內澇，積水的大量存在致使蚊蟲大量繁殖，為登革熱的傳播提供了良好的介質，嚴重威脅到當?shù)鼐用竦纳】怠?/p>

工業遺址衰敗問題（文化方面）：場地作為廣三鐵路的重要火車站點，擁有豐富的工業遺產資源，但因年代久遠，石圍塘火車站一直處于廢棄狀態。

產業經濟下行問題（產業方面）：過去在其周邊依附維生的城中村居民經濟狀況單一，主要依靠場地南側現有的茶葉市場，該區域整體活力狀態亟待被設計創意所激活。

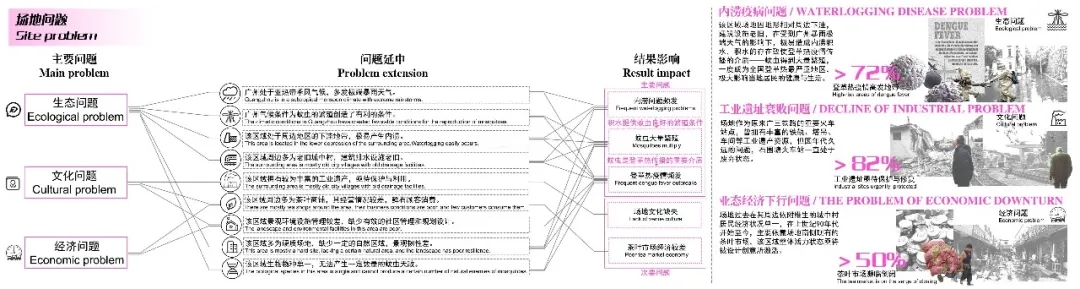

▼場地問題分析圖? 臧世偉 冷少東

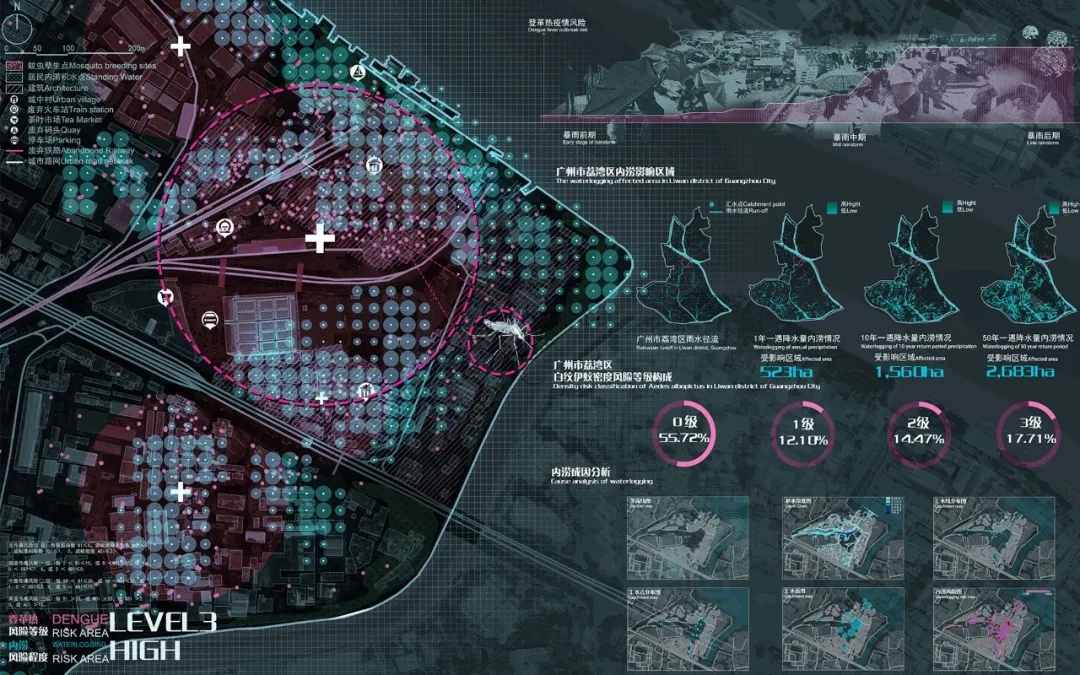

利用GIS等軟件的數據模型得出該區域蚊蟲密度和內澇風險程度較大，并且通過分析建立分析場地內澇成因和蚊蟲孳生點，通過數據疊加進一步證明當?shù)匚孟x的繁殖與積水的存在正相關關系。在實地調研走訪的過程中，分析整個區域雨水徑流的方向，將整個地區積水流經次序分為街道、城中村、鐵路（場地最為下洼的地帶）三個層級。

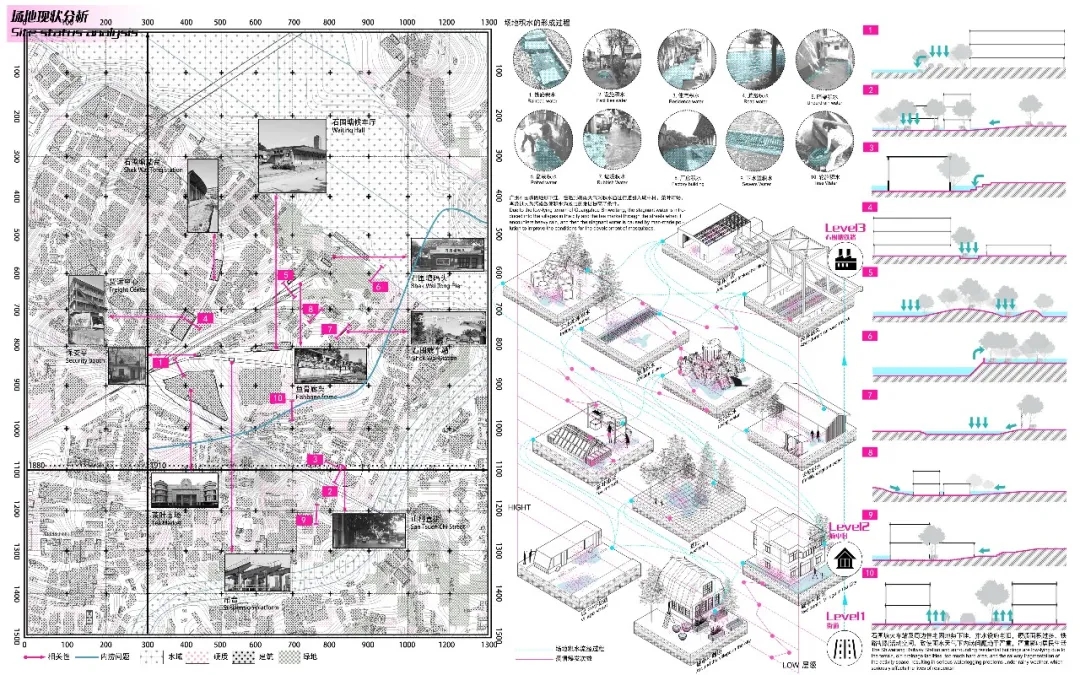

▼地理現狀分析圖? 臧世偉 冷少東

一方面，通過LID雨洪管理下的蚊蠅管理措施，將積水通過層級規劃排盡或引入最為低洼的鐵路廊道，通過對低洼地帶進行韌性景觀公園的打造，盡量減少居民區積水的同時營造豐富的親水景觀，改善當?shù)氐姆e水及蚊蟲現狀。

另一方面，通過抓住廢棄的鐵路及周邊的工業遺產建筑的改造機遇，通過對沿鐵軌及沿低洼地帶的場所的韌性設計改造，打造多功能線性景觀空間，加強當?shù)靥厣?jīng)濟的優勢，以工業遺產場所的改善來鼓勵城中村村民與外來商旅、游客的“集市共建”，振興當?shù)氐牟枞~經濟，及其所帶動的周邊文旅商機。

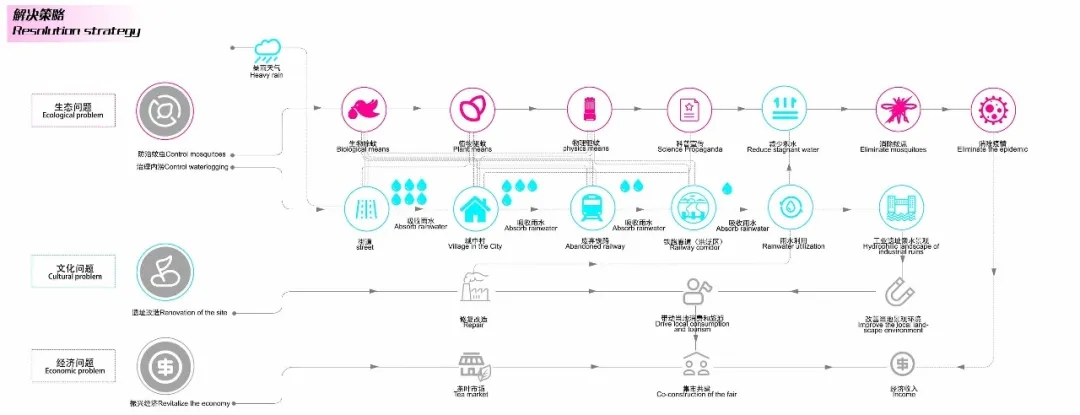

▼解決策略分析圖? 臧世偉 冷少東

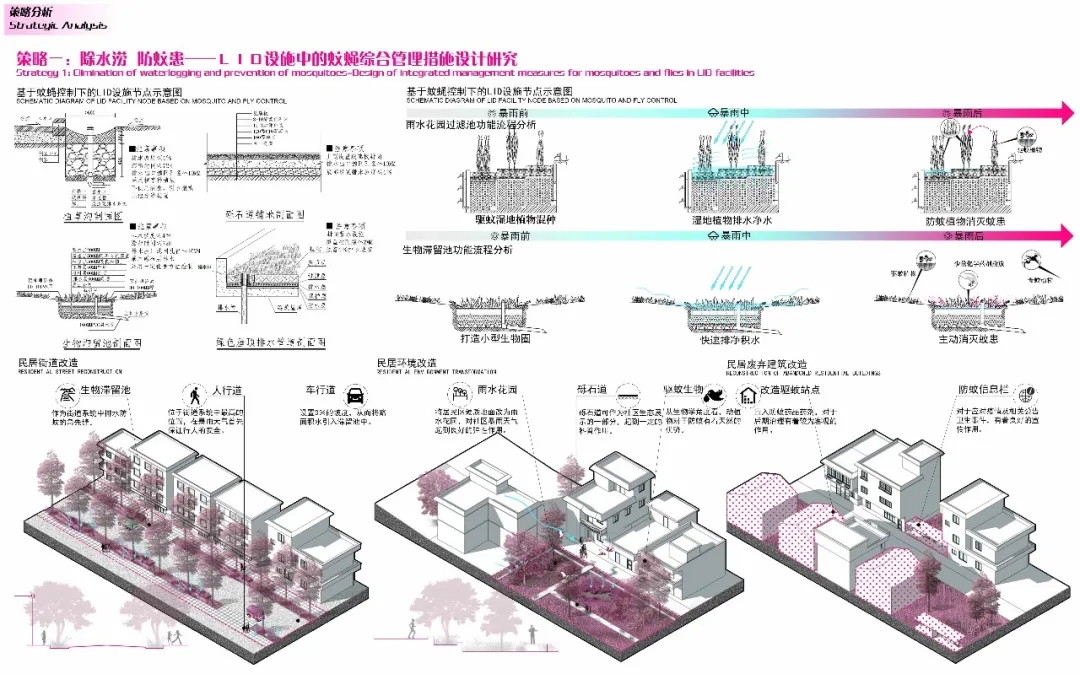

策略一：除水澇 防蚊患——LID設施中的蚊蠅綜合管理措施設計研究

通過在場地置入植草溝、生物滯留池等蓄水模塊來提高區域排水的能力，并在蓄水模塊中培育相關的防蚊動植物和置入一定的人工防護措施，在處理積水的同時限制蚊蟲的生長繁殖，從而打破“積水”、“蚊蟲”、“疫病”三者的閉環關系以此來降低該區域登革熱的傳播風險。

▼策略一? 臧世偉 冷少東

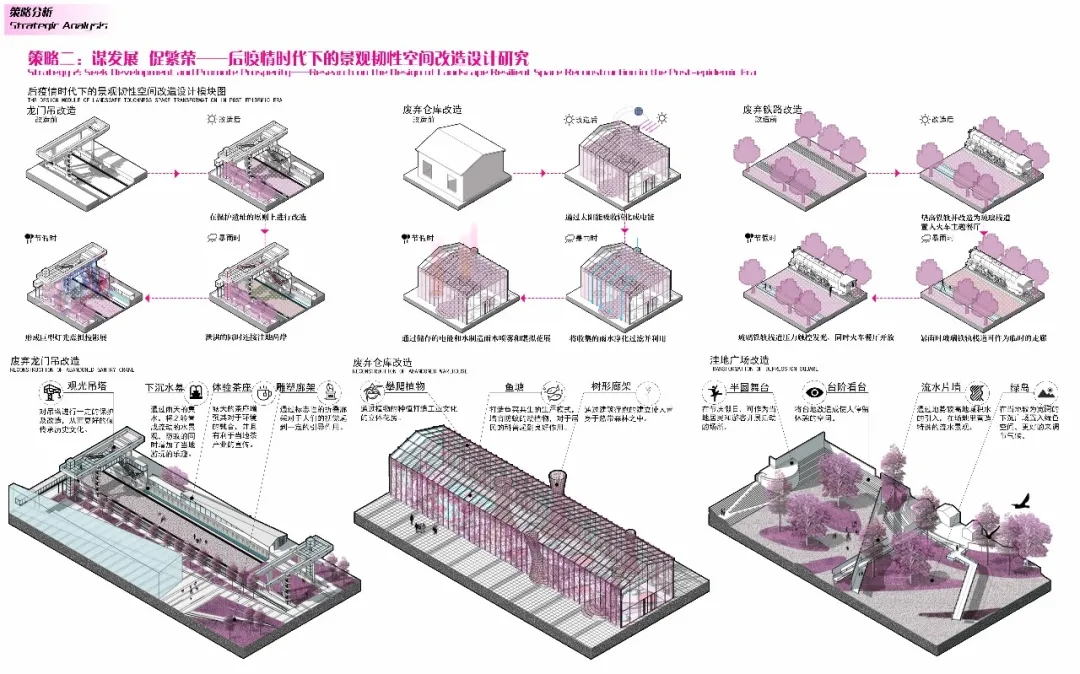

策略二：謀發展 促繁榮——后疫情時代下的景觀韌性空間改造設計研究

通過改造場地歷史遺留下來的豐富的鐵路工業遺址，來適應并解決區域內暴雨前后出現的場地問題，并將剩余的積水進行一定的儲蓄與轉置，從而營造一個親水的韌性景觀空間。

▼策略二? 臧世偉 冷少東

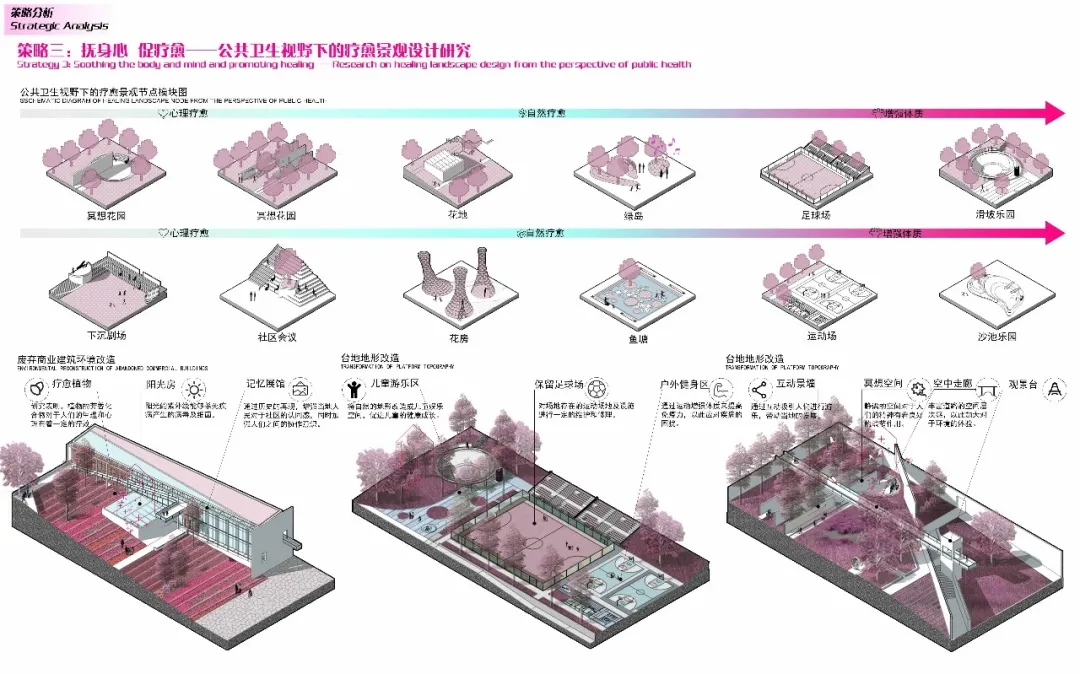

策略三：撫身心 促療愈——公共衛生視野下的療愈景觀設計研究

在廢棄鐵路及其周邊引入“心理療愈”、“自然療愈”、“身體療愈”等空間來增強居民對于當?shù)匚幕恼J(rèn)同感和凝聚力，從而幫助社區面對重大公共衛生事件下的處理意識與防范能力。

▼策略三? 臧世偉 冷少東

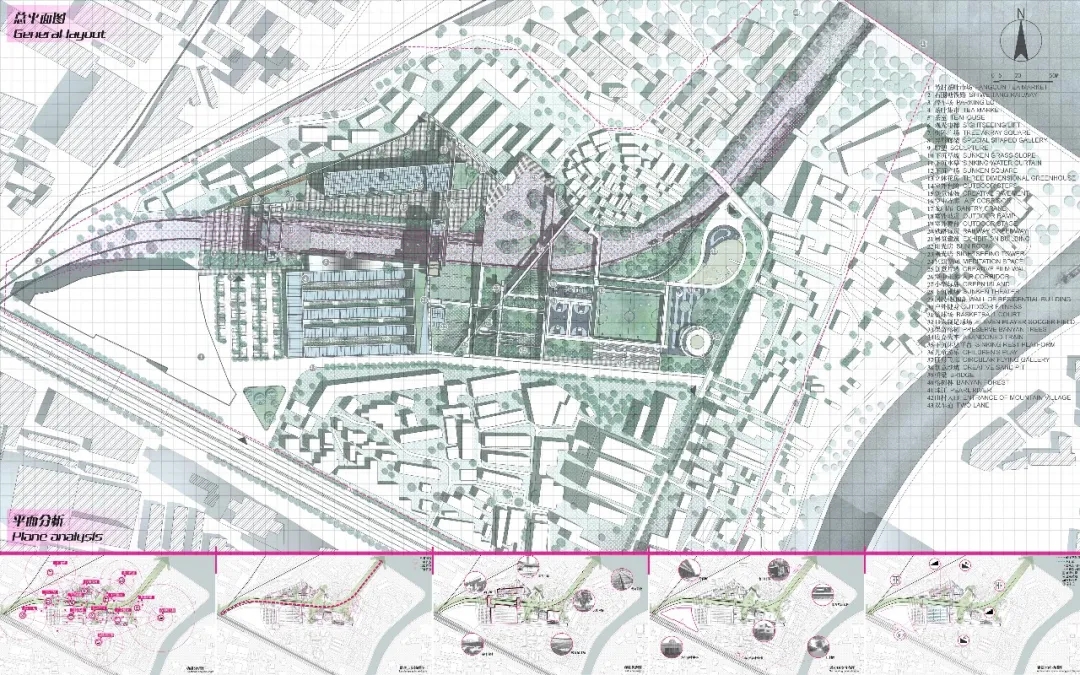

▼總平面圖? 臧世偉 冷少東

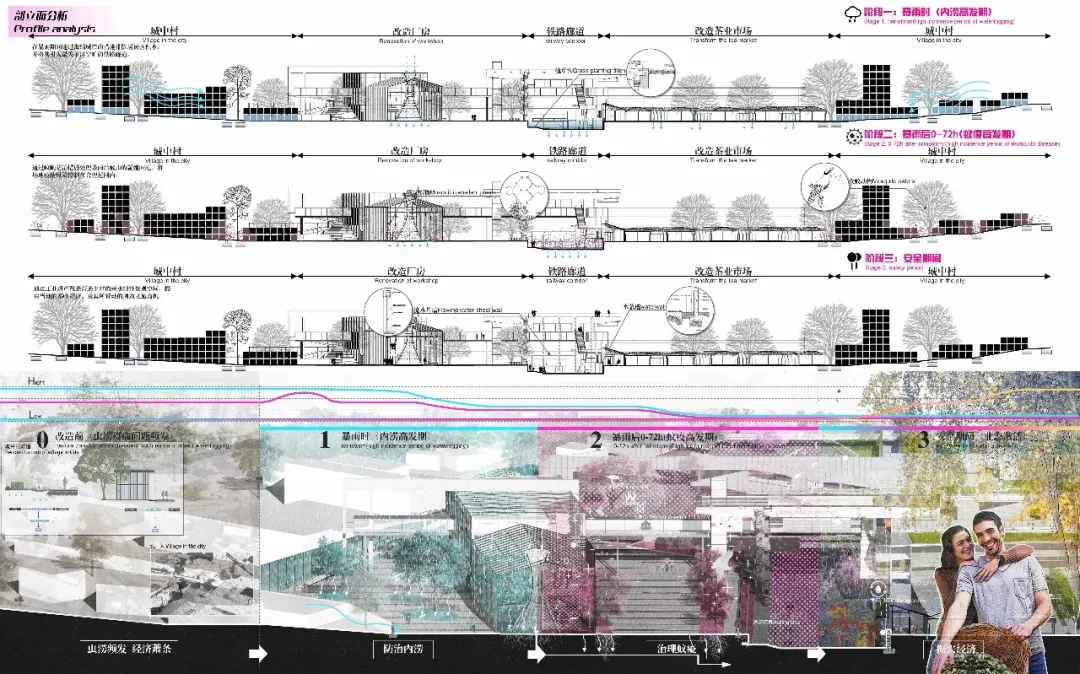

▼剖立面圖? 臧世偉 冷少東

第一階段（暴雨期間）：通過雨洪管理措施對極端暴雨天氣內在居民區滯留的積水盡可能的排盡。

第二階段（暴雨后0-72h）：暴雨后是蚊蟲生長繁殖的高發期，置入一定的防蚊管理措施來進一步防止登革熱疫情的爆發。

第三階段（暴雨72h后）：通過暴雨時收集的部分雨水進行轉置利用，打造一定的親水景觀空間。

龍門吊塔改造設計意向（如圖左下）:將當?shù)亓舸嫦聛淼膬勺堥T吊進行保留和改造，形成一個觀光游覽的立體景觀塔樓，龍門吊之間的下沉地帶結合暴雨時收集的雨水轉換成一定的親水景觀，在節假日的時候成為當?shù)鼐用窈屯獾赜慰屯鏄返墓部臻g。

車站廠房改造設計意向1（如圖中下）:通過當?shù)鼗疖囌緩U棄建筑進行改造，置入居民會議、綠地廣場、戶外劇場等功能空間，增強當?shù)鼐用竦哪哿?，喚醒?dāng)?shù)氐娜宋呐c歷史，同時在遇到重大公共疫情事件時，可作為臨時的決策場所和救濟空間。

車站廠房改造設計意向2（如圖右下）:將當?shù)鼗疖囌緩U棄建筑進行改造，利用其鋼架結構，打造成一個集游覽觀光、生態科普、景觀療愈為主要功能的立體花房。在這里，培育適宜防蚊蟲的動植物，科普當?shù)鼐用竦南嚓P(guān)防蚊知識，從而減輕登革熱疫情的傳播風險。

▼效果意向圖? 臧世偉 冷少東

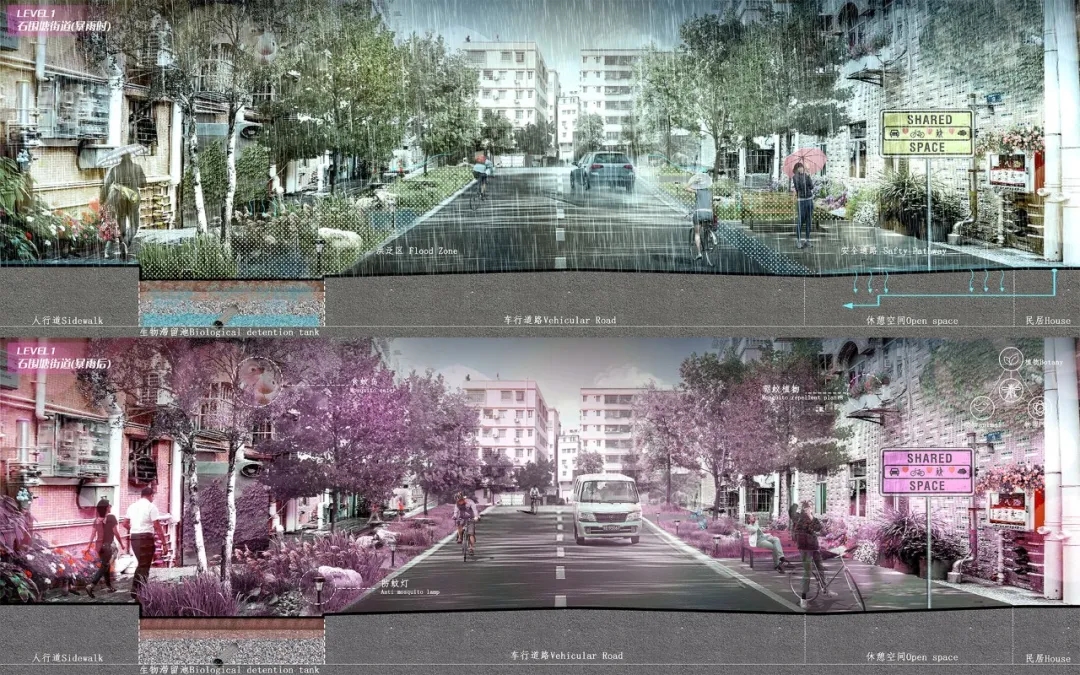

城中村街道設計意向圖：改造的街道遇到極端暴雨天氣時，將雨水暫時排入生物滯留池中避免積水在住宅與路面上滯留，之后通過生物滯留池里的驅蚊植物、街道林蔭中的食蚊鳥等動物、人工物理干預三種途徑來遏制蚊蟲的繁殖，從而制止登革熱的發生。

▼城中村街道設計意向圖? 臧世偉 冷少東

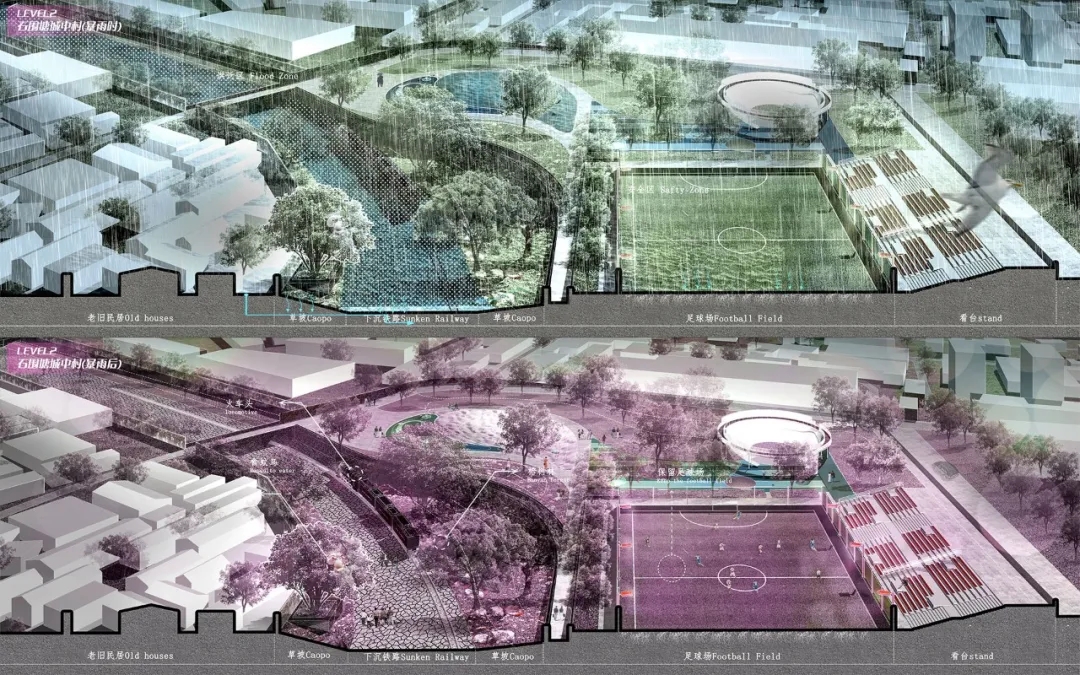

城中村及周邊鐵路韌性設計意向圖：通過層級規劃將居民區無法的積水引入到廢棄鐵路中央，打造線性的親水韌性景觀空間。晴天時可作為當?shù)鼐用駣蕵返膱?chǎng)所，雨天時又可作為臨時的洪泛區。

▼城中村及周邊鐵路韌性設計意向圖? 臧世偉 冷少東

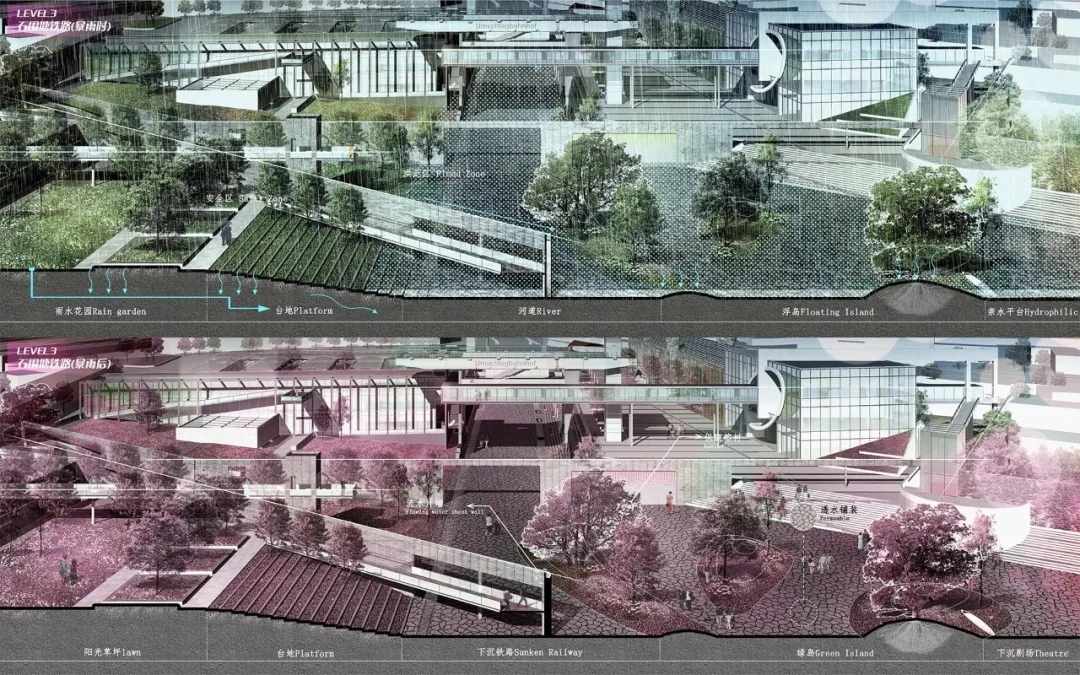

廢棄火車站中央韌性設計意向圖：工業遺址進行一定的保留與改造，通過結合雨洪管理措施的策略，將場地暴雨天氣產生的積水轉置成一定的親水景觀，吸引外地游客進行參觀與游覽，從而帶動周邊茶葉經濟市場的發展。

▼廢棄火車站中央韌性設計意向圖? 臧世偉 冷少東
