圩田濕地生境修復案例:浙江鑒洋湖濕地公園首啟區 | AECOM

景觀設計學 2022-05-11
原創
  • 項目名稱:
    浙江鑒洋湖濕地公園首啟區
  • 項目地點:
    中國浙江省臺州市
  • 項目規模:
    16hm2
  • 設計公司:
  • 委托方:
    寧波開投藍城投資開發集團有限公司
  • 建成時間:
    2021年

導讀

艾奕康團隊借助基于自然的解決方案對廢棄圩田濕地進行改造,打造了占地16hm2的鑒洋湖濕地公園首啟區。項目以“保留–打破–整合”為設計理念,建立起包含林–塘–田–湖–島的復合生態系統,并通過后期的監測和維護保障濕地凈化系統的有效運行,引導場地植物群落的自發性演替。首啟區的建設思路和運營績效,為鑒洋湖濕地公園其他區域后續的修復工作提供了借鑒與經驗。


以基于自然的解決方案修復圩田生境

——鑒洋湖濕地公園首啟區景觀實踐

Restoration of Polders Through Nature-Based Solutions

—Landscape Practice in the Start-up Area of Jianyang Lake Wetland Park


陶練

艾奕康上海景觀設計總監

熊斯頓

艾奕康上海生態規劃設計副總監



01 項目背景

鑒洋湖位于臺州市黃巖區,地處水網平原區內,同時也是溫黃平原的一部分,周邊土地類型以濕地和農田為主,是臺州市西南部五峰山-鑒洋湖生態綠脈上的核心節點。自清光緒三十一年至今的歷史痕跡共同塑造了鑒洋湖以生產性濕地為主的漁耕文化景觀。

雖然,鑒洋湖湖體以及周邊的林地和農田已然成為以鷺鳥為主的各種動物的棲息家園和食物來源,但多年淤積導致的湖面萎縮以及周邊地塊的接連開發已使今天的鑒洋湖面臨著生境退化、水質污染等嚴峻問題。

為了保護鑒洋湖的生態資源,改善湖區及周邊生態環境,2018年,臺州市政府和寧波開投藍城投資開發集團有限公司在鑒洋湖下湖區建設了占地16hm2的公園首啟區,以期為公園其他區域后續的修復工作提供經驗與參照。

圖片

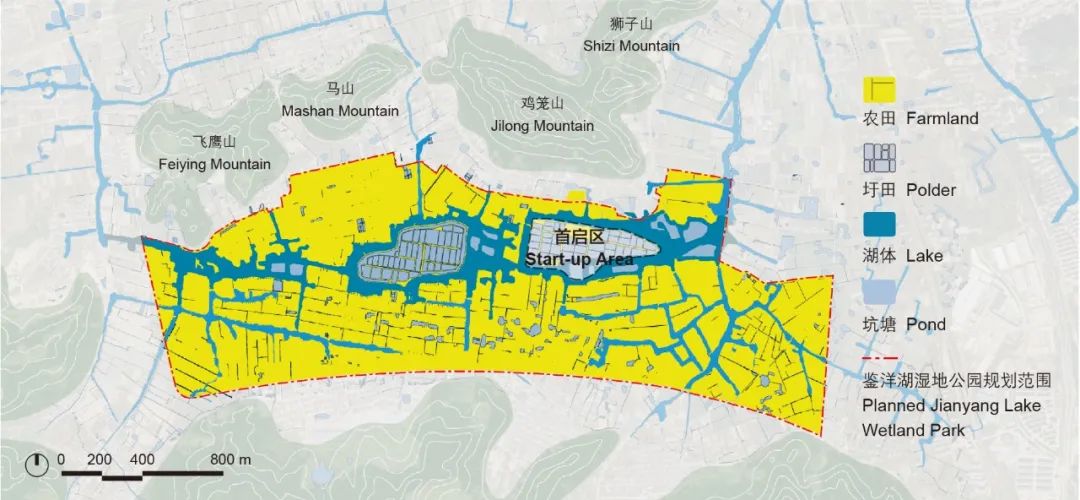

首啟區區位圖 ? AECOM


02 現狀分析

多年以前,約半數的首啟區土地曾圍堤挖塘,用于培育淡水魚苗,形成了如今以圩田堤岸圍合而成的三角形區域。場地雖已退漁還湖,但依舊保留了大部分魚塘,與周?chē)h(huán)境共同構成了由山林、湖體、濕地、農田組成的圩田景觀。

圖片

圖片

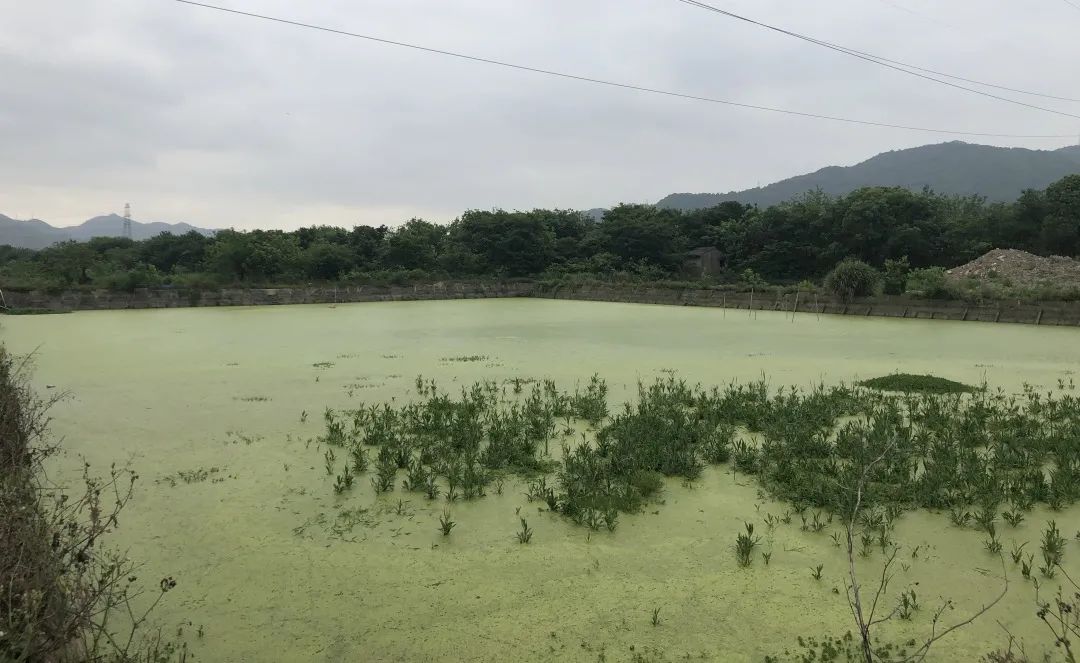

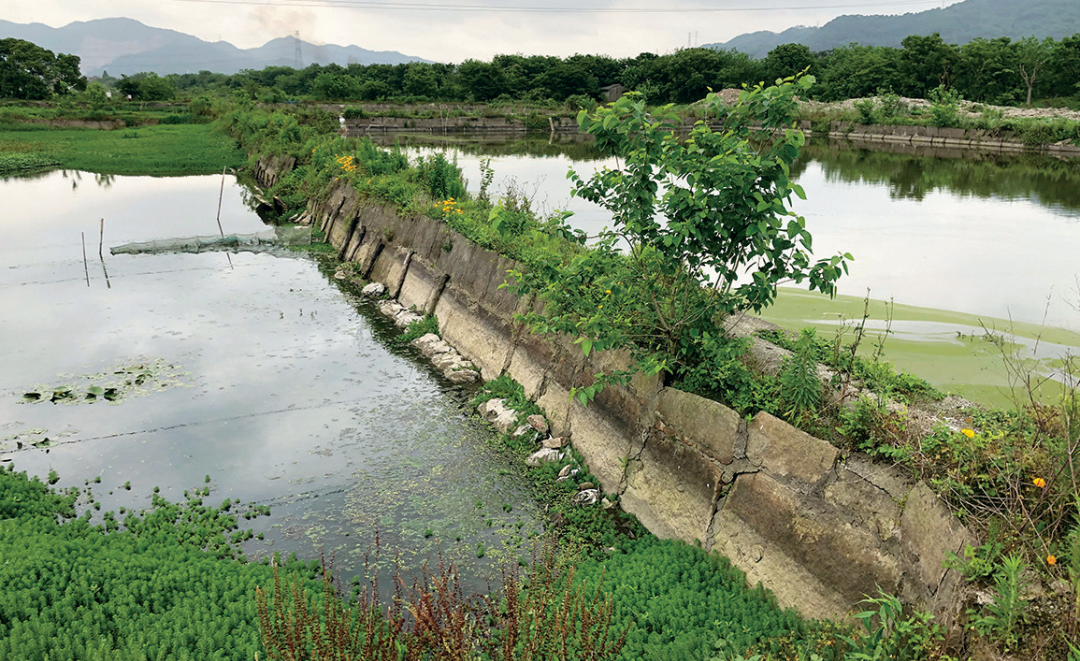

首啟區圩田現狀。水體主要超標污染物為氨氮與總磷,溶解氧濃度較低(上);現狀垂直駁岸(下) ? AECOM

漁業養殖的歷史背景遺留了如下問題:

1)混亂的場地肌理。魚塘橫平豎直的塘埂展現了嚴重的人工干預痕跡,而新建造的配套服務設施也未能與原有的圩田肌理和諧相融;

2)嚴重的水體污染。圩田富營養化較嚴重,溶解氧濃度較低,導致濕地內水質大多為V類或劣V類地表水,水生棲息地遭到嚴重破壞;

3)單一的景觀空間。鋪設有混凝土預制板的邊坡不利于植物生長與動物停留。

 盡管如此,鑒洋湖地區動物種群包括鳥類、獸類、兩棲爬行類和昆蟲類等共計114種,其中鳥類有42種,特別是鷺鳥—鑒洋湖所在的東洋界華中區的鷺科鳥類高達18種。此外,首啟區內的塘埂林地、竹林與濕地棲息地現狀均保持良好,圩田堤岸上的樸樹、香樟、構樹與野桐,以及湖體邊緣和濕地中密集的蘆葦、香蒲等挺水植被,為鷺鳥提供了覓食、筑巢繁殖和尋找庇護的理想棲息地[1],且這些植被均是值得重點保育的優質生態資源。

圖片

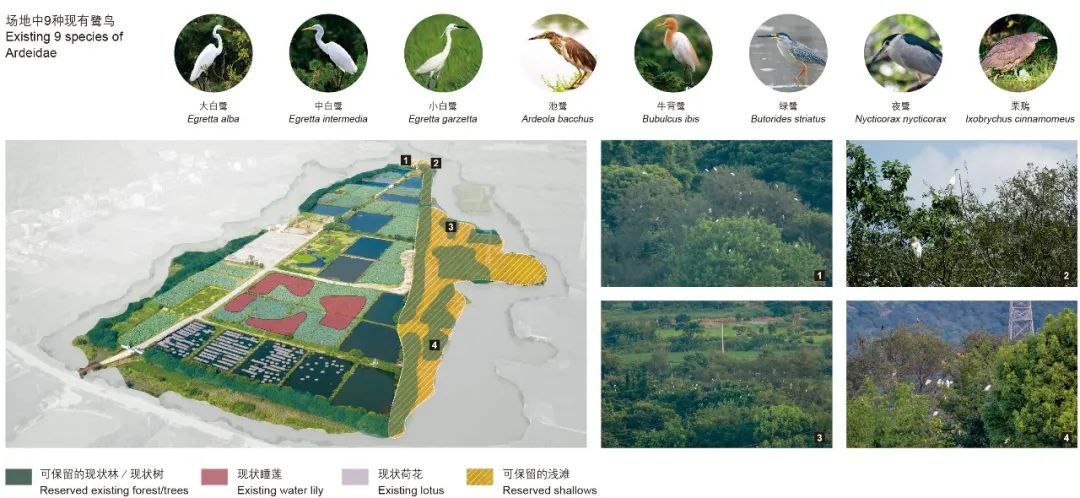

場地植被以及鷺鳥分布現狀 ? AECOM

然而圩田較陡的硬質駁岸和缺失的淺灘水面導致鷺鳥難以在此停歇覓食,僅有少量黑水雞、小鷿?jì)e等水鳥分布在深水區。同時,在主要道路與配套服務建筑施工時產生的噪聲也會給鷺鳥棲息地的保育造成一定影響—尤其是在47月的鷺鳥繁殖期期間[2]



03 設計理念

項目引入NBS,繼而提出了“保留–打破–整合”的設計概念,希望能通過最小干預來最大程度地提升場地的生態功能。

其中,“保留”是指保留外圍有防澇要求且植被較豐富的堤埂,以及作為隔斷的部分塘埂;“打破”是為了增加不同水塘之間水體流動,斷開塘埂以擴展水體在濕地中的流動線路;“整合”則是指將打破后相互連通的水塘相互整合,在場地中心塑造一處廣闊的湖面空間。

此項目沒有選擇通過大量填方重新塑造新的“自然肌理”,覆蓋魚塘經多年生產留下的歷史痕跡,而是期望維護和利用圩田濕地的生態本底與智慧,將濕地凈化系統嵌入原有肌理之中,通過建立根孔濕地系統來修復淺灘棲息地。

圖片

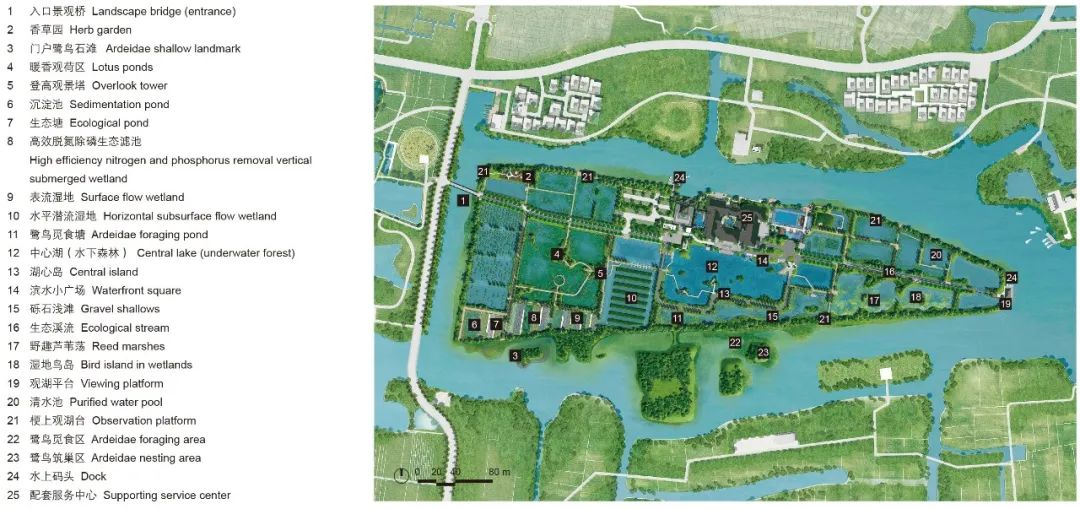

總平面圖 ? AECOM



 04 設計策略

 凈化濕地及湖體水質

 設計團隊以場地西側進水方向?yàn)槠瘘c(diǎn),利用現有魚塘布局人工濕地凈化帶主軸,依次通過沉淀池–氣浮一體化設備–生態塘–高效脫氮除磷生態濾池–表流濕地–水平潛流濕地–中心湖–生態溪流–清水池的流程,循環凈化鑒洋湖水質[3]~[5]。隨后,通過涵管和局部破埂的方式,構建了三條換水支線,以保障全島水系的水質健康與水位穩定,清水池內還布局有濕地內循環和排澇泵等設施,以保障排澇安全。 AECOM圩田.jpg

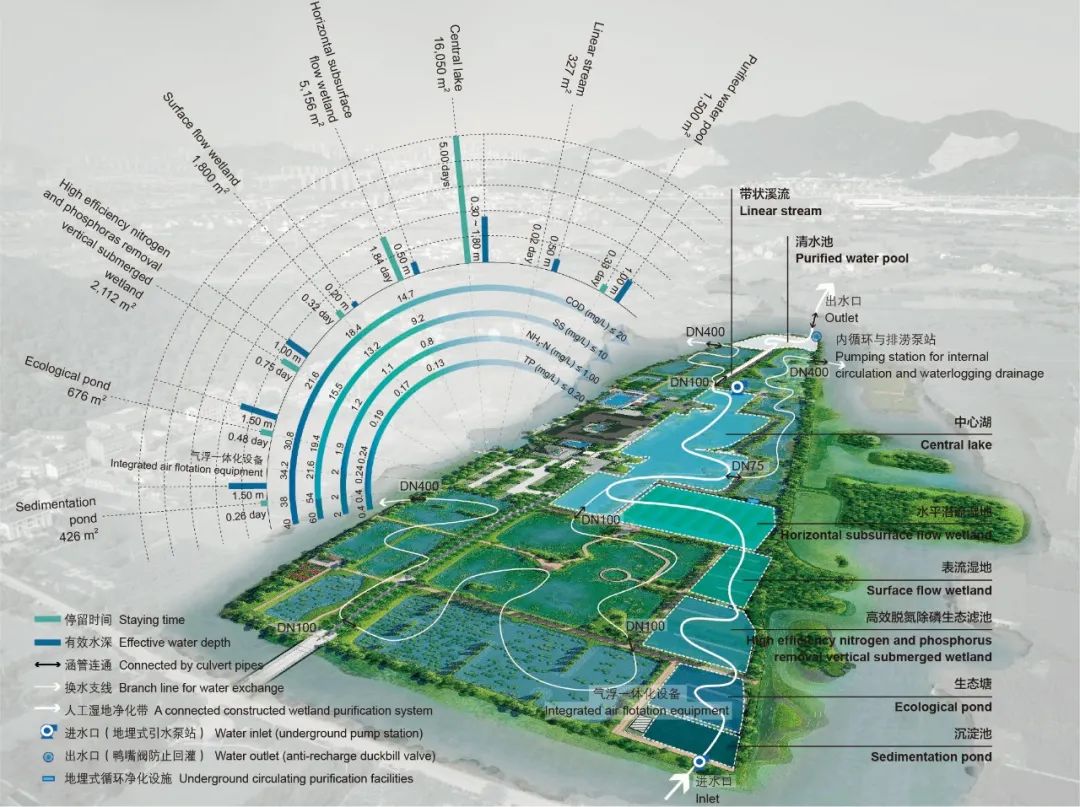

水處理設計示意圖。鑒洋湖水從西側進水口流入首啟區,經過處理后進入中心湖,再?gòu)氖讍^(qū)東側出水口回到鑒洋湖 ? AECOM

經上述處理單元,水體內大部分主要污染物得以去除,而后再通過表流濕地、水平潛流濕地進行生態處理與凈化。此外,項目團隊還探索了一種兼具觀賞性和生態功能、可靈活裝配的實驗性裝置,并將其設置在生態塘內用于吸附懸浮顆粒物。

圖片

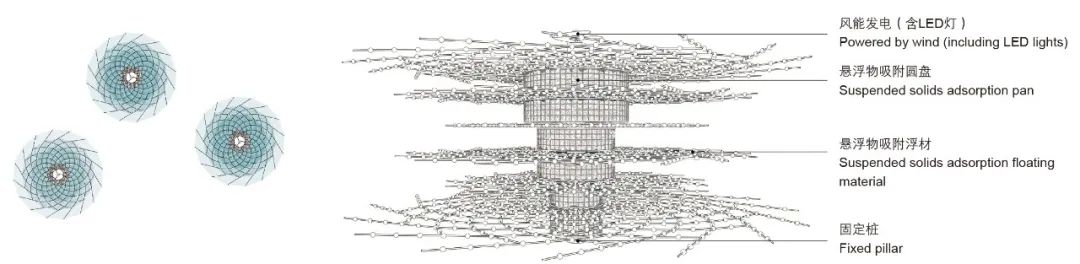

這種去水體懸浮物生態藝術裝置被設計為“水中花”的形式,兼具觀賞性與生態功能 ? AECOM

設計團隊在根孔濕地已有的空間形態的基礎上,選用了已較成熟的濕地凈化工藝——水平潛流濕地。濕地植物根系和濾料基質的存在為濕地中的多種微生物提供了可附著的載體,在植物根系吸收、濾料基質吸附和微生物的生化反應的共同作用下,保障整體濕地處理流程的完善和穩定。

圖片

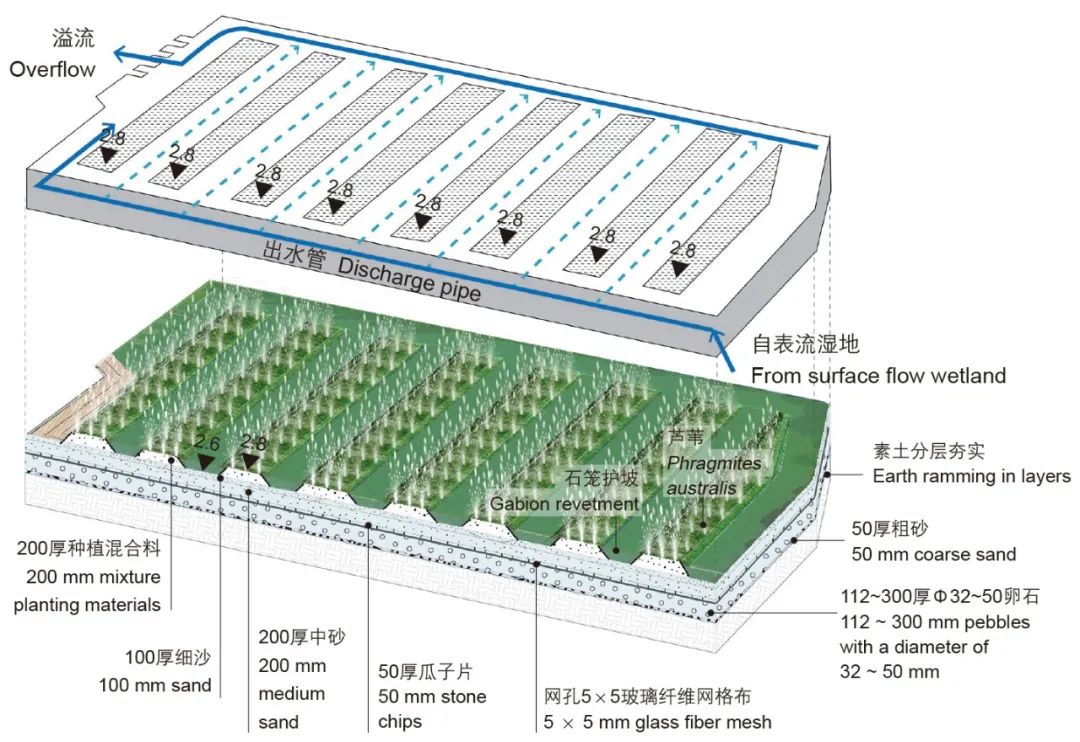

調整后的水平潛流濕地 ? AECOM

 因地制宜構建多樣生境

首啟區采取保育為主、修復為輔的生態保護策略,構建了凈化濕地緩沖區以及堤北圩田修復區、堤南淺灘修復區、堤頂林帶保育區、農田修復區、荷塘修復區五大區域。

圖片

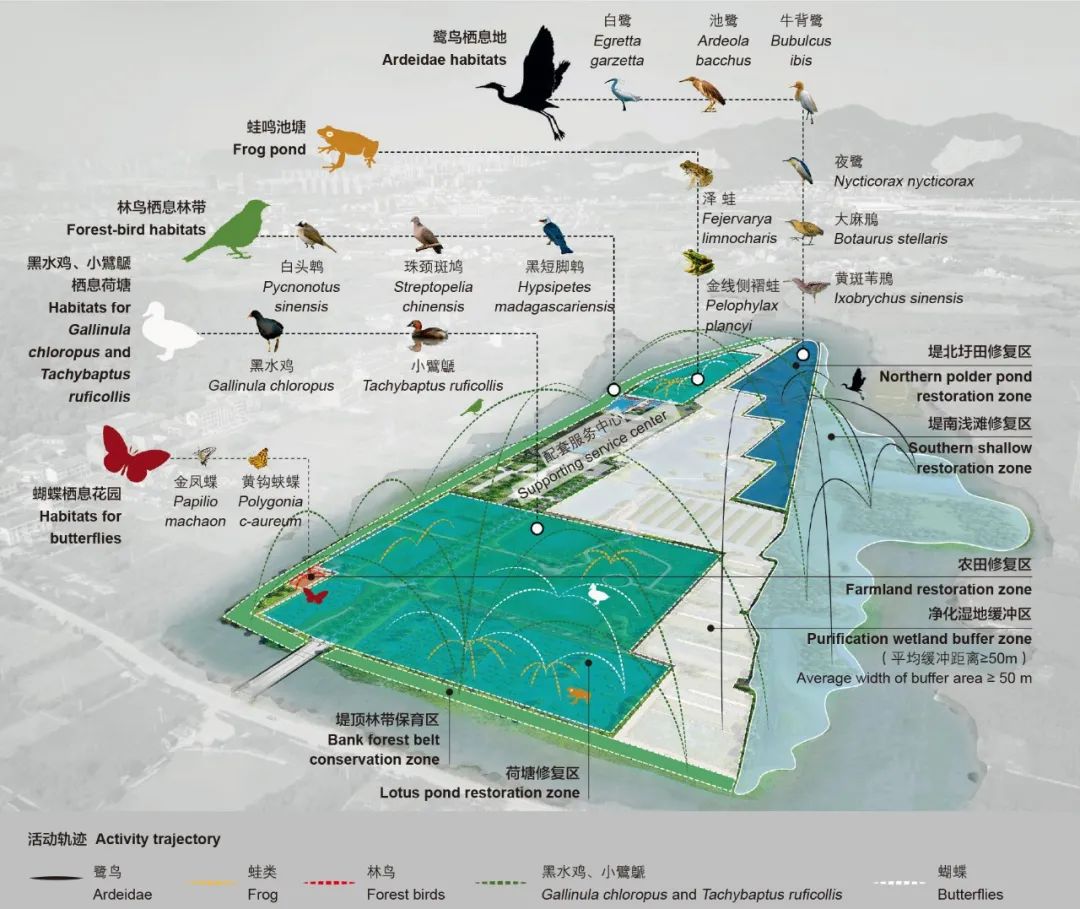

場地被劃分為5個生境修復區和一個凈化濕地緩沖區 ? AECOM

首啟區內部主要人類活動場地和道路與堤南淺灘修復區中鷺鳥棲息地核心區之間的平均距離控制在50m以上,還設置了人工濕地凈化帶,作為鷺鳥棲息地的人為影響緩沖區;而首啟區外側的鑒洋湖水域則有效緩沖了城市建成區的交通噪聲、建設活動等對場地的影響。

堤北圩田修復區全面實施緩坡岸線營造、水下地形改造和水生植被群落優化提升等措施。同時,將相互獨立的現狀圩田進行破埂連通,改造出0.102.00m不等的深淺交替的濕地水環境。設計用礫石堆出大面積水深低于0.30m的淺灘,在其中稀疏種植濕生草本植物并將其覆蓋率控制在25%以?xún)?nèi)——保證濕地自然風貌的同時,又保障了足夠的鷺鳥停棲與覓食的灘地空間。針對鳽類鷺鳥偏好在成片的蘆葦蕩內躲避天敵及在喬木上筑巢的習性[2],選擇兩處圩田空間種植蘆葦,并在蘆葦蕩中建造喬木樹島,以吸引其在此棲居。

圖片

針對堤北圩田修復區實施緩坡岸線營造、水下地形改造和水生植被群落優化提升 ? AECOM

圖片

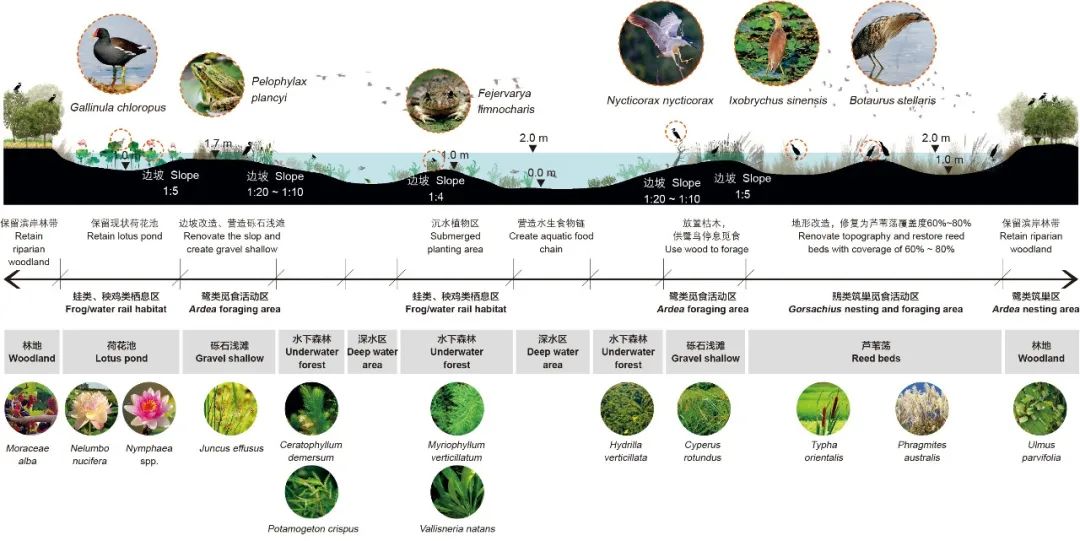

破埂連通后的堤北圩田修復區剖面圖 ? AECOM

堤南淺灘修復區現狀條件較好,包括闊葉林地、竹林和挺水植物帶,因此以保育為主,同時在西部未種植植被區域通過局部改造水下地形形成淺灘和鳥島。

圖片

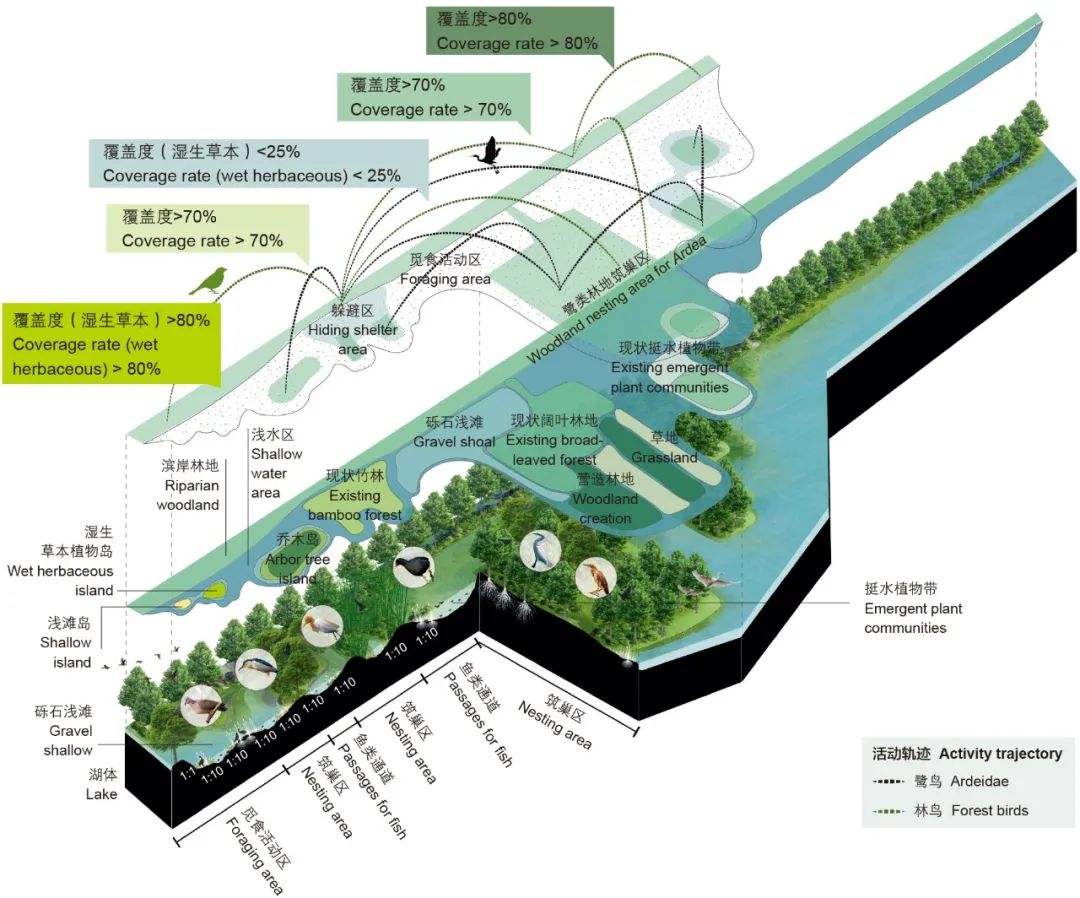

堤南灘地修復區以生態保育為主,同時通過局部改造水下地形營造了淺灘和鳥島 ? AECOM

圖片

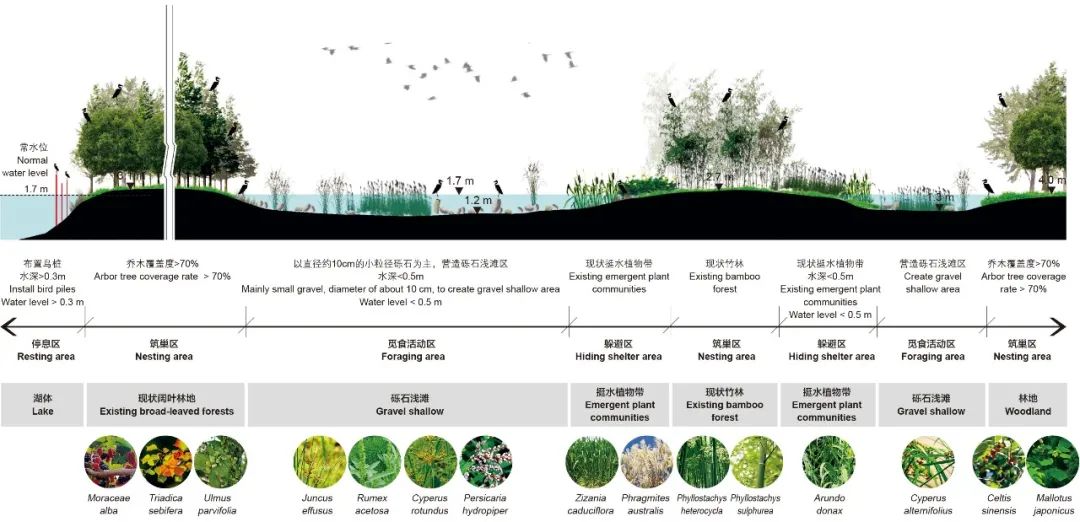

堤南灘地修復區剖面圖 ? AECOM

為應對鑒洋湖水位變化特征,項目團隊營造了三種頂部標高各異的小島,分別為礫石淺灘島、草本植被島和喬木樹島。各島嶼之間由深槽相連,這些深槽可作為冬季低水位時魚類的逃生通道。針對堤頂林帶保育區,主要實施現狀林地的保育。

在農田修復區與荷塘修復區內,合理配植香樟等蝴蝶幼蟲的寄主植物,海桐等蜜源植物,以及女貞等鳥嗜植物。針對荷塘修復區的生態岸線,采取營造緩坡岸線、沿岸鋪設大石塊等生態修復措施。

適應性措施應對氣候變化

水文計算和基于ArcGIS軟件的淹沒區分析顯示,在不設置排澇設施的情況下,場地內大部分區域標高均在3m以下,連20年一遇的暴雨都難以抵御。于是,設計團隊在濕地中引入排澇泵站,當實際水位超過設計水位2.20m時,即啟動強排泵站開始排澇,保障場地安全。

其次,水岸帶植物配植也充分考慮了耐淹特性。同時,場地內的配套建筑、景觀服務設施與主要車行道路的標高均在3.90m以上,高于鑒洋湖50年一遇暴雨的水位標準。這些基礎設施均充分考慮了不同降雨工況下的水位。

圖片

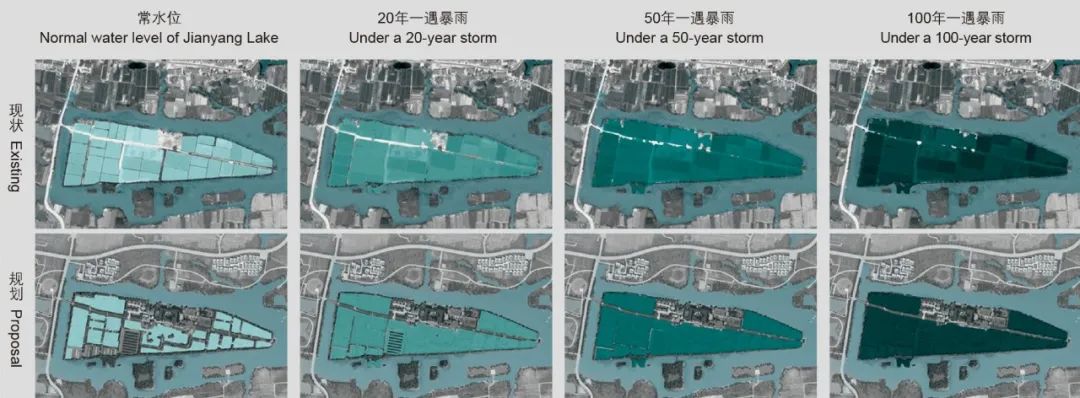

設計前后的淹沒范圍 ? AECOM

在極端干旱氣候發生時,可通過連通管涵從鑒洋湖湖體取水進行生態補水,以避免由于首啟區內部水塘水位下降而導致濕地植物,特別是沉水植物無法健康生長,以此來保障生態濕地系統的健康運轉。



05 總結與反思

首啟區采用大面積保留、局部區域打破、多層次整合的概念,來維護場地內既有地方特色又有文化特征的堤埂、植被以及荷塘。將作為人工濕地隔斷的內部塘埂有組織地?cái)嚅_(kāi),這些剩余堤埂可用于場地內的人行步道,而多余的土方則堆積為多個中心湖內的綠島,利用圩田和堤岸的高差打造鷺鳥棲息地,使其形態和魚塘的肌理能夠融為一體。

設計團隊還在空間設計上進行了一定留白,使棲息地環境能夠隨著時間的推移逐漸演替、完善,回歸自然的本真面貌。20215月項目竣工后,已然創造出獨具特色的“林–塘–田–湖–島”復合的圩田濕地景觀肌理。遠處山巒與濕地交相輝映,結合場地內的湖、塘、堤,創造出豐富的景觀層次以及獨具魅力的濕地游覽體驗。

圖片

即將竣工的首啟區中保留的荷塘林地、人工濕地、鷺鳥棲息地和服務設施與周邊景觀融為一體 ? 寧波開投藍城投資開發集團有限公司

5~7月的水質監測平均數據表明,場地出水水質已從原來的劣V類提升至優于Ⅲ類標準的狀態。

圖片

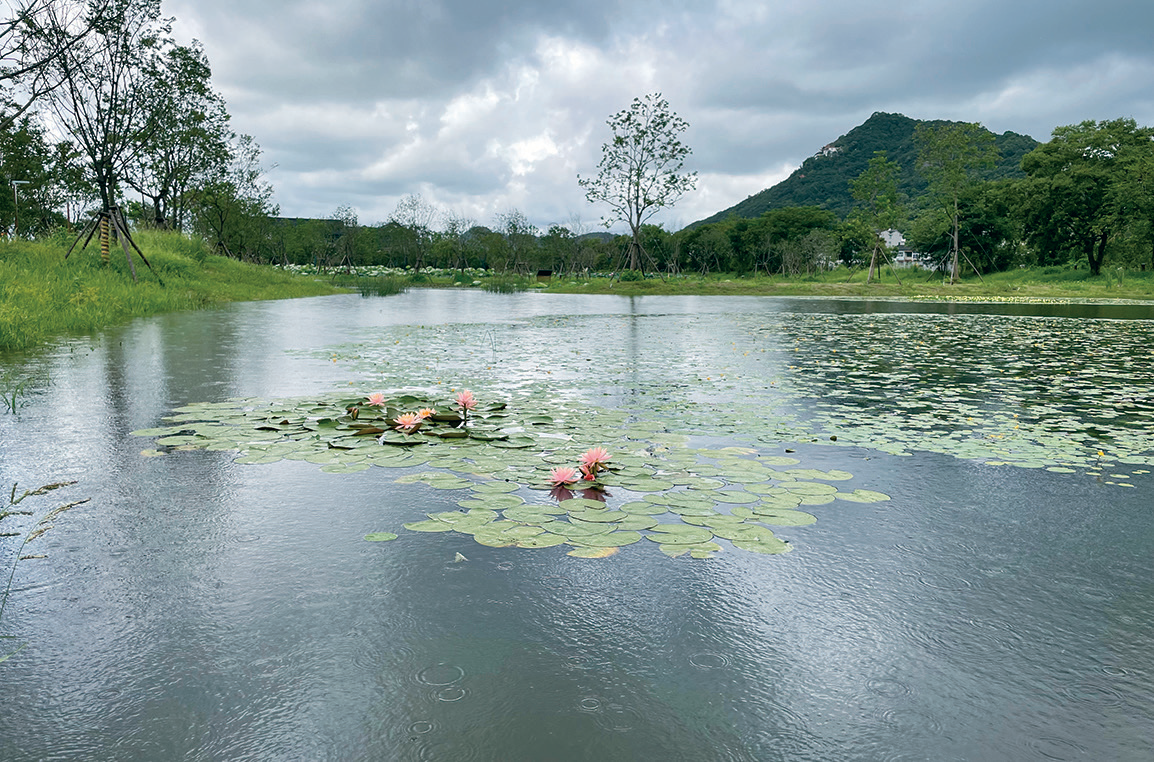

水質提升后的中心湖及水中植被 ? 寧波開投藍城投資開發集團有限公司

圖片
圖片

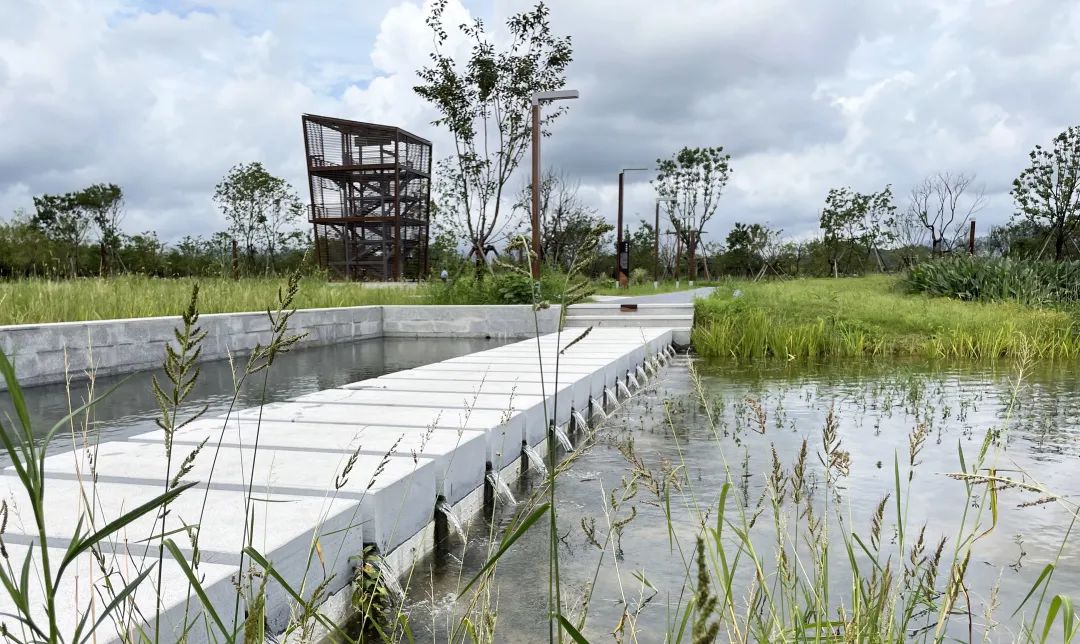

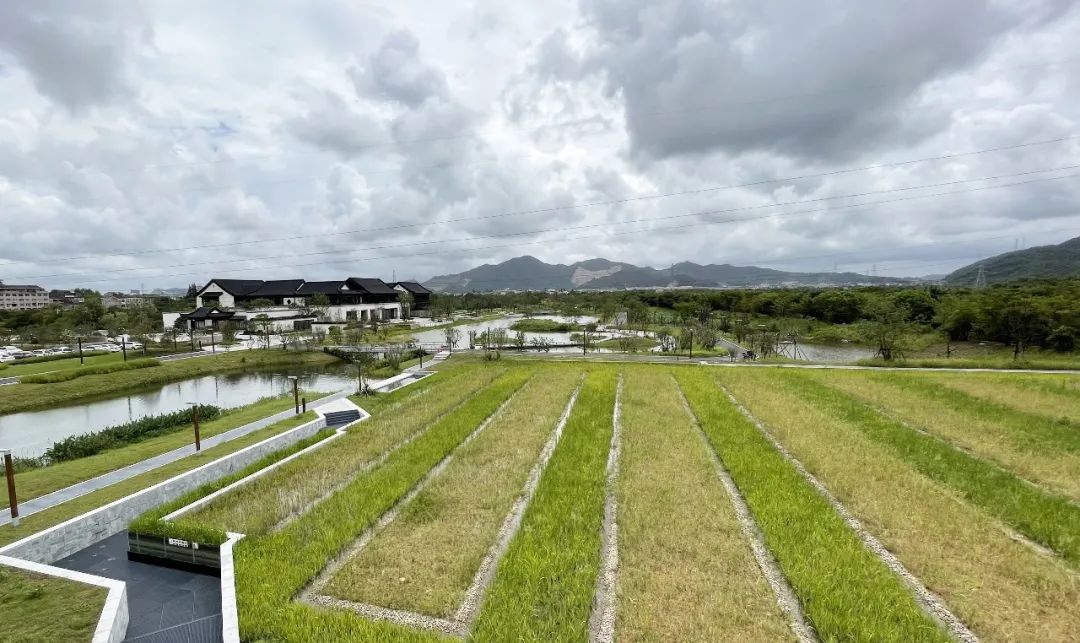

由圩田改造的水平潛流濕地(上);和汀步結合的濕地溢流設施(下)  ? 寧波開投藍城投資開發集團有限公司

7月底現場回訪時還發現,在首啟區塘埂處以及首啟區堤埂兩側的鑒洋湖灘地上已觀測到白鷺、大白鷺、池鷺、黑水雞等物種的身影。設計團隊后續還將通過持續監測場地情況來不斷調整鳥類棲息地的布局,以適應鳥類在不同季節的棲息習性以及未來不確定的氣候變化因素。



項目信息

項目地址:中國浙江省臺州市

項目面積:16hm2

項目委托:寧波開投藍城投資開發集團有限公司

景觀設計:艾奕康上海景觀團隊

生態設計:艾奕康上海生態與水務團隊

建筑顧問:Thomas Young

設計團隊:陶練、熊斯頓、嚴偉、周績、董穎、劉曉丹、唐海玉、許君君、陳宜寧、余婷婷、Orlando Kalinisan、石逸航、荊貝貝、徐建、李熠飛、葉紫葳、貝詩彧、程翊欣、劉迪暄、薛舒文

合作團隊:誠邦設計集團有限公司、杭州綠風生態旅游規劃設計研究院有限公司

設計時間:2019~2020

建成時間:2021



部分參考文獻

[1] Yan, S., Zhu, X., Yu, Y., & Shen, Y. (2007). The Practical Research on Designing of Urban Green Space for Attracting Birds—A Case Study on Designing of Longshan City-style Heron Habitat in Changxing County. Planners, 2(32), 46-49. doi:10.3969/j.issn.1006-0022.2007.02.013

[2] Zhu, X., & Zou, X. (2001). The Herons of China. Beijing, China: Chinese Forestry Publishing House.

[3] Sun, J., Li, Y., Zhang, Y., Zhang, P., & Cai, Y. (2021). A Review of Ecological Restoration Effects on Water Pollution by Cascade Constructed Wetlands. Environmental Protection Science, 47(4), 24-29. doi:10.16803/j.cnki.issn.1004-6216.2021.04.004

[4] Ministry of Ecology and Environment of the People’s Republic of China. (2021). Technical Guide for Constructed Wetland for Water Deep Purification. Retrieved from http://www.szguanjia.cn/article/1661

[5] Liu, L., Lim J., Ke, F., Li, W., & Hou, C. (2018). The Application of Lakeshore Raised Constructed Wetlands in Agricultural Non-point Source Polluted River Water. Journal of Anhui Agricultural Science, 46(19), 83-87. doi:10.13989/j.cnki.0517-6611.2018.19.025



參考引用

Tao, L., & Xiong, S. (2021). Restoration of Polders Through Nature-Based Solutions—Landscape Practice in the Start-up Area of Jianyang Lake Wetland Park. Landscape Architecture Frontiers, 9(4), 92-105. https://doi.org/10.15302/J-LAF-1-040028



編輯 | 汪默英、張晨希

翻譯 | 汪默英、張晨希、申瑞琪



注:本文為刪減版,不可直接引用。原中英文全文刊發于《景觀設計學》(Landscape Architecture Frontiers2021年第4期“水生態修復與績效研究”專刊。免費下載請點擊此處。
