Can Gili人行天橋設計方案/ Alfa Polaris

設計單位：Alfa Polaris S.L.
項目地點：西班牙，格拉諾列爾斯自治市
項目面積：40㎡
項目年份：2010年
圖片來源：Xavier Font

　　1． 簡介

　　該人行天橋的建設源于兩個歷史悠久的街區長久以來的要求，這兩個街區因為BV-1432號道路旁的溝渠而彼此分離。這兩個居住區——溝渠南面的Terra Alta區與溝渠北面的can Gili區——各自的情況是不同的： can Gili區人口密集，商店與社區服務設施眾多，但卻缺乏綠地。Terra Alta區人口稀少，擁有一個社區公園，但缺乏相應的服務設施。因此，若其中一個社區的居民想去到另外一個社區，需要繞行很遠的路，穿過城市東面的一座高架橋，并且這座高架橋僅一側有一條非常狹窄的人行道。
介于這些原因，在2001年年初，托格拉諾列爾斯市鎮理事會決定委托Alfa Polaris 設計公司(http://bierot.net) 就在這兩塊城市區域之前建立連接的問題提出其設計概念及詳細說明文件。

　　2．  設計概念

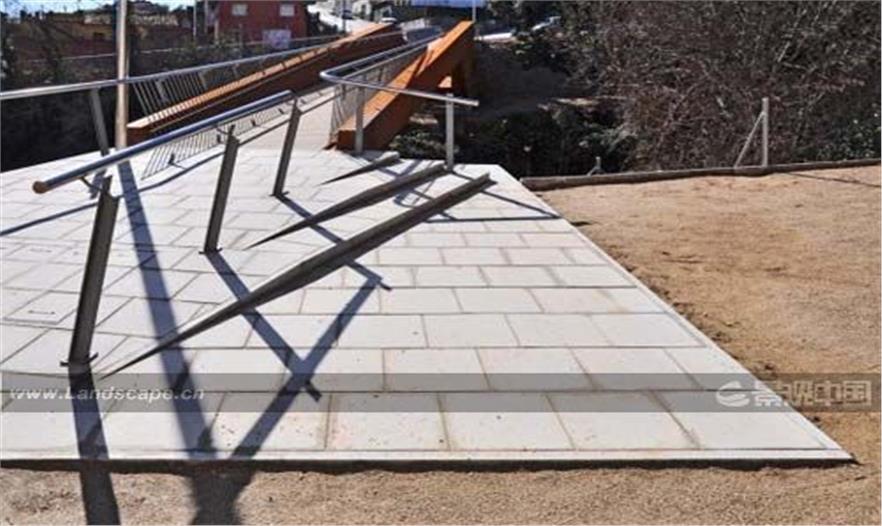

　　連接方案為設計一座人行天橋，在Terra Alta區這邊，人行天橋的造型受其跨域的道路溝渠不對稱形狀的強烈影響。由結構工程師Xavier Font領導的設計團隊，努力探尋出這樣一種設計方案：突出由溝渠兩岸不同高度而造就的不對稱特點（因為Terra Alta區一側的溝渠沿岸比can Gili區那一側高出4.3米），并在溝渠南側設置一個小平臺。

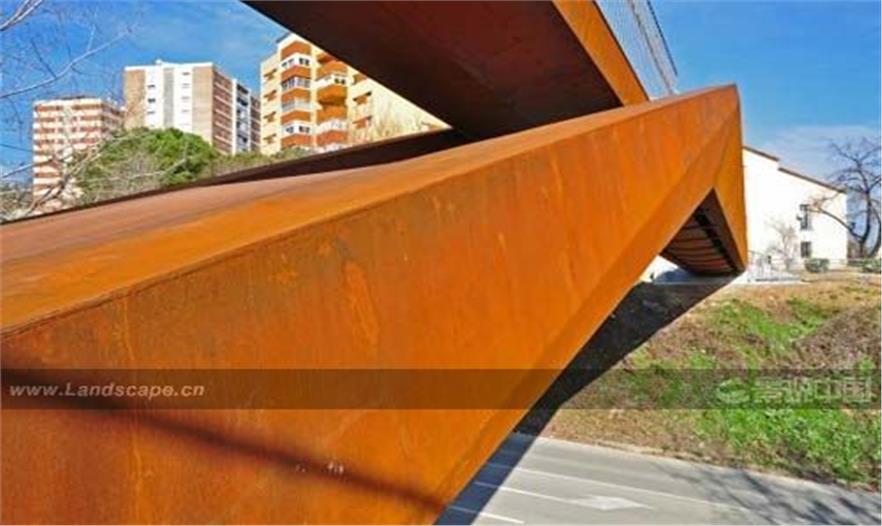

　　委托客戶與設計師們都希望設計方案能夠降低整個工程的花費和對環境的負擔。因此，設計師在建筑這座橋梁時選用了耐候鋼（這種材料生銹的外皮可以保護它被進一步腐蝕），橋梁上的街道照明則采用LED燈（這種燈壽命長且耗能少），而橋梁主結構外部的甲板則是使用的聚合物木材（幾乎不需要后期維護）。

　　橋梁的建造也使用了鋼材。鋼材構件可以異地生產，只需少量的專業工人便可以輕易的把它們運送到項目場地并裝配好，減少了對施工場地的干擾。建造整個人行天橋只需要四天：頭兩天建立橋梁主體結構，第三天拆除搭建的臨時腳手架，第四天對橋的靜態承重量進行測試——讓車輛在橋的雙行道上來回通過，然后，橋就造好了！

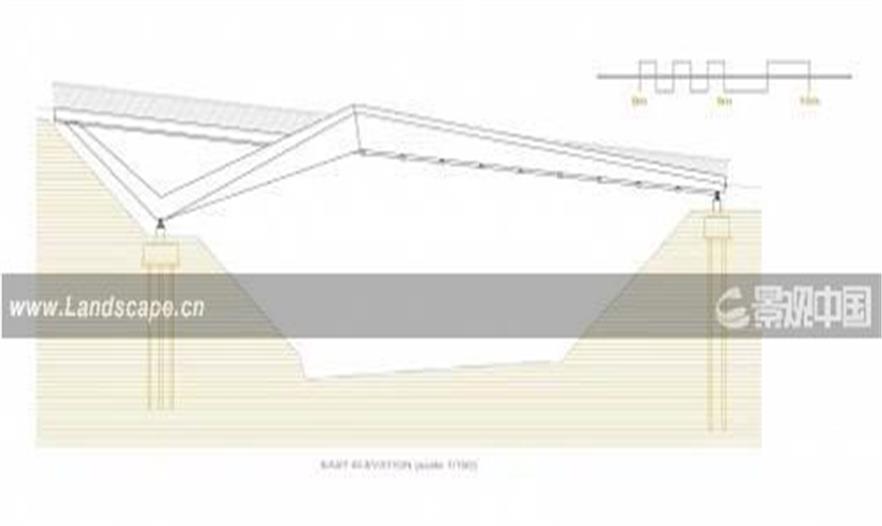

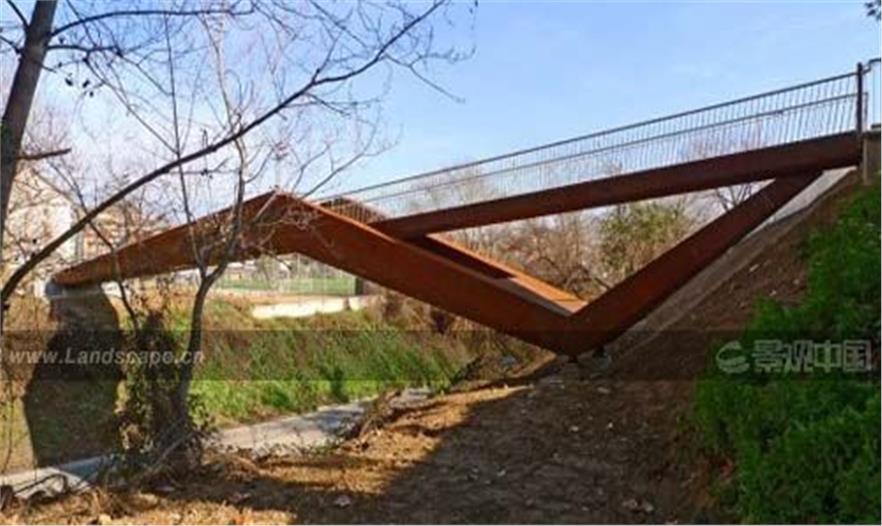

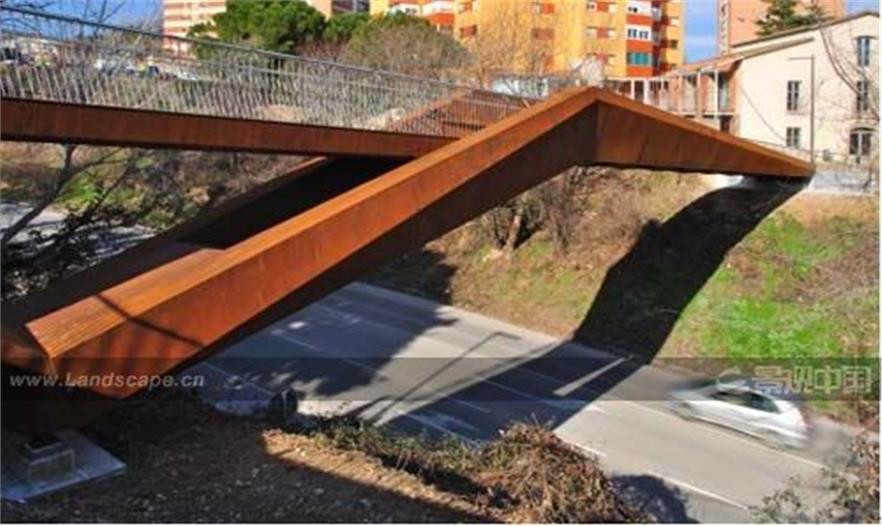

　　設計方案中設計出一個曲柄式的橫梁，在寬度與縱深方面都略有變化。橋梁跨度為32.7米，由兩個縱向的耐候鋼材質的空心盒狀主梁支撐。

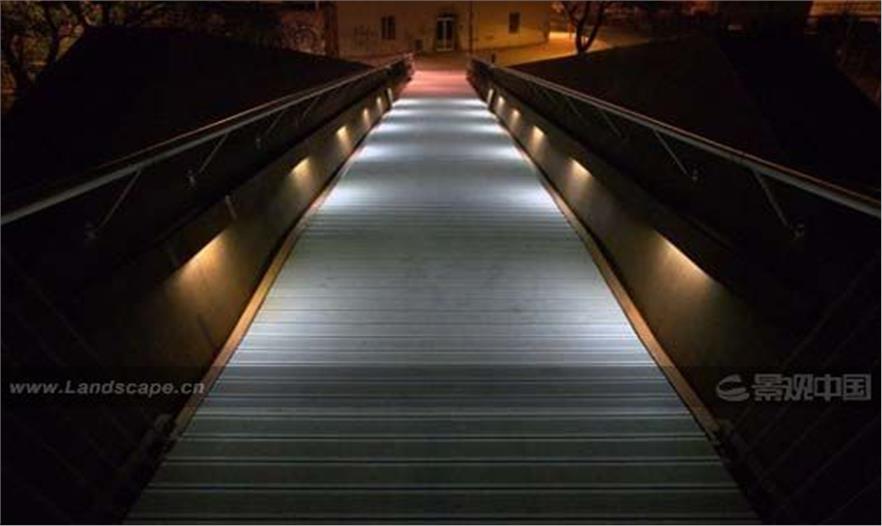

　　橋面上放置了十二座LED燈用以照明，為了防止它們遭受惡意涂鴉的破壞，橋的主體結構外會用耐候鋼材質的固定網進行保護。除此之外，不銹鋼材質的燈柱也會采取相同的方式給予保護。

　　3． 建設

　　2009年，托格拉諾列爾斯市鎮理事會獲得了足夠的資金進行該項目的建設，并隨后委托Alfa Polaris設計公司對項目進行實施和現場監督。

　　該人行天橋的建設開始于2009年六月。在Terra Alta區一側的橋梁南部，首先進行了橋墩的建設。接下來是建設橋身。于此同時，建設所需的鋼材構件在離施工場地20公里以外的的Ripollet市進行制造。

　　當橋墩建設完成，活動軸承配件各歸其位，鋼結構配件也被運至現場進行裝配。最終，橋梁北邊部分也完工了。聚合物木材板被鋪平放置，橋面照明設置也被安置完畢。只等2010年年初，這座人行天橋就可以向公眾開放了。
