日本鋼結構老年住宅建筑施工建造全過程

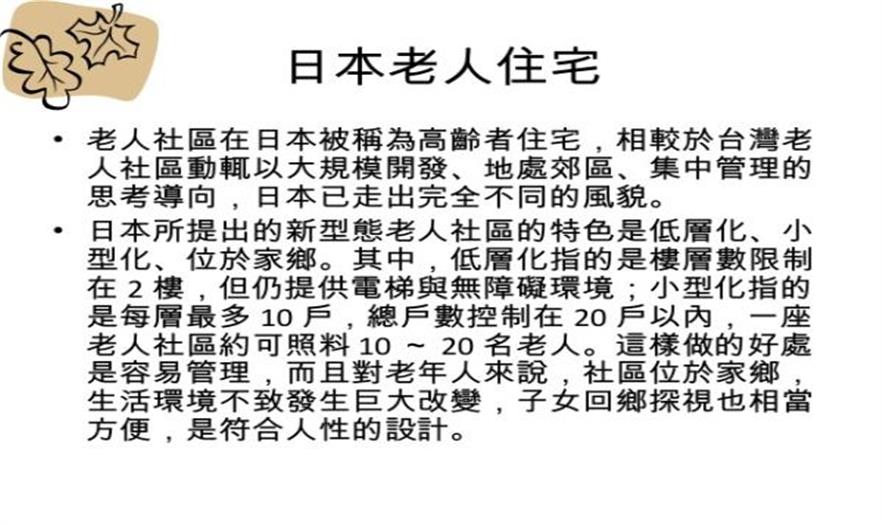

　　老人社區在日本被稱為高齡者住宅，相較于中國老人社區動輒以大規模開發、地處郊區、集中管理的思考導向，日本已走出完全不同的風貌。

　　日本所提出的新形態老人社區的特色是底層化、小型化、位于家鄉。下面就來看看日本一間鋼結構老人院的建造過程吧。

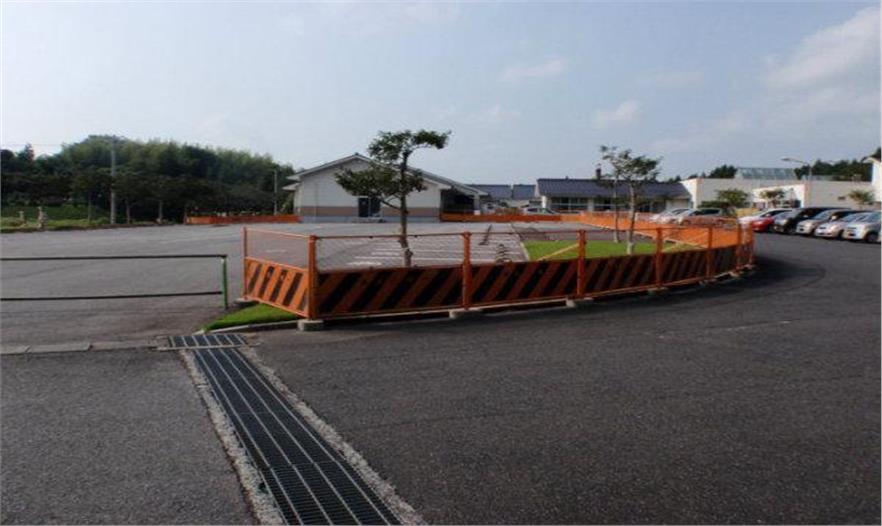

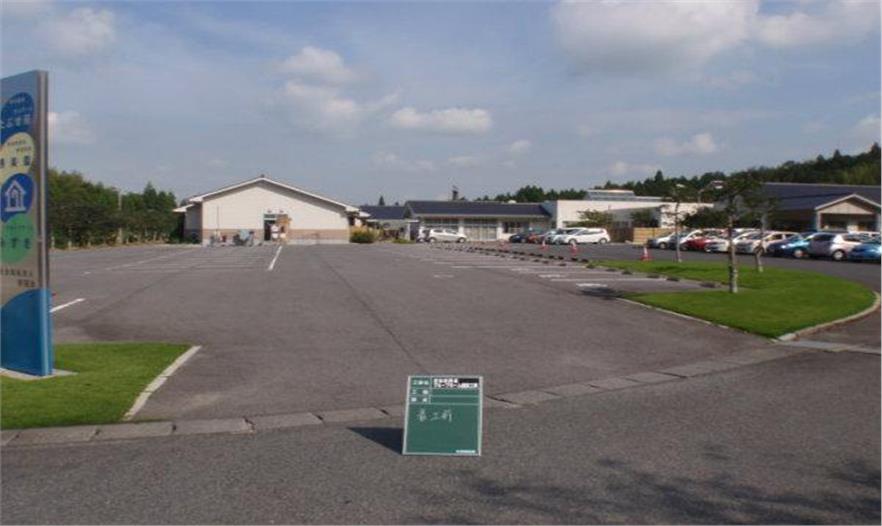

開工以前，建造場地，外觀一瞥

施工建造現場，使用鋼制圍欄，進行圍擋隔離

在施工現場原有的停車場場地上，進行初步的測量放線定位

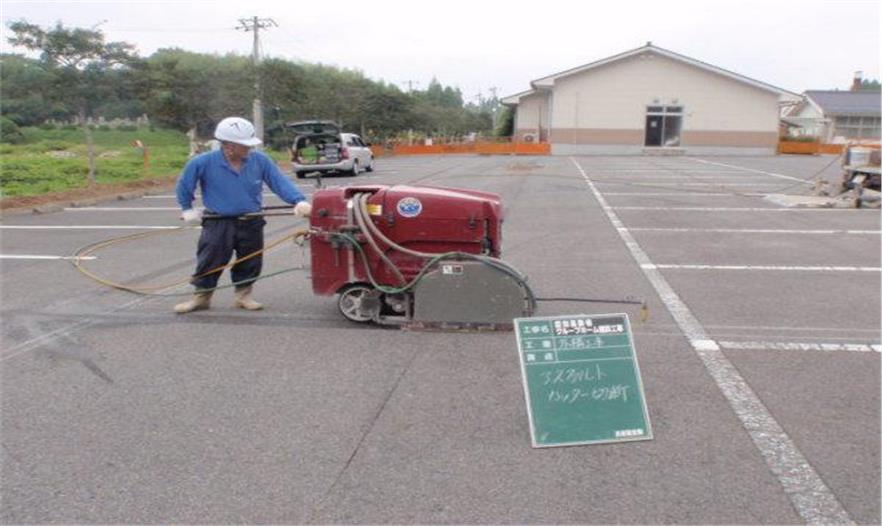

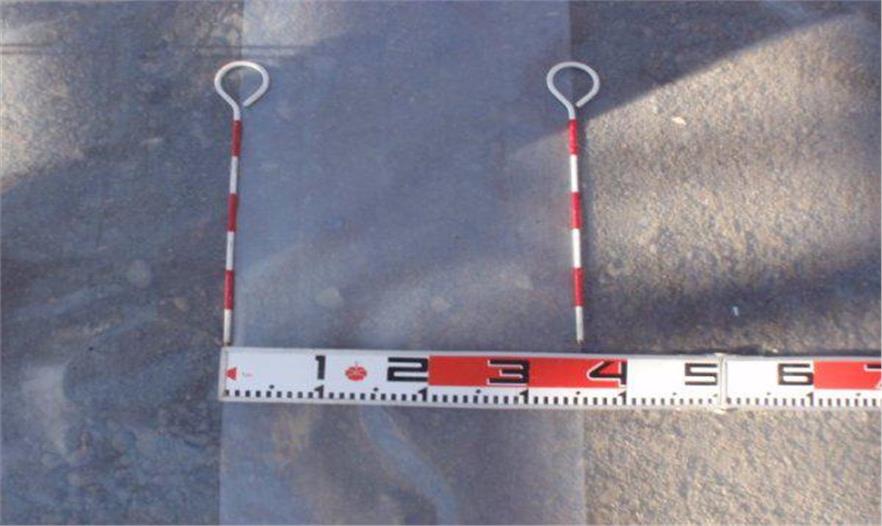

使用道路切割電鋸，進行地基基坑位置，瀝青混凝土路面的切割作業

使用挖掘機，進行地基基坑位置地表表面構造挖掘施工

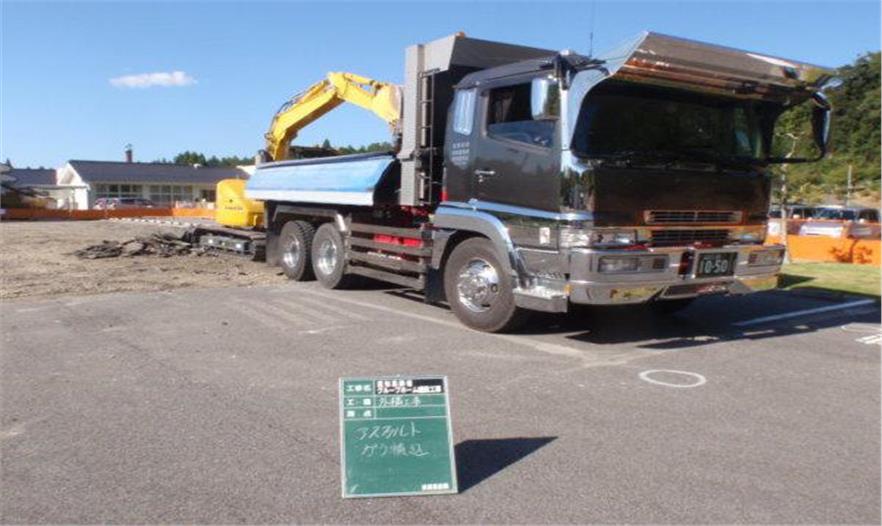

原先停車場的瀝青混凝土路面，挖掘以后，產生的建筑垃圾，使用卡車運走

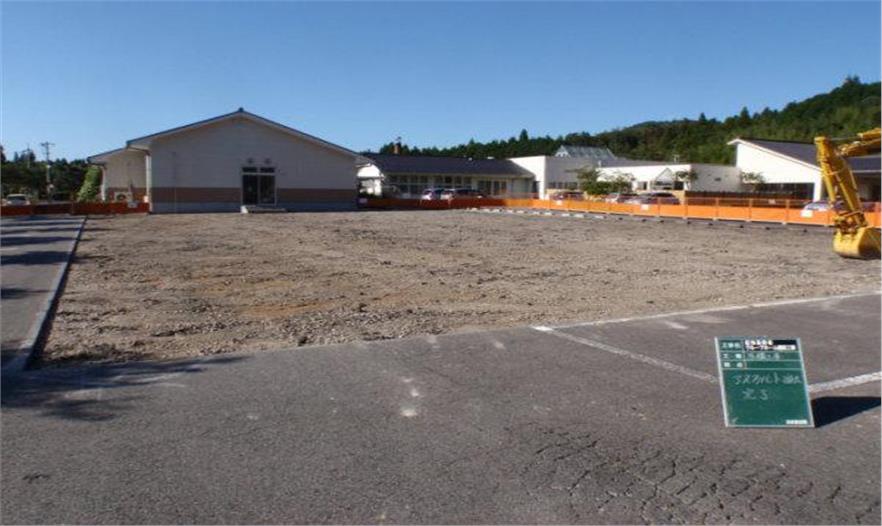

露出地基土壤的整個施工現場一瞥

地基土壤承載能力，施工現場勘探，專用鉆機設備

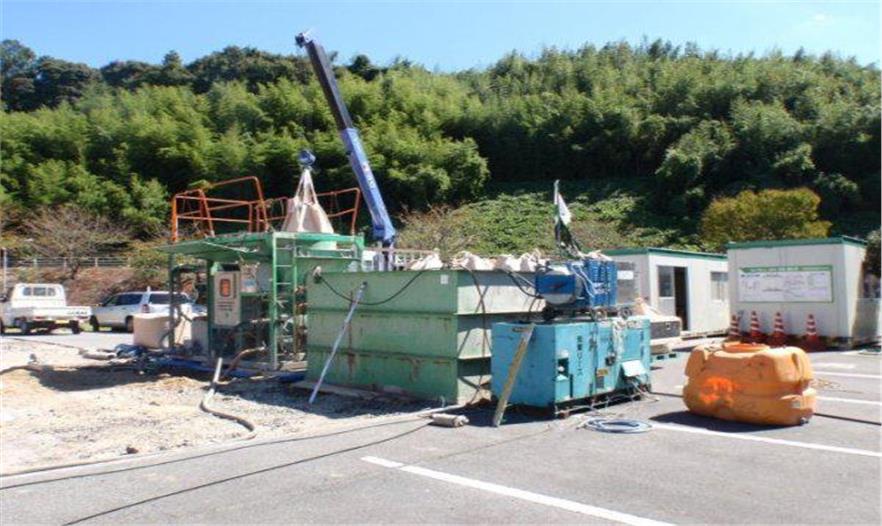

使用“噸料袋”，盛裝砂石、水泥等建筑材料，在施工現場一旁，進行混凝土的現場攪拌加工制作

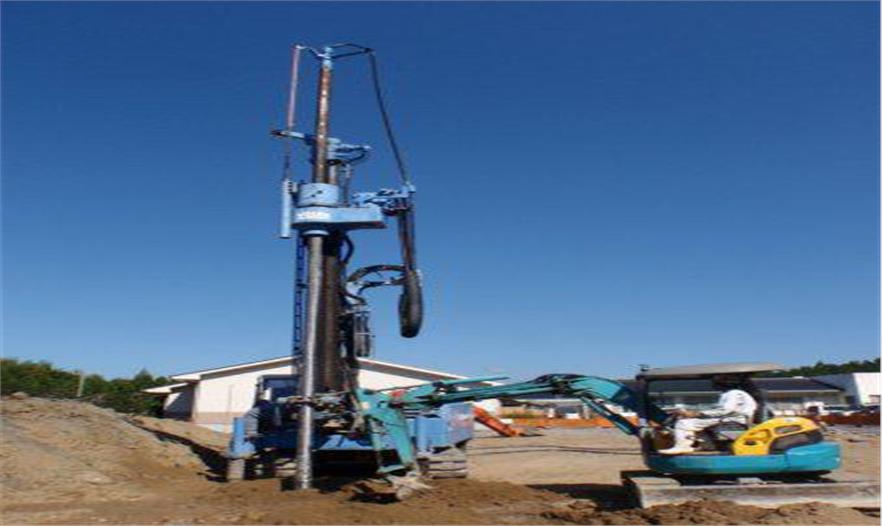

小型推土挖掘兩用機械，配合勘探鉆機進行地基土壤鉆探作業

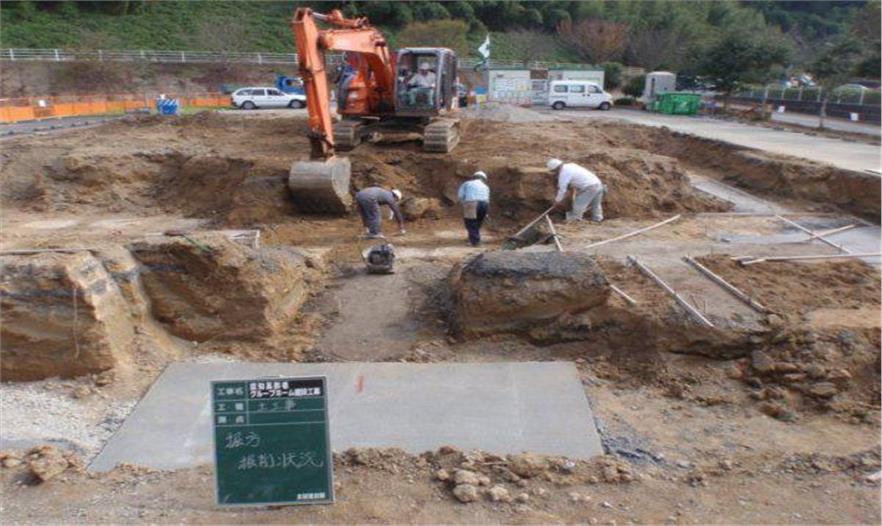

使用大型挖掘機械，進行整個地基土壤的挖掘施工，同步進行基礎下部，素混凝土墊層的現場澆注施工

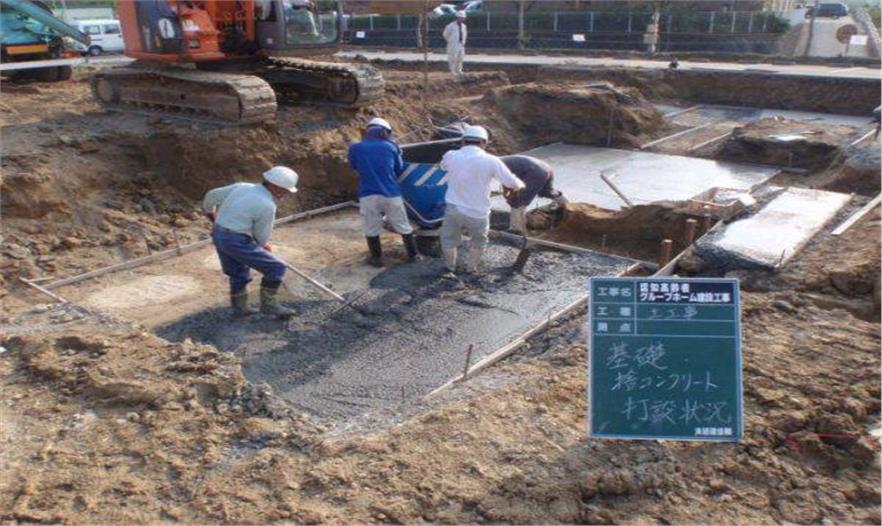

整體結構的全現澆鋼筋混凝土條形基礎的下部，素混凝土墊層，現場澆注施工

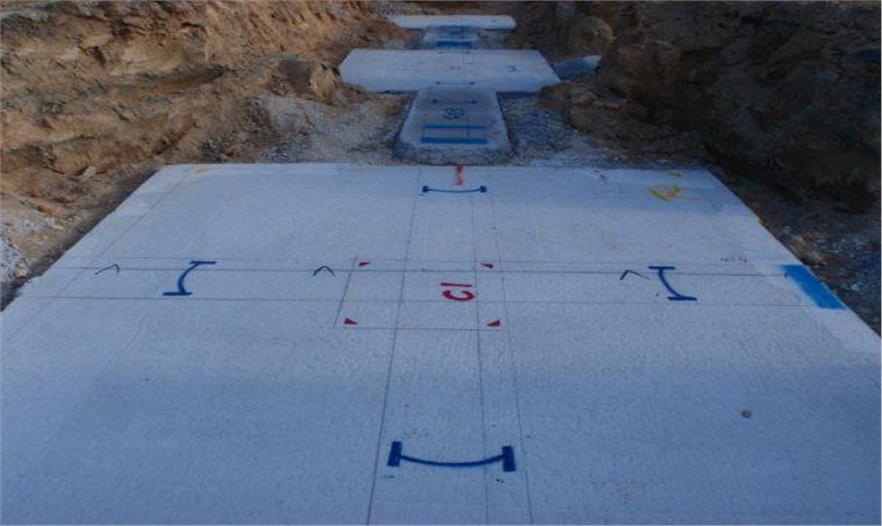

素混凝土墊層凝結硬化養護之后，在其上部，進行基礎位置的準確測量定位

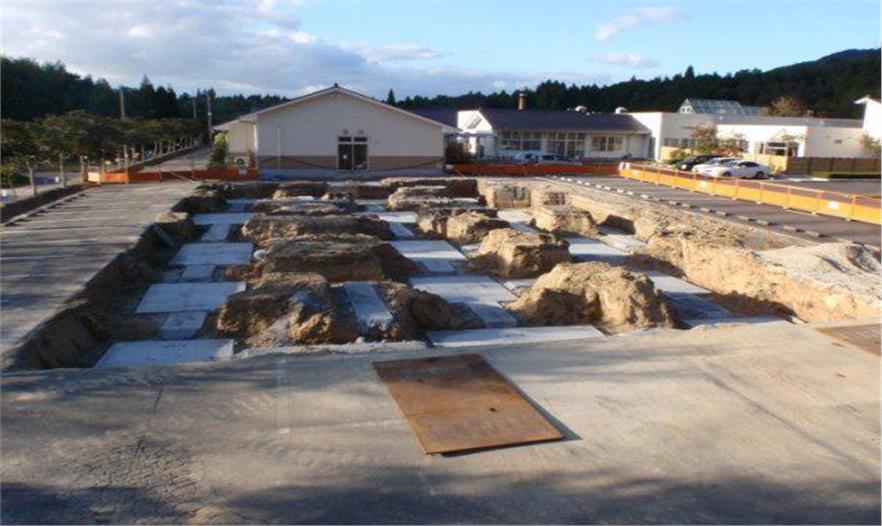

雙坡屋頂單層重型鋼結構住宅，現澆鋼筋混凝土基礎的下部，素混凝土墊層，已經施工完成，施工現場全景

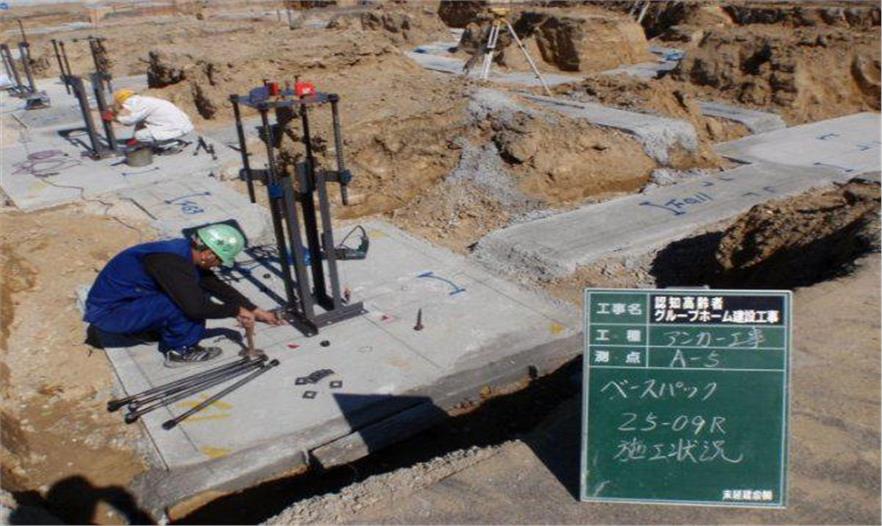

鋼結構承重框架中的多根豎立的柱子，需要與下部整體結構的全現澆鋼筋混凝土基礎進行連接固定，圖為基礎鋼筋籠中柱子鋼制預埋件的架立情況

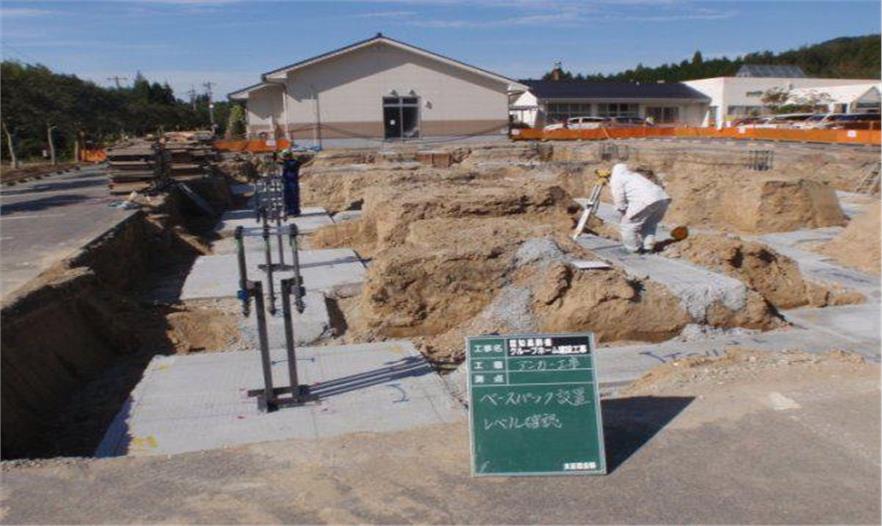

混凝土基礎中，上部方形鋼管柱子，鋼制預埋件的架立情況

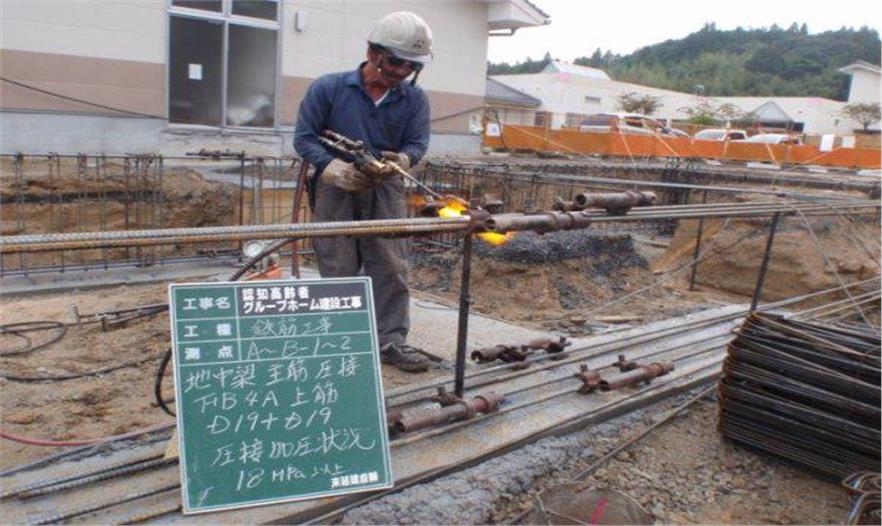

基礎鋼筋籠中，主要鋼筋的現場對接焊接續接情況，局部特寫

整體結構的全現澆鋼筋混凝土基礎，鋼筋籠綁扎，施工現場，局部特寫

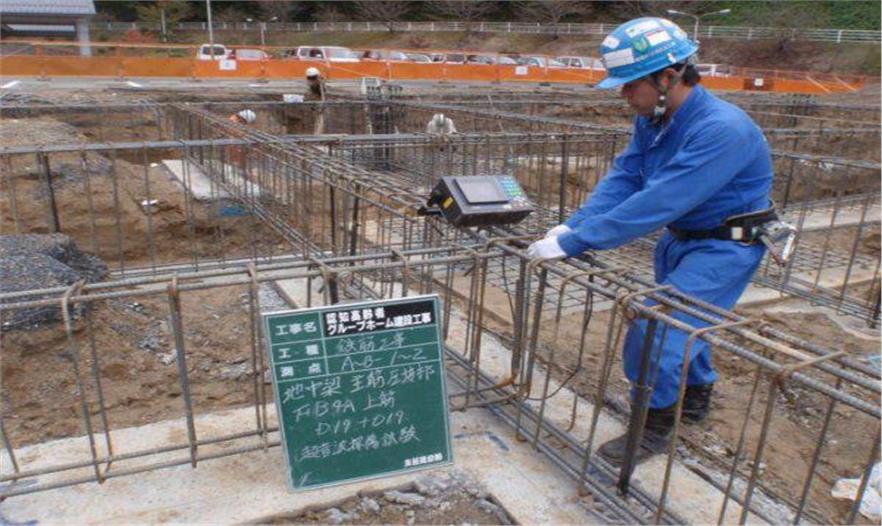

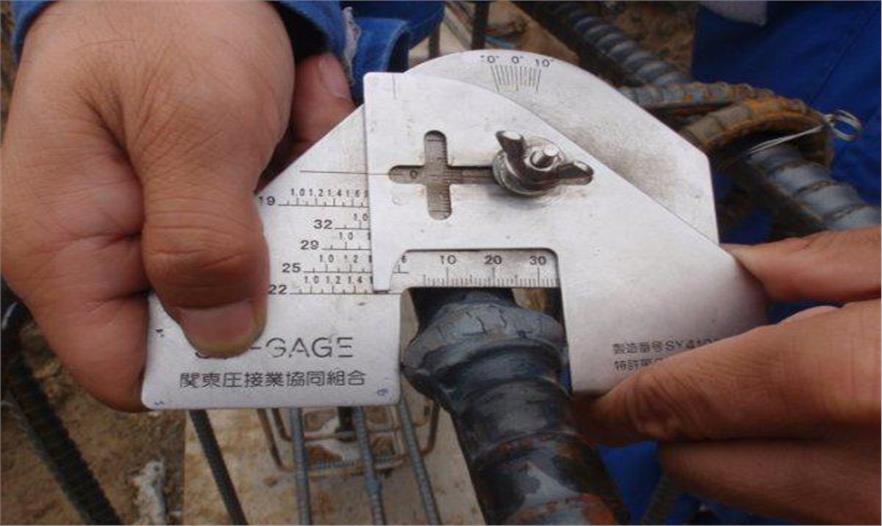

鋼筋對接焊接節點測量，局部特寫

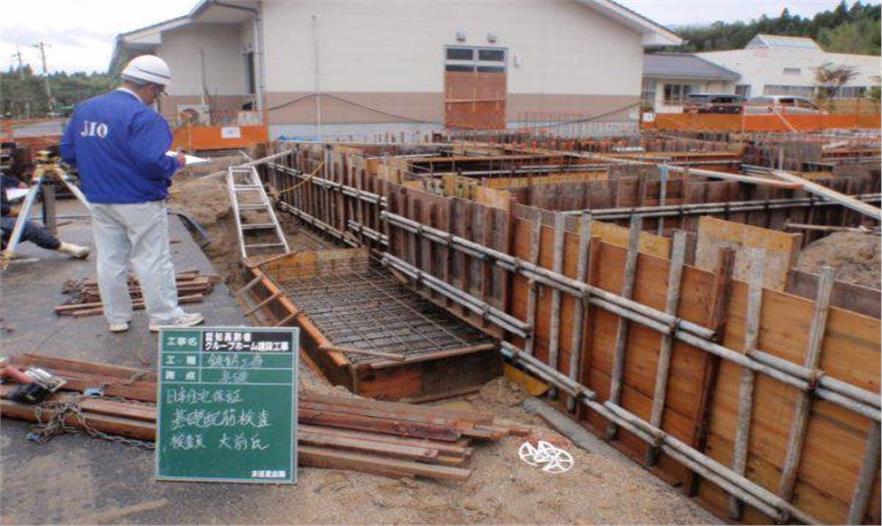

基礎鋼筋籠的外側，模板圍護搭建，已經完成。圖為隱蔽工程——鋼筋網綁扎部分的檢查驗收情況

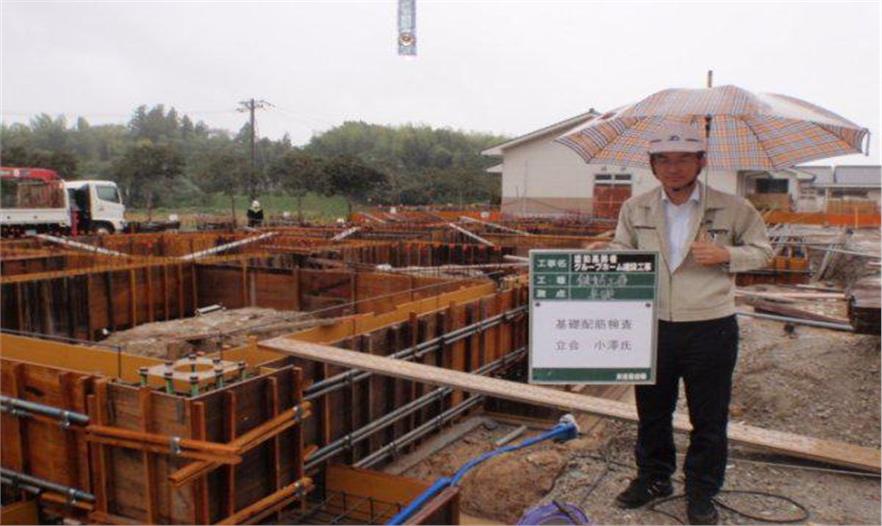

日本住宅保證檢查機構的工作人員，在施工現場，進行基礎配筋檢查驗收工作。

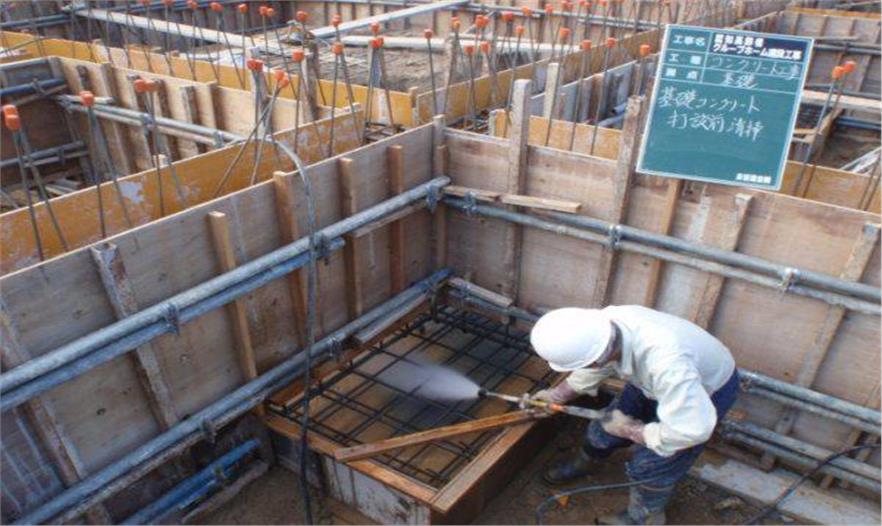

使用高壓水槍，進行混凝土基礎澆注前的清掃處理

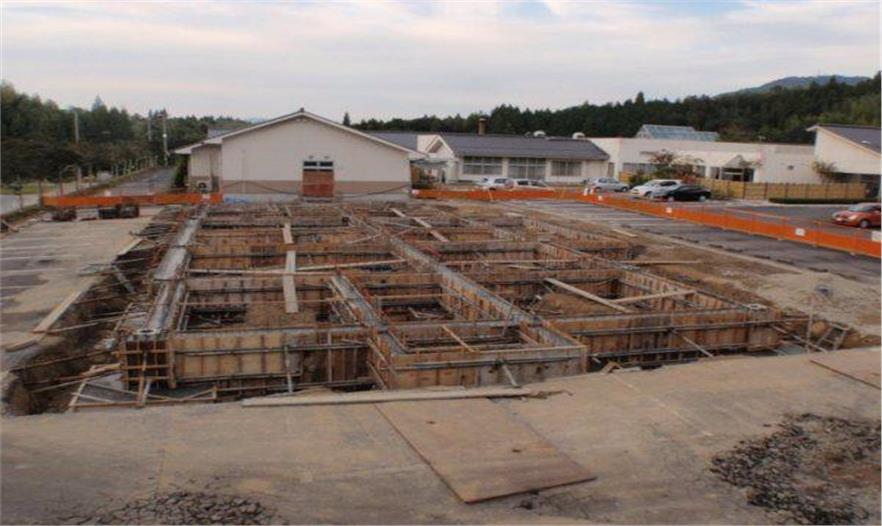

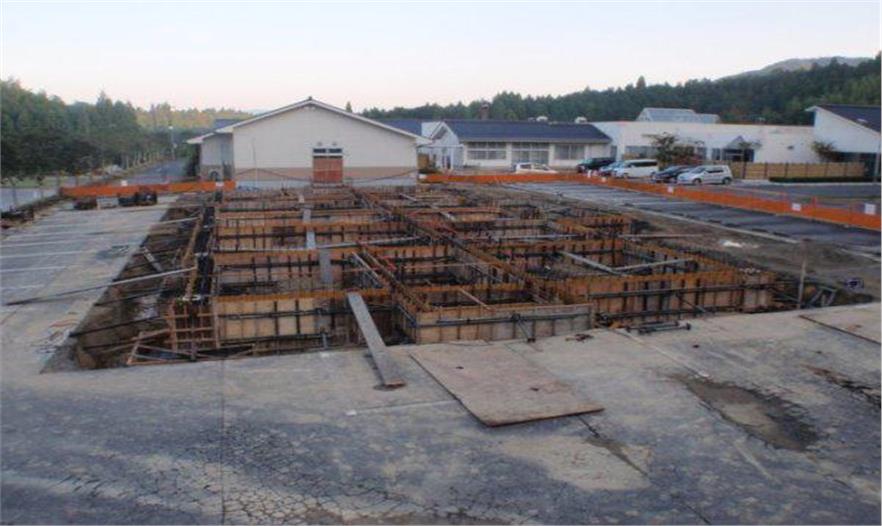

混凝土澆注之前的基礎施工現場全景

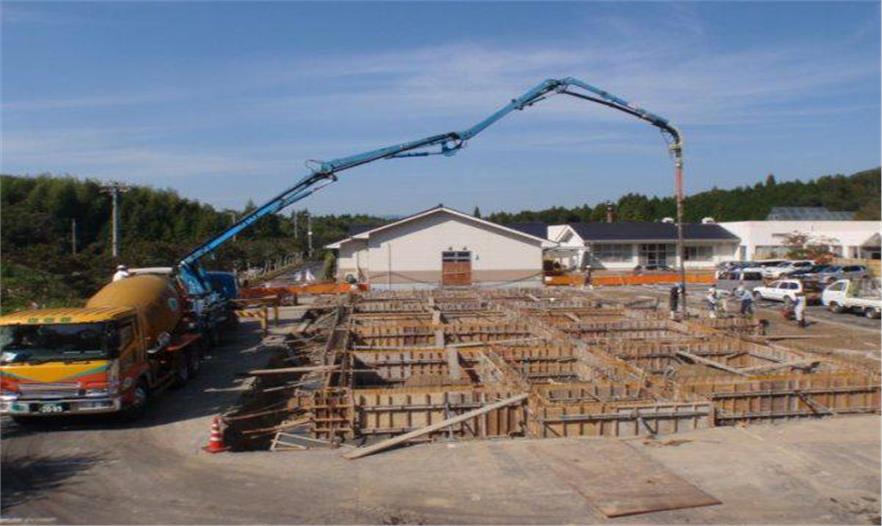

基礎混凝土，開始現場澆注

混凝土澆注之后的基礎施工現場全景

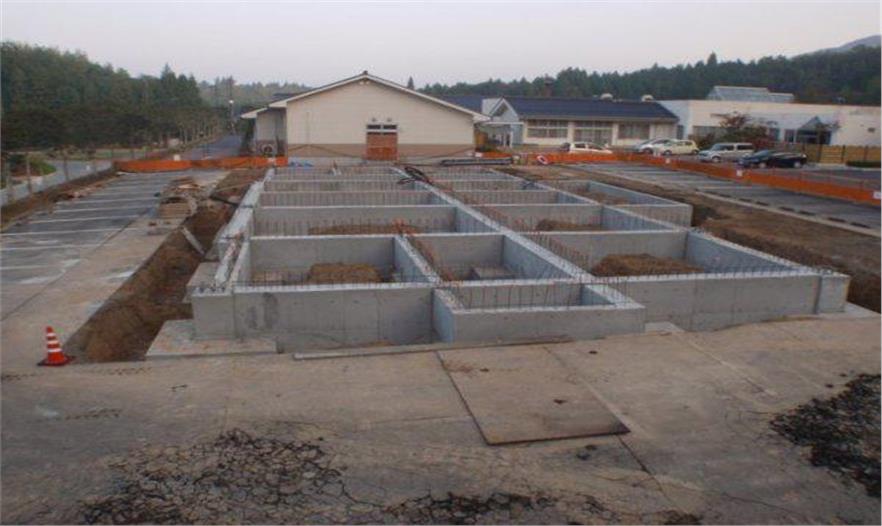

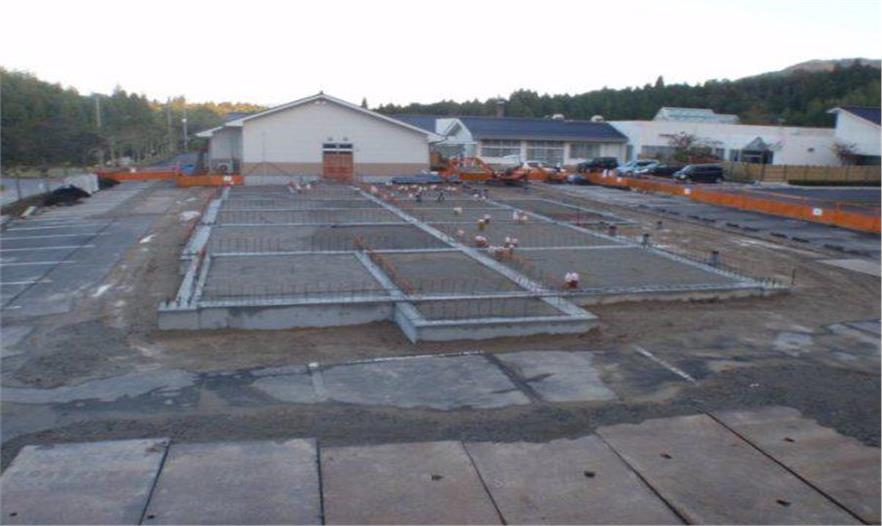

混凝土基礎，經過凝結硬化養護之后，已經拆除模板時的基礎施工現場全景

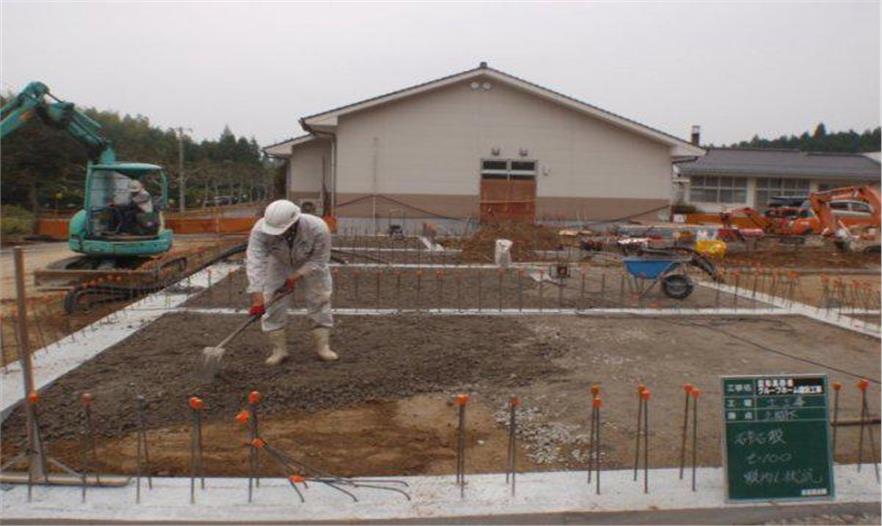

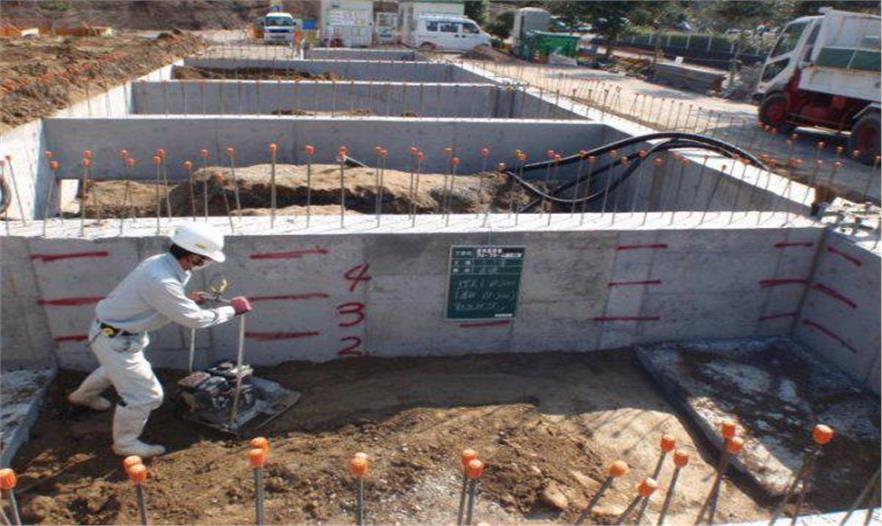

基礎內部，房心回填土，分層（1、2、3、4）回填、夯實作業，施工現場

基礎房心回填土的上部，鋪設10厘米厚的碎石墊層

混凝土基礎房心回填夯實完成時的施工現場全景

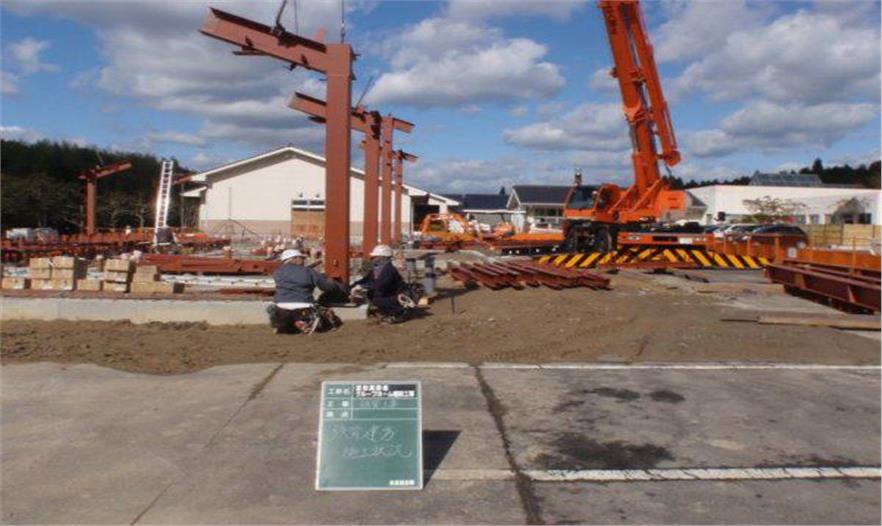

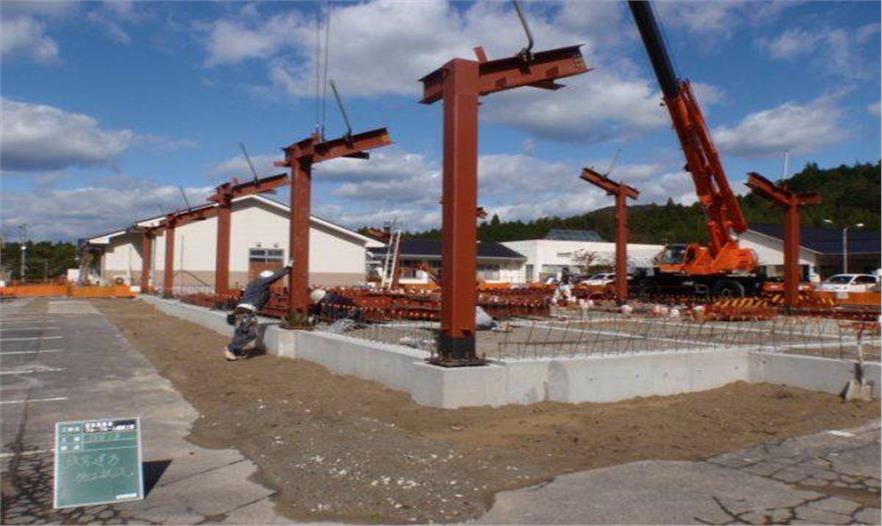

單層住宅，重型鋼結構承重框架，搭建施工現場



　　可見，方形鋼管柱子的外表，已經預先在工廠內部加工制造時，涂上了紅色的防銹漆，柱子的根部位置，還增加了一層黑色的防水保護漆。方形鋼管柱子，通過鋼制預埋件，與混凝土基礎，進行連接固定。

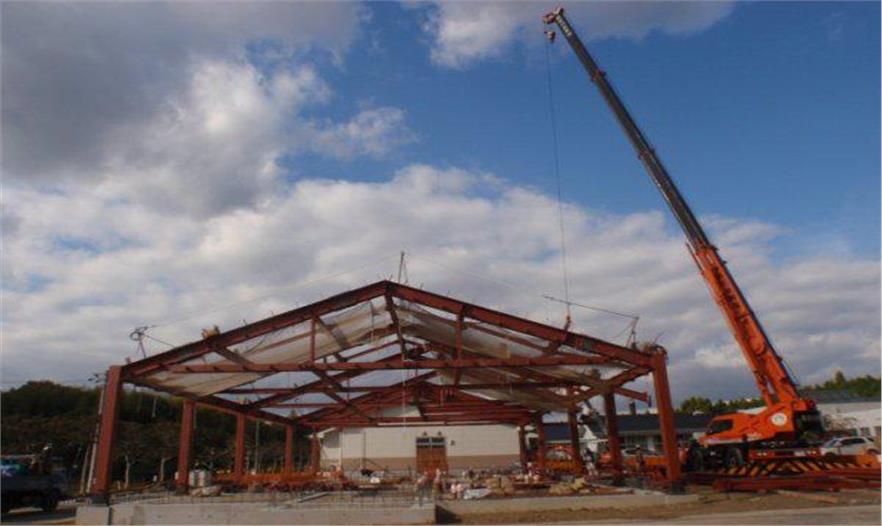

雙坡屋面單層鋼結構承重框架，搭建施工現場全景

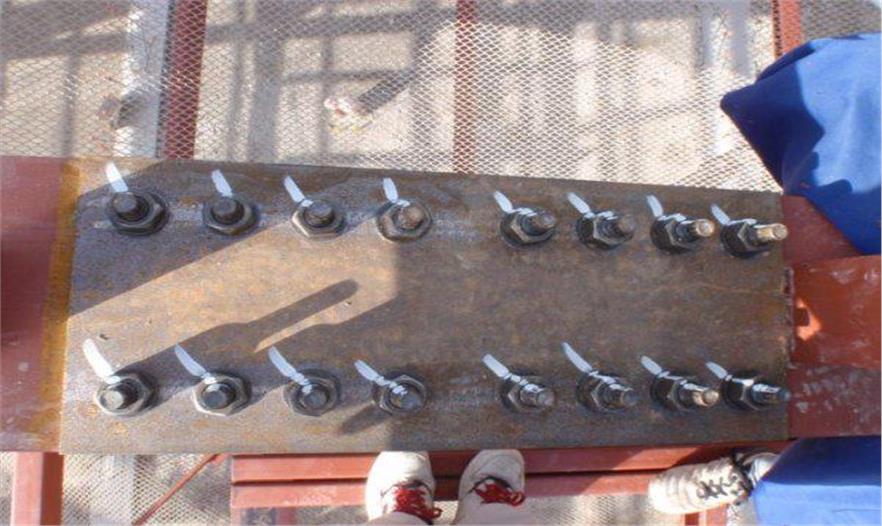

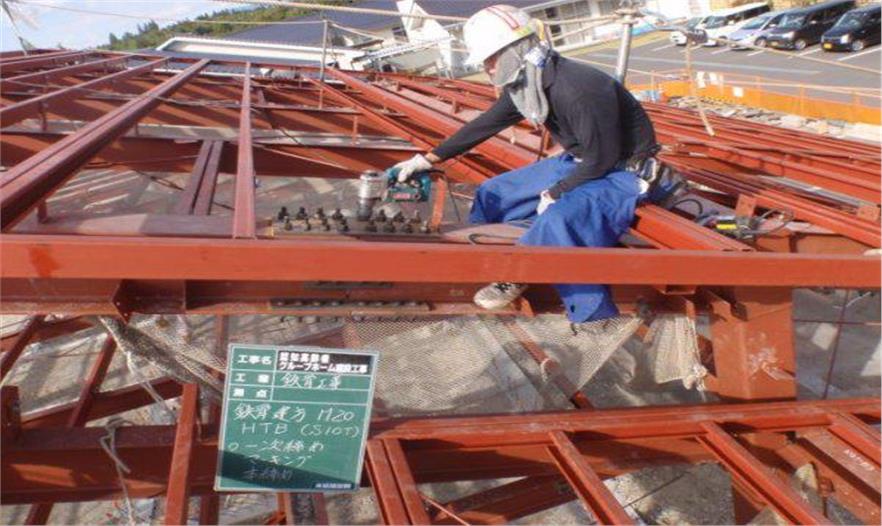

屋面上，鋼結構構件，連接節點，螺栓錨固，局部特寫

可見，鋼結構構件，連接節點位置，緊固螺栓上，涂刷了白漆，起到反映松動情況的作用

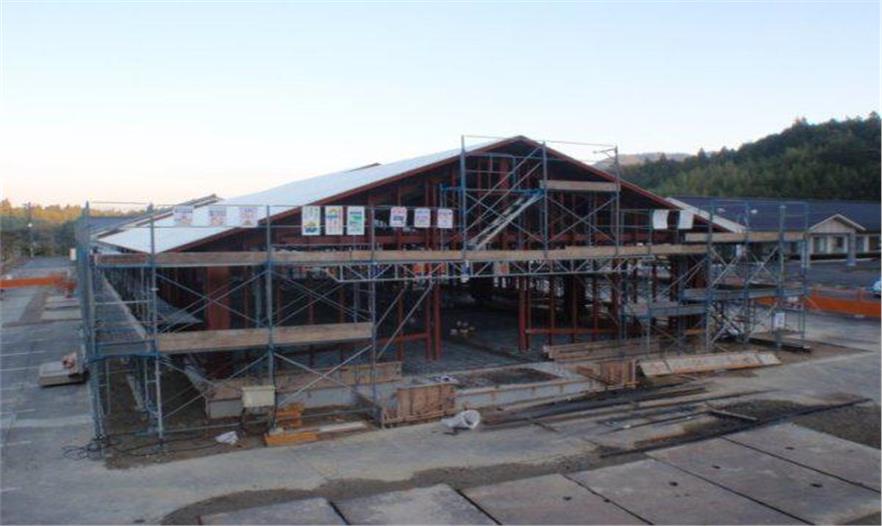

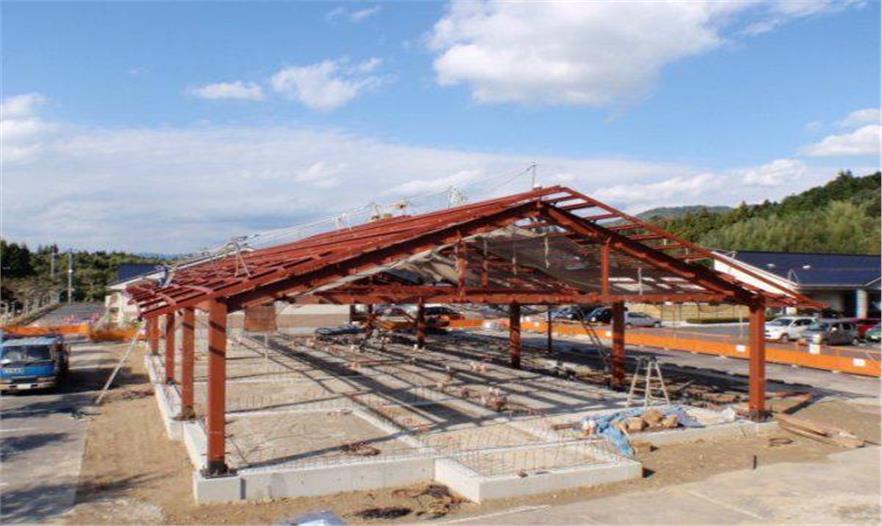

雙坡屋面單層重型鋼結構承重框架，搭建完成時的施工現場全景

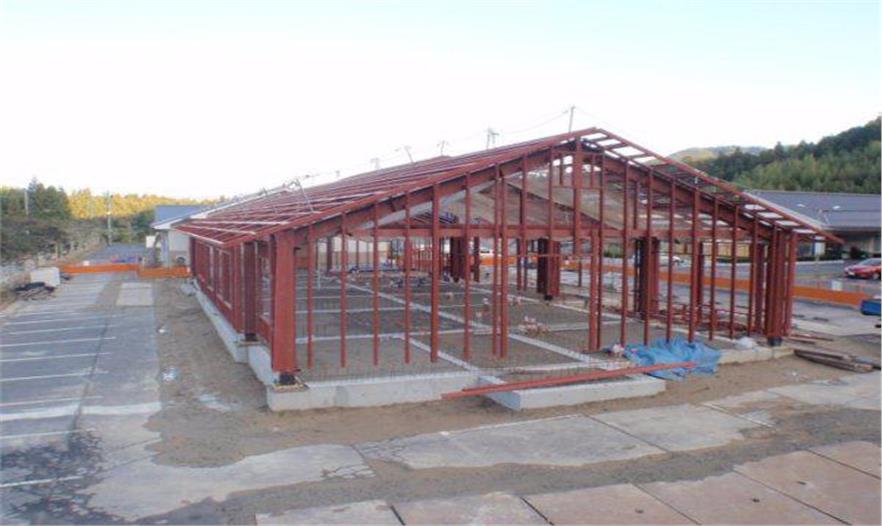

在重型鋼結構主要承重框架上，進行次要骨架的搭建施工

為了起到整體防水隔潮的效果，縱向鋪設的塑料薄膜之間，至少要搭接35厘米

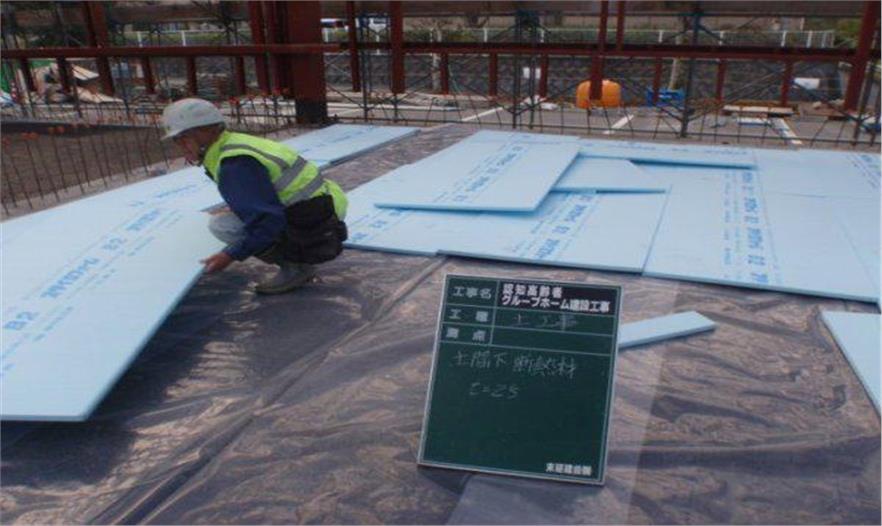

室內地面，防水隔潮塑料薄膜的上部，鋪設一側淺藍色的厚度為2.5厘米的擠塑XPS聚苯乙烯泡沫保溫板

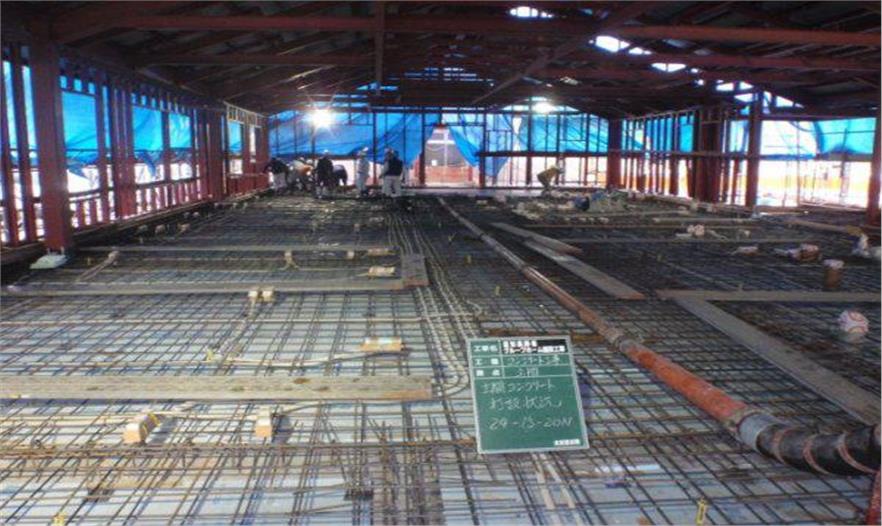

可見，室內地面，雙層雙向鋼筋網的里面，還預先鋪設了部分管道線路和線盒

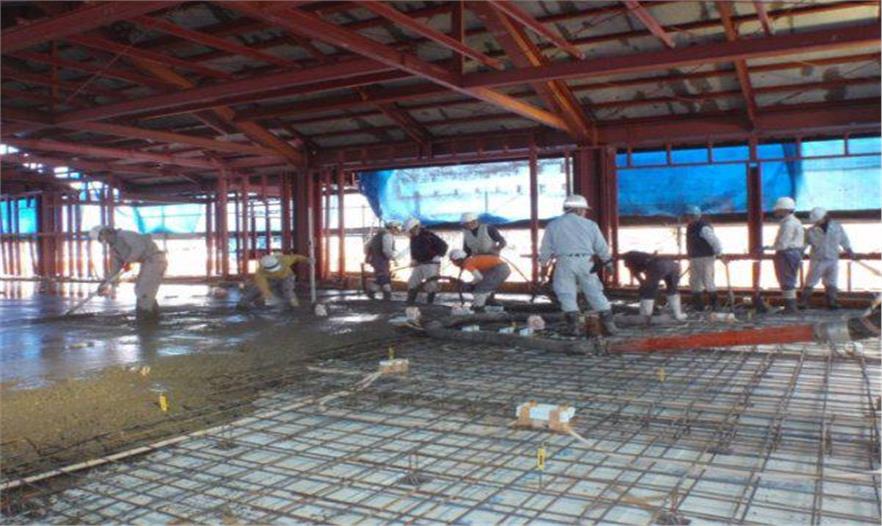

室內地面，混凝土現場澆注施工現場

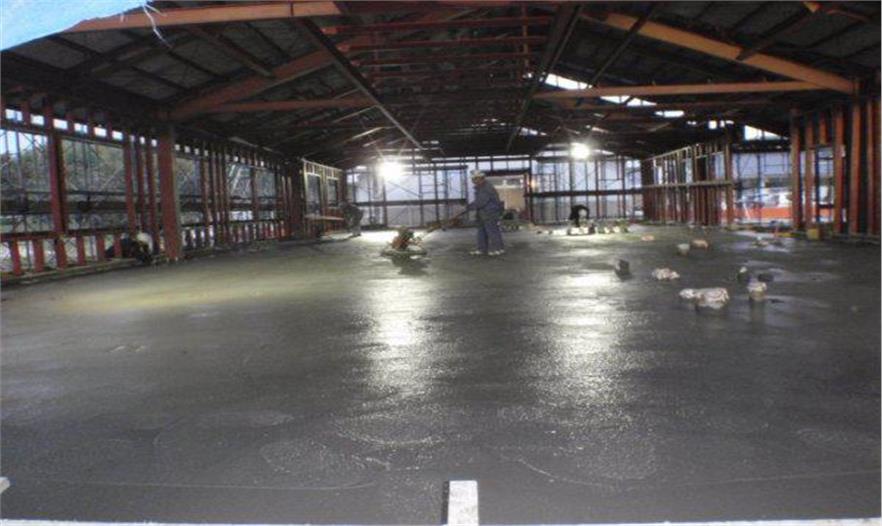

使用手扶電動抹平機，進行室內混凝土地面的抹平施工

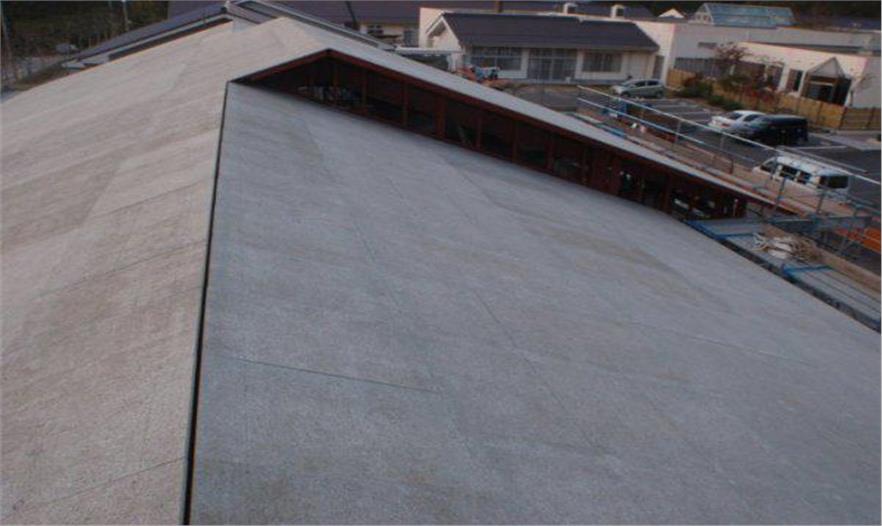

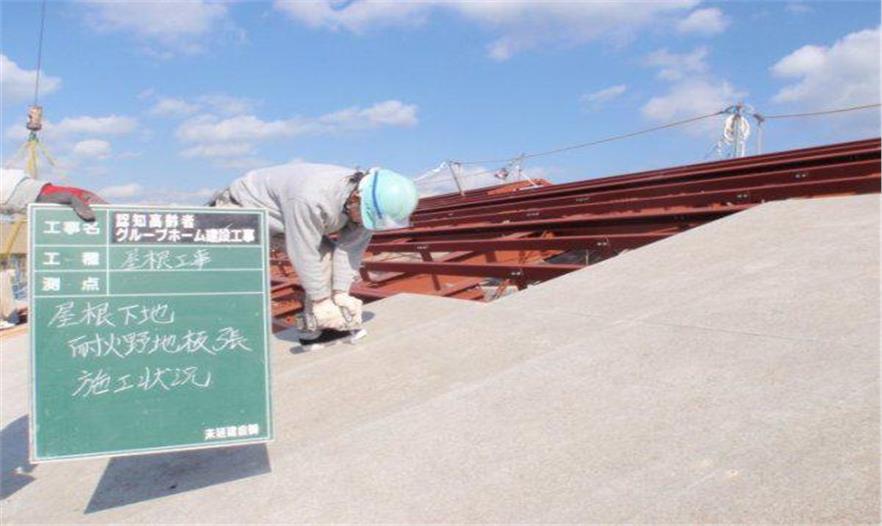

室外屋面上，在鋼結構屋架框架的外側，鋪設耐火屋面板，施工現場

可見，鋼結構住宅上部屋面的屋脊位置，并不都在同一條線上。估計是為了下部某些房間的采光需要而設計成這樣

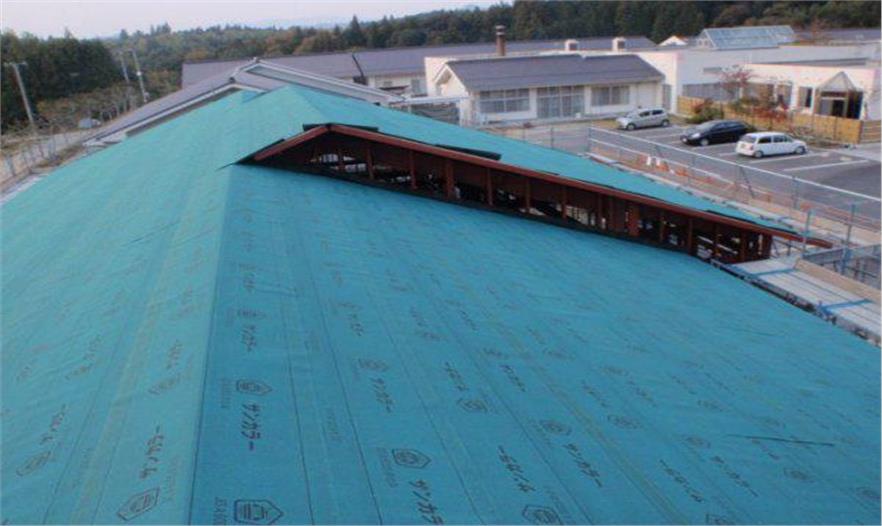

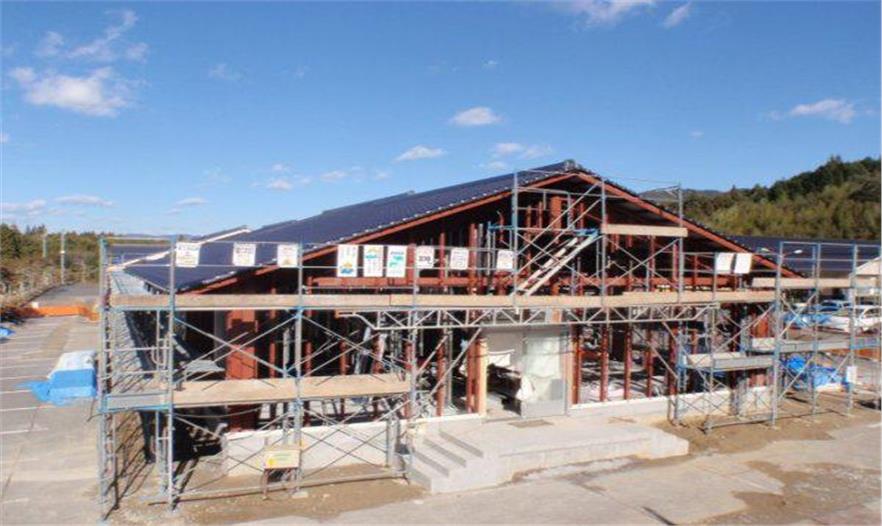

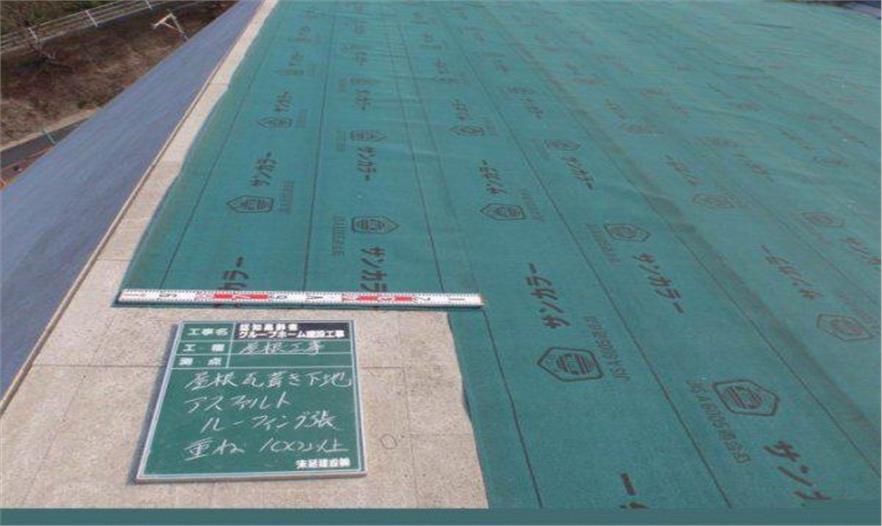

雙坡屋面上，耐火屋面板的上部，鋪設優質的瀝青油氈防水卷材

坡屋面上，縱向鋪設的瀝青材質的優質油氈，為了保證迅速排水、防水效果，各幅之間，需要搭接一定的尺寸

整個屋面上，防水卷材，已經全部鋪設完成

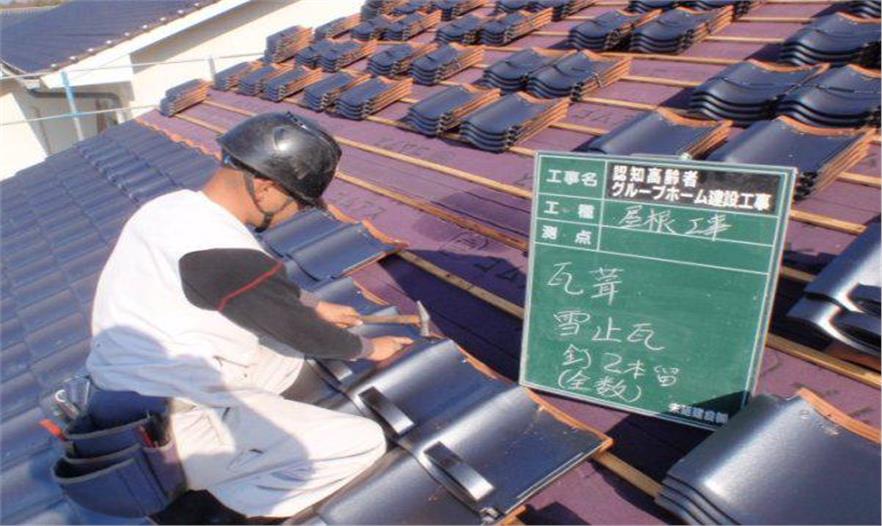

坡屋面上，粘土燒制瓦片，安裝固定施工現場

鋼結構住宅，屋面構造完工時的施工現場的外觀一瞥

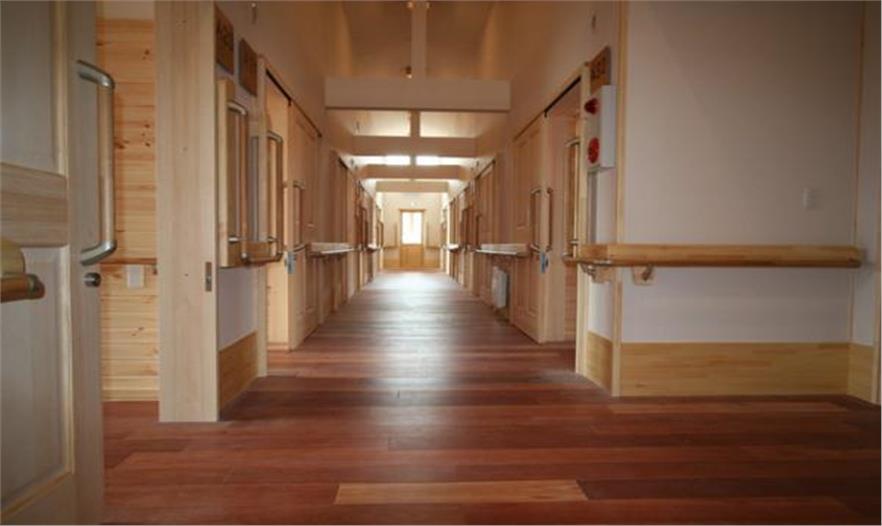

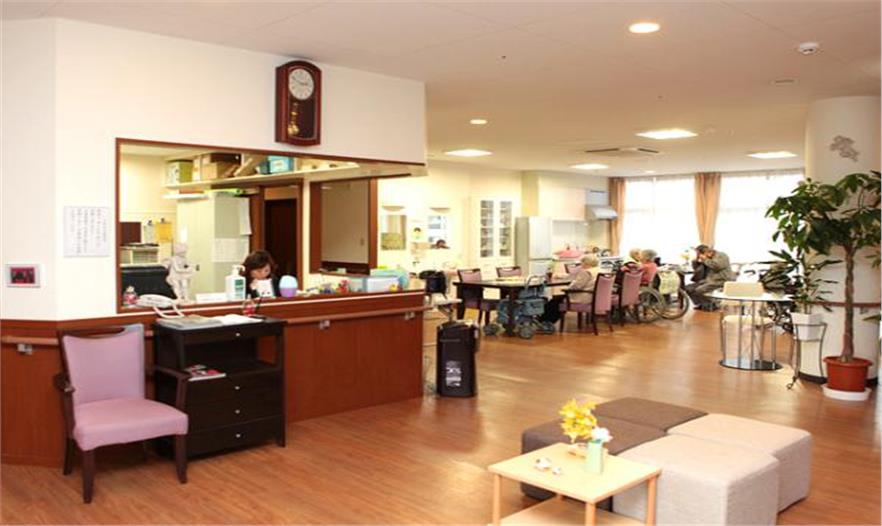

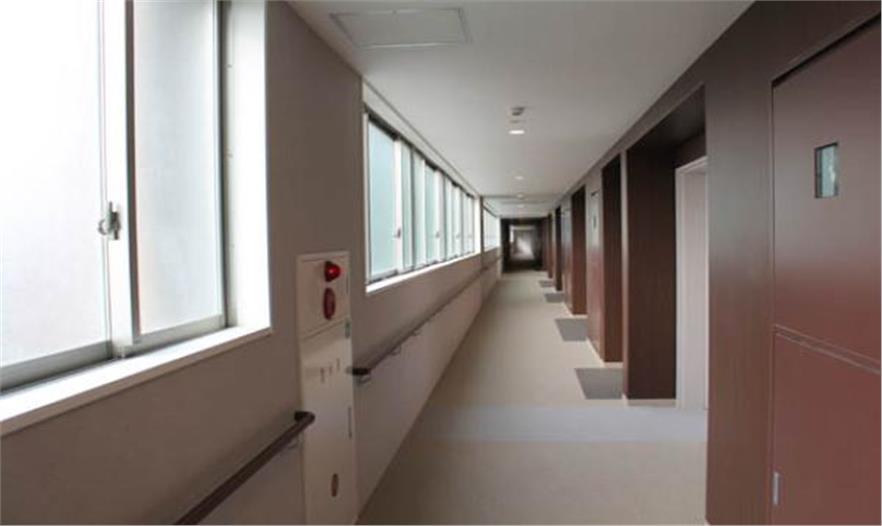

純天然木材裝修，內部走廊一瞥

可見，扶手在走廊中的安置情況

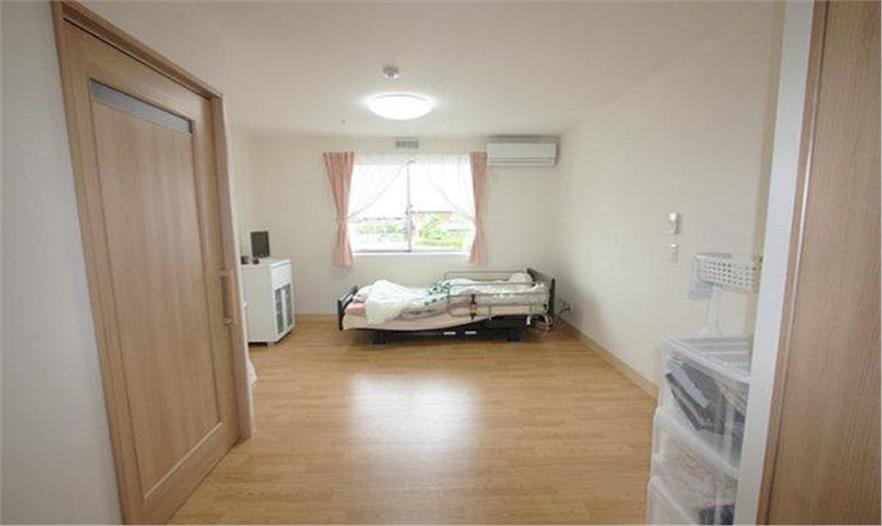

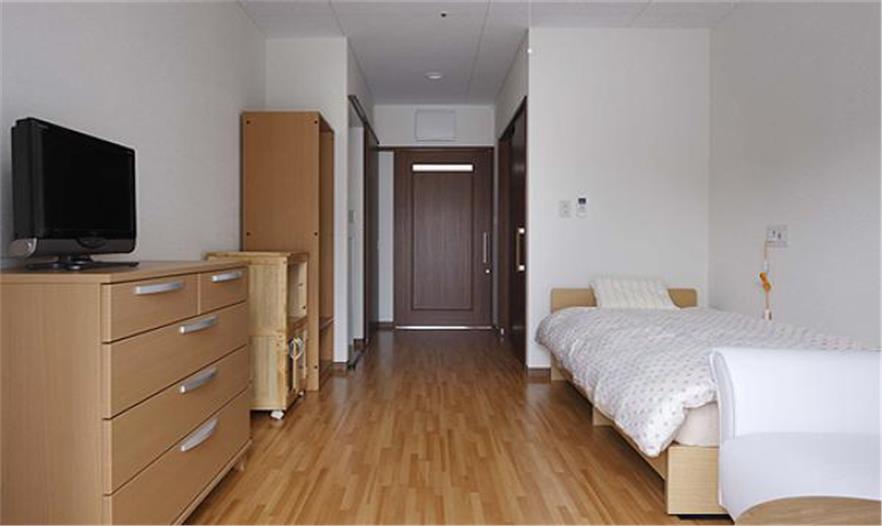

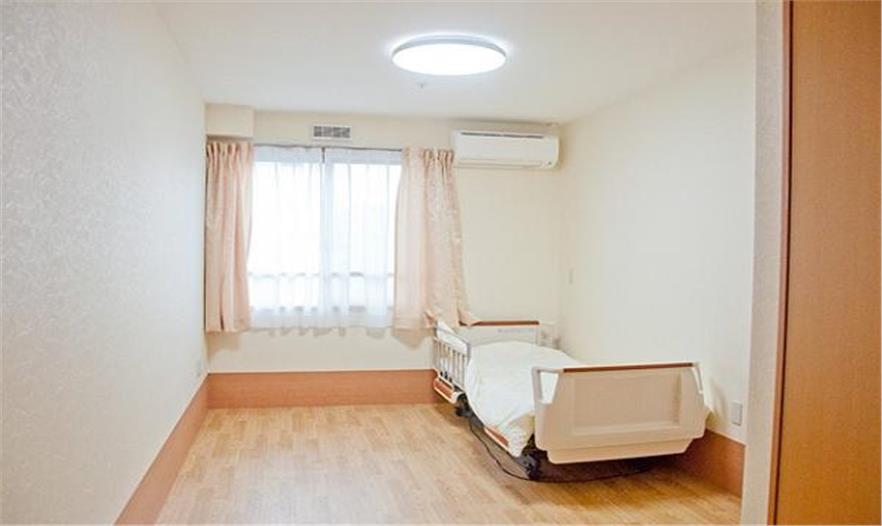

老人房間內部

坐便器、電視機

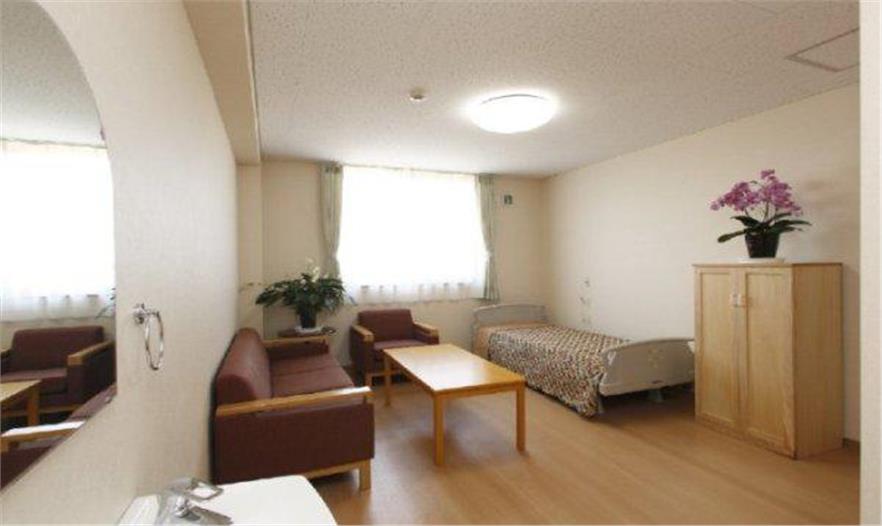

除了基本的床、柜子、沙發、茶幾、洗臉臺

墻壁上的開關、插座，呼叫器、空調、照明燈具之外

天花板上，還安裝有高效干電池供電的煙霧、一氧化碳發生報警器

方便老年患者使用的開放式衛生間一例

老年人房間內部，還安裝有洗菜盆和IH（間接加熱）電磁爐灶臺

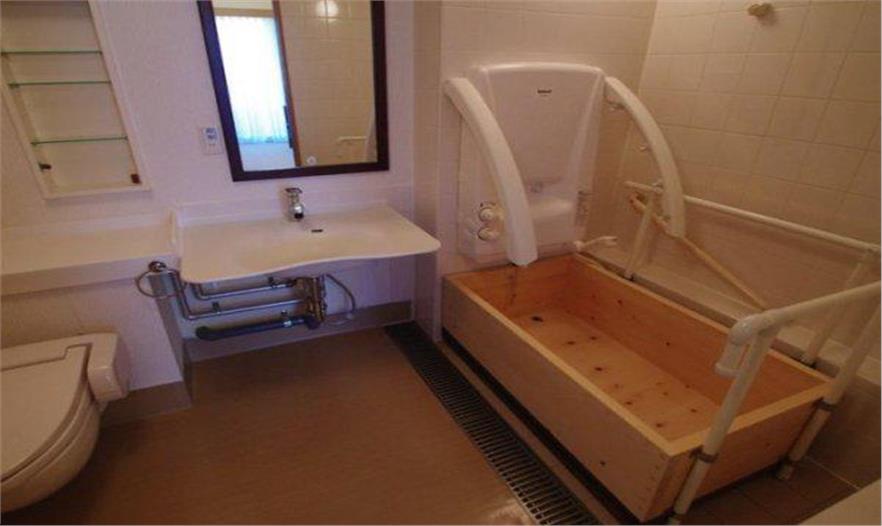

純天然木材浴盆
