香港中文大學建筑學院ZCB 竹亭裝置設計

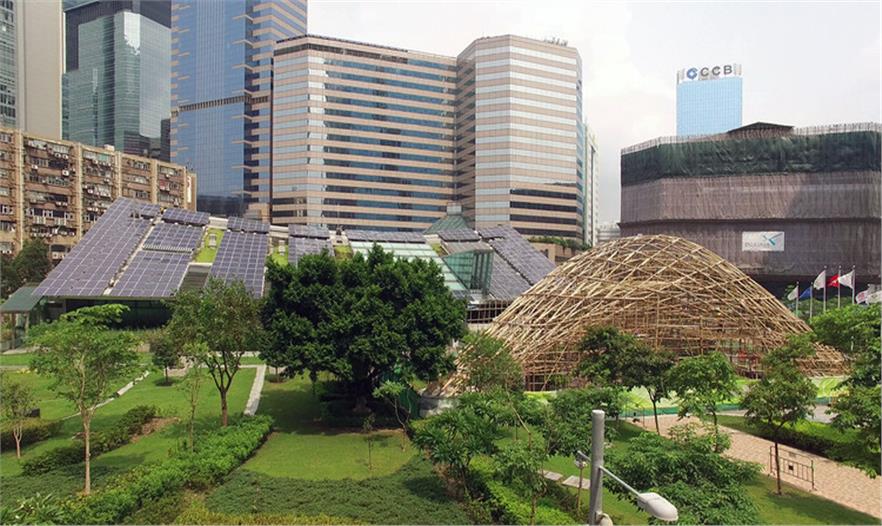

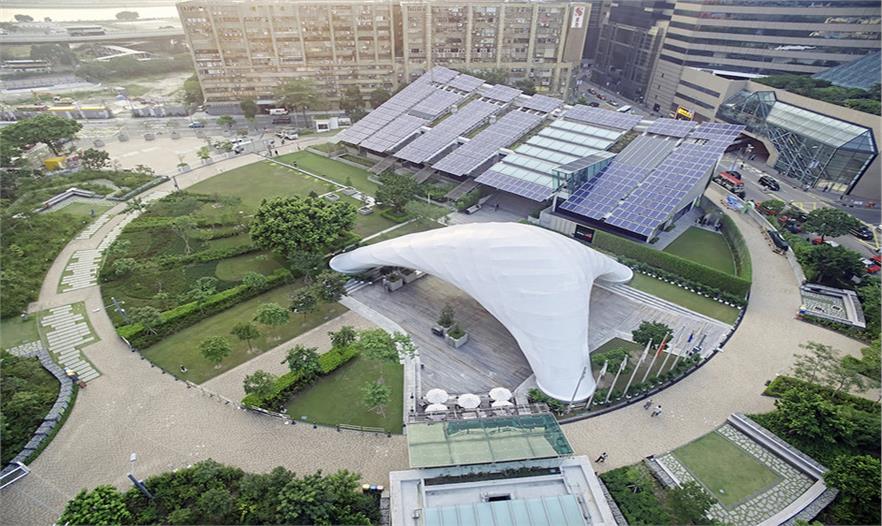

竹亭的高度相等于四層樓高、覆蓋面積為350平方米、是一個可容納二百個座位的大跨度彎曲主導網架結構。

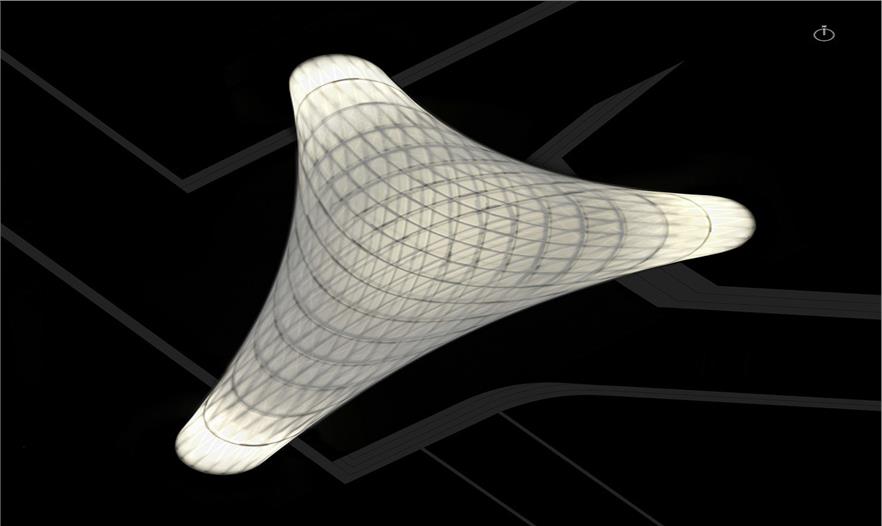

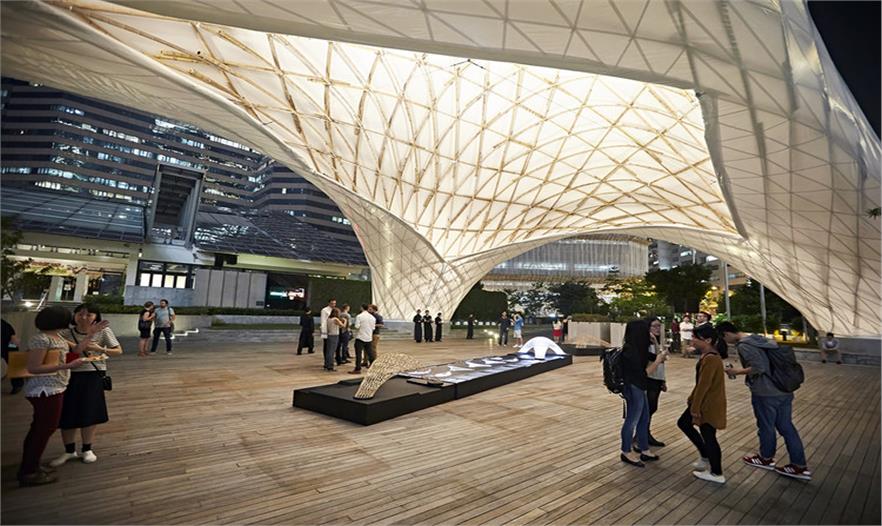

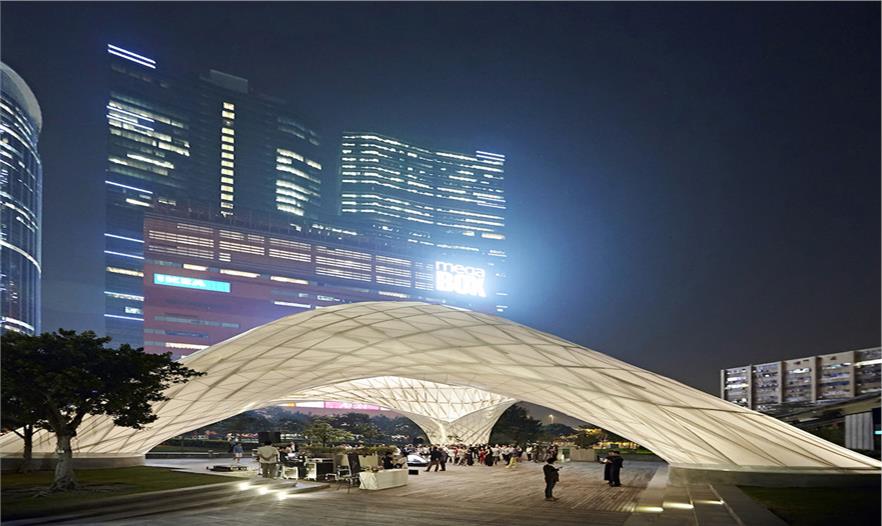

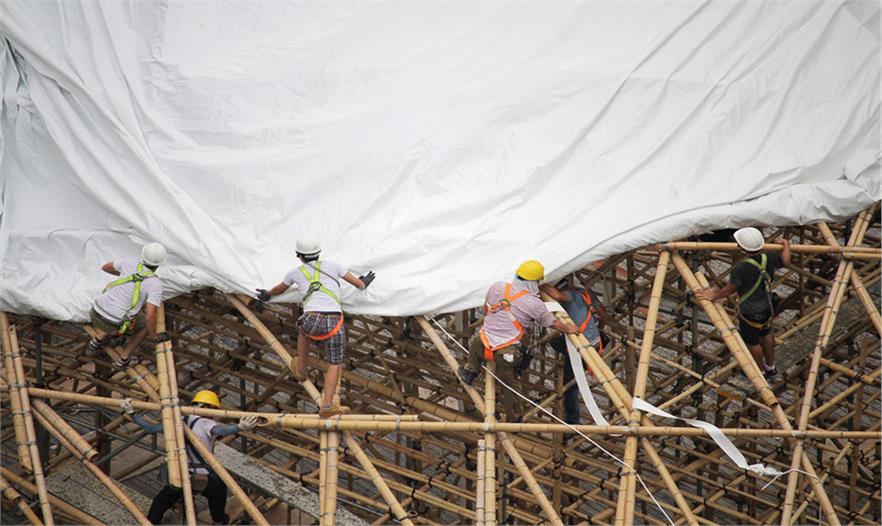

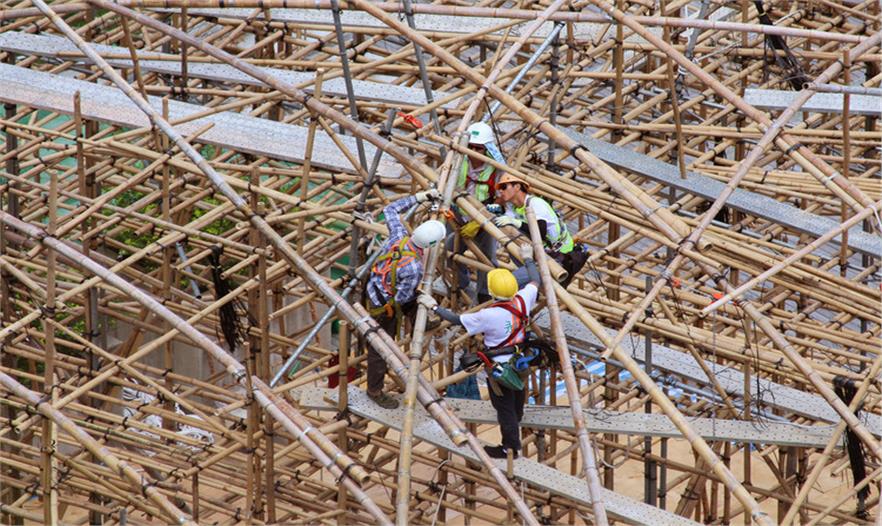

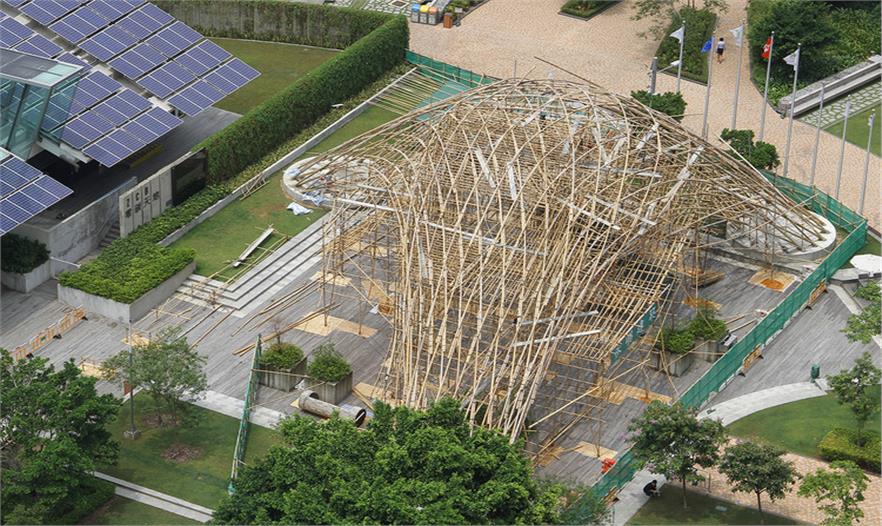

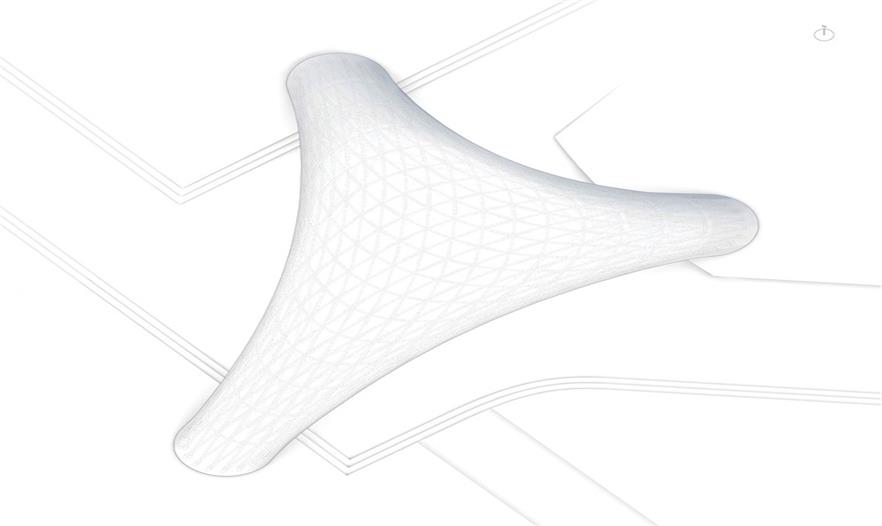

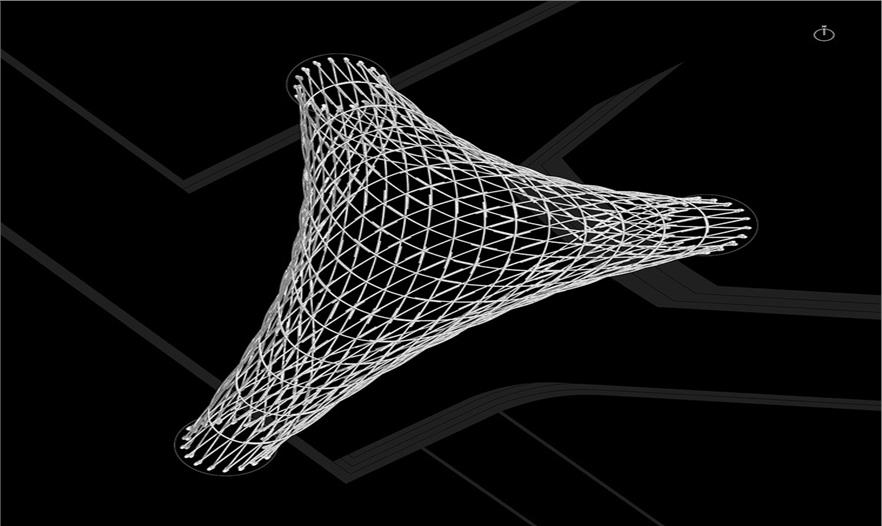

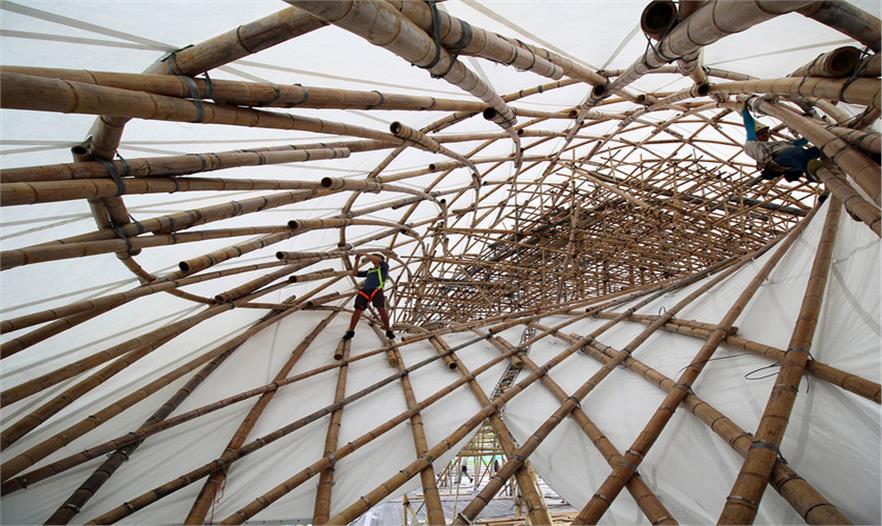

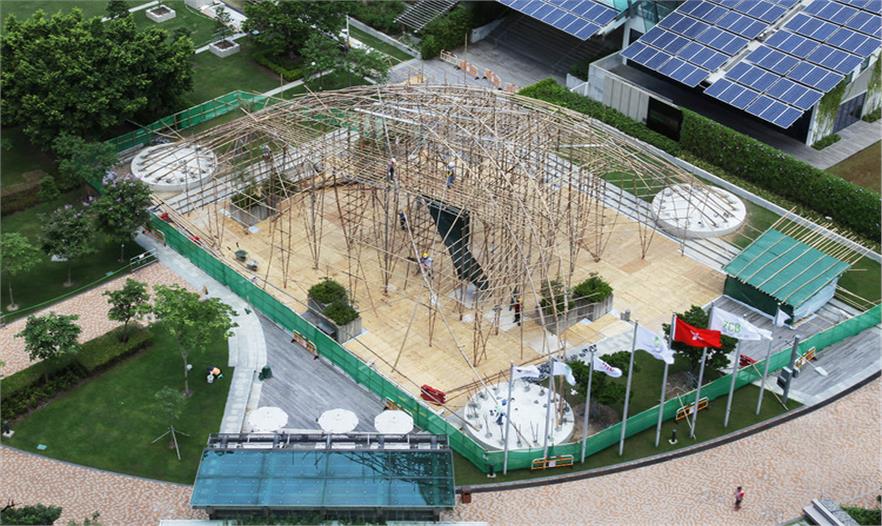

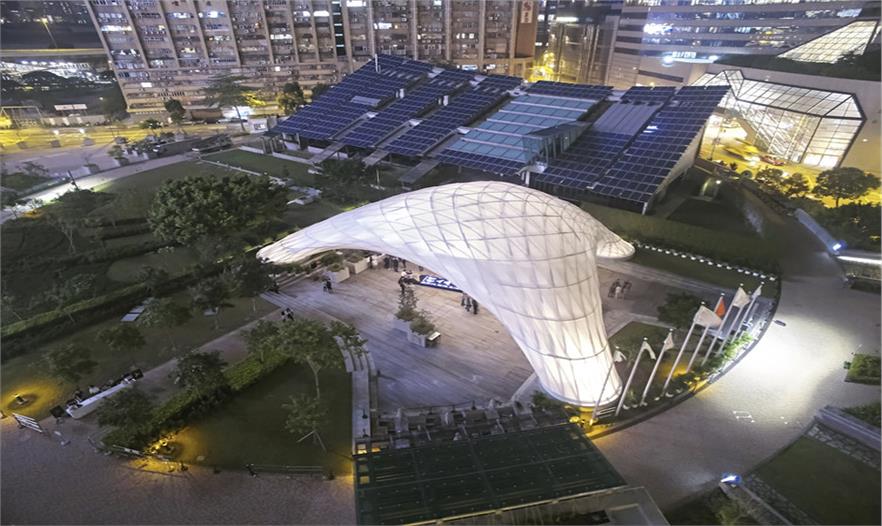

整個網架結構以475枝大竹組成，竹在施工時屈曲，并以廣東傳統搭棚技術用金屬線將竹扎緊。竹亭的外形由三角網格結構向下折疊而成，組成的三個空心柱固定于混凝土地基上，并蓋上量身定做的亞加力纖維布料作遮擋風雨用途，射燈則從空心柱中擦亮整個竹亭。

竹亭在建筑業議會、香港中文大學建筑學院及眾多承建商同心協力下完成。其由Prof. Kristof Crolla帶領的中大建筑學院研究隊伍所設計。這個研究探討如何將計算設計工具套用于現行實際施工模式從而減少其對建筑設計的限制。新穎的設計體現出竹棚建筑無限的可能性，也希望給青黃不接的搭棚業一個展現精湛技藝的新天地。

竹亭的設計最初源于一個由中大建筑學院舉辦，建筑學生參與的設計工作坊所提出的概念方案。后來由研究團隊、結構工程師、竹顧問利用電腦結構模擬程式、建筑模型和大比例樣板共同研發完成。

竹子是非常普及和環保的物料，在亞太地區，非洲和美洲更是長得快又茂盛。竹也是很好的可再生自然資源，除了生長過程可將二氧化碳轉化為氧，也是強，輕，易于加工和運輸?shù)慕ㄖ牧?。在香港，竹大多出現于戲棚，臨時棚架，和民間節慶的廟宇中。世界上，它通常用作木材或鋼的替代品，都沒有利用竹的獨特彎曲性和強度。相反，零碳天地竹亭則提出一種能夠放大其結構潛能的設計。

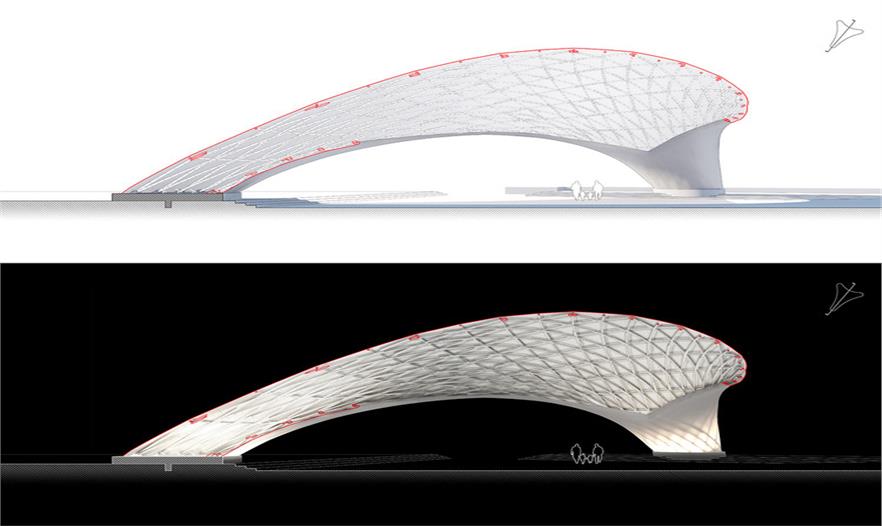

竹亭的幾何形狀複雜，每枝竹竿有獨特的形態、尺寸和結構性質，而且傳統竹棚都是在沒有圖則下，利用專業直覺去建造，種種都令竹亭成為建筑師在設計控制上的大挑戰。就此，團隊研發了結合精確數字化設計系統和自然資源的方法，來應對這些未知數。

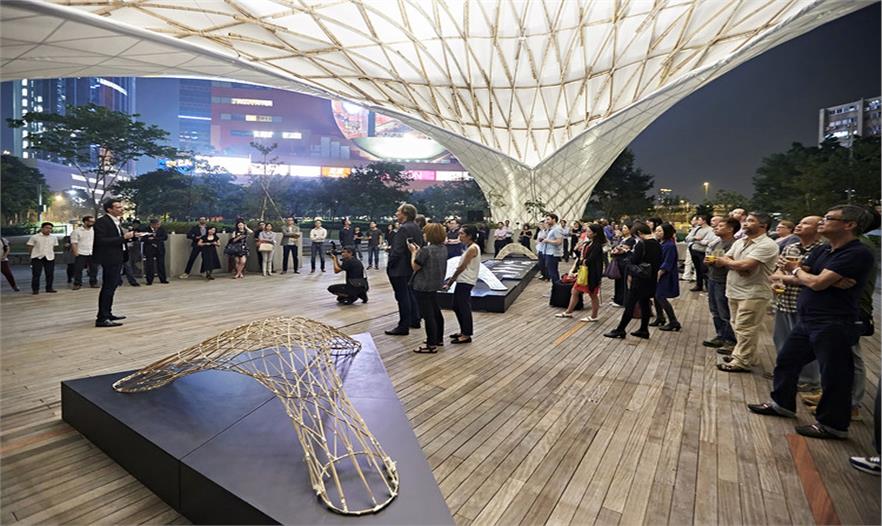

零碳天地竹亭未來將用作提倡綠色生活的展覽、表演及活動的場地，它創新和可持續發展的建筑概念將影響公眾和建筑設計界，以及廣東傳統搭棚工藝的未來發展。

涼亭:

建筑面積: 350 m2 (包括地基425m2 )
功能: 活動空間
容量: 200 人
最大跨度: 37m

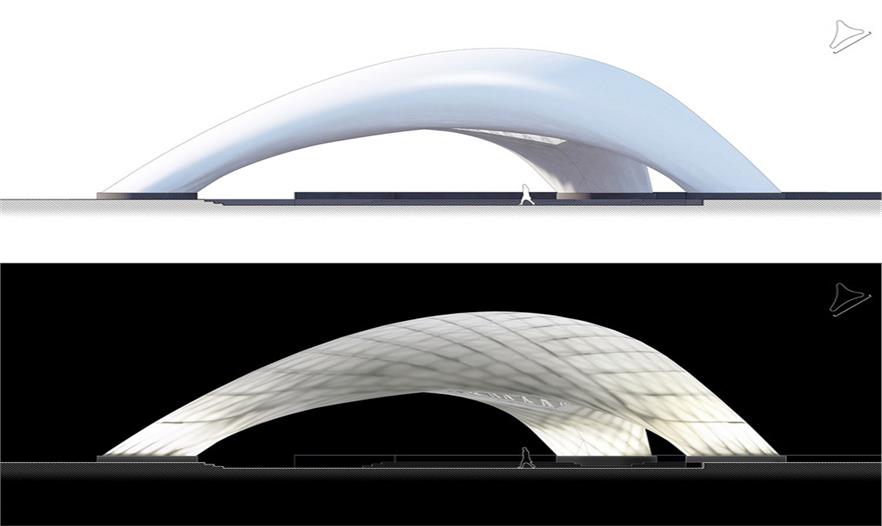

高度: 12.3m (free height of arches:5.65m)
重量：6,800kg for bamboo & skin. (包括地基107,800kg)

竹子:

Total #: 475 poles used
總長度: 2956m
Pole ?: Base: 12-15cm, top: 8-12cm
Pole length: ≈ 7.2m
Total weight: 6,350kg after complete drying of bamboo. (7,100kg in wet state)
Species: Phyllostachys edulis (moso bamboo, mao zhu, 毛竹)
使用年限: Average age is 4 years (between 3 and 5 year old bamboo is used)

連結:

材料: 電鍍金屬絲
# 交叉點: 1107
# 重疊: 365 (3 ties per overlap)
total # ties: 3321

構造:

總面積: 910m2
# of triangles: 1278
總重量: 450kg

混凝土基礎：

#: 3
直徑: 5.4m
高度: 0.5m
重量: 101 噸
