北京林業大學花園節信息亭“云在亭”景觀裝置設計 | 素樸建筑工作室

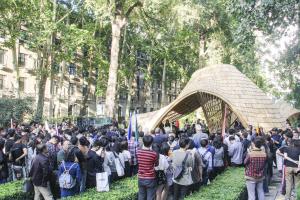

“云在亭”位于北京林業大學校園內的一片小樹林中，受林大老師委托，為2018年的“竹境·花園節”建造活動設計一座竹構亭，占地約120平方米，用于建造節期間的信息發布，活動結束后將為師生們?nèi)粘Ｐ蓍e、小型聚會等提供一處?kù)`活的戶外場所。

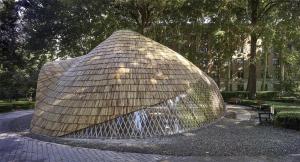

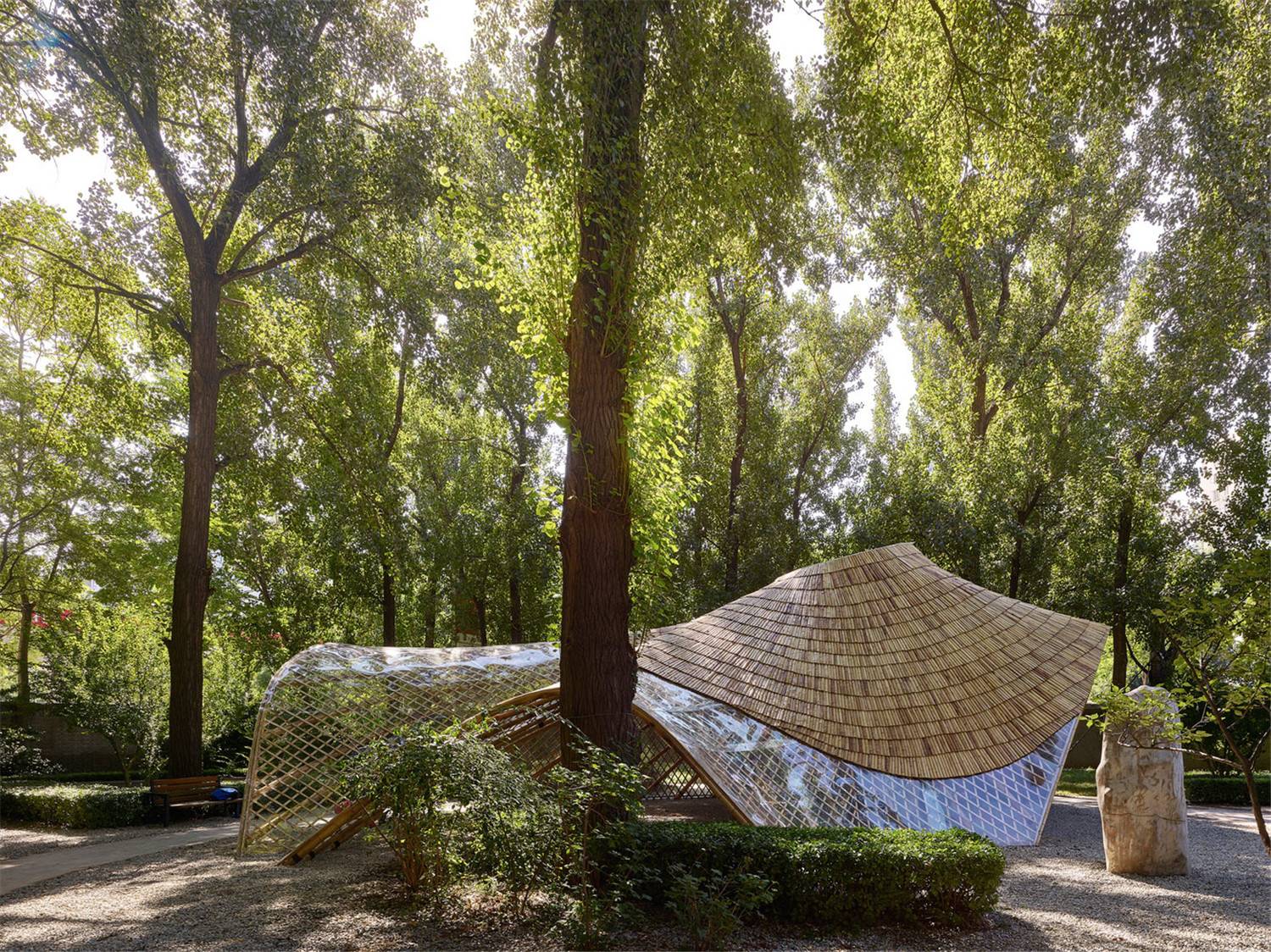

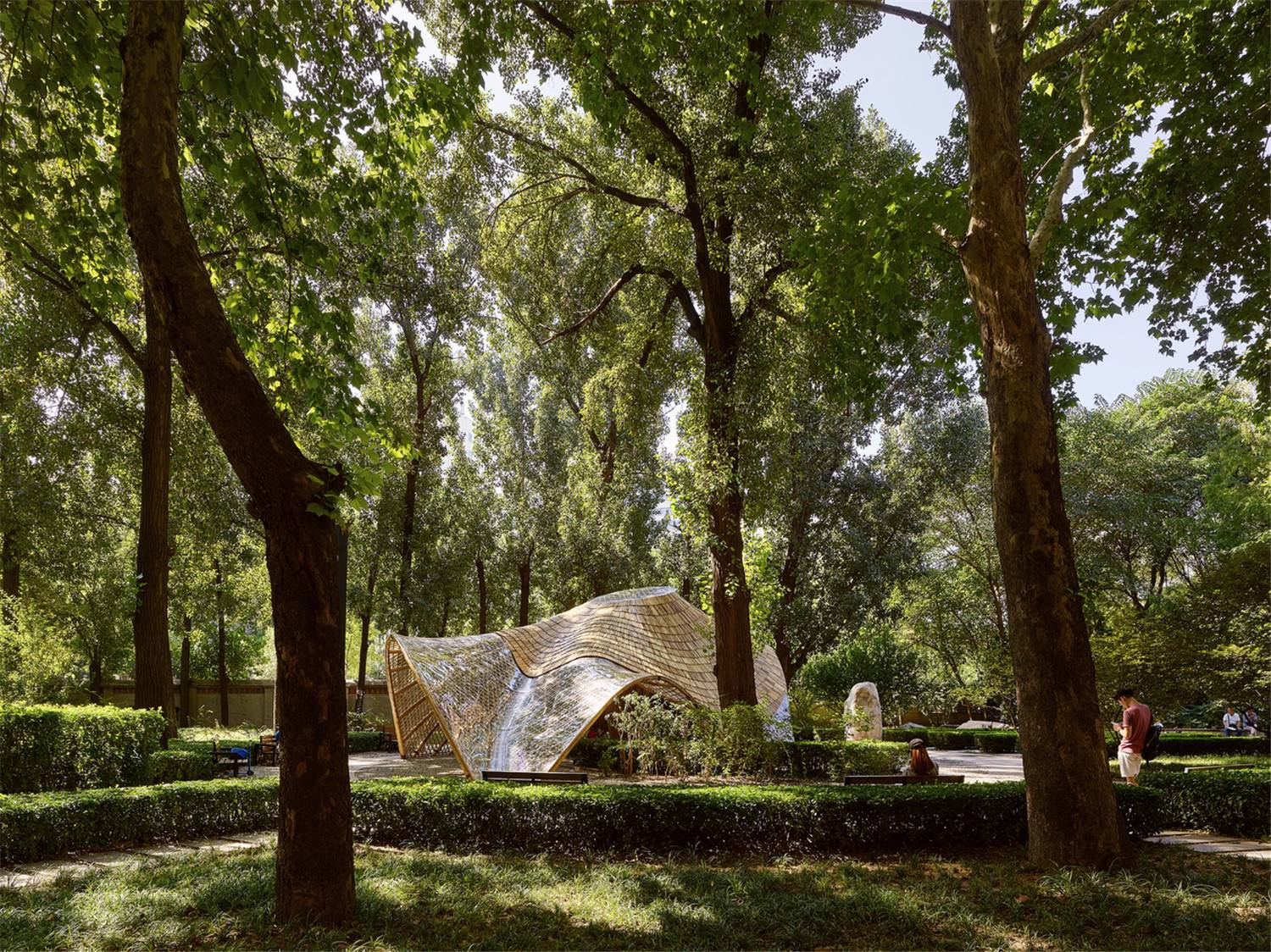

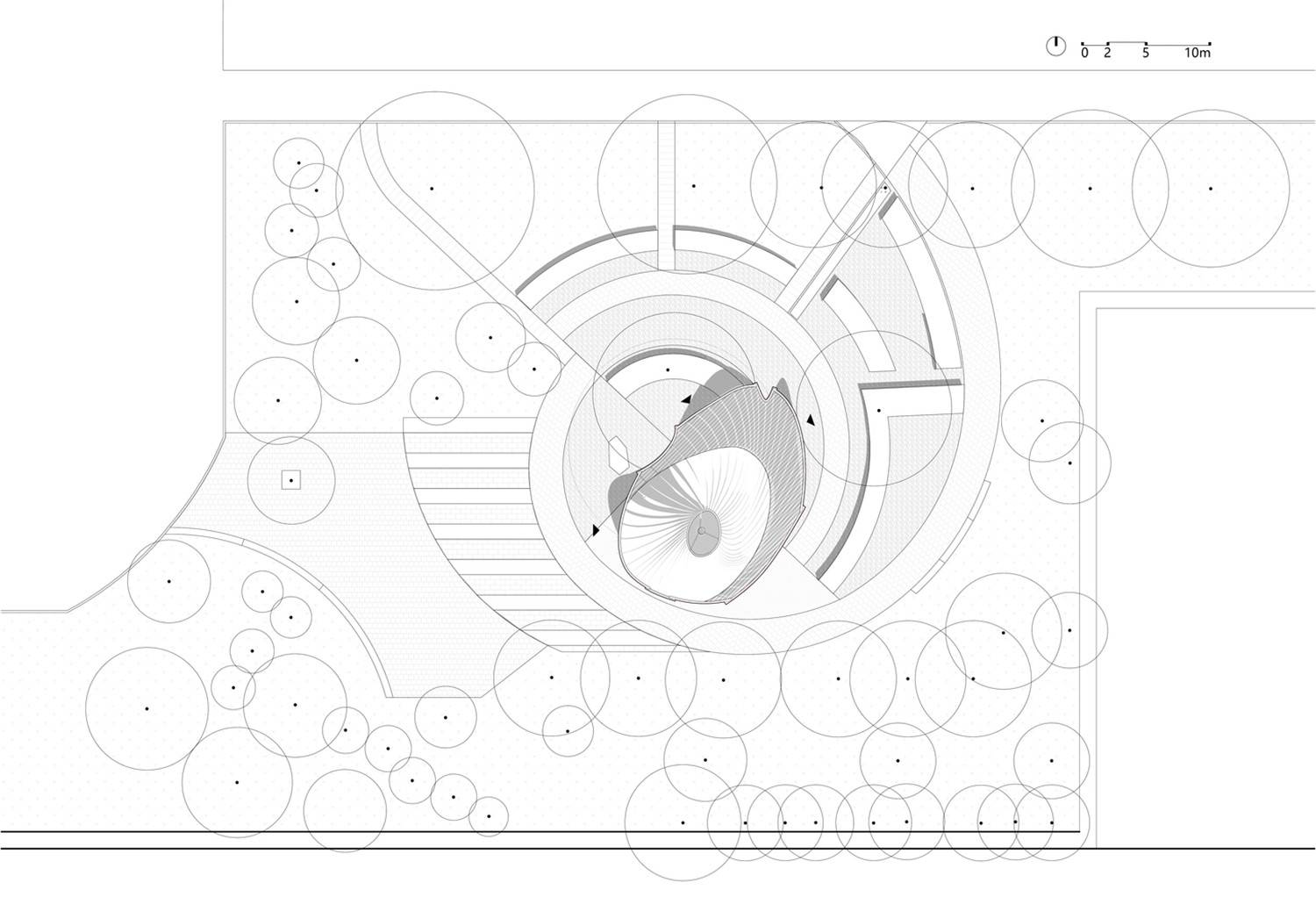

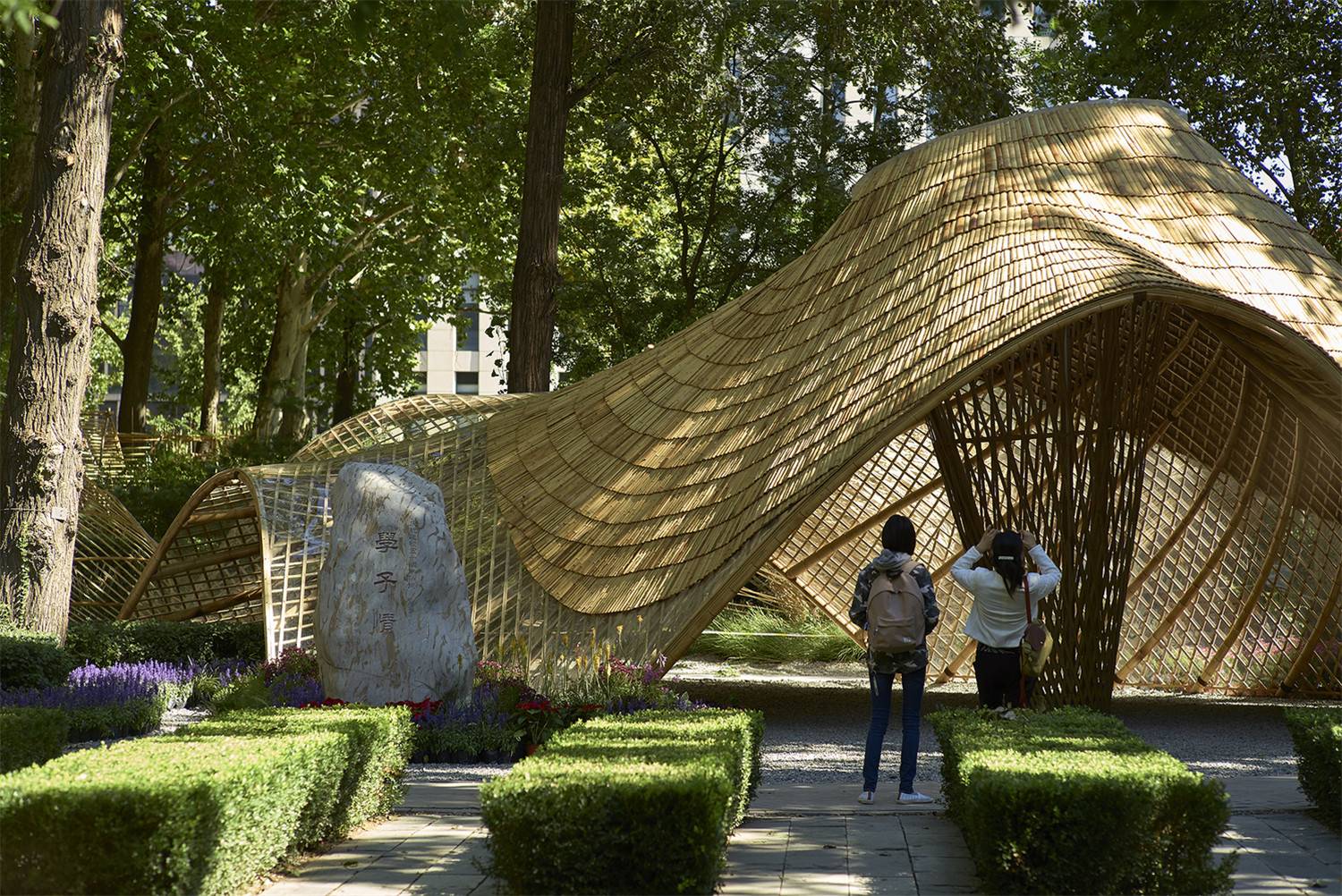

基地北側和西側面向校園道路，被樹林、廣場灌木、紀念石刻、休閑座椅環繞形成螺旋形廣場，信息亭位于廣場中心。

柔韌耐彎——竹材的優勢特性

相對寬松的周邊條件給信息亭提供了很大靈活性，促使我們從竹材自身的特性開始考慮。

竹材作為植物中最適合用于結構的材料之一，與木材相比具有明顯的特點，原竹的抗彎性能和抗拉性能優異，且易彎曲加工，通過與現代竹構工藝的結合，便于在工廠甚至現場進行可控的定型加工，并且定型干燥后放置室外不易變形。

靈活的設計條件，加上竹材適宜彎曲加工的特性，提供了一種自由、輕松同時又具有張力的形態設計的可能性，與校園環境和花園節的氛圍契合。

風起云揚——逆向生成設計

大風起兮云飛揚，竹亭取風起云揚之意，將原竹建構與現代建筑技術結合，嘗試先有概念方案，再利用數字化工具逆向生成結構整體及指導施工的設計方法。

與傳統的小模型推敲放樣相比，一方面，數字化設計可以貫穿方案到施工落地的整個過程，利用竹材在工廠內的可控預制彎曲定型，到現場進行裝配搭建，最終相對準確的實現方案落地；另一方面，經過數學邏輯控制生成的曲面及關鍵竹梁結構曲線，可以更加符合結構受力和建造規律。

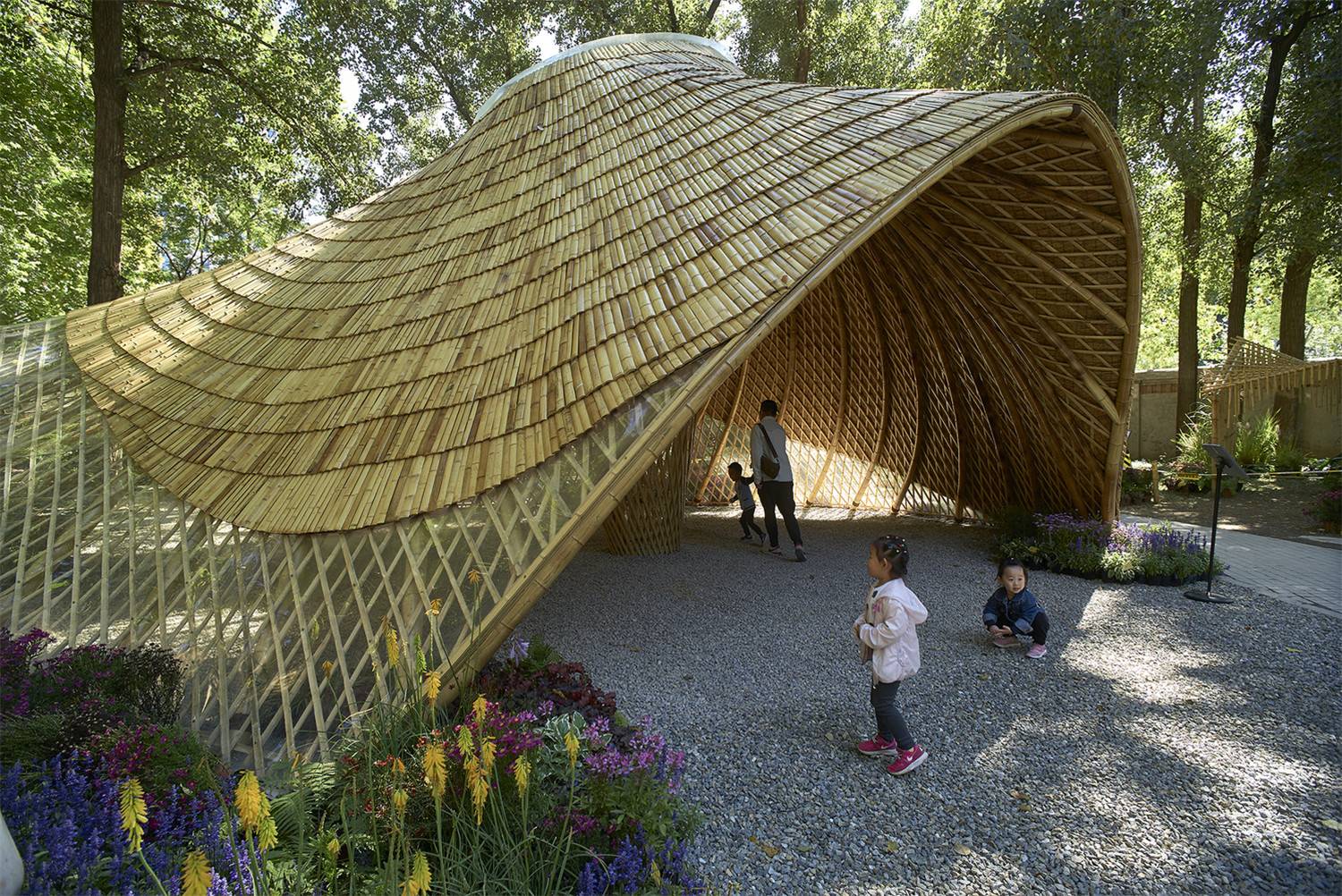

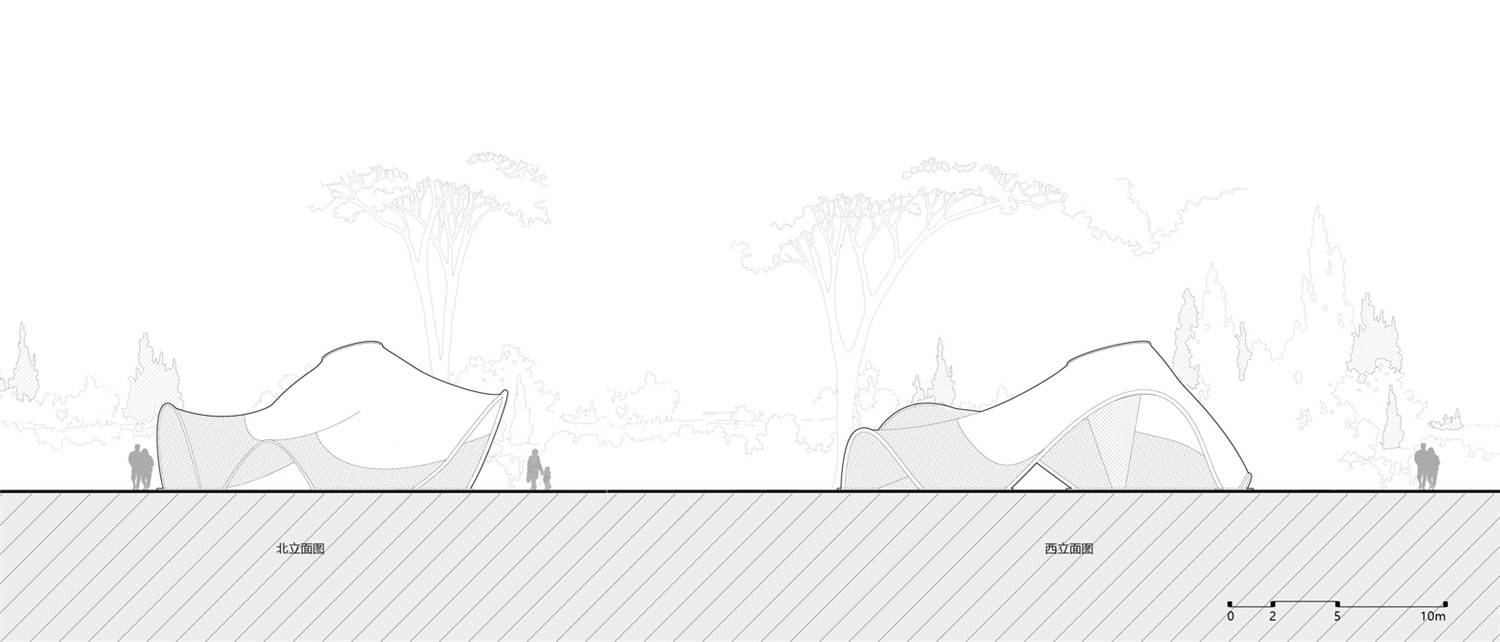

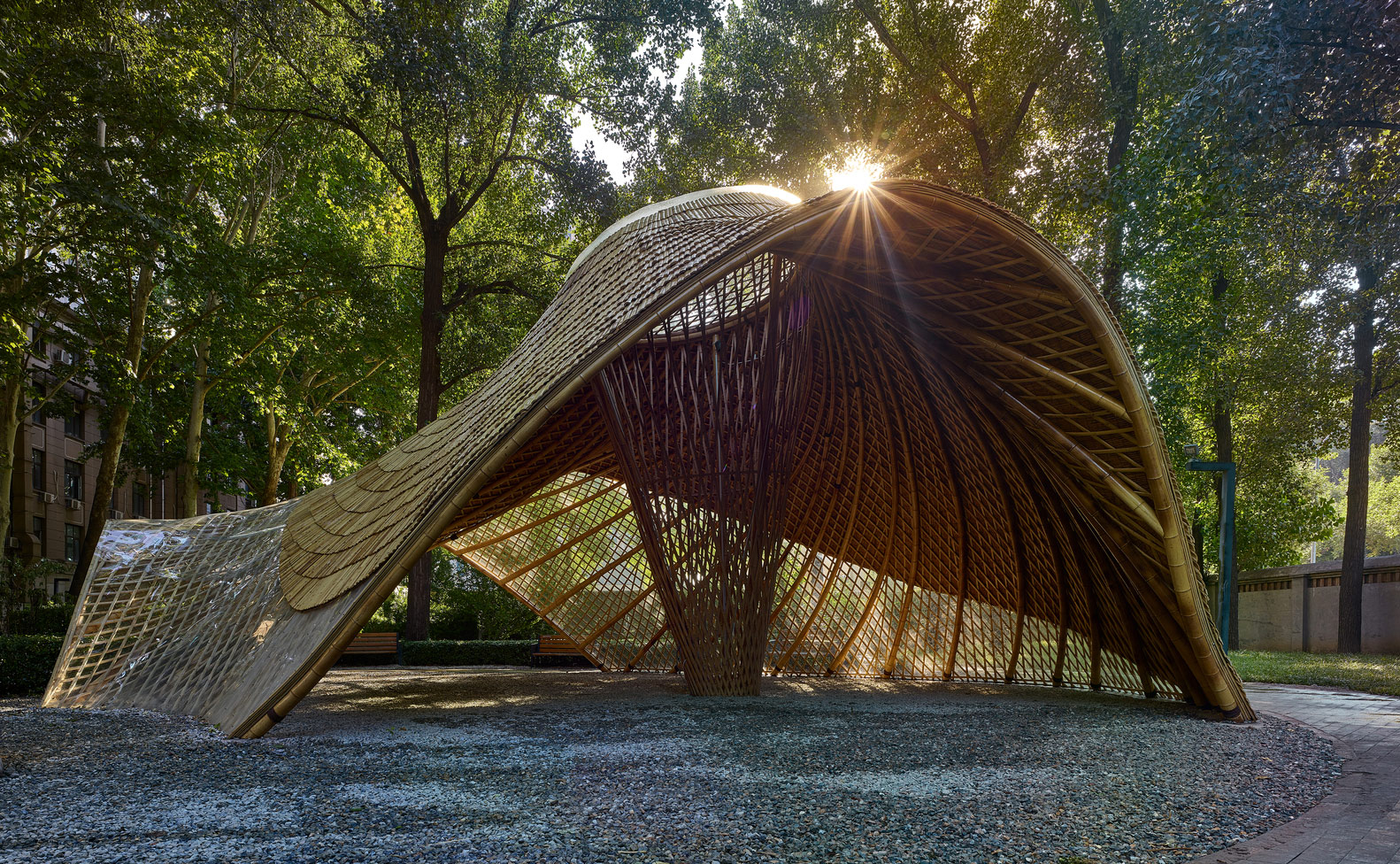

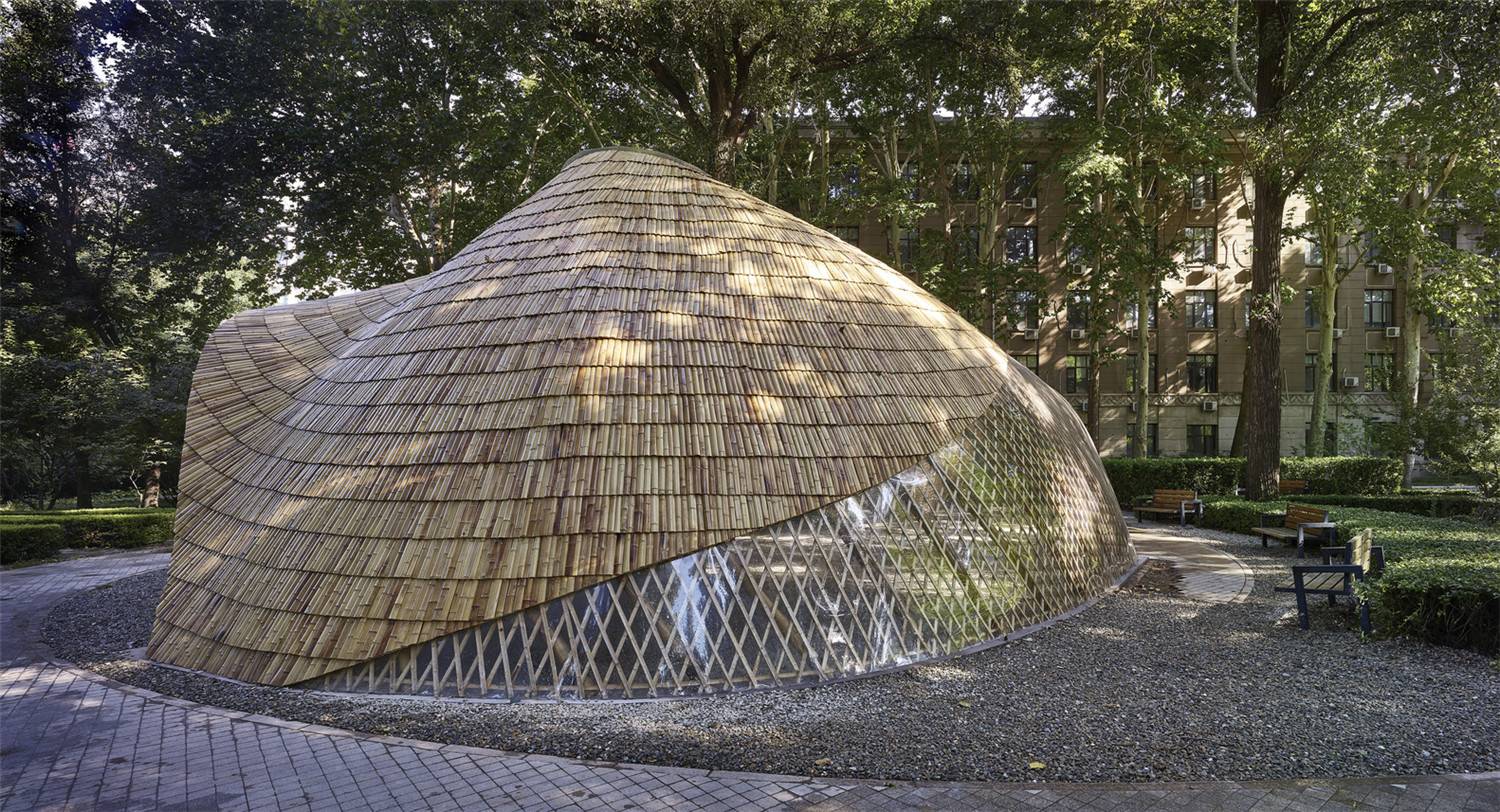

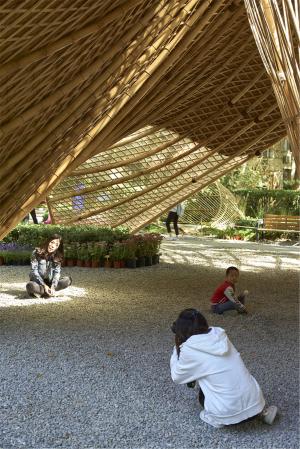

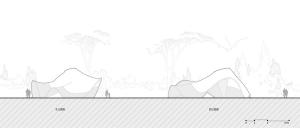

竹亭結合校園主要道路的朝向以及樹木、綠籬和紀念石的位置，設計了多處高高低低的曲線形開口，方便人從各個方向自由穿越，原有的部分綠籬保留延續到亭內，頂部升高束起設為圓形采光口，將風、陽光和綠植引入內部，打破遮棚的沉悶感，形成了云卷飛揚的概念方案。

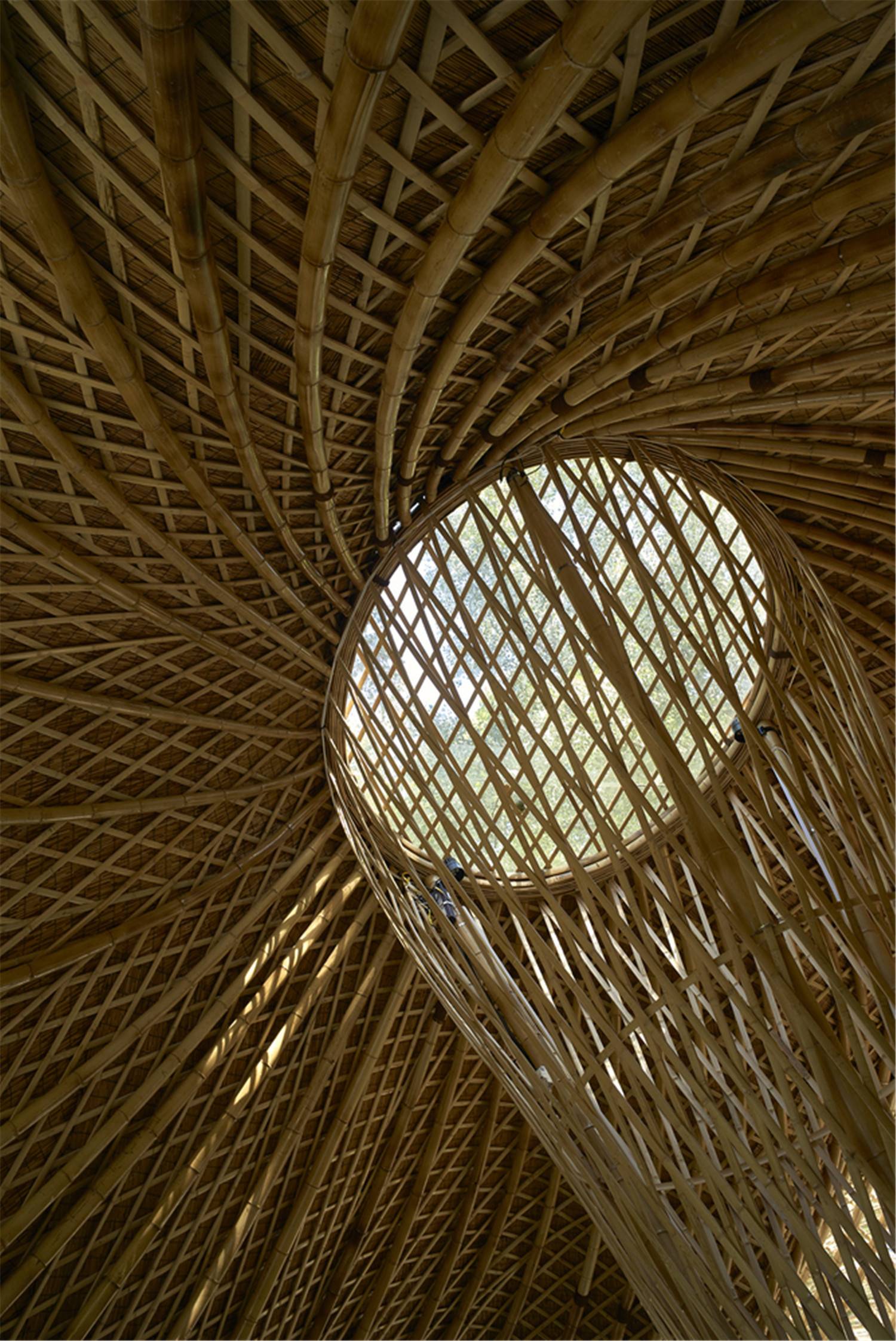

概念方案引入數字模型，與結構工程師及竹構廠家進行建造邏輯梳理后，分步生成關鍵構件。首先，確定基本曲線的定位和形態，包括各個方向的開口以及頂部的圓洞，據此生成曲面屋頂和中心圓錐筒。

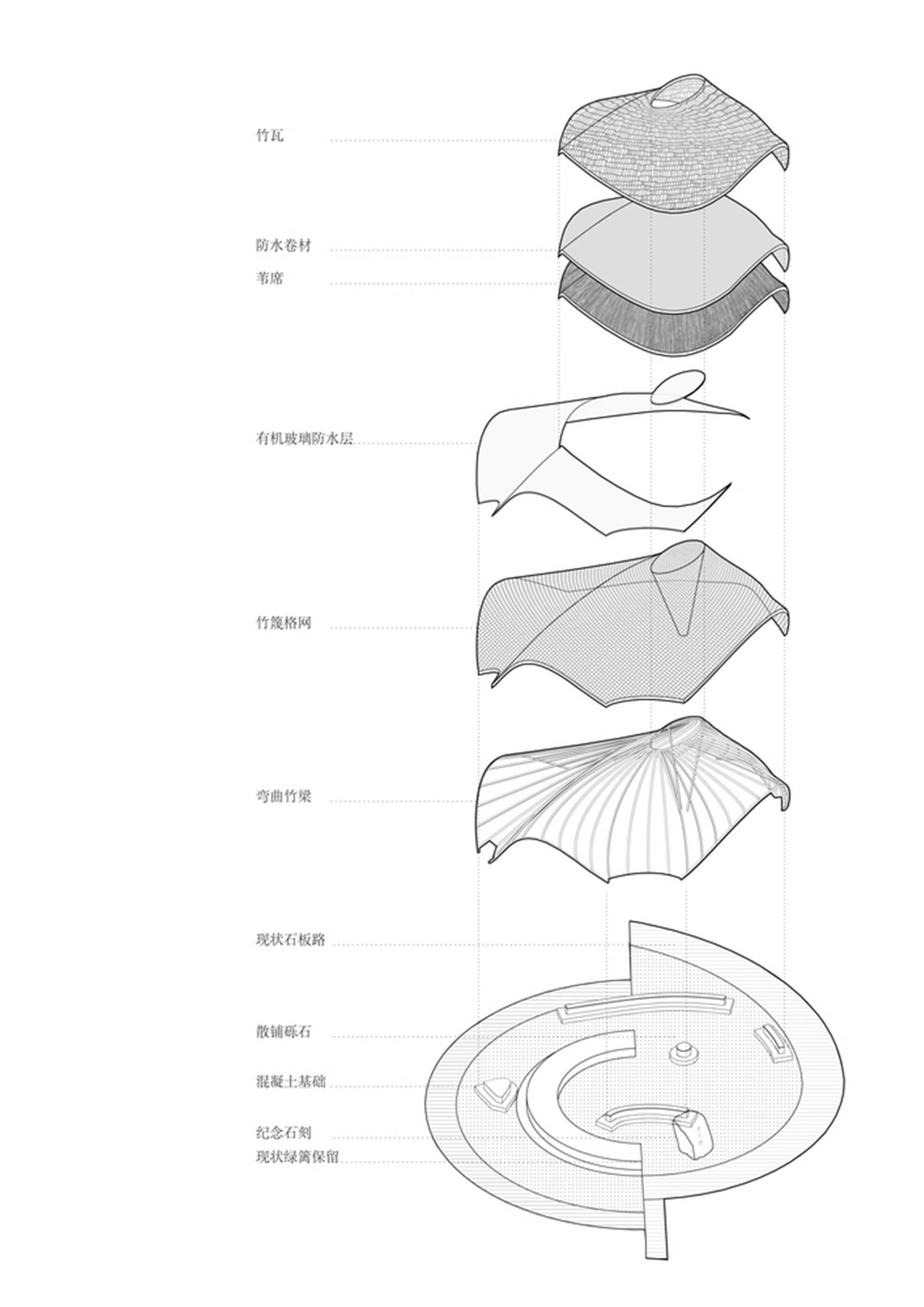

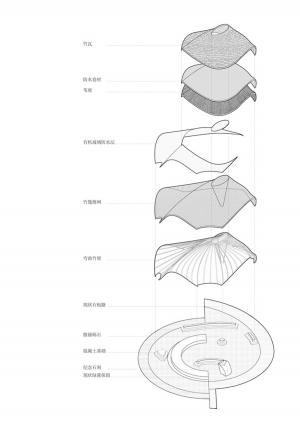

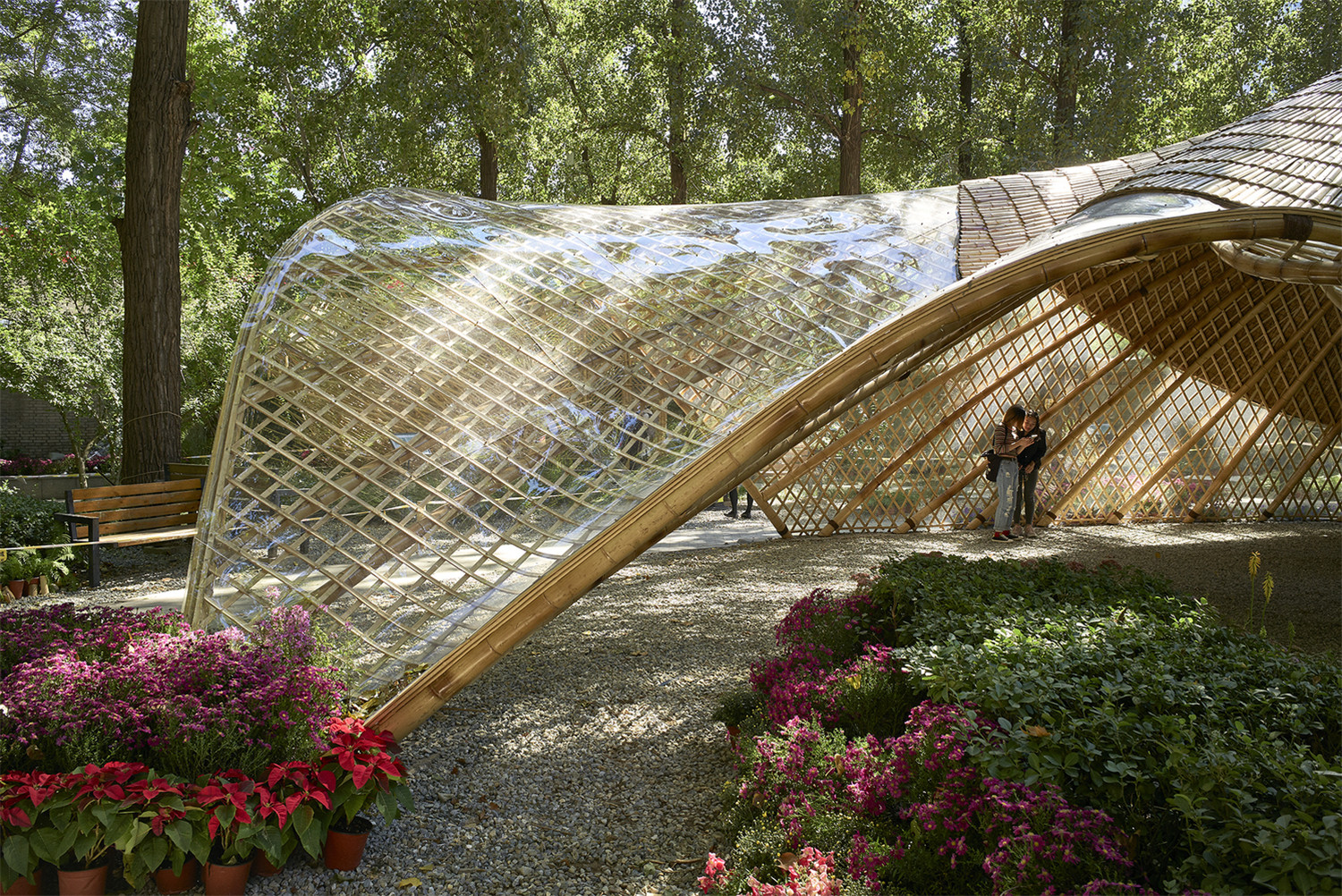

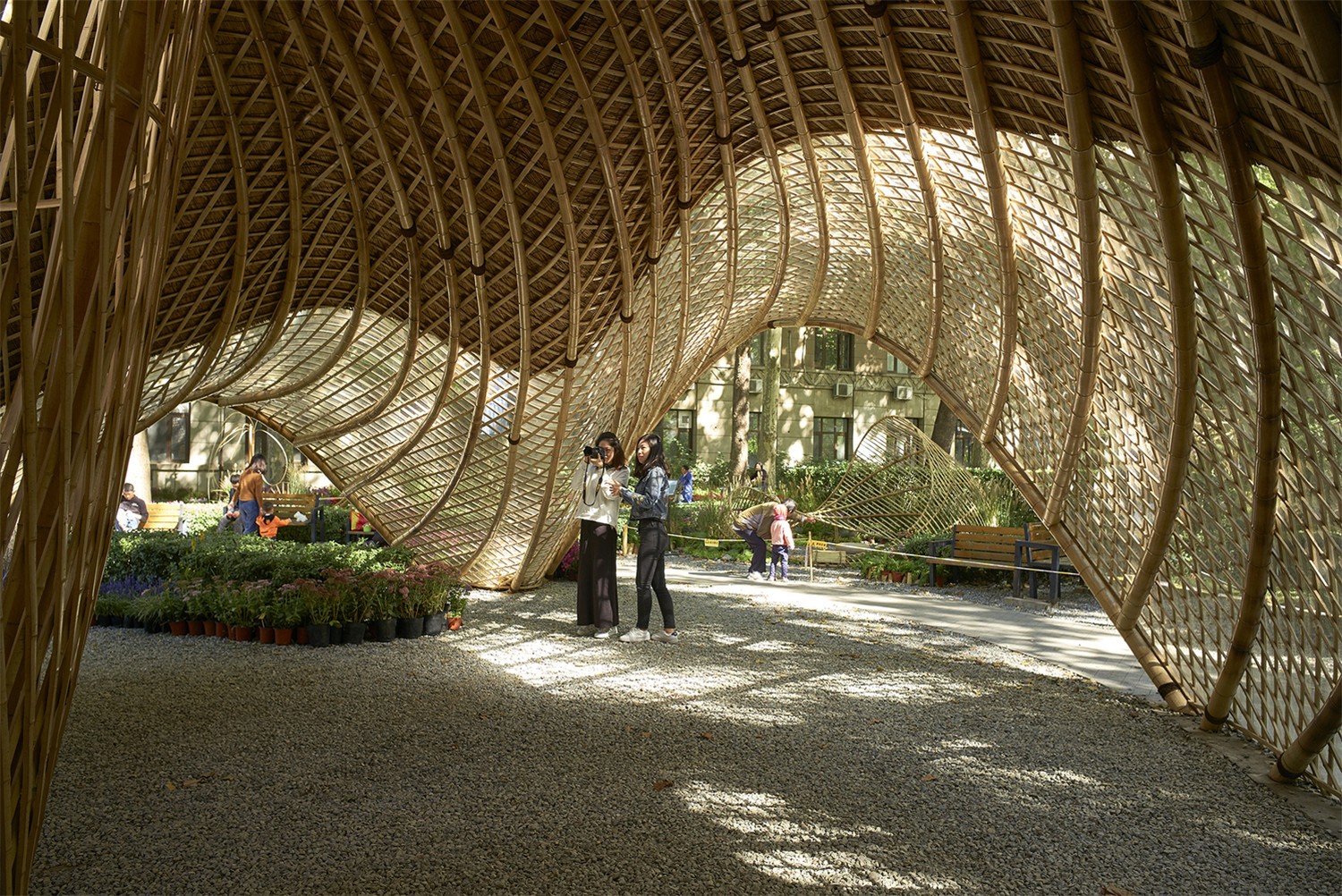

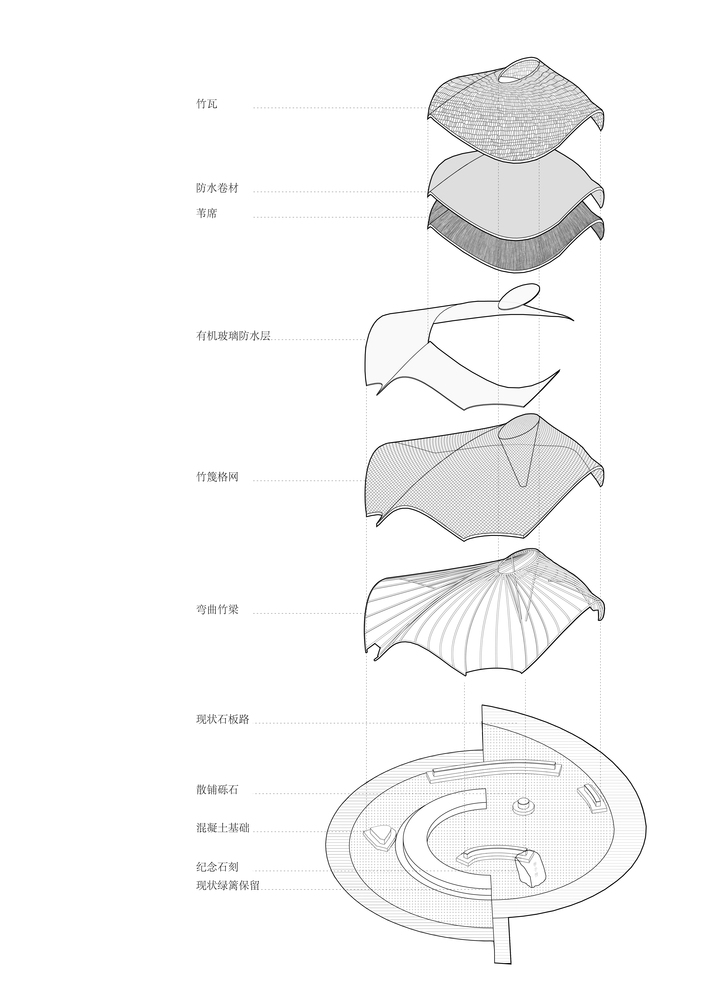

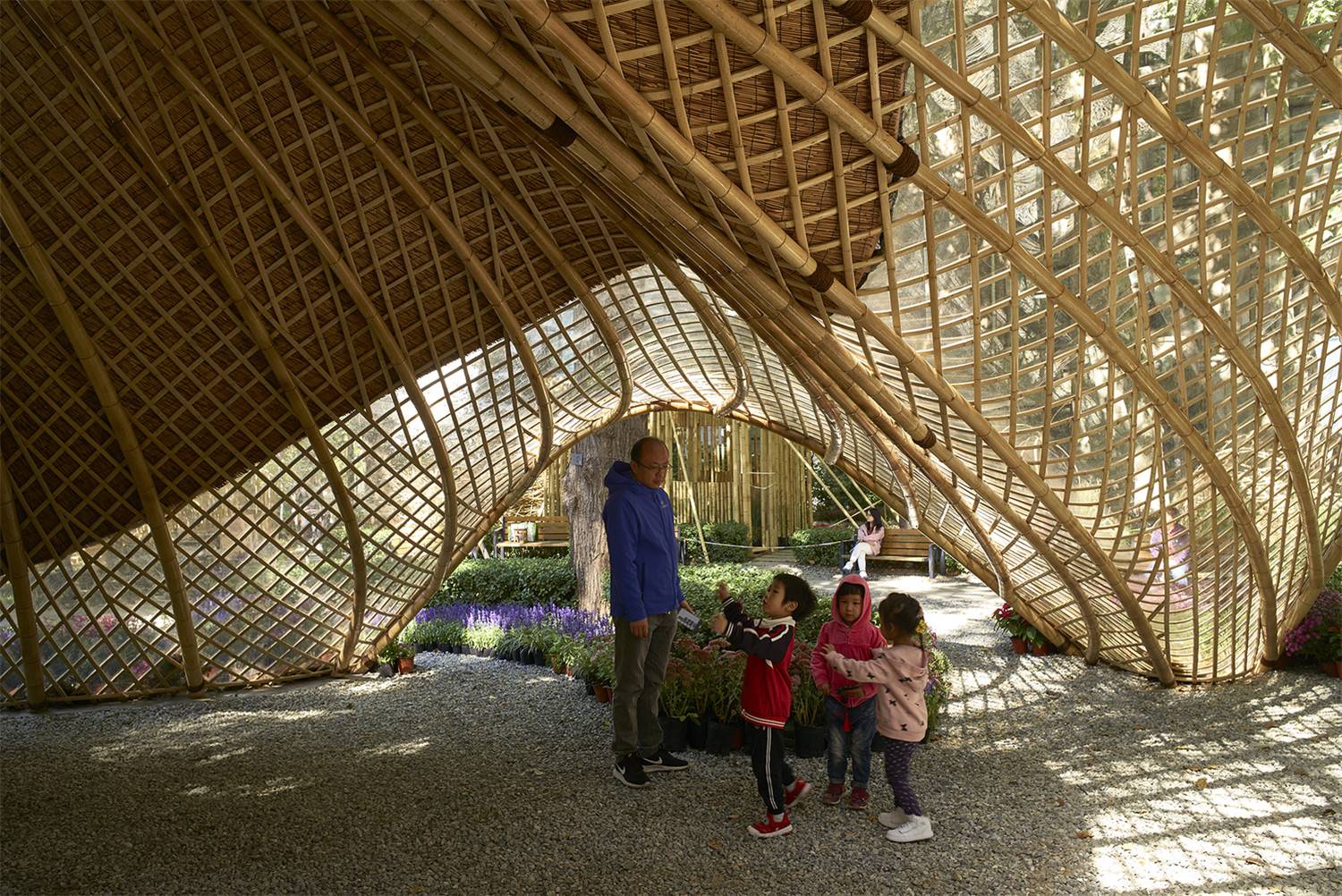

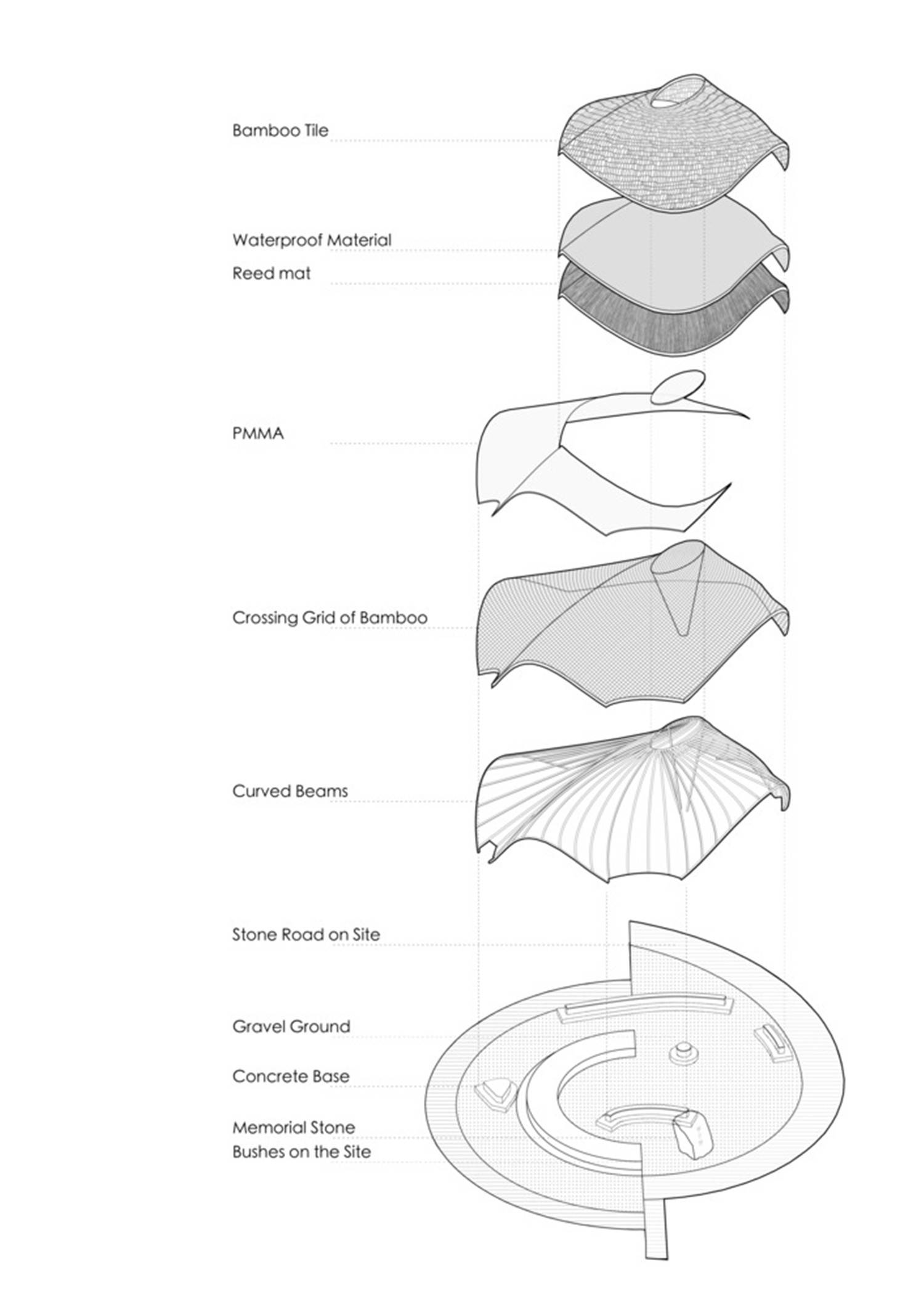

然后，根據經驗估算的梁間距，從曲面生成提取所有曲梁，并在曲梁上方附加一層菱形交叉的竹篾網格，將整個屋面結構連成一體。最后，兼顧防雨與采光的需求，采用兩種適用于曲屋面材料，竹瓦和有機玻璃板，進行曲面定位。

榫連卯合——結構分析與構造落實

原竹結構的歷史由來已久，尤其在盛產竹材的南方，多用于房屋、橋梁等。雖沒有明確的結構計算，但是經竹構廠家和結構工程師的經驗估算，依然可以滿足建造需求。本次竹亭方案的形體尺寸、結構形式以及構造節點，均與廠家和結構工程師共同推敲完成。

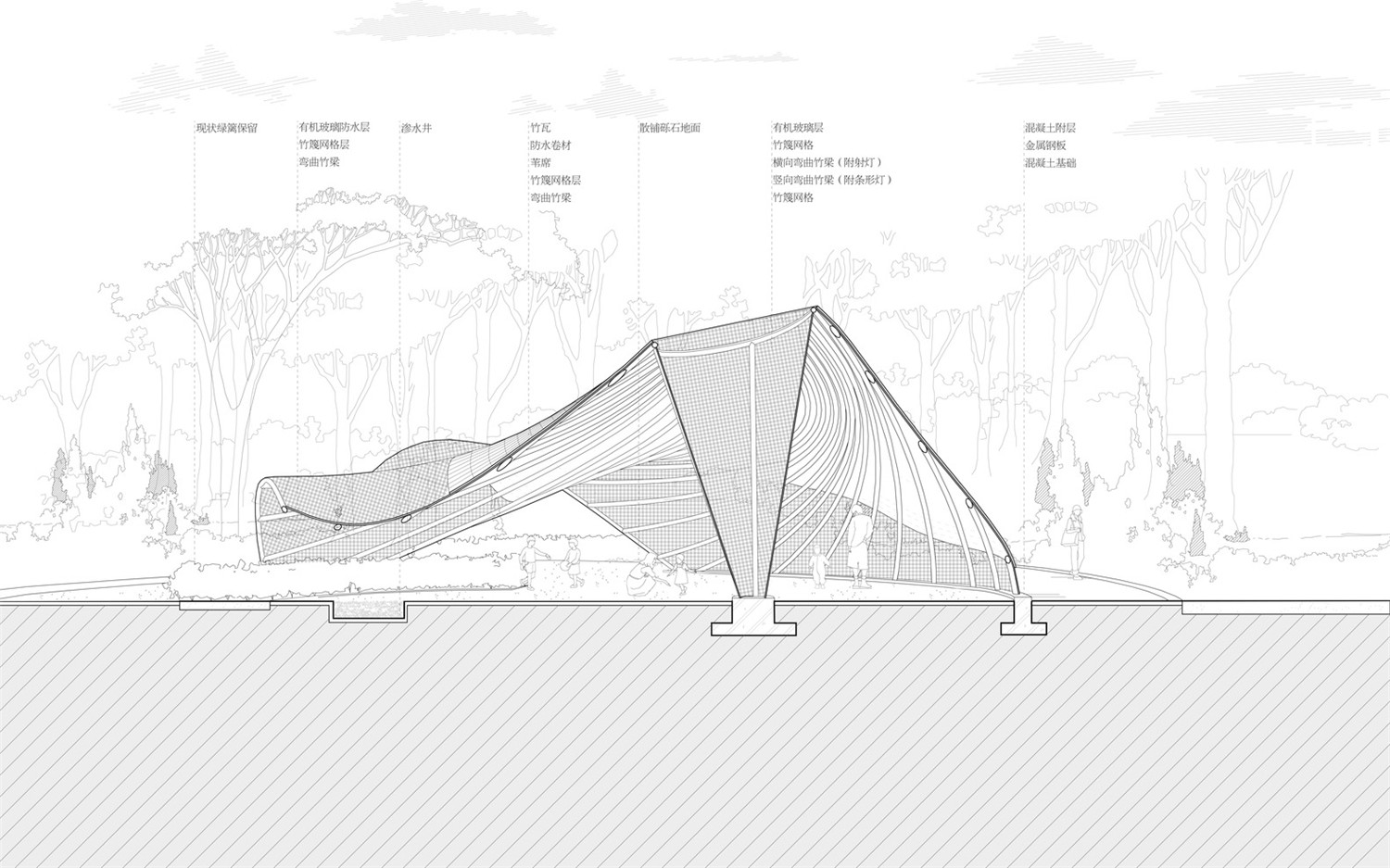

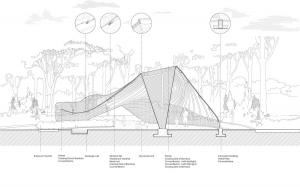

經過數字設計工具提取的竹梁在工廠內預制加工編號，再到現場搭接。竹梁落地處利用金屬連接件與現澆混凝土條基礎固定，不同方向的竹梁采取通用的傳統竹構交接。

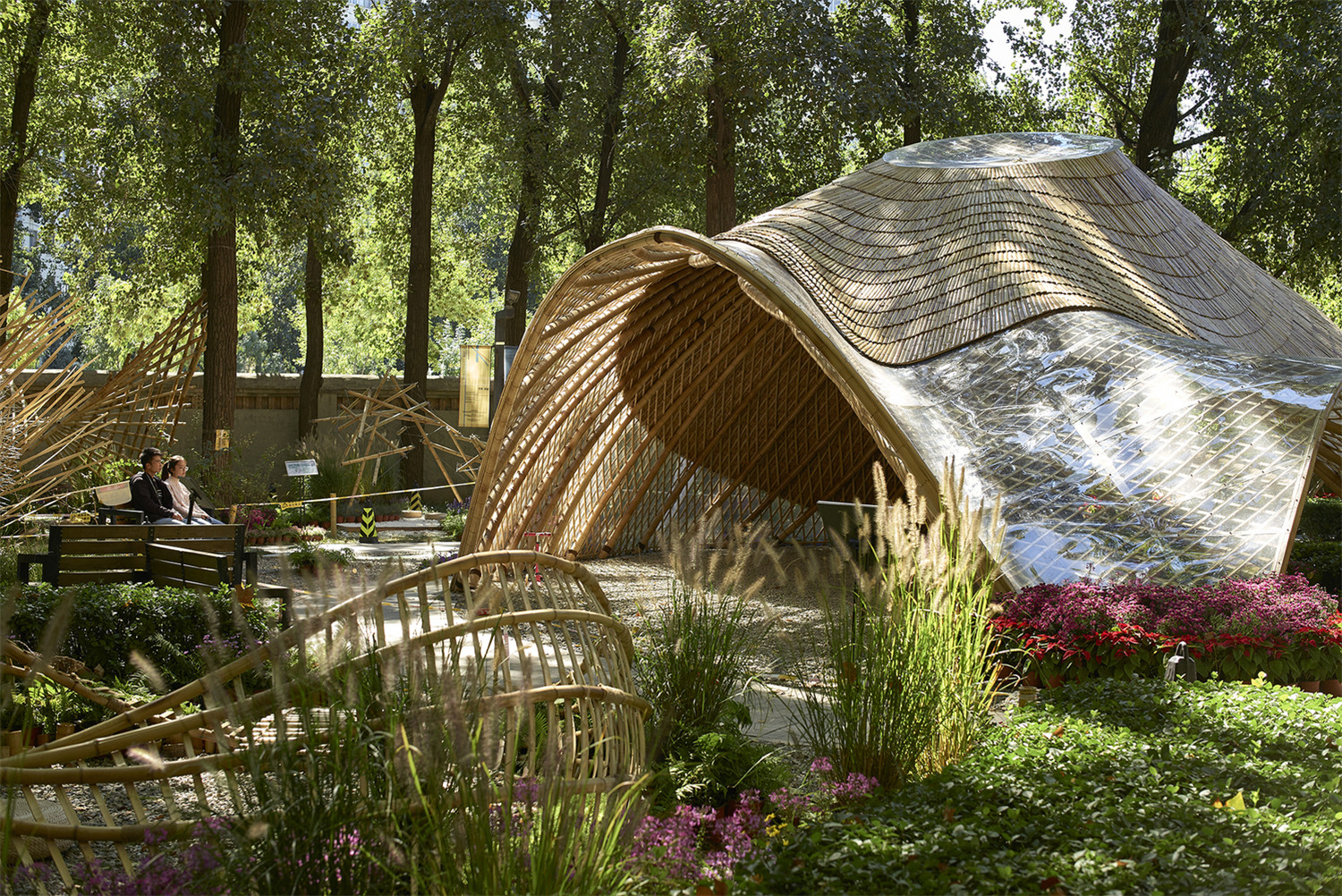

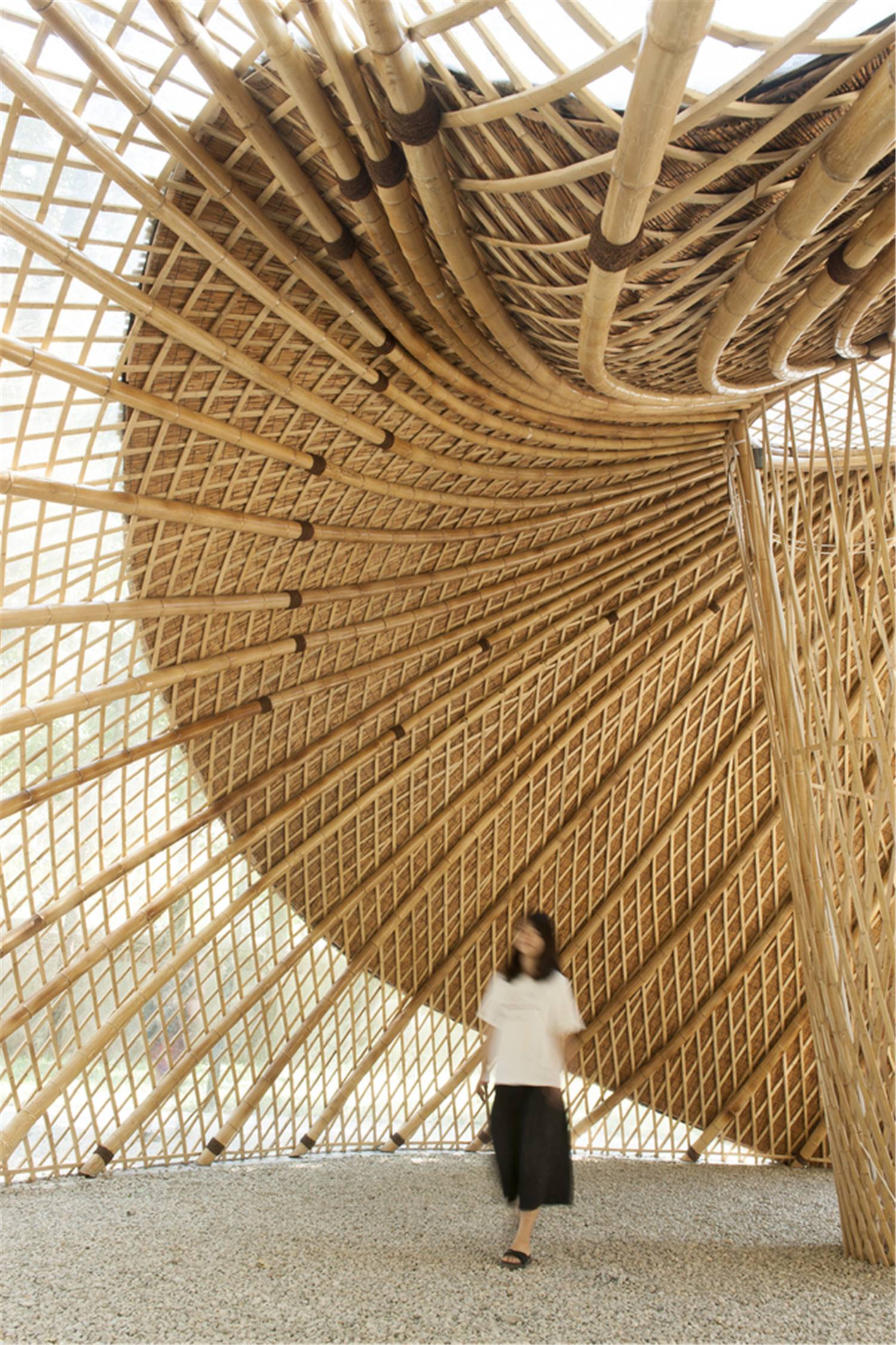

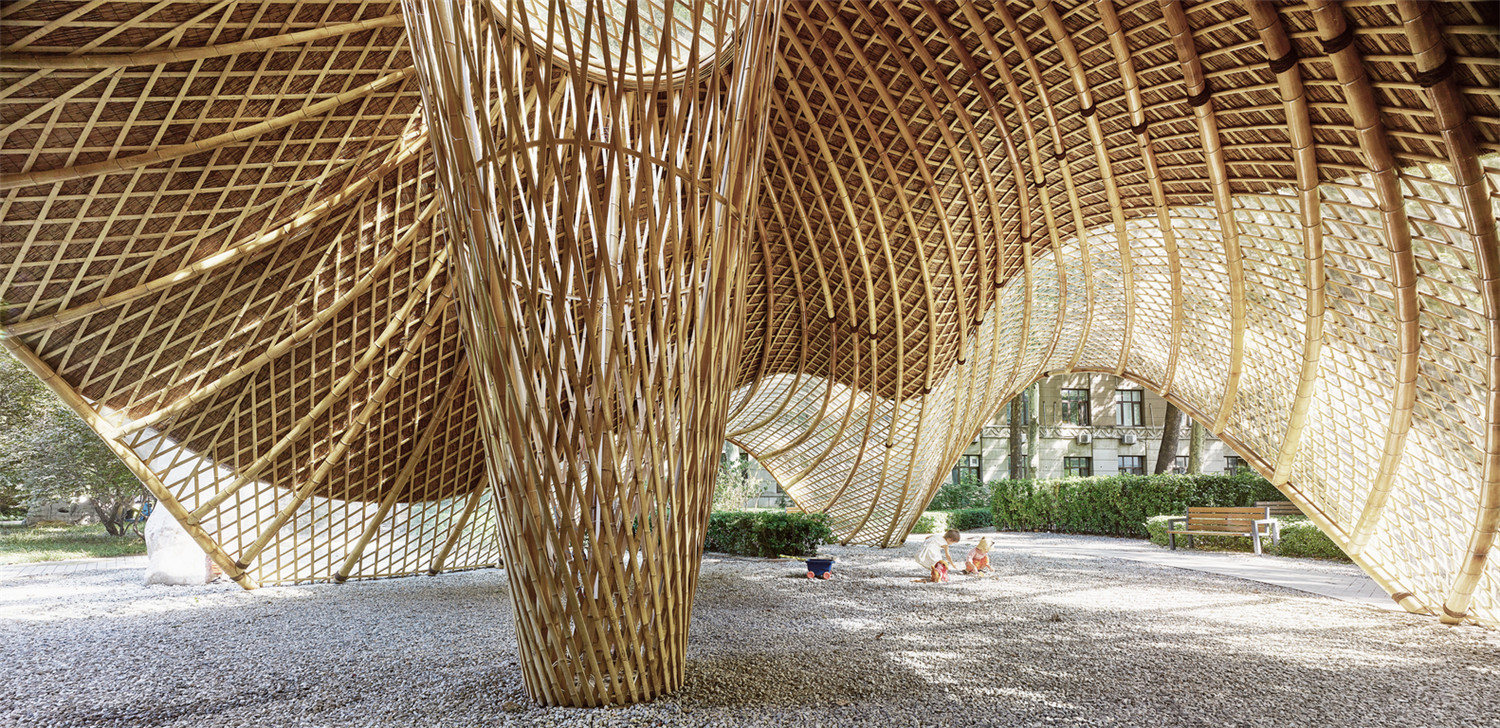

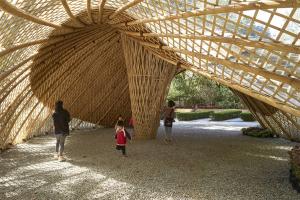

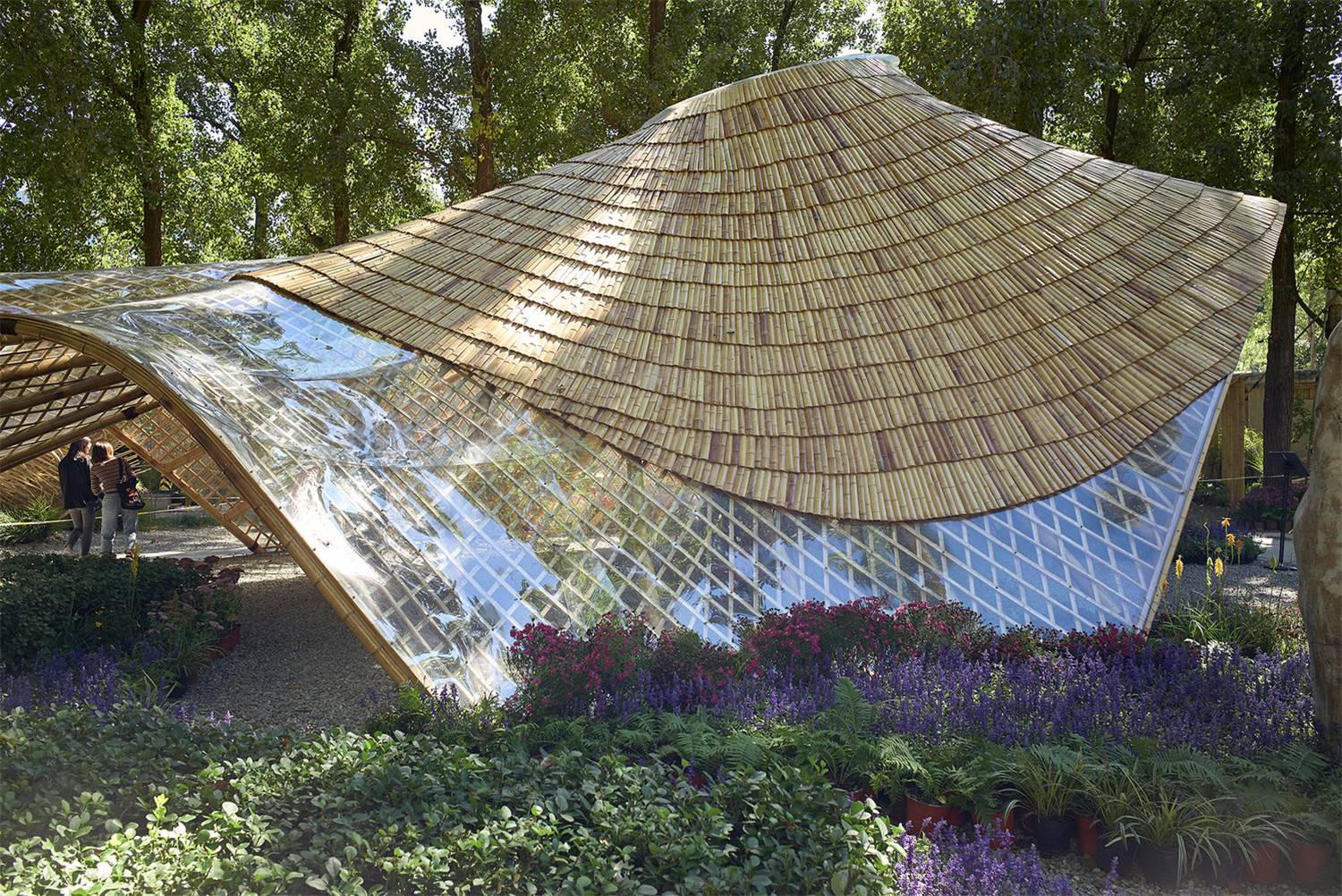

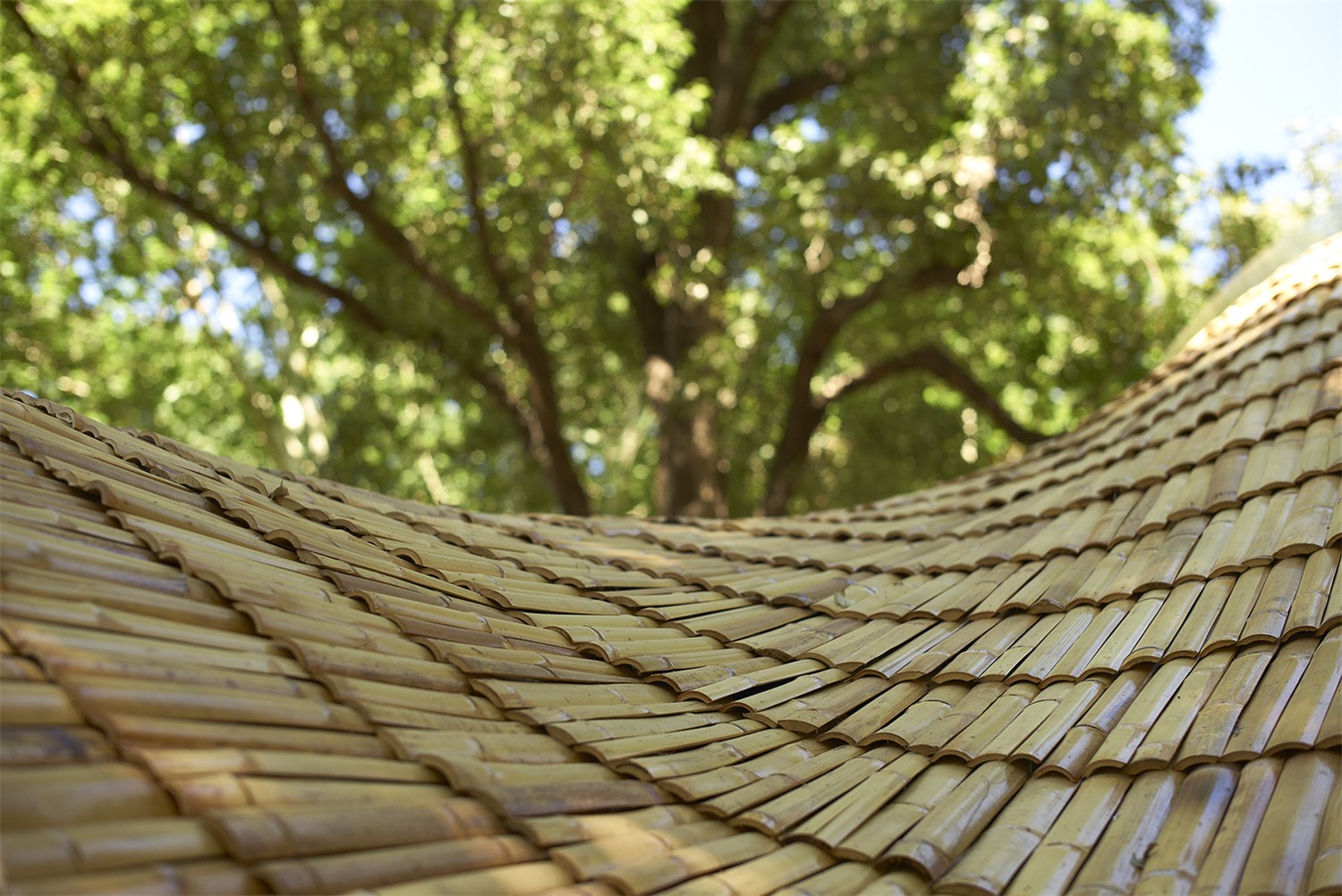

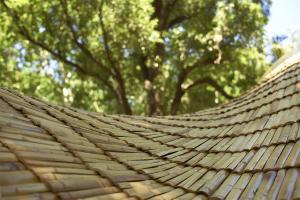

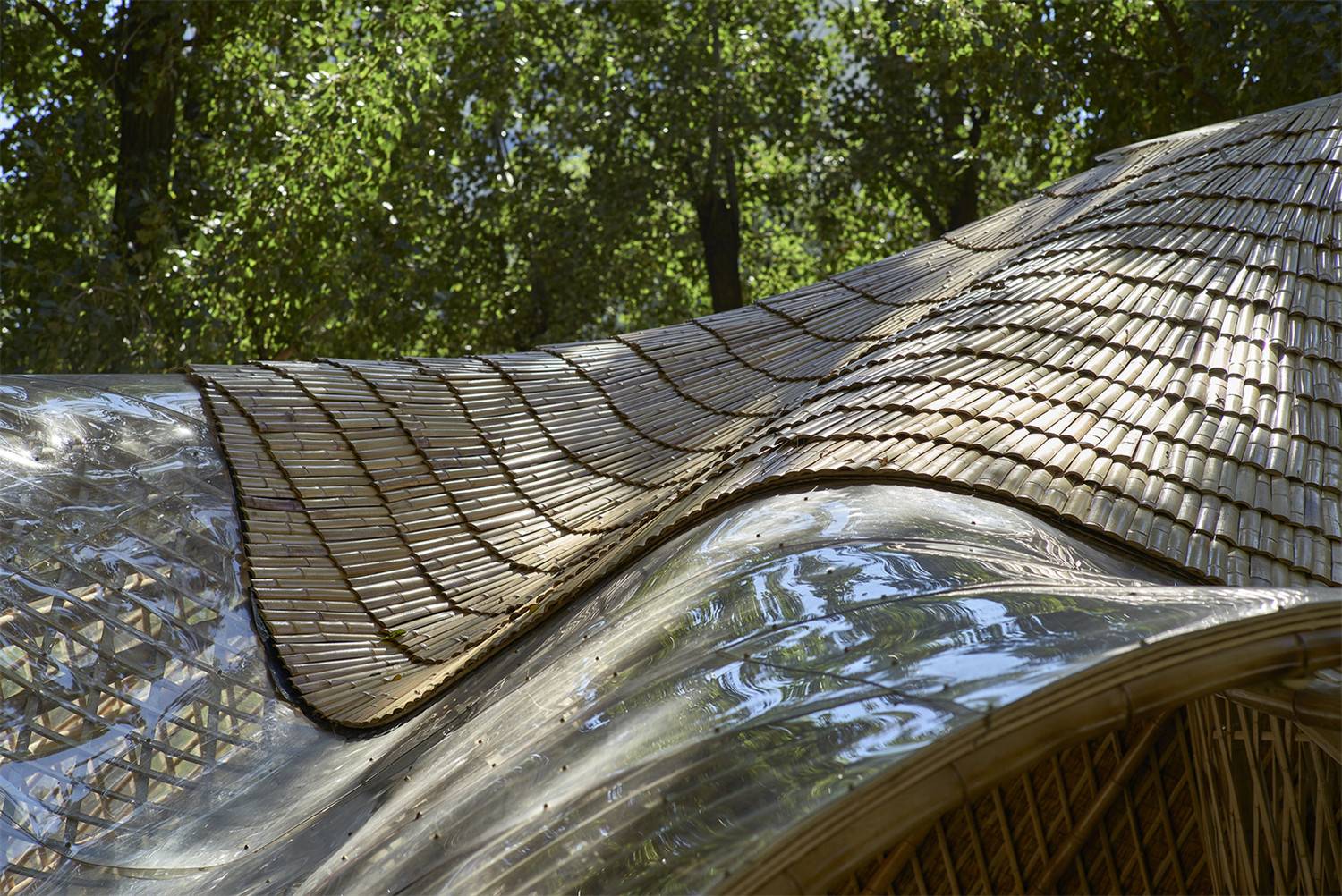

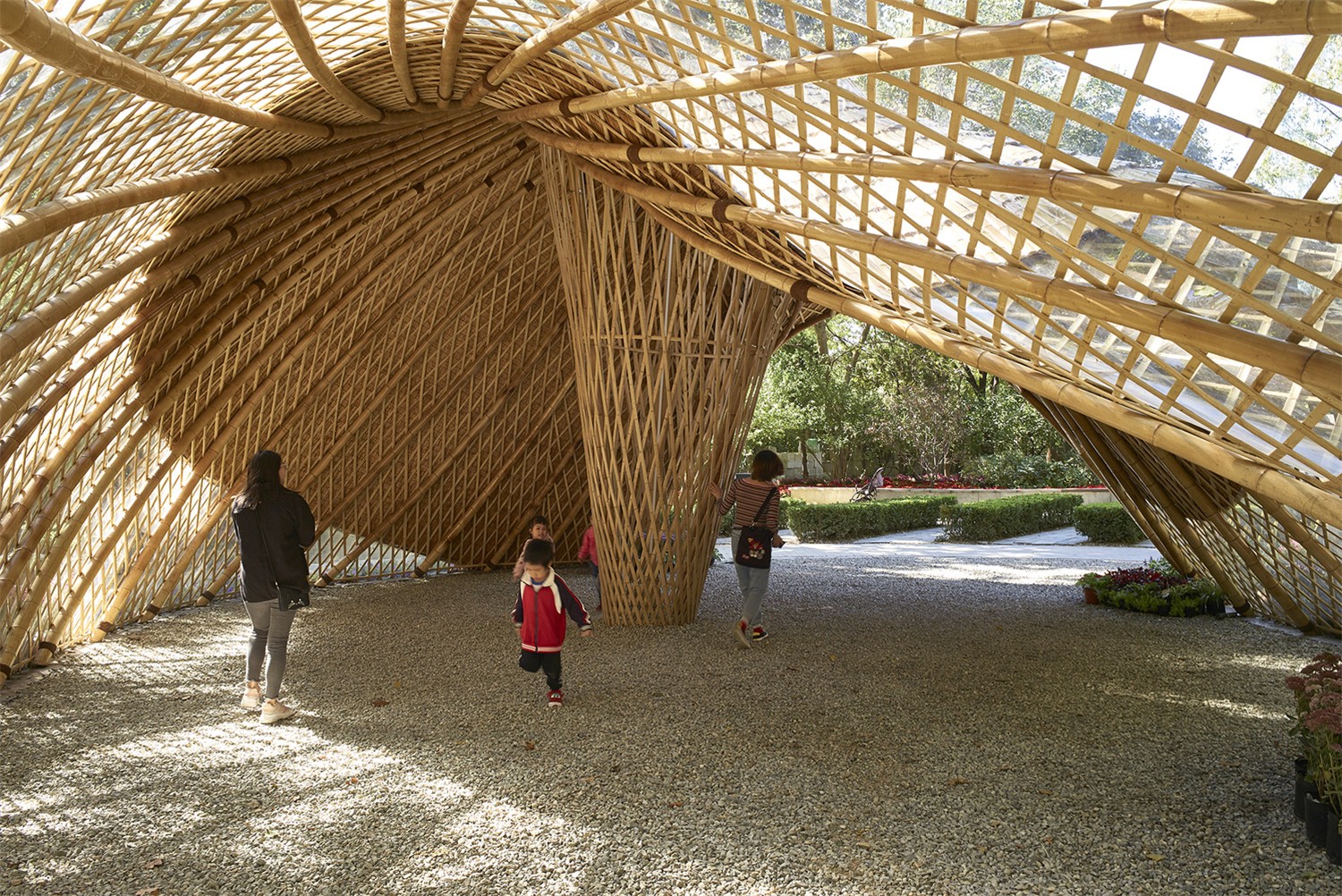

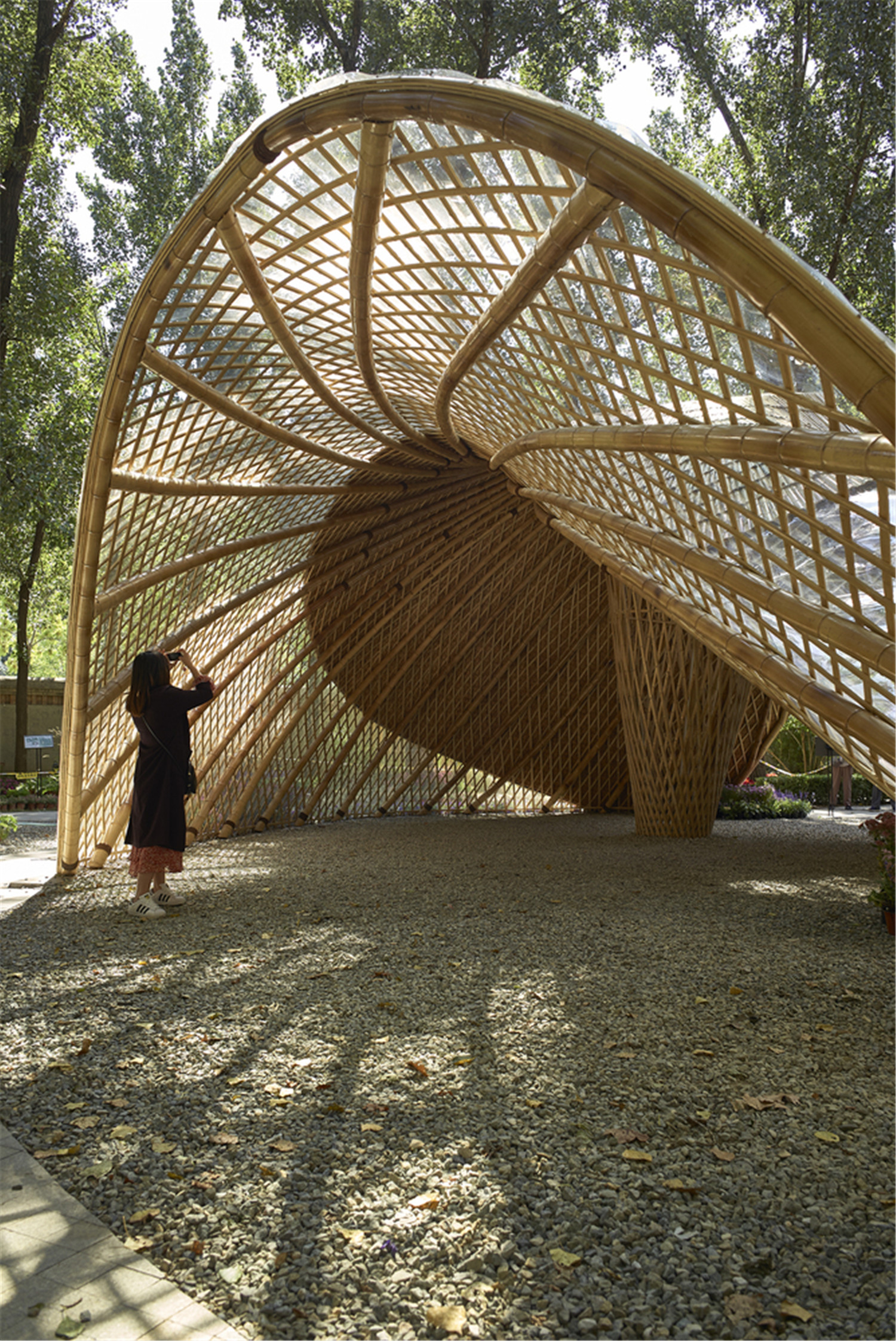

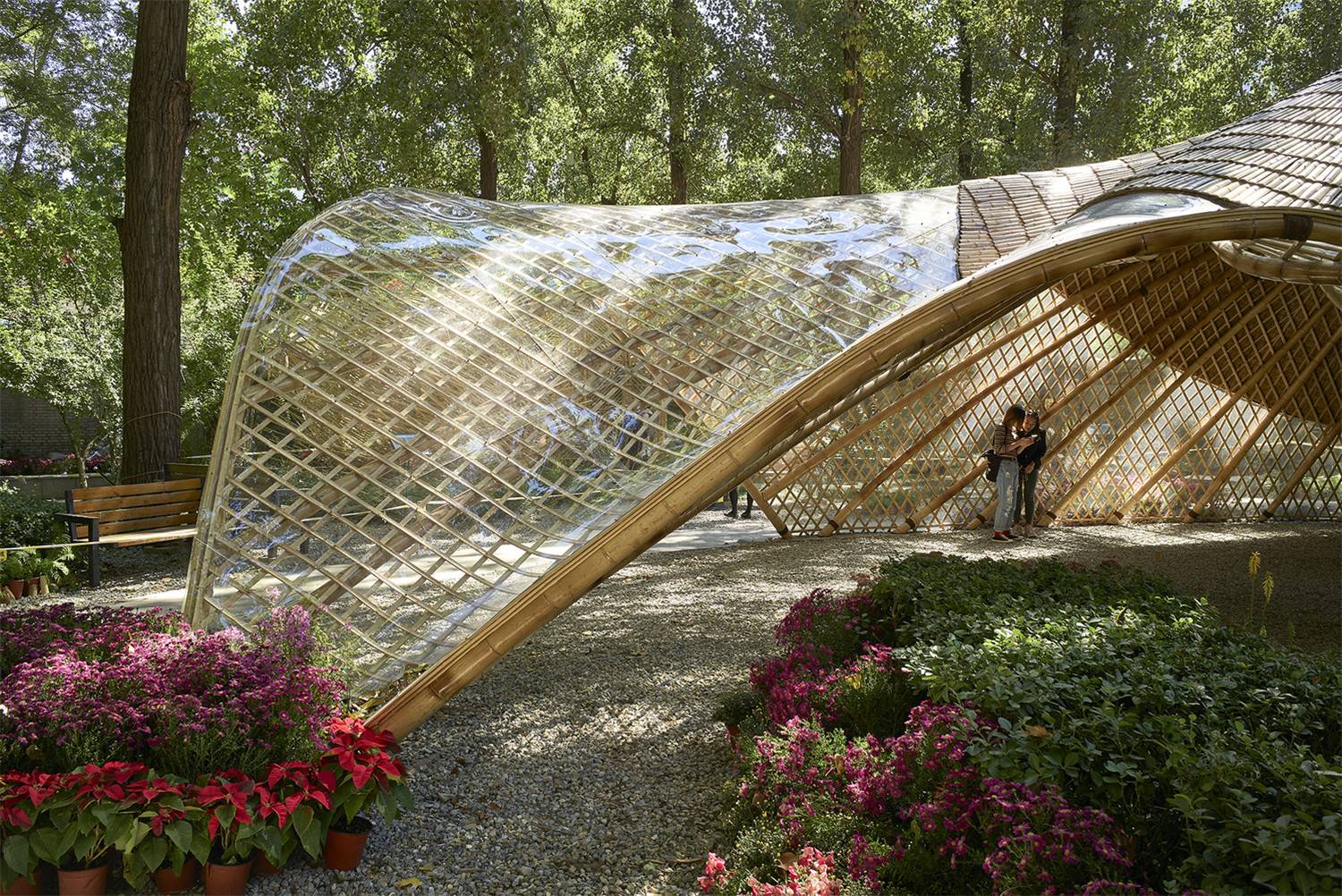

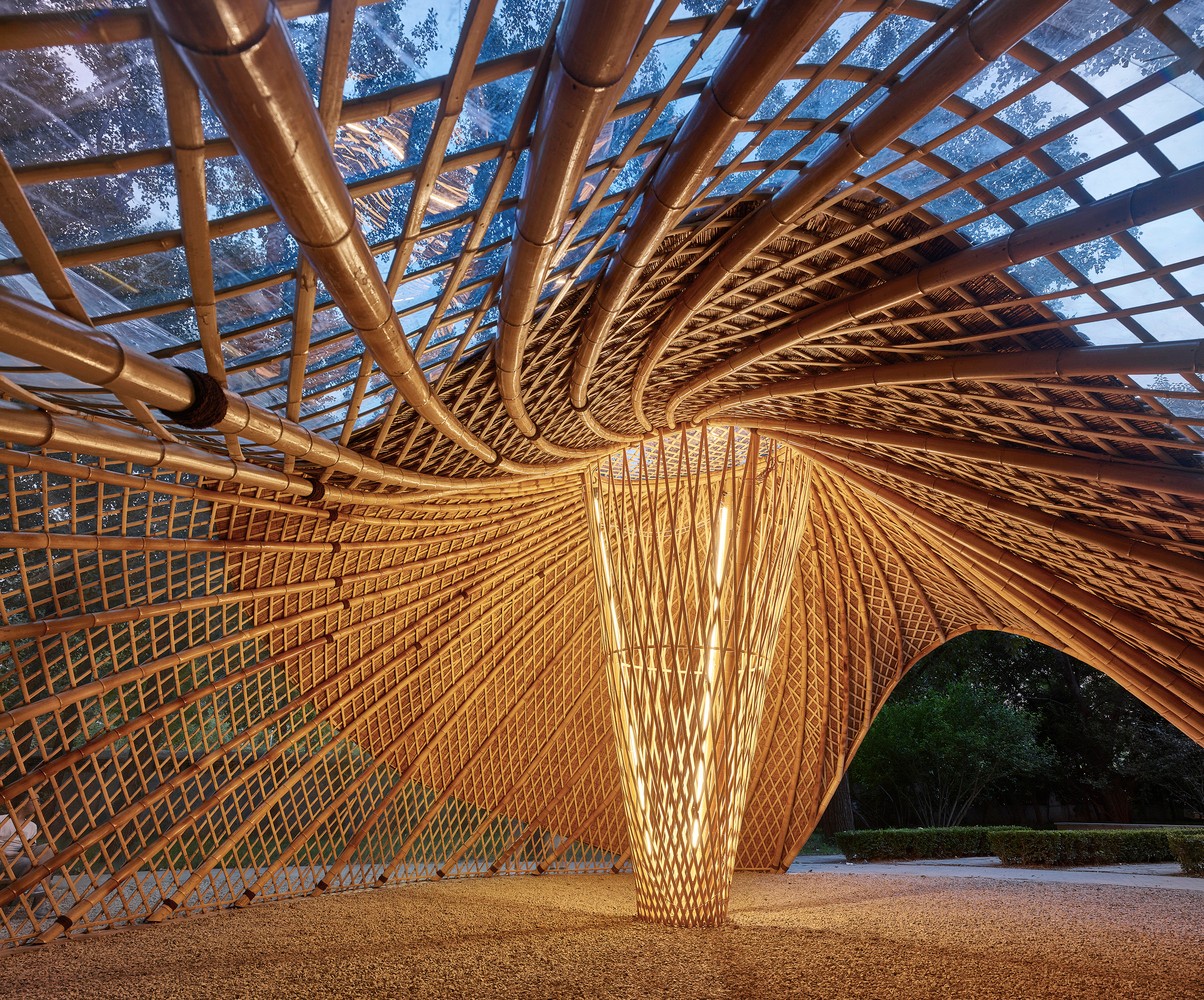

屋面兼顧防雨遮陽和引入陽光的需求，考慮到局部曲形屋面的近人感受，采用了竹瓦和有機玻璃板，竹瓦下方覆蓋防水卷材及葦席。中心圓錐筒既作為結構支持，又結合日光和照明，為竹亭夜間使用提供燈光。場地采用，由內而外找坡，外側局部設卵石滲水坑，避免竹梁基礎落地部位積水等等。

原竹工藝與現代工具技術結合的過程中，各種材料和節點的選擇也保留了一定的容錯度，這與現精準的裝配式鋼、木結構有所不同，原竹的工廠加工允許一定誤差，在現場通過竹篾、竹瓦等進行靈活調整，依然保存了傳統的手工藝特征。

通過竹亭的建構邏輯梳理，我們期待不僅僅設計了這一片云，更是與竹構廠家共同嘗試了一種適應當下條件的可操作類型方案，風起云動，結合不同的場地條件，靈活進行復制變化應用。
