一、項目概況

屯梓河是屬于深圳市龍崗區，深惠交界河流，設計范圍為龍崗大道至深惠交界處，河道長度2.86 km，隨著上游惠州側工業的發展，昔日的水庫變成了承接上游污水的納污湖，本次改造以水質保障為核心，以生態修復、營造及多重體驗為重點，積極探索水利、生態、景觀等多專業共融協作的新模式。

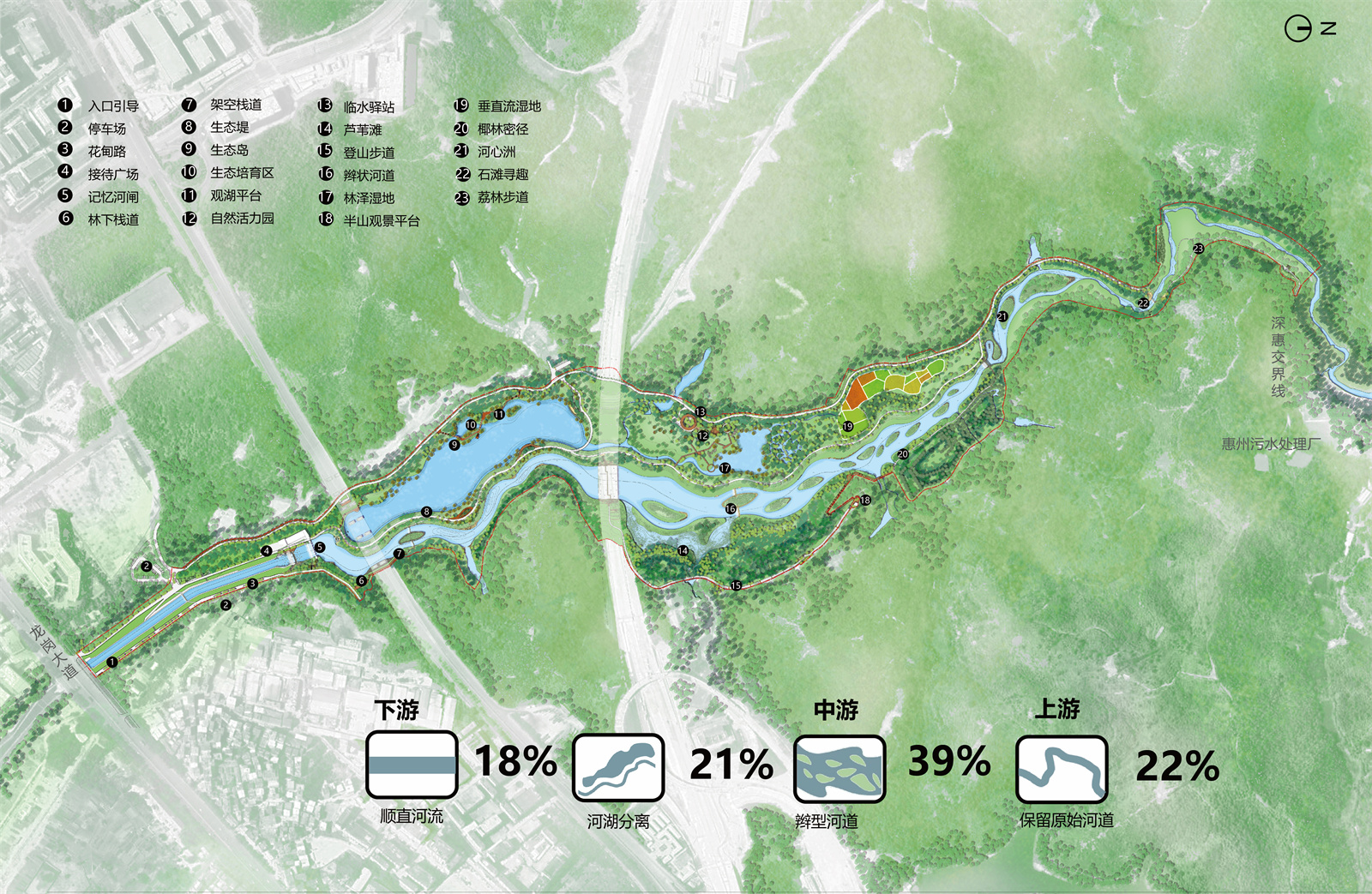

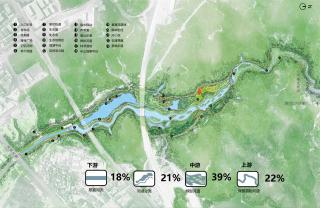

總平面圖

二、設計理念

本案圍繞一個核心、兩個重點和多重體驗開展設計。

一個核心：以水質保障為核心。通過定期檢測發現，惠州側來水存在不達標劣V類水質。河道內底泥淤積嚴重，經檢測底泥重金屬超標。本方案通過建設垂直流人工濕地、生態隔堤，構建河流水質保障系統、湖泊水質保障系統和濕地水質保障系統形成組合型濕地體系，確保碧道水質達標。

重點一：生態修復與生境營造。項目位于生態控制范圍內，毗鄰生態保護底限區。方案堅持保護與治理并重，優先保護，適度干預，恢復生境。通過生態護岸設置，擺石凹岸、木樁護岸、河石倒木、溝谷、洄水灣等，形成多樣的活岸線系統，營造深潭、淺灘、島嶼、沙洲等多樣生境。

重點二：多重生態游徑營造。結合周邊資源，營造多重生態體驗游徑，6km環狀游徑、5km環線登山徑、3km治水科普游徑、2km自然教育半日游徑，不同游徑不同體驗。

三、項目亮點

采用低干預、低維護的設計建造模式，改善生態環境的同時植入自然體驗設施，讓昔日的納污湖重現生機，重回大眾視野。

創新點一：智慧的分水系統?；葜輦?cè)來水水質不穩定，針對不同來水情況，結合智慧水務系統，分兩種工況，并按照“四六分”和“二八分”實現對水質的精準管控，滿足碧道規劃對河、湖水質達標的不同要求。

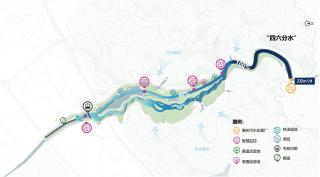

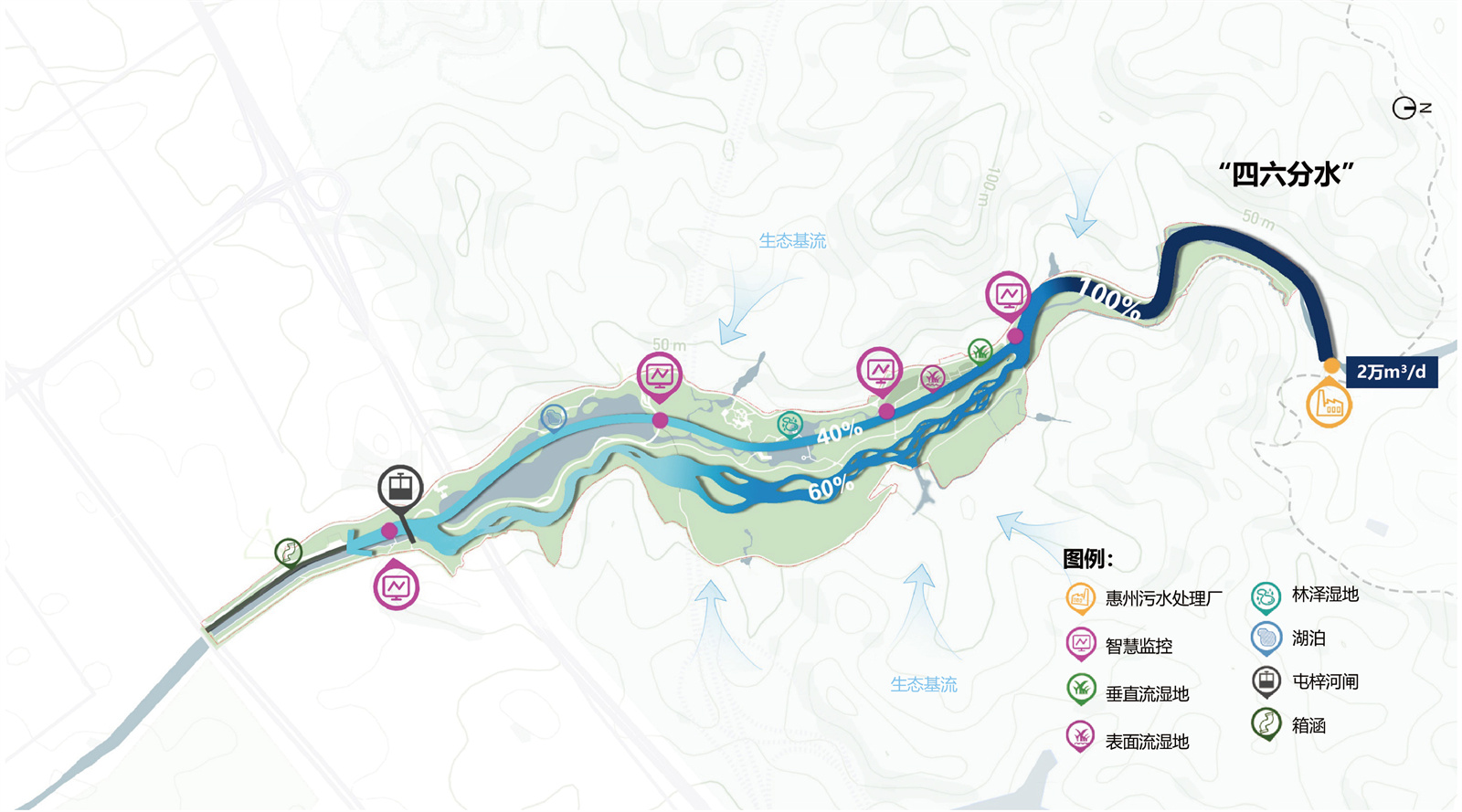

“四六分水”系統圖

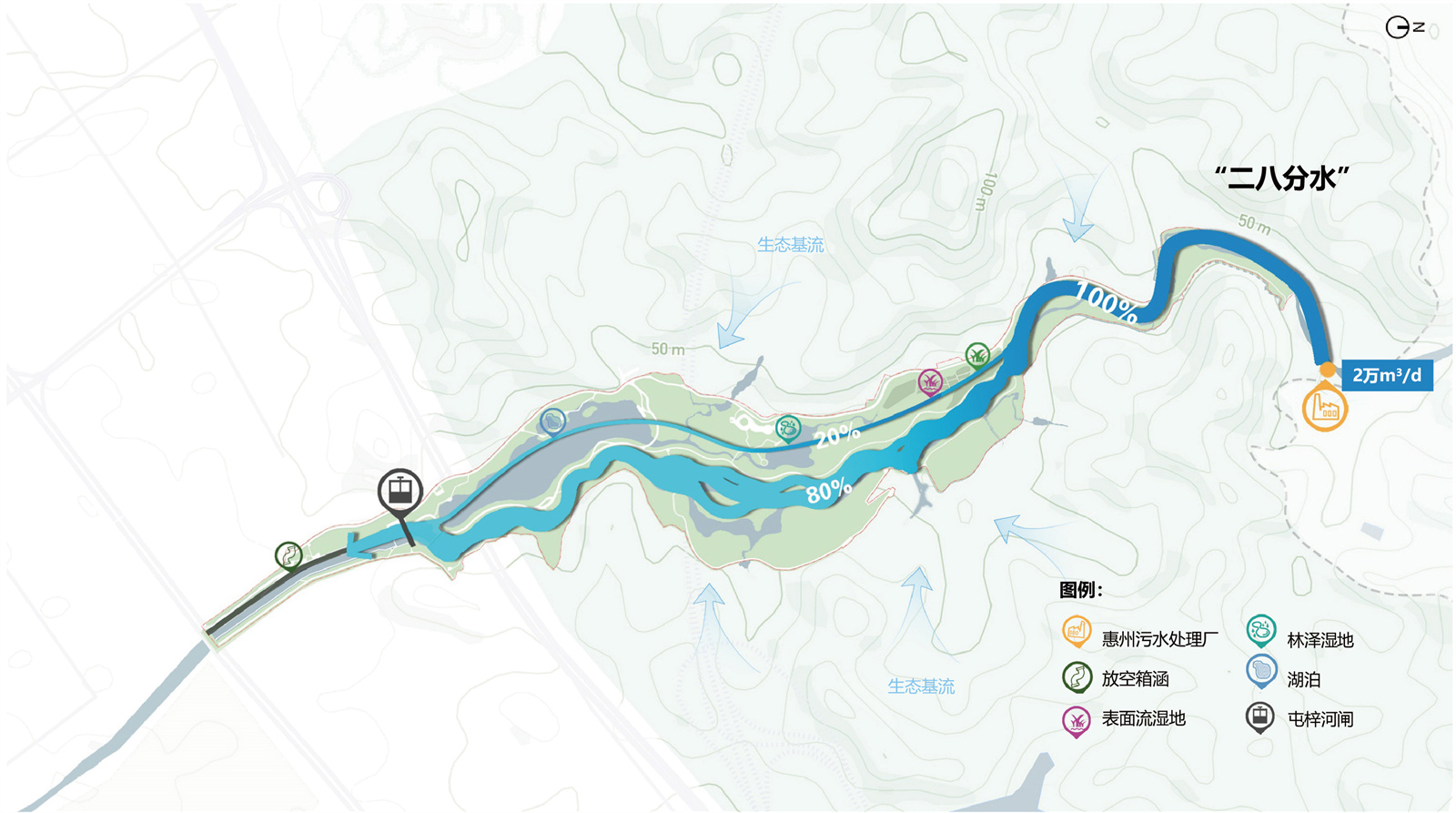

“二八分水”系統圖

創新點二：三大系統保障水質達標。河流水質保障系統：河道側通過梳理現狀單一形態變成辮型河道，加大水體接觸面積105%，通過設置生態壅水堰，并種植具有凈化水質功能的水生植物，保障河道水質達到IV類。濕地、湖泊水質保障系統：在上游河道洄水灣進行取水，并設置垂直流人工濕地、自然濕地、林澤濕地等多維濕地系統保障生態湖泊水質穩定；通過修筑土堤，實現“河湖分離”，將水體經上游濕地凈化后進入到湖泊，湖泊內構建親水型“水下森林”3.8萬平米，保障湖體水質長期穩定。

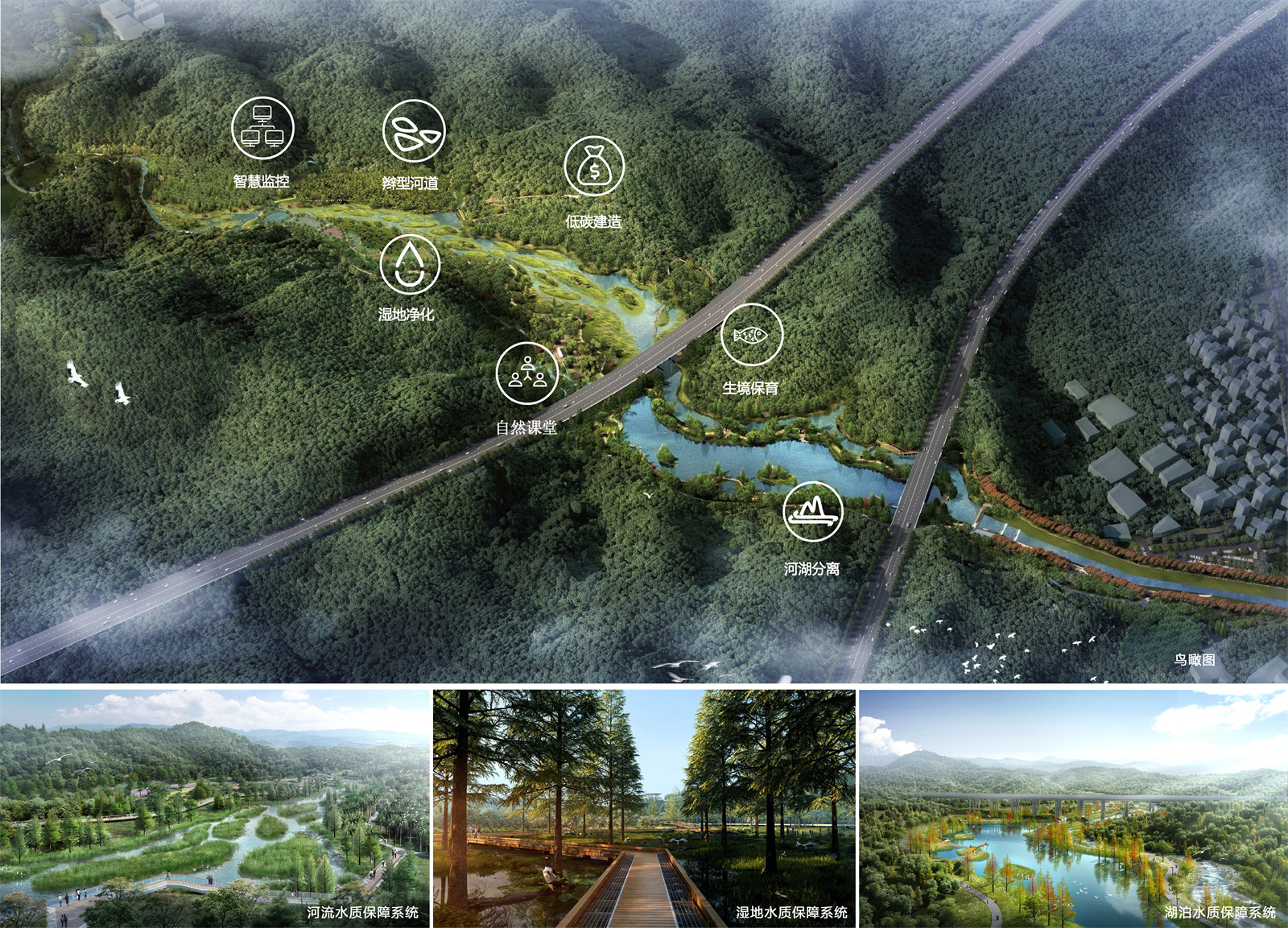

三大系統保障水質圖

創新點三：生態工法的營造措施。生態堅持優先保護，適度干預。保護茂密成片的林地；對上游段蜿蜒河段全面保護現狀的礫石灘、灘洲，中游段在原有灘涂地基礎上梳理出辮型河道，下游段將人流活動集中與生態堤之上，保護兩岸原有生境，即滿足人的游覽需求，也滿足生物棲息地的需求。

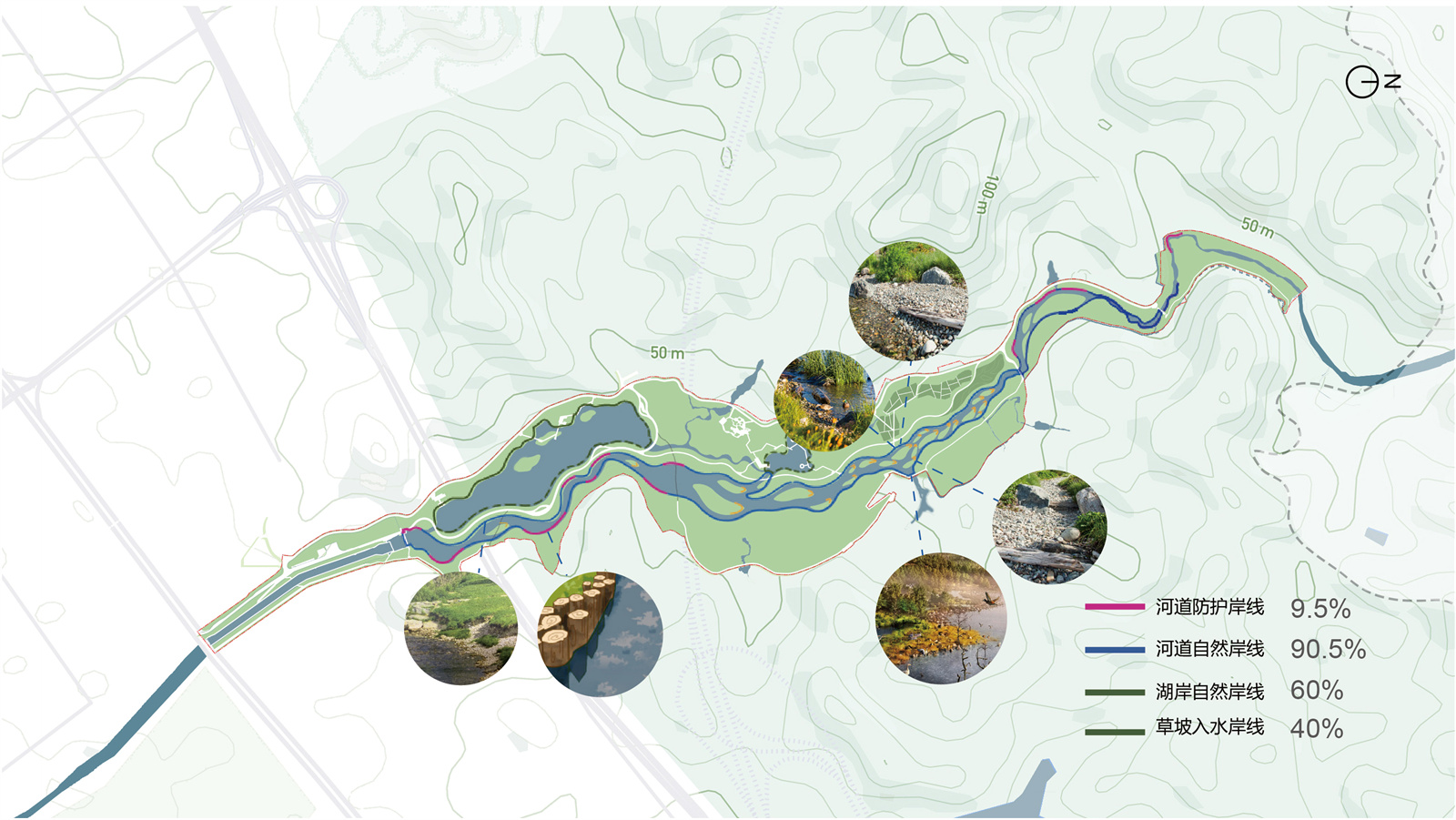

活岸線修復平面布置圖

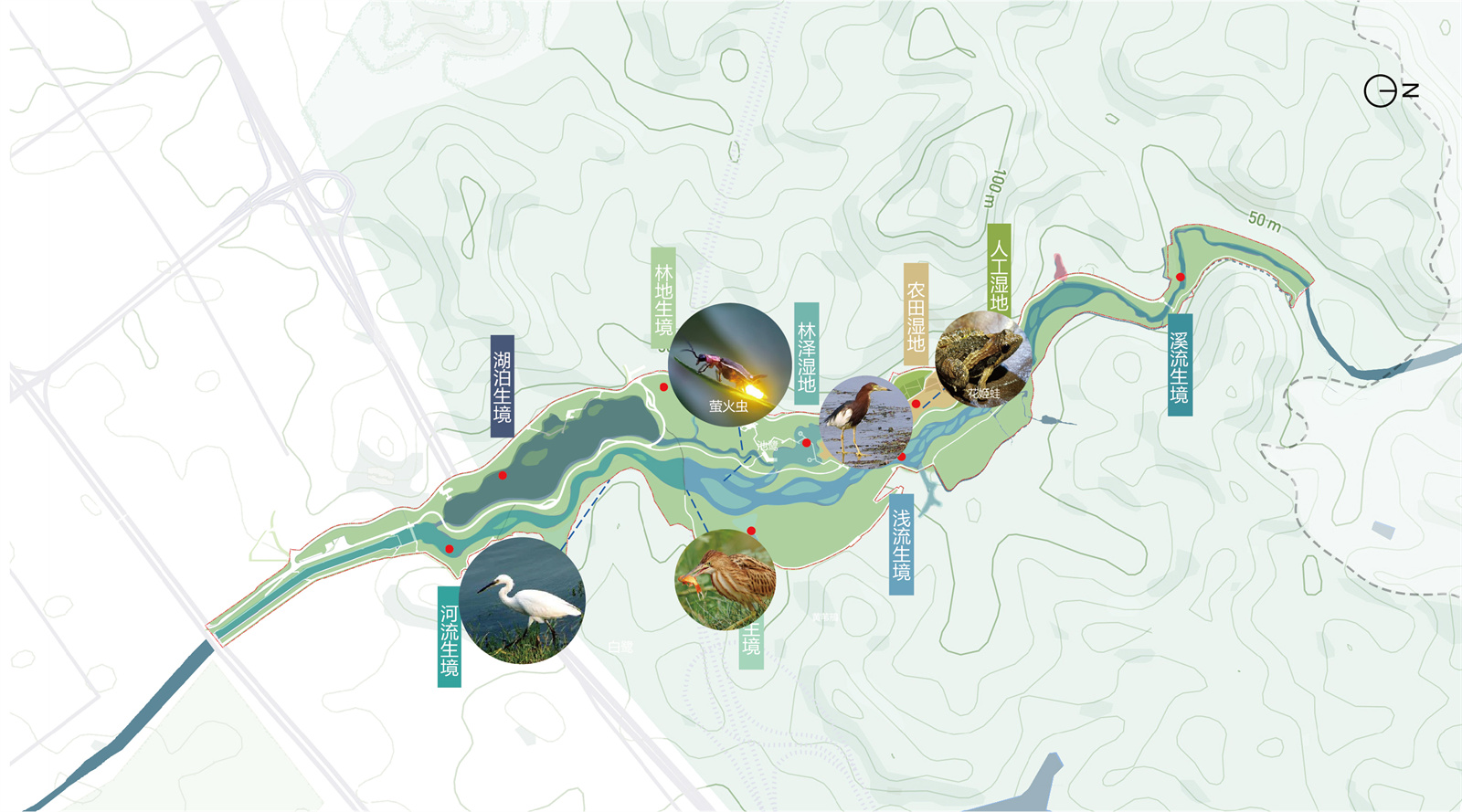

生境營造平面布置圖

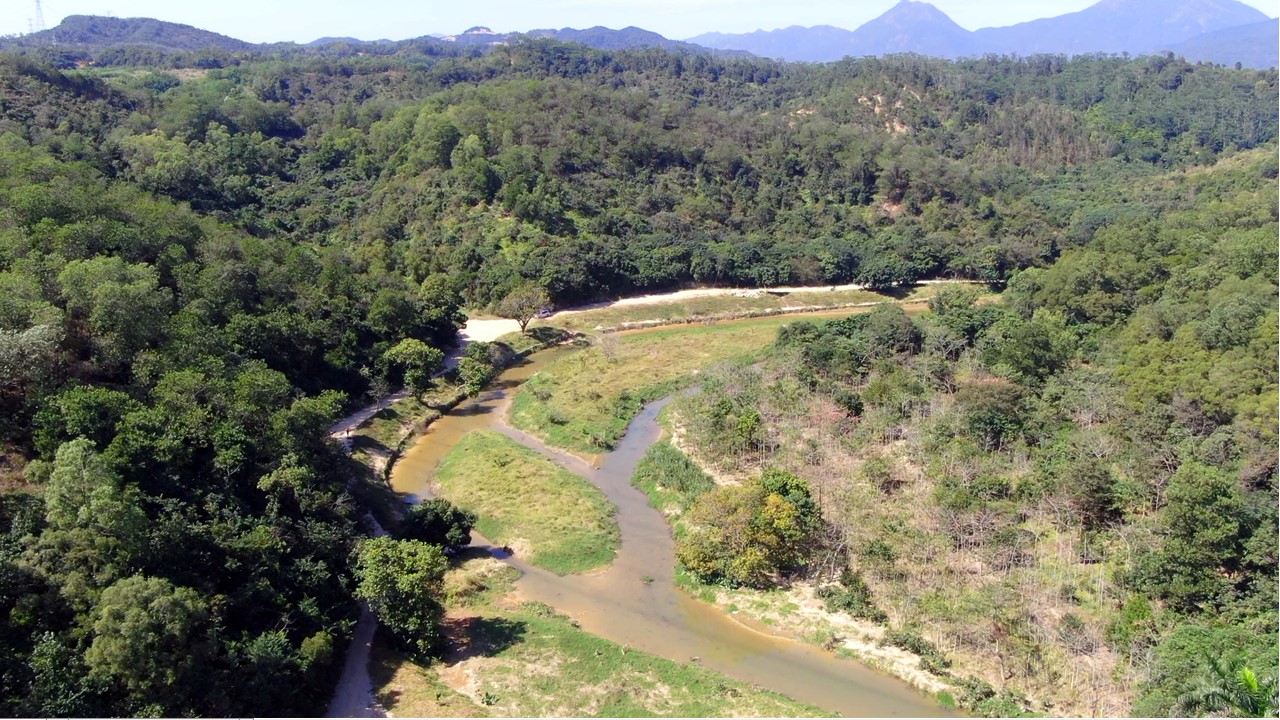

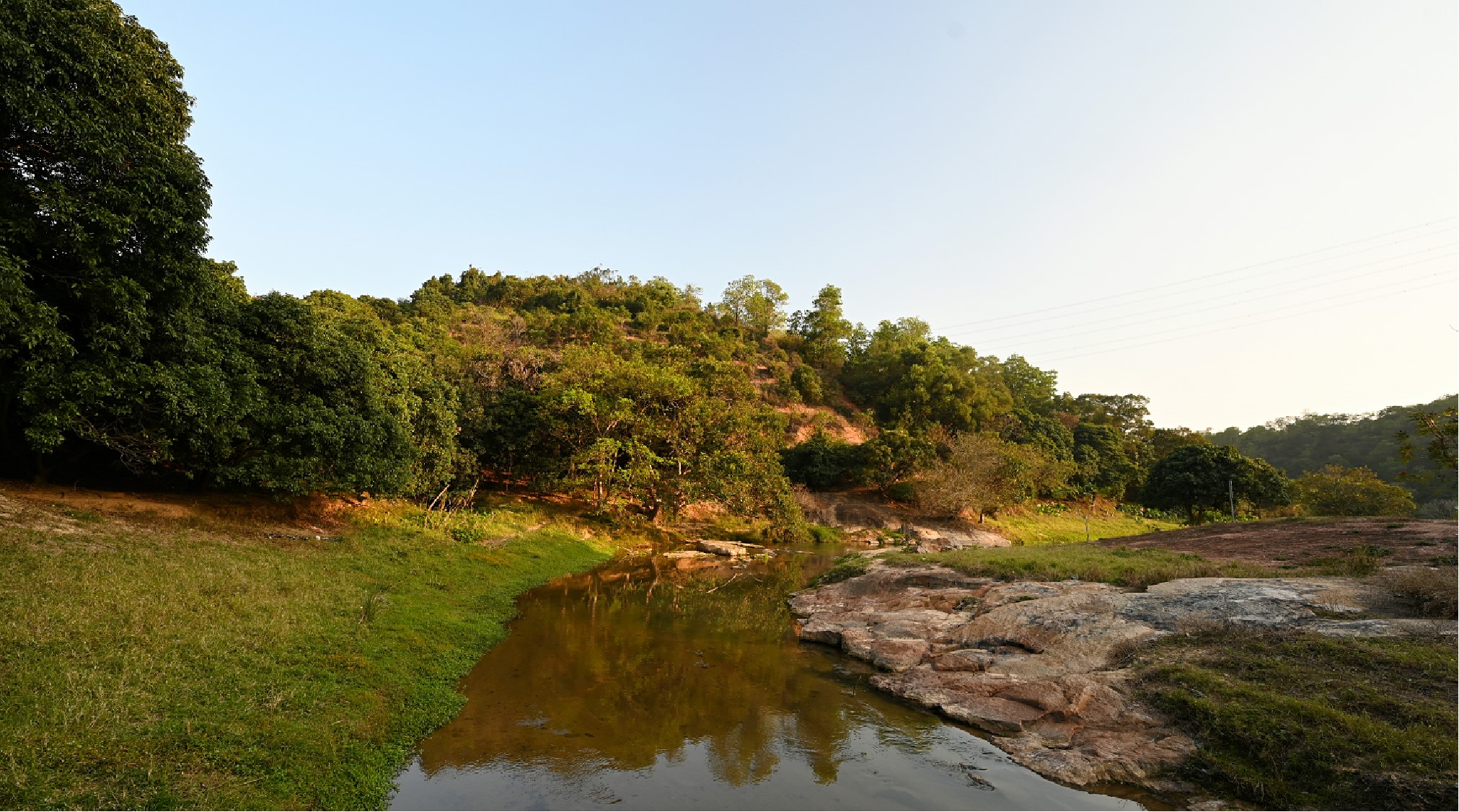

上游段現狀石灘保護及梳理圖（正在施工中）

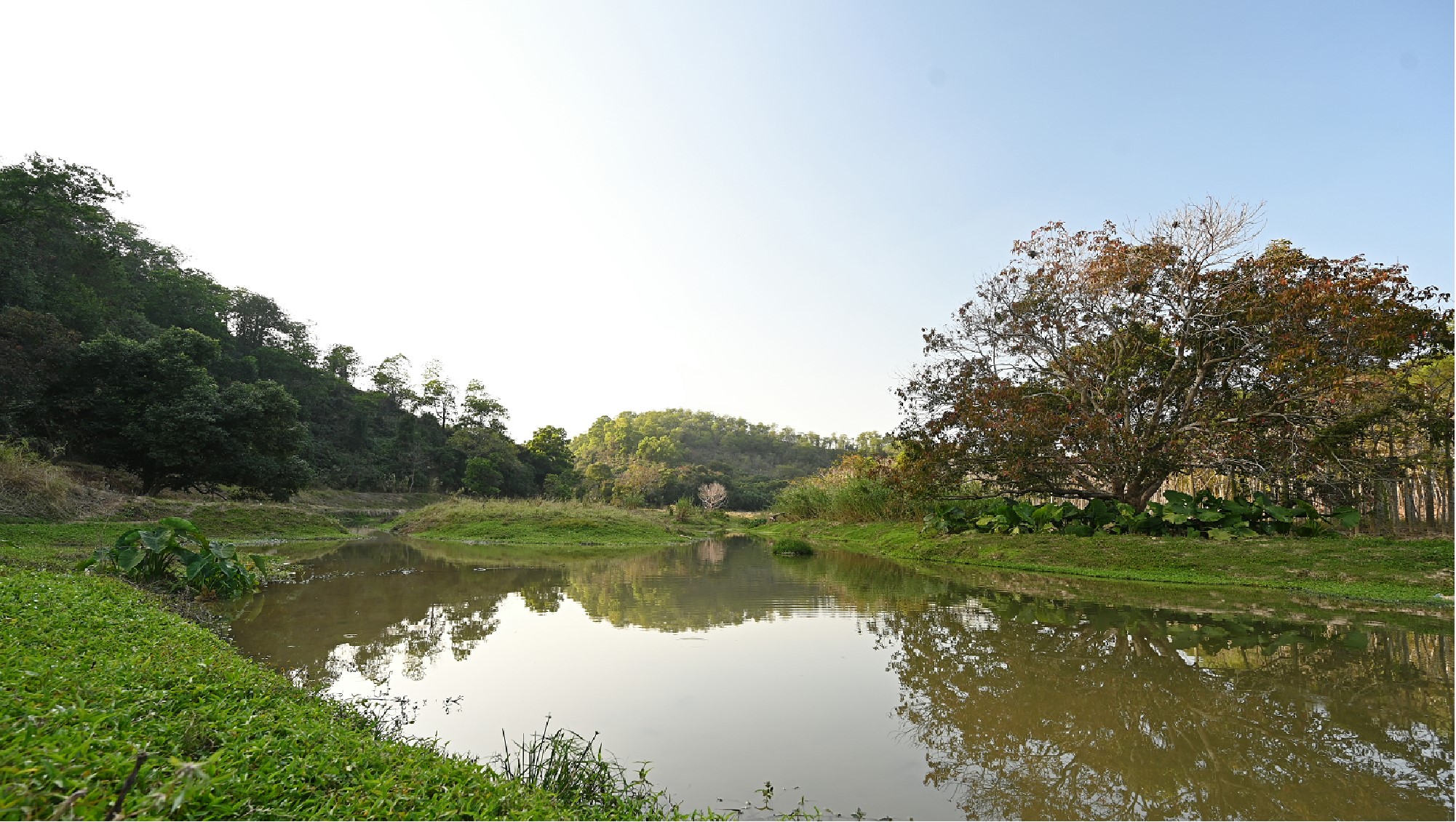

上中游段生態島圖（正在施工中）

上中游段在原灘地梳理出生態島俯視圖（正在施工中）

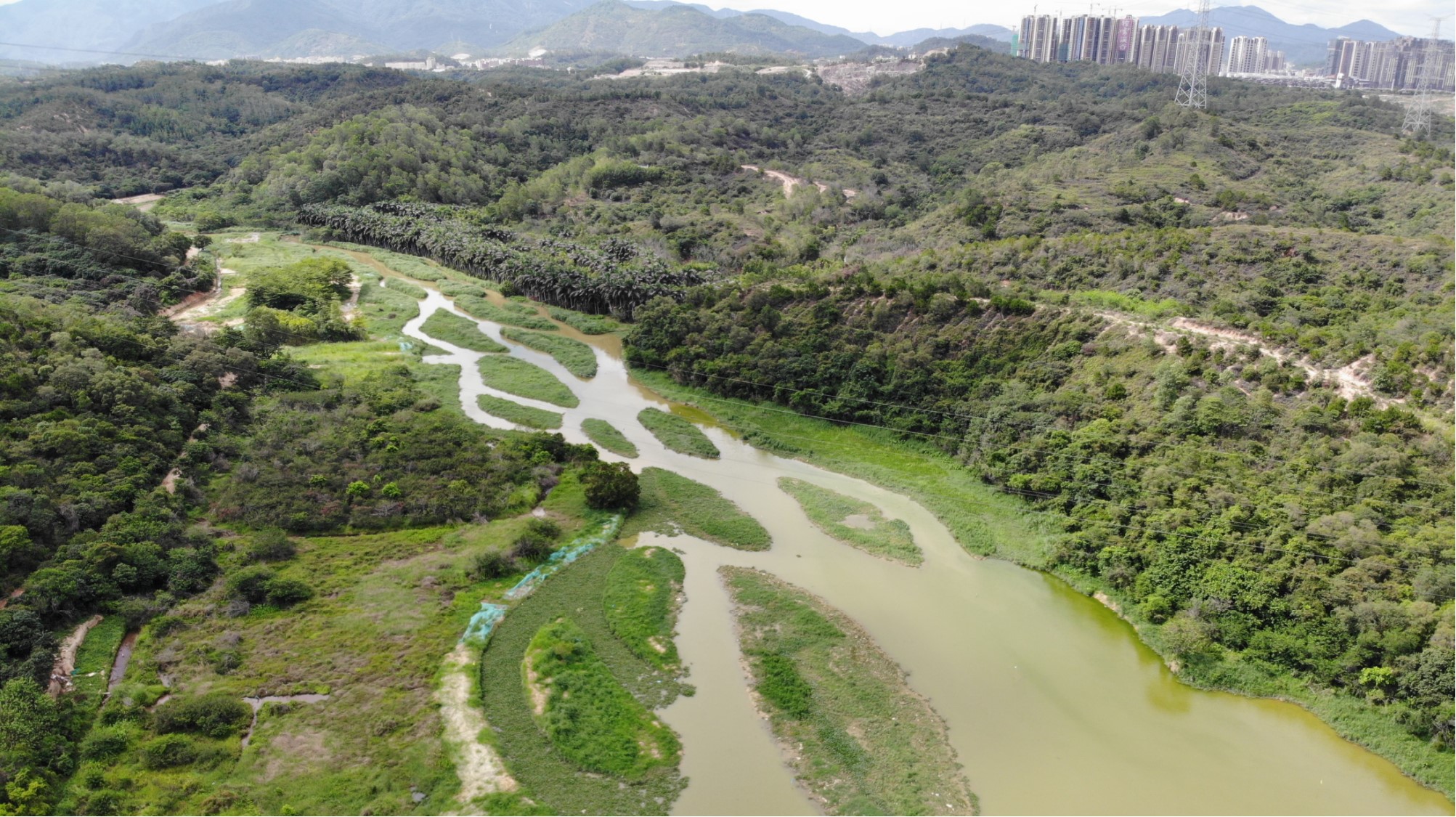

中游段辮型河道圖（正在施工中）

創新點四：生態體驗與科普展示結合的游線系統。設計將游徑與生態體驗、科普展示結合，營造水利科普游徑、自然課堂游徑、手作步道登山游徑，打造一個集水務宣傳教育、生態游憩與一體的郊野型碧道。

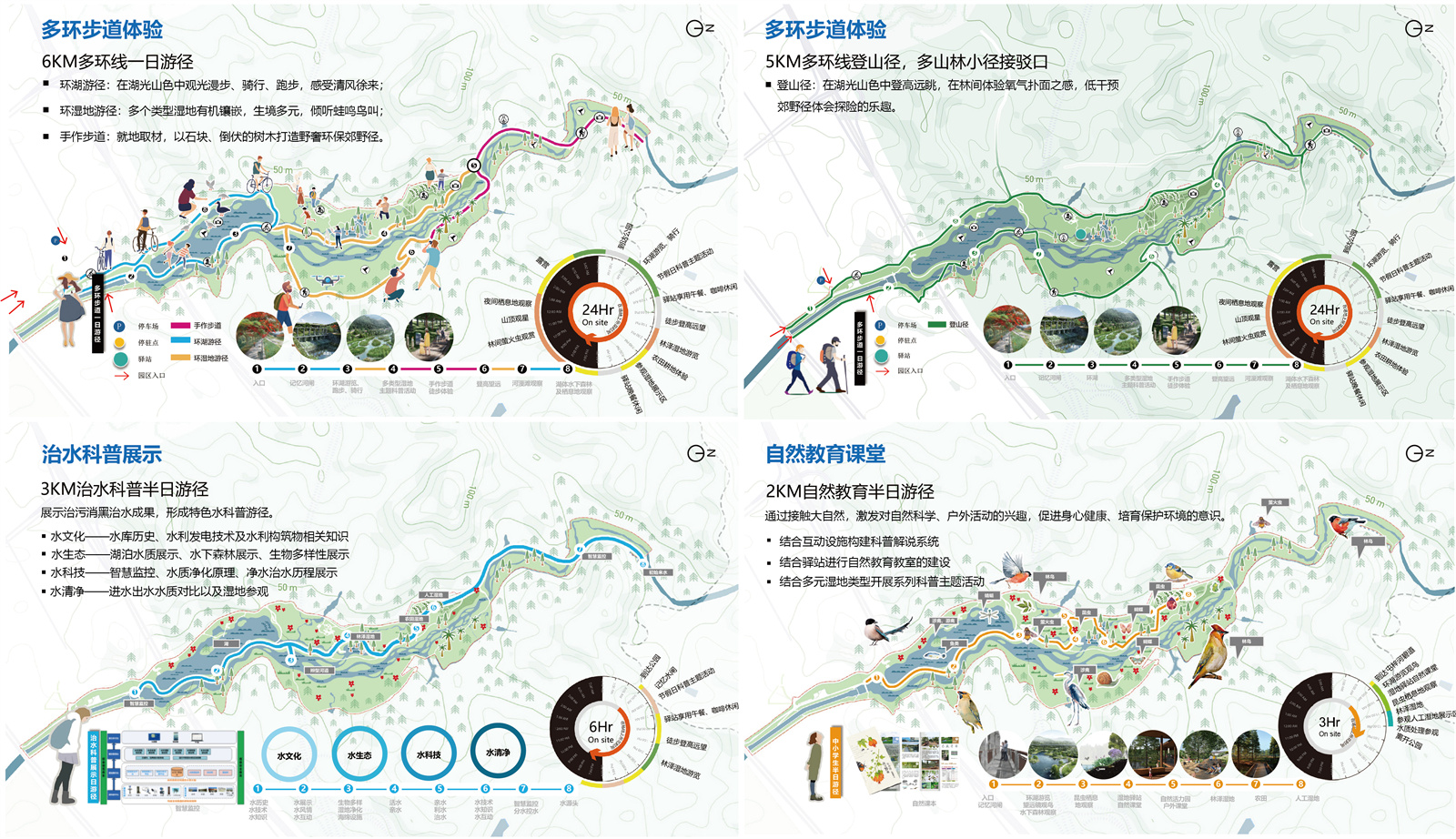

生態體驗與科普展示結合的游線系統圖

_項目信息

_{項目名稱：屯梓河碧道建設工程設計}

_{設計單位：深圳市水務規劃設計院股份有限公司}

_{建成時間：建設中}

_{項目規模：河道長度2.86km，碧道長度6.2km，設計面積39.6ha（含水域）}

_{項目地點：廣東省深圳市龍崗區}

_{項目類別：生態規劃類}

_{設計團隊：徐抖、唐煒、于遠燕、黃偉勝、陳訓飛、胡呂杰、邱易成、李軍輝、劉謝驛、舉白、尹清、朱嘉琳、廖遠城、何慧彬、羅俊、魏祥富、楊略曉、鄒振}

_{主創設計：徐抖、黃偉勝、陳訓飛}

_{專業副總工：唐煒}

_{項目經理：于遠燕}

_{方案設計：胡呂杰、舉白、朱嘉琳、廖遠城}

_{建筑設計：尹清}

_{施工圖設計：邱易成、舉白、廖遠城}

_{生態設計：劉謝驛}

_{植物設計：李軍輝}

_{水工設計：何慧彬、魏祥富、鄒振}

_{濕地工藝（給排水）：何慧彬}

_{電氣設計：楊略曉}

_{結構設計：羅俊、魏祥富}

_{攝影師：徐抖}
